Устройство и стоимость системы автономной газификации. Да будет газ!

Когда становится ясно, что автономное газоснабжение – это единственный способ обеспечить частный дом газом, у владельца возникают множество вопросов. Как устроена и функционирует эта система? Насколько сложно управление оборудованием? Каковы аспекты безопасности? И, наконец, каковы расходы на автономную газификацию и какая сумма может потребоваться для обслуживания системы каждый месяц? На все эти вопросы мы подробно расскажем в нашем обзоре «автономной газификации дома».

Автономное газоснабжение: преимущества и недостатки

Природный газ — самое дешевое, экологически безопасное, универсальное, одним словом, оптимальное топливо. Увы, на карте газификации нашей страны, столь богатой этим ценным ресурсом, до сих пор немало белых пятен. Во многих населенных пунктах отсутствует центральное газоснабжение, а на вопрос, когда оно появится, убедительного ответа не существует.

Когда магистрального газа нет и не предвидится, самым разумным решением представляется устройство системы автономной газификации.

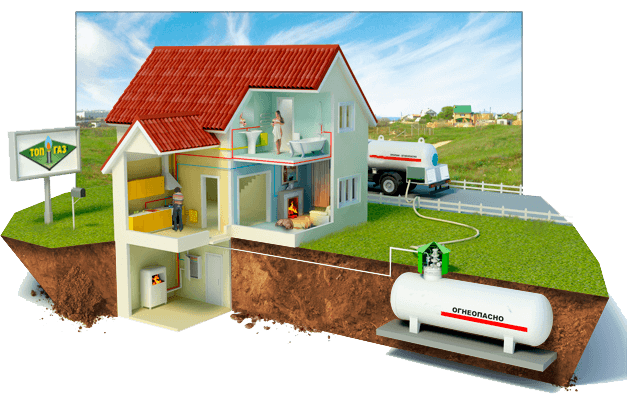

Такая система работает на сжиженном углеводородном газе (пропан-бутане). Топливо хранится в резервуаре — газгольдере — и по внешнему трубопроводу поступает в дом. Далее по внутренним трубам сжиженный газ подается к системе отопления и ГВС, кухонной плите и другим устройствам. Таким образом, система автономной газификации помогает обеспечить дом теплом, горячей водой, а при необходимости — дополнительным источником электроэнергии (если установить газовый генератор).

Преимущества автономной газификации

Системы автономной газификации пользуются все большим спросом, потому что владельцы частных домов начинают в полной мере осознавать их преимущества. Основные из них:

• независимость от сетей коммуникации, возможность организовать подачу газа в населенных пунктах, расположенных вдали от магистрального газопровода;
• значительно более низкая стоимость эксплуатации по сравнению с другими источниками энергии — электричеством, дизельным топливом;
• экологическая безопасность (в отличие от жидкого топлива или угля);
• отсутствие перепадов давления в сети (что не редкость для центральной системы газоснабжения);
• надежность в любое время года;
• простота использования;
• долговечность системы;
• безопасность (при соблюдении правил эксплуатации).

Перечисленные преимущества автономной газификации позволяют сделать простой вывод: данное решение является оптимальным во всех случаях, когда требуется организовать полноценную систему жизнеобеспечения дома при невозможности подключения к центральному газопроводу.

Недостатки автономной газификации

При всех очевидных плюсах системы автономного газоснабжения частных домов, в нашей стране они еще не пользуются такой популярностью, как на Западе. Это объясняется двумя главными причинами:

• установка газгольдера требует садового участка большой площади, что не всегда доступно для владельцев загородных домов и дач;
• монтаж системы обходится довольно дорого.

Впрочем, нужно сказать, что системы автономного газоснабжения высокоокупаемы и значительная стоимость установки компенсируется экономичной эксплуатацией.

На заметку

Сжиженный углеводородный газ — один из самых востребованных видов топлива во всем мире. Это обусловлено его низкой стоимостью, высокой энергоэффективностью и безопасностью для окружающей среды. Сжиженный газ, представляющий собой побочный продукт нефтепереработки, при сгорании не образует вредных соединений и не имеет неприятного запаха.

Элементы системы автономной газификации

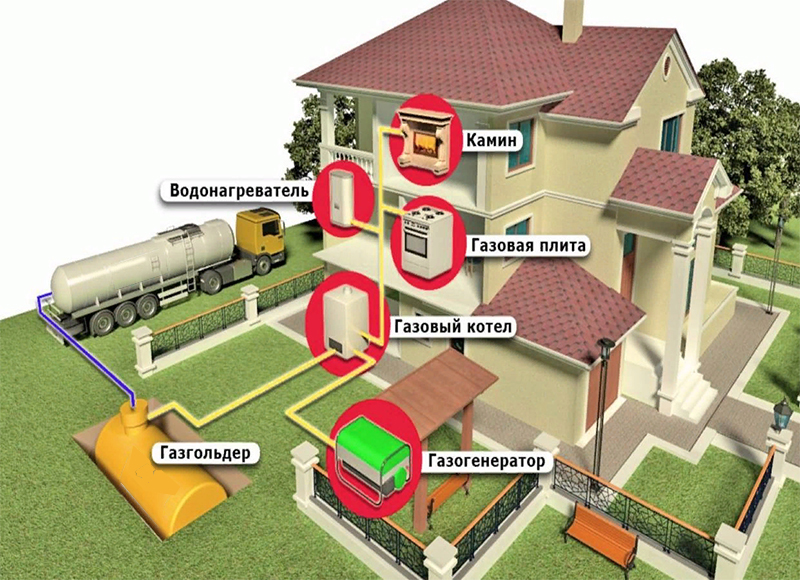

Система отдельной газификации частного дома состоит из следующих элементов:

• газгольдер (сосуд для хранения сжиженного газа);
• железобетонная плита — основание для емкости;
• система анодно-катодной защиты резервуара, предназначенная для увеличения срока его службы;
• наружный и внутренний газопроводы с цокольным вводом в месте их соединения;
• конденсатосборник;
• предохранительная, запорная и регулирующая арматура (регулятор давления, предохранительные запорный и сбросной клапаны, краны);
• приборы для контроля и измерения давления, температуры, уровня наполнения емкости и других параметров системы;
• газоиспользующее оборудование (газовый котел, плита и др.).

Испаритель в системе автономной газификации дома обычно не требуется: при небольших объемах потребления достаточно естественного испарения сжиженного газа.

Основной элемент системы газификации — газгольдер. Он представляет собой герметичную емкость из высокопрочной стали, где хранится сжиженный газ под давлением. Существуют различные типы газгольдеров.

• В зависимости от расположения они могут быть наземными и подземными . Первый вариант в суровом российском климате применяется редко. Наземный газгольдер требует дополнительной защиты от коррозии и низких температур. Подземные емкости более безопасны, обеспечивают естественное испарение без подогрева и, что немаловажно, не создают помех с точки зрения ландшафта.
• По конструкции различают вертикальные и горизонтальные газгольдеры. Специалисты утверждают, что от этого параметра зависит производительность резервуара, то есть объем образуемой паровой фазы сжиженного газа в единицу времени [1] . В горизонтальных газгольдерах площадь зеркала испарения больше, следовательно, и производительность таких емкостей выше.
  Преимущество вертикальных газгольдеров в том, что они требуют меньше места для установки. Но полноценно обеспечить потребности дома при постоянном проживании емкости этого типа вряд ли способны.
• Еще один момент, на который следует обратить внимание при выборе газгольдера, — это высота горловины . Чем она больше, тем удобнее обслуживание емкости, тем надежнее и долговечнее система. Резервуары с высокой горловиной стоят дороже, чем стандартные.

Промышленность выпускает газгольдеры разного объема. При расчете следует учитывать площадь дома, мощность котла, частоту использования и другие параметры, влияющие на газопотребление.

Установка системы

Прежде чем описывать этапы монтажа автономной газификации, нужно обозначить самое главное. Какими бы познаниями и опытом в области газоснабжения вы ни обладали, ни в коем случае не пытайтесь устанавливать систему самостоятельно. Осуществлять монтаж вправе только специализированная организация, имеющая допуск к проведению такого рода работ [2] .

Итак, будем считать, что монтажная организация выбрана. Далее специалист выезжает на участок, чтобы оценить на месте все нюансы предстоящего строительства и обсудить их с клиентом. Затем заказчик составляет техническое задание. После получения всех ТУ, подготовки и согласования проекта начинается собственно монтаж, состоящий из нескольких этапов.

1. Подготовка места для установки газгольдера. Он должен располагаться на расстоянии как минимум 10 м от жилого дома, 10 м от колодца или другого водоема, 5 м от гаража, 2 м от ограждения [3] . Котлован выкапывают с таким расчетом, чтобы верхний край резервуара находился не менее чем в 0,6 м от поверхности земли. Глубина траншеи для укладки наружного газопровода должна составлять как минимум 1,5 м в точке цокольного ввода [4] . Земельные работы заказчик может выполнять самостоятельно.

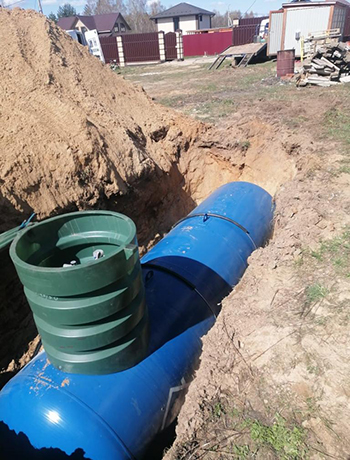

2. Установка газгольдера на бетонную плиту, которая, в свою очередь, укладывается на подушку из песка и щебня.
3. Устройство контура заземления для защиты от взрывоопасных ситуаций при эксплуатации газгольдера.
4. Монтаж регулятора давления, испарителя (если он предусмотрен проектом), предохранительных устройств.
5. Установка конденсатосборника — резервуара, в который будет поступать жидкость, образующаяся при испарении.
6. Укладка полиэтиленовых труб наружного газопровода в подготовленную траншею.
7. Контрольные испытания на герметичность. Для этого в систему на сутки закачивается сжатый воздух.

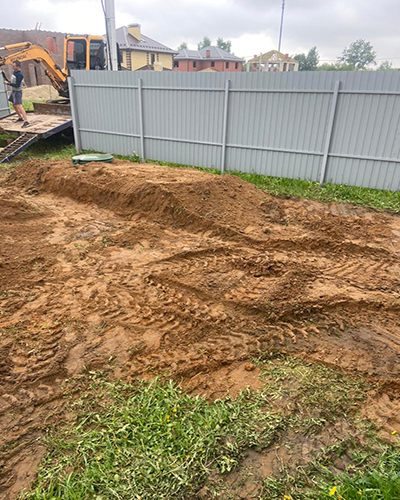

8. Заполнение котлована и траншеи песком, а затем засыпка грунтом.
9. Устройство цокольного ввода — участка соединения внешнего и внутреннего газопроводов. Необходимо предусмотреть наличие крана для аварийного перекрытия газа.
10. Монтаж внутреннего газопровода (от точки цокольного ввода до потребляющего оборудования).
11. Установка сигнализаторов загазованности, контрольно-измерительных приборов.
12. Пусконаладка.

После окончания монтажных работ и оформления приемо-сдаточной документации система готова к использованию.

Сам процесс монтажа газгольдера и газопровода на предварительно подготовленном участке занимает не более 1–2 дней [5] . В общей сложности газификация дома (от осмотра объекта до окончания пусконаладочных работ) длится 5–7 дней.

На заметку
Автономную газификацию осуществляют как частные фирмы, так и представители местного облгаза. Обращение в государственную структуру, возможно, поможет немного сэкономить, но при этом будет потрачена масса времени, сил и нервов на подготовку разрешительной документации. Частная компания выполнит автономную газификацию под ключ, возьмет на себя все бюрократические сложности и избавит вас от лишних хлопот.

Стоимость устройства автономного газоснабжения

Стоимость автономной газификации складывается из двух составляющих: цены оборудования и комплектующих, а также затрат на проектно-монтажные работы.

В свою очередь, эти величины зависят от совокупности факторов:

• площади газифицируемого объекта;
• объема и типа газгольдера;
• протяженности газопровода;
• наличия дополнительного оборудования;
• сложности проектных работ;
• расположения объекта (газификация частных домов, находящихся в городской черте, обычно дешевле, чем монтаж системы газоснабжения загородного дома).

Заправка газгольдера в Москве и области: где заказать услугу и сколько она стоит?

Так, для обеспечения потребностей дома площадью 120 м 2 в общем случае достаточно резервуара объемом 4000 л. Его приблизительная стоимость — 150 000 рублей. Полный комплект дополнительного оборудования прибавляет к этой сумме еще несколько десятков тысяч: конденсатосборник обойдется в среднем в 10 000 рублей, примерно столько же будут стоить газоанализатор и система анодно-катодной защиты.

Цену на монтаж обычно указывают общую, включая в нее стоимость установки газгольдера, укладки трубопроводной магистрали, устройства цокольного ввода. В среднем по рынку она составляет 40 000 рублей без учета земельных работ, которые при желании можно провести самостоятельно.

Если суммировать все затраты, можно вычислить приблизительную стоимость газификации частного дома под ключ: 230 000 рублей.

Стоимость газа

Сжиженный газ для заправки газгольдеров состоит из двух основных компонентов — пропана и бутана с незначительными примесями метана, этана, этилена, пропилена, бутилена. Для коммунальных нужд используется преимущественно СУГ марки СПБТ (смесь пропана и бутана техническая). Сжиженный газ для заправки бытовых газгольдеров должен соответствовать требованиям ГОСТ 20448-90 [6] .

Обратите внимание
При повышенном давлении или пониженной температуре СУГ находится в жидком состоянии. При нормальных атмосферных условиях он переходит в парообразную фазу. В жидком состоянии газ занимает значительно меньше места, чем в газообразном. Этим свойством обусловлено исключительное удобство его хранения и транспортировки в емкостях под давлением.

Соотношение компонентов смеси непостоянно и имеет сезонную зависимость. В связи с этим различают летний и зимний варианты СПБТ. Необходимо использовать только тот вид газа, который соответствует текущему сезону, в противном случае возможны аварийные ситуации. Летний СПБТ, содержащий большее количество бутана, дешевле, чем зимний, и стоит в среднем 30 рублей за литр.

Обслуживание системы и расходы на него

Как и любое сложное технологическое оборудование, система автономной газификации требует регулярного и грамотного обслуживания. От этого зависят надежность, долговечность и, главное, безопасность ее эксплуатации.

Плановое техобслуживание подразумевает осмотр и проверку работоспособности всех элементов системы: газгольдера, трубопровода, запорной и предохранительной арматуры и т. д., измерение давления, температуры и других параметров, а при необходимости — их настройку. При этом применяется профессиональное оборудование. По истечении срока службы комплектующих производится их замена. Также в рамках планового ТО осуществляется мелкий ремонт.

Плановое техническое обслуживание должно проводиться регулярно, 1–2 раза в год (например, при заправке газгольдера). Помимо этого, владельцам рекомендовано хотя бы раз в месяц самостоятельно осматривать наружные элементы системы на предмет выявления утечек, повреждений и прочих неисправностей, требующих ремонта. Если таковые будут обнаружены, следует обратиться в обслуживающую компанию для внепланового ТО.

Конкретные условия — сроки, перечень мероприятий по плановому и внеплановому ТО, их стоимость — обозначаются в договоре между клиентом и обслуживающей организацией. Как правило, в роли последней выступает компания, производившая установку системы. Такой вариант представляется целесообразным, поскольку специалисты монтажной организации, работавшие над проектом, лучше других осведомлены обо всех его особенностях.

Чаще всего с той же компанией заключается и договор на поставку газа для заправки газгольдера. Впрочем, это вовсе не обязательное требование: владелец вправе выбрать поставщика по собственному усмотрению, главное, чтобы организация имела соответствующее разрешение [7] .

Заправка газгольдера производится по мере отбора газа, примерно 1–2 раза в год. Периодически нужно измерять уровень топлива в емкости. Если он снизился до 10–20%, значит, пришло время заправки.

Понятно, что главный вопрос, интересующий потенциального владельца системы автономной газификации, — в какую сумму будет обходиться ее ежегодное обслуживание? Как быстро окупятся затраты на оборудование и его установку? В поисках ответа мы изучили отзывы владельцев газгольдеров на популярных строительных форумах. Анализ полученной информации позволил сделать следующие выводы.

• Стоимость обслуживания системы зависит от разных причин и прежде всего от качества газгольдера. В среднем она составляет 12 000 рублей в год.
• Основная статья расходов, связанных с эксплуатацией системы, — заправка газгольдера. Называть точные суммы здесь было бы некорректно, поскольку этот показатель в каждом случае индивидуален. Поэтому ограничимся примером расчета стоимости однократной заправки резервуара объемом 4000 л. Учитывая, что остаточное количество газа в емкости — 25%, а цена СПБТ — 30 рублей за литр, она составит примерно 102 000 рублей. Ведь газгольдер можно заправлять на 85%. Средняя периодичность заправки при постоянном проживании — 2 раза в год [8] .

Автономная газификация — оптимальный способ обеспечить комфортное проживание в частном доме при отсутствии подключения к магистральному газопроводу. Недостаточное распространение таких систем в нашей стране (по сравнению с остальным миром) объясняется довольно высокой стоимостью их монтажа. Однако затраты на установку быстро окупаются при последующей эксплуатации, поскольку сжиженный газ значительно дешевле других видов топлива.

* Цены указаны на момент написания статьи, актуальную стоимость уточняйте в компании.

Мнение редакции

При выборе газгольдера учитывайте, что существуют различия между продукцией российских и зарубежных компаний. Произведенные в РФ емкости отличаются стенками из толстого металла, способными выдержать промерзание почвы. А их заграничные «коллеги» выполнены из более тонкой, но имеющей отличные антикоррозийные свойства стали.

Кто делает ситуационный план для газификации?

Ситуационный план для газификации, как правило, составляется организацией, занимающейся проектированием и монтажом газовых систем. В разных регионах могут быть разные компании, занимающиеся этой деятельностью. Также возможно, что ситуационный план может быть составлен газовым оператором, который отвечает за поставку газа в данном регионе. Для получения более точной информации следует обратиться в местные органы управления газоснабжением или к специализированным компаниям по газификации.
