Бетоносмеситель принудительного действия: сборка своими руками, цена популярных моделей

В строительной отрасли используются два типа оборудования для производства бетона и растворов: гравитационные бетоносмесители с вращающимся барабаном и принудительные бетоносмесители. Во вторых, емкость для смешивания является неподвижной, а замес осуществляется благодаря движению лопастей. Этот метод позволяет получить качественную и однородную смесь с нужным степенью консолидации в необходимых количествах и в кратчайшие сроки.

При этом раствор в вариантах с принудительным действием перемешивается более тщательно, чем в гравитационных бетономешалках. Недостатком таких бетоносмесителей является цена (от 70 000 рублей для устройств с малой вместительностью), в некоторых случаях целесообразнее приобрести б/у оборудование или провести его сборку своими силами.

Оглавление:

1. Конструкция и области эксплуатации
2. Ассортимент бетоносмесителей
3. Руководство по самостоятельной сборке
4. Обзор цен

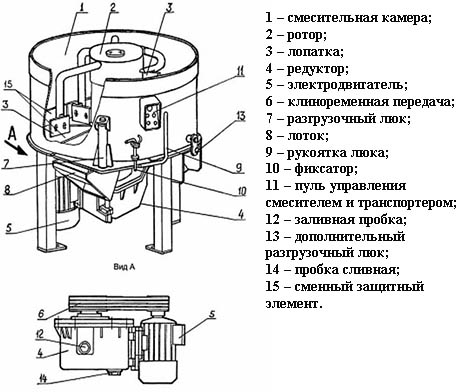

Практически все модели циклические: загрузка, перемешивание и выгрузка компонентов происходят поэтапно. По окончании снизу открывается затвор и смесь выгружается в предварительно подготовленную емкость, в случае необходимости весь цикл повторяется. Принцип функционирования бетономешалок с принудительным типом действия основан на перемешивании раствора лопастями, зафиксированными внутри неподвижного бассейна. Положение насадок (высота и ширина) регулируется, для вовлечения в процесс замеса всего объема они снабжены скребками. Частота вращения активатора довольно высока — от 30 оборотов в минуту, поэтому раствор достигает нужного состояния, укладываясь в нормативные сроки. Скорость замеса примерно в 5 раз больше, чем у стандартной бетономешалки.

Особенности применения

В зависимости от вида приготавливаемого раствора, выдвигаются особые требования к конструкции мешальных лопастей. Так, для перемешивания жидкого цементного молока используются насадки-вилки, для тяжелых смесей — гребные. Некоторые модели бетоносмесителей оснащены специальной обкладкой (броней) из износостойких сплавов. Она имеет разную высоту или полностью покрывает бассейн изнутри. Существует возможность доукомплектации дозаторами, скипом или вибрационными ситами.

Это оборудование подходит для промышленных и индивидуальных целей. В первом случае бетоносмеситель применяется для приготовления тяжелых огнеупорных и санационных растворов, отделочных и строительных смесей. В отличие от гравитационных бетономешалок, чаша у принудительных моделей не наклонена и объемный выход бетона больше. Допустимость обработки в порционном режиме и наличие дозаторов способствуют точному соблюдению пропорций, а тщательное перемешивание гарантирует качество и однородность состава. В них можно сделать как разбавленные, так и сухие смеси. В частном строительстве устройства принудительного действия рекомендуется использовать для:

• приготовления растворов разной степени удобоукладываемости на строительных площадках;
• производства жестких и абразивных бетонов;
• замеса для заливки изделий по технологии вибролитья: тротуарной плитки, элементов бордюра, малых архитектурных форм.

Виды и характеристики

Все бетономешалки, вне зависимости от типа действия, разделяются на: стационарные и передвижные. Принудительные модели имеют маркировку, соответствующую характеристикам камеры смешивания, привода или другие конструкционные особенности. Так, различают: планетарные, турбулентные, тарельчатые, вертикальные или горизонтальные, одно- и двухвальные бетоносмесители.

При покупке ориентируются на такие эксплуатационные характеристики, как:

• объем емкости бетономешалки и выхода готового раствора, л;
• производительность, м3/ч;
• номинальная мощность, кВт;
• время замеса одной порции, с;
• частота вращения рабочего органа, об/мин;
• габариты и высота загрузки, мм;
• масса бетоносмесителя, кг.

Также важными факторами являются: наличие брони, защищенность лопаток (хорошие модели покрыты износостойкими сплавами или полностью выполнены из них), возможность доукомплектации, удобство загрузки и выгрузки. При значительных объемах работ целесообразно купить бетономешалку с автоматическим дозатором воды и сыпучих материалов. Для частных целей подойдет бетоносмеситель Скаут 200 принудительного типа действия с размещенным снизу приводов активатором или любая другая модель с камерой не более 200–300 л.

Как сделать принудительную бетономешалку своими руками?

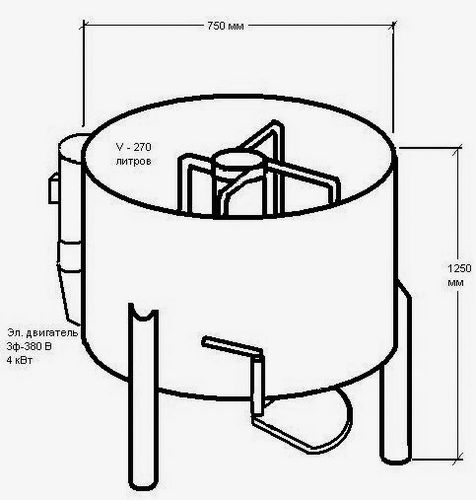

Чтобы самому провести сборку бетоносмесителя обязательно потребуется электродвигатель (допускается б/у), с частотой оборотов не менее 1500 в минуту, рабочая камера, перемешивающие элементы, вал и жесткая рама, удерживающая всю конструкцию. В качестве смесительного барабана подойдет пластиковая или металлическая емкость (бочка или цистерна). Для крепежей используются уголки, швеллеры и прутья, для лопастей лучше сделать крестовину из труб или вырезать их из цельного толстого листа. Схема действий зависит от расположения привода (в данном случае рекомендуется верхний замес), но общий принцип един: емкость надежно фиксируется, в нее опускается вал, соединяемый с двигателем ременной или цепной передачей.

Основные этапы сборки бетоносмесителя своими руками включают:

• Подготовку емкости.
• Сваривание рамы и лопастей.
• Организацию привода и редуктора.
• Подключение электродвигателя.

Лучше всего для смешивающего бассейна подходит металл, толщиной не менее 3 мм, идеальна цилиндрическая форма. При организации верхнего привода снизу предусматривается и герметизируется отверстие для выгрузки готового раствора. При сборке рамы учитывается вес всей конструкции в загруженном состоянии. Если бетономешалка принудительного действия имеет объем 60 л, то при помещении в нее сырья до заданной глубины, она будет весить не менее 200 кг. Не рекомендуется соединять раму и емкость болтами, оптимальный вариант — сварка.

При расположении привода, сверху он фиксируется на уголках, приваренных к краю бетономешалки. Узлы, обеспечивающие движение вала, лучше купить или заказать у специалистов, желательно предусмотреть систему натяжения ремня. Если лопасти привариваются к валу, а привод нижний, то на днище нужно аккуратно сделать отверстие, в котором будут подшипники, для герметичности оно закрывается куском резины. При такой схеме раствор перемешивается более тщательно, чем при размещении крестовины сверху. В любом случае, элементы принудительного действия не должны соприкасаться со стенками бетономешалки, предусматривается зазор не менее 2 см.
