Регистрация: 23.03.2006 Москва Сообщений: 509

Скорее всего не я первый.
Много схем на форуме и кто как умеет рисует.

Не найдется ли подходящих шаблонов, которые были бы удобными, но не содержали бы стандартных элементов проектных символов? Что-то вроде графически читаемых автоматов с обозначениями 1-2-3p и так далее. Мы разработали библиотеки собственных шаблонов. Обычно схемы оформляются с использованием программы АвтоКад. Если интересует вопрос «библиотека Visio для электротехники», то мы создали собственную библиотеку с символами для визуализации электрических схем.

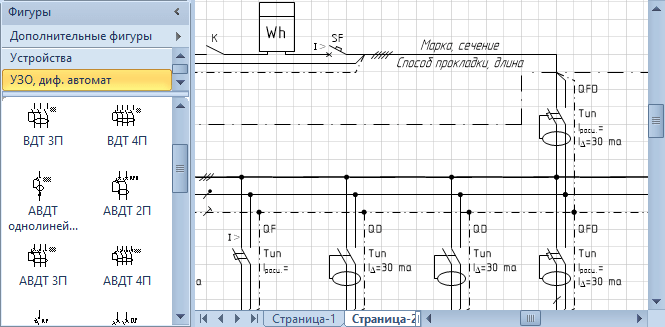

Visio для черчения электрических схем

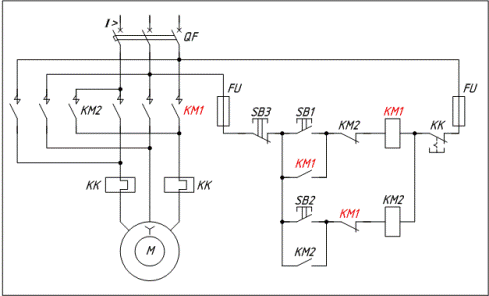

Что то типо этого может быть
Может от конкретного производителя какие то поступали объекты по своему каталогу?

Регистрация: 20.04.2011 Щелково Сообщений: 9044

На сайте хагерсистемс есть программа
Может устроит.

Регистрация: 23.03.2006 Москва Сообщений: 509

Rumato написал :
На сайте хагерсистемс есть программа
Может устроит.

да видел…что-то как-то…( не

Регистрация: 19.03.2011 Электросталь Сообщений: 844

Почему нет, есть…
Стандартных я не видела, для себя делали сами.

Электрические каля-маля или учимся

Регистрация: 23.03.2006 Москва Сообщений: 509

я не очень понял , что вы мне показали. Но если есть шаблоны для visio, то прошу поделиться ими.

Регистрация: 19.03.2011 Электросталь Сообщений: 844

Dzin написал :
Что то типо этого

С visio не работаем.

Регистрация: 23.03.2006 Москва Сообщений: 509

на всякий случай уточню , что я спрашивал про stencils for VISIO Microsoft Office c изображением элементов щитовой начинки

Регистрация: 02.01.2015 Волгоград Сообщений: 237

Dzin,
Что-то подобное этому:
Шаблон для компоновки электрощитов по стандарту DIN. Александр Калинин
Архив zip. Объем 133 и 275 Kb. Этот шаблон листа А4 с масштабом по умолчанию 1:5 и трафарет с шейпами предназначены для быстрой компоновки электрощитов по стандарту DIN ?

Регистрация: 23.03.2006 Москва Сообщений: 509

да, спасибо, похоже на то что нужно однако маловато там элементов конечно. Вот все что там есть:
можно попыататься обойтись и этим конечно , если ничего другого не найти будет.

Регистрация: 15.01.2014 Москва Сообщений: 269

А есть шаблоны для составления однолинейных схемм?

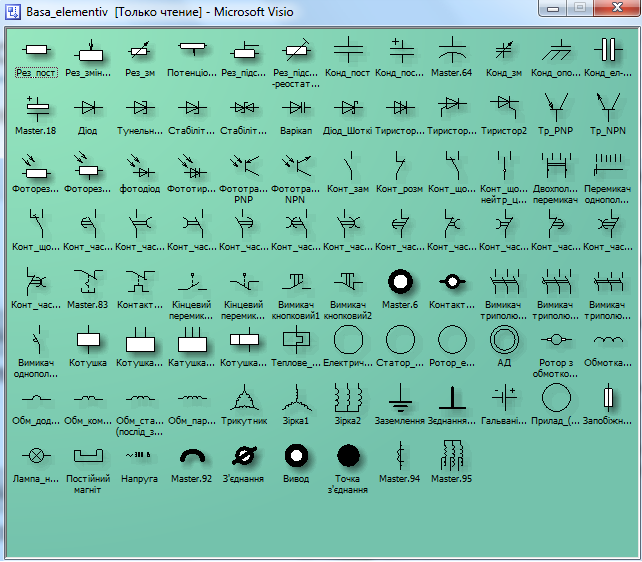

База электрических элементов для VISIO

Регистрация: 07.09.2006 Москва Сообщений: 2907

Регистрация: 19.03.2011 Электросталь Сообщений: 844

Тема была актуальна для нас пару лет назад.
Для оформления проектной документации использовали две программы: АвтоКад и Корел.
Библиотеки шаблонов мы написали самостоятельно. Стандартно схемы оформляем в АвтоКаде. Как правило, этого вполне достаточно для работы.

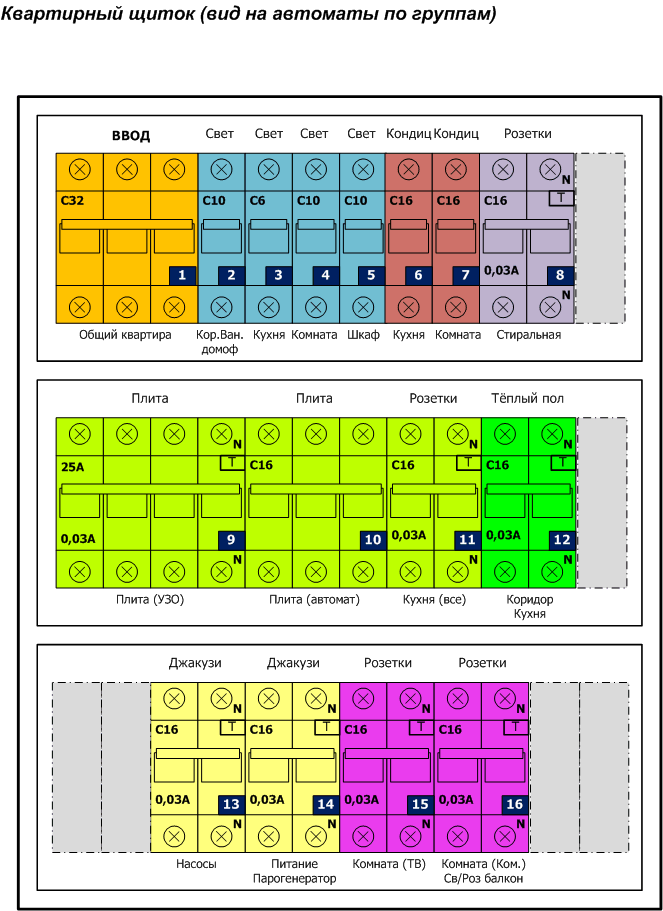

Фрагмент компоновки — в файле. В реале, разумеется, указываются обозначения элементов, их номиналы и т. п. в соответствие со схемой.
То же касается схем, в т. ч. однолинейных.

Регистрация: 02.04.2013 Екатеринбург Сообщений: 170

Олечка написал :
Тема была актуальна для нас пару лет назад.
Для оформления проектной документации использовали две программы: АвтоКад и Корел.
Библиотеки шаблонов мы написали самостоятельно. Стандартно схемы оформляем в АвтоКаде. Как правило, этого вполне достаточно для работы.
Фрагмент компоновки — в файле. В реале, разумеется, указываются обозначения элементов, их номиналы и т. п. в соответствие со схемой.
То же касается схем, в т. ч. однолинейных.

Человек просит шаблоны для Visio, а вы во второй раз в этой теме пишите какие вы крутые у вас все есть, но с Visio не работаете. Для чего? Чтобы показать какие вы замечательные?

Регистрация: 23.03.2006 Москва Сообщений: 509

voltel написал :

Visio для черчения электрических схем

а вы во второй раз в этой теме пишите какие вы крутые

да я тоже заметил. Я называю это позитивный (или неосознанный) троллинг.

Регистрация: 19.03.2011 Электросталь Сообщений: 844

ОК, согласна, это лишнее.
Попросим модератора удалить сообщения 4, 6, 12 и 15.

Регистрация: 23.03.2006 Москва Сообщений: 509

Олечка написал :
Попросим модератора

да пусть будет, может пригодится кому-то еще.

Как нарисовать план помещения в Visio?


Чтобы нарисовать план помещения в Visio, следуйте этим шагам:

  1. Откройте Visio и выберите шаблон «Планировка и проектирование» в категории «Планирование помещений».
  2. Выберите масштаб, который наилучшим образом соответствует вашему помещению, на ленте инструментов.
  3. Добавьте стены, используя инструмент «Стены и окна». Вы можете настроить размеры стен, а также добавить двери и окна.
  4. Добавьте мебель и оборудование, используя инструмент «Мебель и оборудование». Выберите нужный элемент из библиотеки и перетащите его на план помещения.
  5. Добавьте текст, если необходимо, с помощью инструмента «Текст». Вы можете добавить названия комнат, маркировку дверей, окон и другую информацию.
  6. Сохраните свой план в нужном формате и распечатайте, если необходимо.

Visio предлагает большое количество инструментов и функций для создания диаграмм и планов, так что вы можете дополнительно настроить свой план помещения, используя различные инструменты форматирования и дизайна.

Видео. Как добавить набор элементов в visio
