Отдельно библиотеки для программ sPlan по ГОСТ-у
| [ Скачать с сервера (817.7 Kb) ] |
21.04.2012, 16:14 |

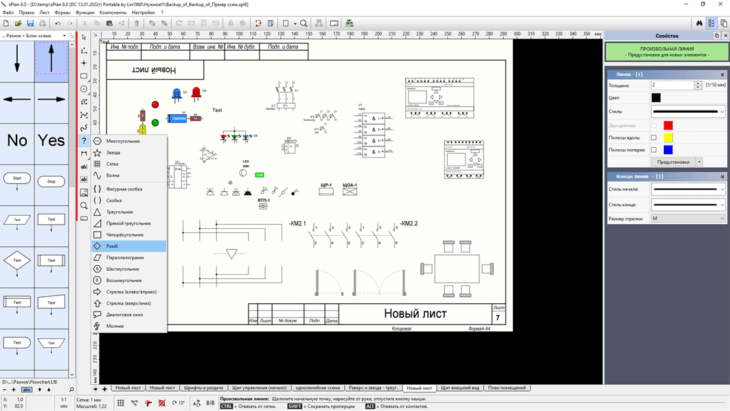

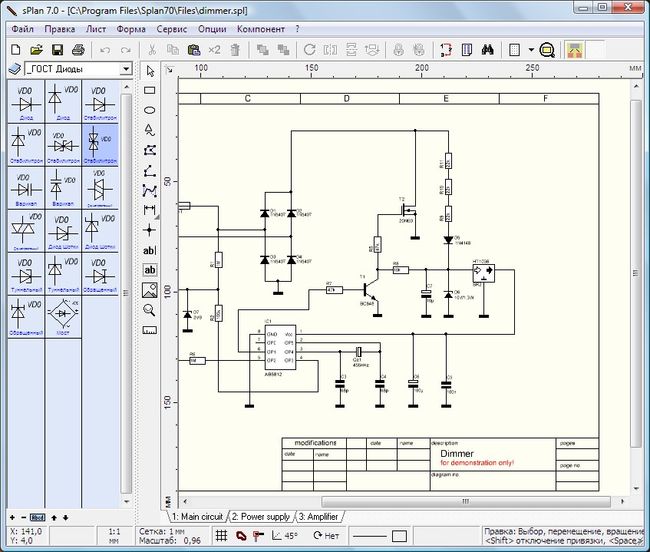

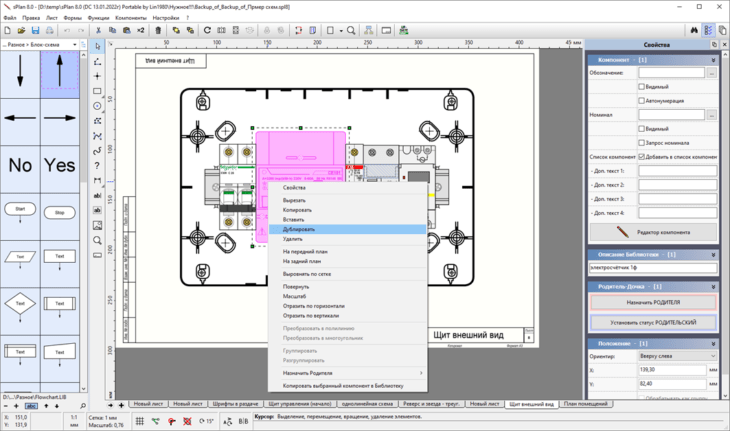

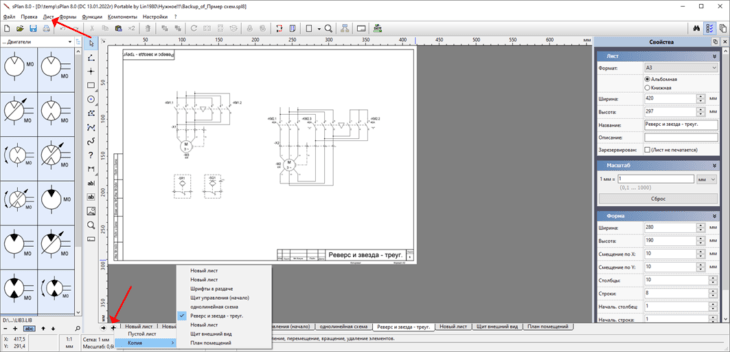

Всем хорошо известны программы sPlan различных версий.
Предлагаю Вам заменить существующие библиотеки элементов на новые по ГОСТ-у.
Библиотеки делал в расчете изобразить любую схему.
Есть практически всё (или почти всё).
Есть и элементы по старому ГОСТ-у для изображения схем ламповых конструкций в стиле 60-х.
Меняем папку на новую, прописываем путь к каждой библиотеке и пользуемся на здоровье. |
|
Категория: Программы для работы | Добавил: spb-nik |
|
Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь.
Мы рекомендуем Вам зарегистрироваться или войти на сайт под своим именем.
28
|
| » |
|
|
* * 27) Добавил: steptov Игорь Бойчук (22.11.2021 20:19) [Материал]
Спасибо, все прекрасно работает! |
|
|
|
Все проверено, загрузка идет нормально. Вы первый, кто столкнулся с подобной ситуацией. Рекомендую проверить причину у себя или попробовать загрузить с другого компьютера. К сожалению, произошла ошибка при скачивании. Сначала процесс идет как обычно, затем он прерывается, и появляется сообщение об ошибке.
|
|
|
|
К сожалению, скачать не удалось. Сначала всё качается как обычно, потом процесс прекращается и сообщается об ошибке. В чём-то не стыковка. |
|
|
|
Смотрите в библиотеке «ГОСТ» — МС, КМОП. |
|
|
|
* * 17) Добавил: ivn ivn (09.08.2016 09:50) [Материал]
Скажите, пожалуйста, а где-то в библиотеках есть микросхемы серии 4000 или наши 561 и т.д.
Например, 4011, 4017 |
|
|
|
Это дополнительные библиотеки обозначений. Содержимое папки загружается в папку «BIBO», или же вся папка размещается в том-же каталоге, что и папка «BIBO» и прописываются пути к новым библиотекам (папка «BIBO» обычно содержится по такому пути; C:\Documents and Settings\All Users\Application Data\sPlan70\).
Для этого открываете программу, в левой верхней части кликаете по голубой книжке и потом появившейся надписи «Библиотеки».
Появляется табличка «Настройки по умолчанию», где нажимете кнопку «Добавить» и правее и выше в выпадающем окне «Путь к библиотеке:» открываете эту папку «Lib» (прописываете путь) C:\Documents and Settings\All Users\Application Data\sPlan70\Lib и там три библиотеки, Гост, Старая, Дополнительная.
Выбираете первую, меняете название «Neu» на то, которую добавляете, так как при нажатии кнопки «Добавить» — новая библиотека всегда называется «Neu».
И так поступить ещё два раза.
|
|
|
|
* * 15) Добавил: sulemhan Али Сулюмханов (21.05.2016 08:23) [Материал]
Имею программу splan 7 не знаю чем открыть файлы LIB |
|
|
|
Цитата
Спасибо за труд. Но как то с ГОСТ не вяжется.
Знаю, об этом уже говорили давно, то ли в «Радио», или ещё где, точно не помню.
Говорилось — что создаётся такое ощущение, что разрабатывать условные обозначения для отображение схем — давалось разным организациям. Резисторы рисовали одни, конденсаторы другие и т. д. И если схему нарисовать строго по ГОСТ-у — она будет безобразно выглядеть.
Поэтому все схемы, включая и в журнале «Радио», нарисованы так, чтобы они красиво смотрелись (размеры некоторых элементов изменены).
Можете сами сравнить в опубликованных схемах размеры элементов, обозначения «общего» провода и др. с ГОСТ-овскими размерами.
ГОСТ-ы у меня все есть. Я сначала и начал всё делать строго по размерам, но потом сделал так, как привыкли видеть. |
|
|
|
Спасибо за труд. Но как то с ГОСТ не вяжется.
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
Размеры катушки реле 12х6мм, у Вас 6х3.
ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.
Внешний вид НО контакта не совпадает.
Приложение с размерами хоть и справочное, но.. размеры контактов не совпадают,
|
|
|
|
* * 12) Добавил: Иван (12.04.2012 23:57) [Материал]
Спасибо, очень выручили. |
|
|
|
Цитата (Иван)
А куда их вставлять то?
В папку с программой, а в принципе можно в любое удобное для Вас место, только нужно добавить эти библиотеки в программе, то есть прописать к ним пути. |
|
|
|
* * 10) Добавил: Иван (26.03.2012 20:50) [Материал]
А куда их вставлять то? |
|
|
|
* * 9) Добавил: jon (22.01.2012 16:06) [Материал]
спасибо поправил |
|
|
| 1-20 21-28 |
|
