Царга для самогонного аппарата своими руками: материалы, инструкция, фото и видео

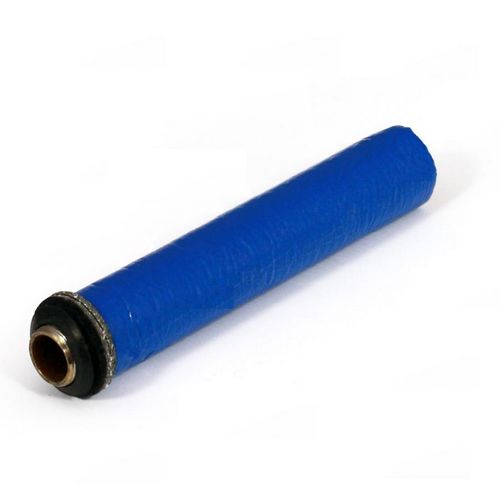

Мечтой каждого самогонщика является получение чистого этилового спирта 96% крепости, очищенного от всех веществ посторонних. Для достижения такого качества спирта, необходимо установить на самогонный аппарат ректификационную царгу, которая представляет собой трубку из нержавеющей стали с призматическими спиралевидными насадками.

Содержание:

• Для чего нужна царга на самогонный аппарат
• Как сделать царгу своими руками
  • Как происходит процесс дефлегмации
  • Необходимые материалы
  • Изготовление наполнителя
    • Как собрать царгу

Основная задача такого приспособления заключается в разделении самогонных паров на отдельные фракции разной плотности. Изготовленная по всем правилам царга для самогонного аппарата своими руками позволяет создать оборудование заводского уровня.

Для чего нужна царга на самогонный аппарат

Длина самодельной ректификационной царги должна быть четко определена – именно она отвечает за кратность очистки конечного продукта. Так, 15-сантиметровая труба дает 20-кратную очистку, 35-сантиметровая – 50 крат, 45-сантиметровая — 60 крат очистки. Как видим, чем выше ректификационная царга, тем медленнее протекает процесс разделения фракций, соответственно, меньше посторонних примесей и выше крепость напитка.

Даже при стандартной высоте царги в 15-35 см можно получить отличный продукт, но перед этим обязательно следует очистить его с помощью активированного угля или марганцовки.

Для справки. Как чистить самогон углем – берете препарат из расчета 50-60 гр на 1 литр напитка, толчете и заливаете. Оставляете на 5-7 дней, периодически взбалтывая. Спустя неделю пропускаете через обычный водный фильтр и получаете самогон без сивушных масел и посторонних запахов.

Если вы хотите получить 96% спирт уже после первой перегонки, вам понадобится ректификационная царга 45 см. Ее можно купить, но обойдется это достаточно дорого. Средняя цена 2600-4800 руб. А можно и сделать, хотя это не так просто.

Советуем почитать: самый эффективный самогонный аппарат своими руками

Как сделать царгу своими руками

Для начала определимся, что такое царга. Это конструктивный узел, позволяющий максимально очистить самогон от всех посторонних примесей и сивушных масел. Если на бытовой самогонный аппарат установлена царга, на выходе получится идеально чистый спирт, который обычно получают в заводских условиях.

Ключевым процессом в перегонке самогона является дистилляция, что в дословно переводе с лат. означает течение капель. В процессе теплообмена спиртосодержащих паров и конденсата (капель, флегмы), происходящего в царге, самогон очищается в 10-15 раз лучше, что позволяет получить абсолютно чистый продукт.

Для начала разберемся, что из себя представляет царга и какие конструктивные элементы в нее входят.

Схема царги

Далее изучаете по схеме строение устройства, чтобы разобраться в принципе работы и в основных элементах. Дистилляция начинается с того момента, когда в перегонном кубе закипает вода и по трубе начинают поднимать спиртосодержащие пары.

• 1,2 – соединительные резьбовые узлы;
• 3 – фиксация насадки;
• 4 — труба из нержавейки;
• 5 – теплоизоляция (поролон, пенополиэтилен)
• 6 – хаотичная насадка с контактными элементами;
• 7 – регулярная насадка с контактными элементами.

Ректификационная колонны, как правило, собирается из нескольких царг. Их объем полностью заполнен контактными элементами, что обеспечивает теплообмен разных фракций – жидкости в виде стекающего конденсата и пара, поднимающегося наверх. Для того, чтобы слой конденсата (флегмы) был достаточным, насадка должна быть развитой и заполнять все пространство.

Как происходит процесс дефлегмации

Изготовление и очистка спирта возможны только в том случае, когда есть противоток пара из перегонного куба и стекающего конденсата с оголовья колонны.

Отбор спирта осуществляется из жидкой фазы!

Если пар не будет подпитываться флегмой,  теплообмен станет невозможным и не произойдет процесса ректификации –отделения спирта от пара. Для того, чтобы флегма могла напитаться спиртосодержащим паром, необходимо устанавливать дефлегматор. После него идет конденсатор – полая часть трубки, где происходит охлаждение жидкости до определенной температуры. Наравне с дефлегматором должны быть установлены воздушники, т.н. спиртоловушки, которые вытягивают из пара некондиционный спирт, а излишек газа выводят наружу.

Поскольку спирт отбирается из жидкости (конденсата), для его достаточного охлаждения необходимо установить небольшой холодильник.

Основное отличие ректификационной царги от колонны заключается в том, что процесс дефлегмации идет постепенно и очень медленно. В это время происходит постоянный теплообмен жидкости и пара, что позволяет добиться более качественного разделения фракций и, как следствие, более чистого конечного продукта.

Необходимые материалы

• отрезок нержавеющей трубы длиной 15,35 или 45 см — основа царги для самогонного аппарата;
• переходник с резьбой для фиксации ограничителя;
• сито с минимальными отверстиями, чтобы предотвратить высыпание наполнителя;
• 35-40 металлических мочалок, изготовленных из нержавеющей стали.

Для того, чтобы проверить, действительно ли мочалка изготовлена из нержавейки, возьмите обычный магнит. Если притянет мочалку, покупайте. Нет – ищите дальше.

Изготовление наполнителя

Повторимся, в качестве такого материала могут быть использованы спиральки от металлической мочалки. Также можно приобрести в специализированном магазине миниатюрные стеклянные шарики либо керамическую насыпку. И тот, и другой материал абсолютно инертны и не оказывают никакого воздействия на уже готовый продукт.

Мочалку разрезаете на 2 равные части и аккуратно отделяете пружинки. Скручивайте их в небольшие колечки, чтобы получилось по 3-5 витков.

Обязательно просеивайте полученные пружинки, чтобы в дефлегматор не попал ненужный мусор.

Идеальным наполнителем является «Зульцер рулонный», который изготовлен из двух полос гофрированной мелкоячеистой сетки. Во время закладки рулона в царгу направление полос чередует справа налево и слева направо, в результате чего получается регулярная насадка с контактными элементами.

Как собрать царгу

1. Берете 35 трубу, переходник на 35 снизу (мама) и сверху на дюйм (папа);
2. Сверху к «папе» прикручиваете дистиллятор.
3. Снизу трубы отмеряете 35 см и просверливаете 6 мм отверстие в трубе – это будет гильза под термометр. Сюда вставляете щуп от цифрового термометра, что позволит контролировать температуру. Обязательно гильзу с термоментом перекройте резинкой от капельницы, чтобы соединение было герметичным.
4. Набиваете трубу ранее подготовленными пружинками, стеклянными шариками или керамической насыпкой. Утрамбовываете плотно, но не заталкиваете ничем. Достаточно постукивать трубой о стол.
5. Закручиваете на низ сито и фиксируете его переходником.

Как собрать простейший вариант царги своими руками — видео
