Цемент марки — таблицы с описанием, применением и характеристиками.

Цемент — это порошок, который используется в строительстве для создания строительных смесей и растворов. Производится из карбонатных и глинистых пород, добытых при открытой разработке. Если рассматривать «цемент марка», то это указывает на определение и классификацию цемента по его характеристикам.

Расшифровка марок цемента по новому ГОСТу 31108-2003

Актуальным нормативным документом, определяющим правила обозначения цементного вяжущего, является ГОСТ 31108-2003. В соответствии с ним тип материала указывается комбинацией русских букв, римских и арабских чисел.

В начале маркировки указывают полное название продукта, а затем – буквы ЦЕМ, римские цифры и буквы, обозначающие подтипы.

Таблица расшифровки марок цемента и области их применения

Краткие характеристики цемента разных марок:

• ЦЕМ I – портландцемент. Отличается высокой скоростью набора прочности на начальных стадиях. Через сутки после укладки в опалубку продукт приобретает примерно 50% от марочной прочности. Количество минеральных добавок в таком вяжущем не превышает 5%.
• ЦЕМ II – портландцемент с минеральными добавками, количество которых превышает 5% (до 35%). Скорость твердения такой смеси снижается с повышением процентного соотношения присадок.
• ЦЕМ III – шлакопортландцемент с нормальной скоростью твердения. В состав входит гранулированный шлак, образующийся при производстве чугуна, в количестве 36-65%.
• ЦЕМ IV – пуццолановый с нормальной скоростью набора марочной прочности. В его составе имеются кремнезем (обозначается буквами «МК» или «М»), зола-унос («З»), пуццоланы («П»). Процентное соотношение добавок – 21-35%.
• ЦЕМ V – композитное вяжущее с нормальной скоростью набора прочностных характеристик. В его состав входят 11-30% золы-уноса, 11-30% гранулированного шлака, который является отходом производства чугуна.

После указания подтипа (А или В) указывается тип присадки:

• Ш – шлак, который является отходом металлургической индустрии;
• И – известняк;
• З – зола-унос, которая является отходом энергетических предприятий;
• П – пуццоланы;
• М, МК – микрокремнезем.

Далее указывается прочность вяжущего, которая в ГОСТе 31108-2003 обозначается классом, а ранее она характеризовалась маркой.

Как определить марку (класс) прочности цемента в лабораторных условиях:

• изготавливают образцы из цементного раствора размерами, определяемыми ГОСТом;
• образцы помещают на вибростол и вибрируют в течение трех минут;
• образцы выдерживают в формах в течение двух суток, затем извлекают их и погружают в воду на 28 суток;
• насухо вытертые образцы испытывают на сжатие, средняя арифметическая величина сопротивления на сжатие трех образцов и является маркой (классом) прочности.

Какие бывают классы прочности цемента и каким маркам они соответствуют, а также их области применения, указаны в таблице.

После класса прочности в маркировке вяжущего указывают скорость его твердения:

• Н – нормально твердеющий;
• Б – быстро твердеющий.

В конце обозначения указывают нормативный документ, которому соответствуют характеристики материала.

Пример маркировки. Нормально твердеющий портландцемент с минеральными добавками до 5% классом прочности 32,5 (марка М400) обозначается следующим образом: «Портландцемент ЦЕМ I 32,5Н ГОСТ 31108-2003».

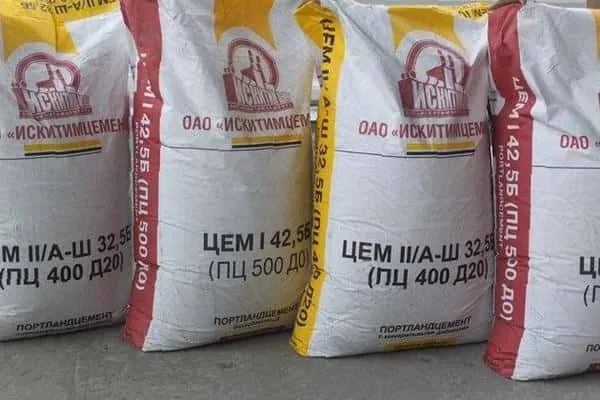

Маркировка цемента по ГОСТу 10178-85

Наряду с обозначениями, установленными ГОСТом 31108-2003, производители часто указывают маркировку по ГОСТу 10178-85, поскольку она является для рядового потребителя более привычной и понятной. В обозначении старого образца указывают:

• Сокращенное название продукции. ПЦ – портландцемент, ШПЦ – шлакопортландцемент, ССПЦ – сульфатостойкий портландцемент, ППЦ – пуццолановый портландцемент.
• Марку прочности – М300, М400, М500, М600, которая определяет прочность на сжатие цементного продукта в возрасте 28 суток.
• Процентное соотношение присадок – буква «Д» и проценты. Например, Д0 – миндобавки отсутствуют или их количество не превышает 5%, Д20 – 20% минеральных добавок.
• Буквенное обозначение особого свойства вяжущего. «Б» – быстро твердеющий, «Г» – гидрофобный.
• ГОСТ, в соответствии с которым изготовлен продукт.

Пример обозначения быстро твердеющего портландцемента без минеральных добавок марки прочности М400 в соответствии с устаревшим нормативом: ПЦ 400-Д0-Б ГОСТ 10178-85.

Марки цемента по морозостойкости не определяются. Этот показатель устанавливается для продукта, изготовленного на базе цемента, – цементно-песчаного раствора или бетона. Морозостойкость затвердевших цементно-песчаных растворов и бетонов во многом зависит от характеристик мелкого заполнителя (песка) и крупного заполнителя (щебня), а также применяемых присадок.

Как рассчитать сколько нужно цемента на 1 квадратный метр?

Для расчета количества цемента на 1 квадратный метр поверхности необходимо знать толщину слоя цементного раствора, который будет нанесен на эту поверхность.

Формула для расчета количества цемента на 1 квадратный метр при толщине слоя 1 см:

Количество цемента (в кг) = (площадь поверхности в квадратных метрах) х (толщина слоя в сантиметрах) х (плотность цемента в кг/кубический метр).

Плотность цемента может быть различной в зависимости от марки цемента. Обычно она составляет от 1300 до 1600 кг/кубический метр.

Например, для площади поверхности 1 кв. метр и толщины слоя 5 см с использованием цемента марки М400 (плотность 1500 кг/куб.м) расчет будет следующим:

Количество цемента = 1 (кв.м) х 0,05 (м) х 1500 (кг/куб.м) = 75 кг

Таким образом, для данной поверхности понадобится 75 кг цемента марки М400.

Видео. Цемент 500 или 400 ? Куда какой когда почему.
