Чердачное перекрытие разрез в малоэтажных зданиях

Присоединяйтесь к нашему уникальному вебинару на тему «Чердачное перекрытие разрез в малоэтажных зданиях». Разберем особенности проектирования и строительства чердачных перекрытий, сосредотачивая внимание на аспектах и преимуществах их разреза. Не упустите шанс углубить свои знания в области архитектуры и строительства 19 августа в 15:00. Регистрация открыта!

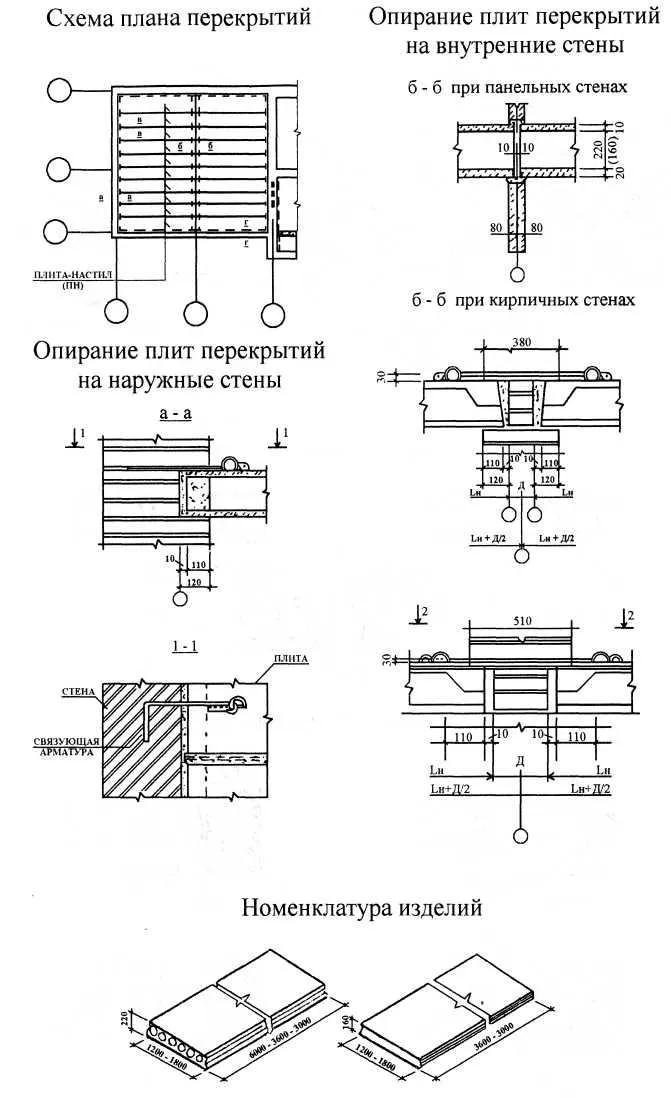

Рисунок 31 – Плитные перекрытия

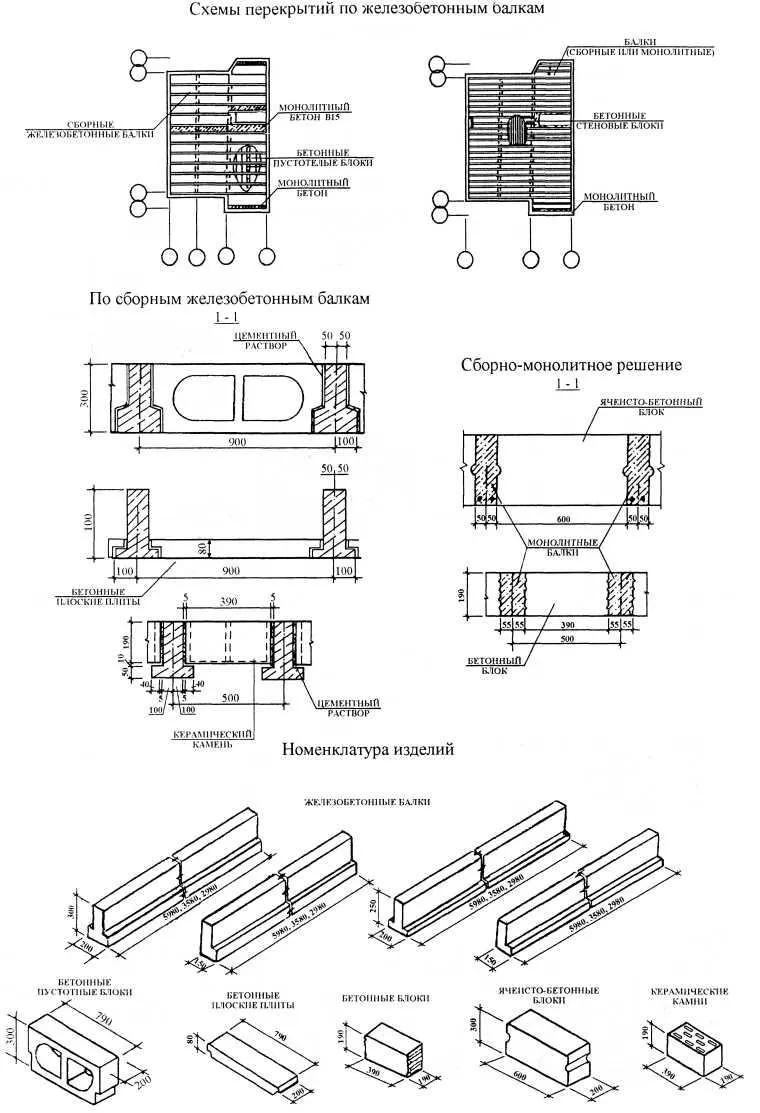

Рисунок 32 — Перекрытия по сборным железобетонным балкам

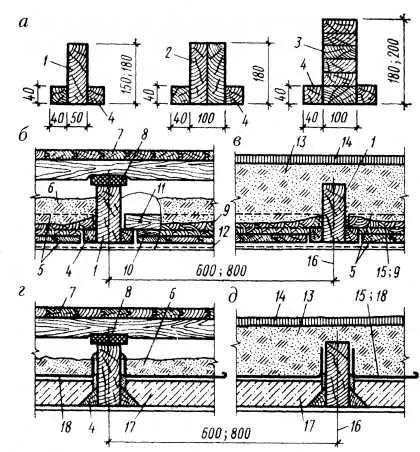

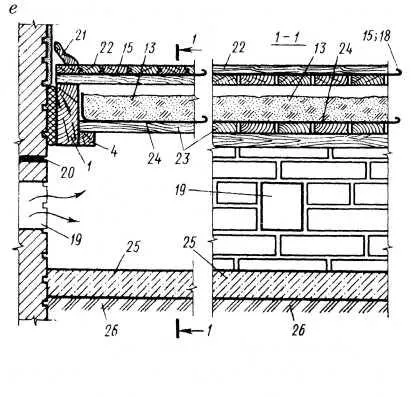

Рисунок 33 — Перекрытия по деревянным балкам:

а — сечения балок; б—д — перекрытия по брусковым балкам; е — теплый пол первого этажа по балкам; 1 — балка брусковая одинарная из цельной древесины; 2 — балка составная из цельной древесины; 3 — оалка клееная; 4 — черепной брусок; 5 — деревянный щитовой накат; 6 — песок; 7— дощатый пол по лагам; 8 — упругая прокладка; 9 — смазка глиной; 10 — под­кладка под планку сечением 80 х 25 мм; 11 — поперечная планка сечением 80 х 32 мм; 12 — мокрая штукатурка по дранке; 13 — насыпной утеплитель (шлак, керамзит и др.); 14 — стяж­ка; 15 — пароизоляция; 16 — ось балки; 17 — накат из гипсовых или легкобетонных плит; 18 — толь; 19 — продух; 20 — гидроизоляционный слой; 21 — плинтус; 22 — дощатый пол по насти­лу; 23 —дощатый настил; 24 — пергамент; 25—подстилающий слой; 26 — утрамбованный грунт

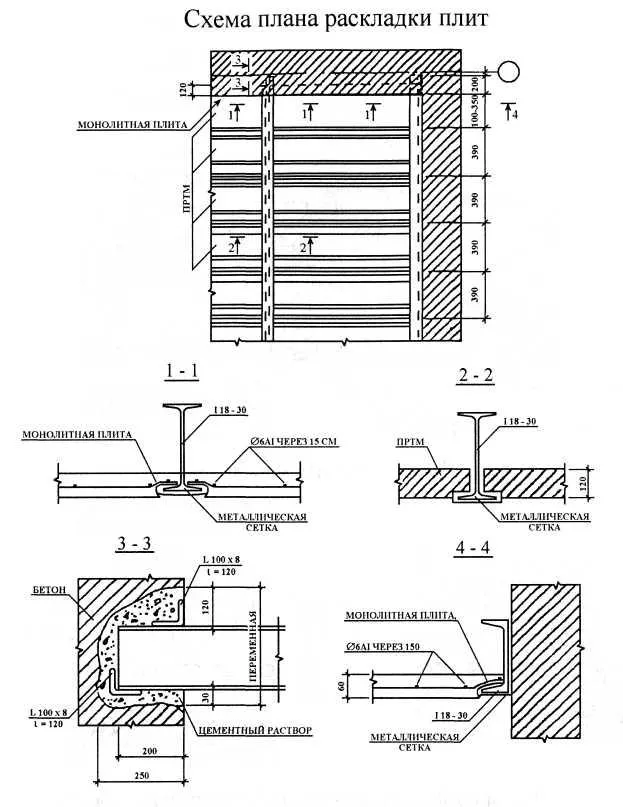

Рисунок 34 – Перекрытие по металлическим балкам

Чердачные скатные крыши малоэтажных зданий

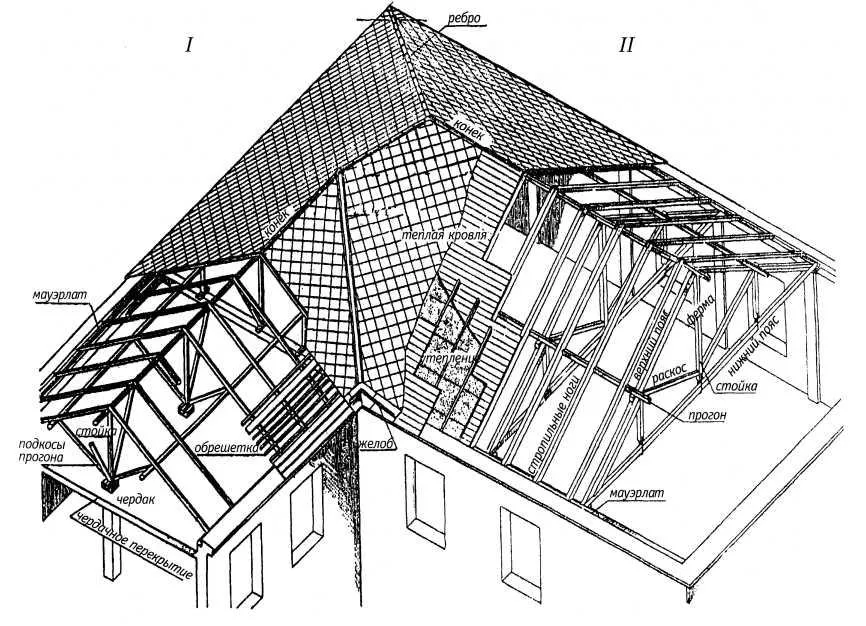

Рисунок 1 – Конструкция крыши и ее элементы : 1 – наслонная система стропил; 11 – висячая система стропил

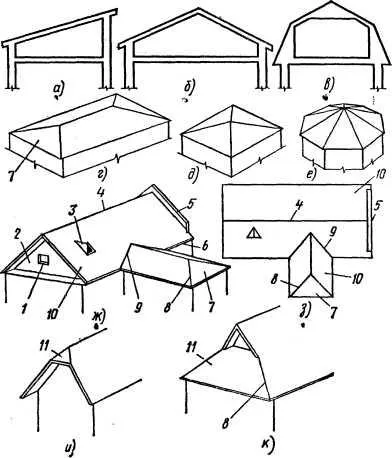

Рисунок 2 — Формы скатных крыш: а — односкатная; б — двускатная; в — с изломом ската (мансардная); г — вальмовая (четырех­скатная); д — шатровая; е — пирамидальная; ж, з— элементы скатной крыши; и, к — типы полувальмовых крыш; 1 — чердачное окно; 2 — фронтон с треугольным тимпаном; 3 — слуховое окно; 4 — конек; 5 — щипец; 6 — карниз; 7 — вальма; 8 — ребро; 9 — ендова (разжелобок); 10 — скат;

11 — полувальма

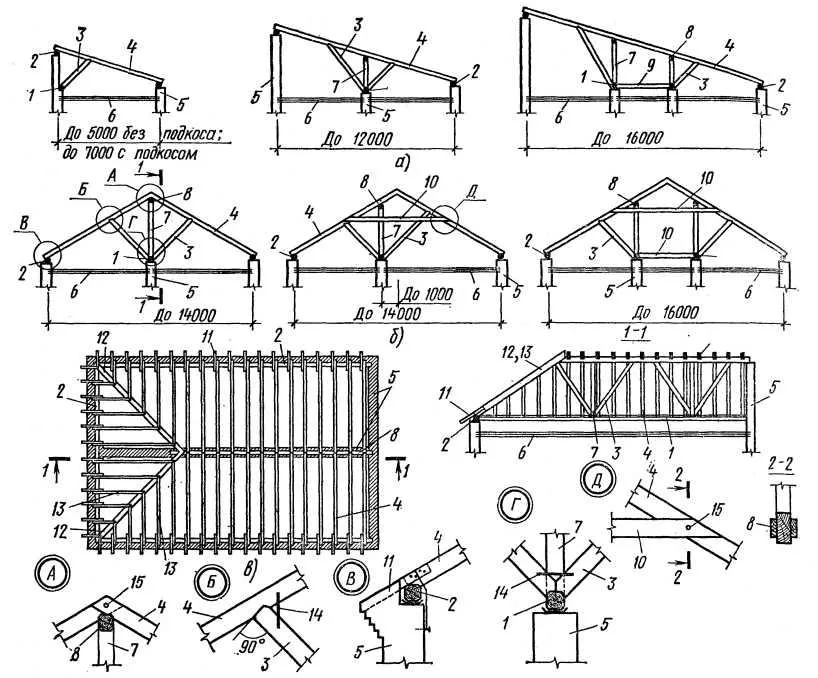

Рисунок 3 — Наслонные стропила:

а — односкатных крыш; б — то же, двускатных; в—план стропил; 1 — лежень; 2 — мауэрлат; 3 — подкос; 4 -стропильная нога; 5 —стена; 6 — -чердачное перекрытие; 7 — стойка; 8 — прогон; 9 — распорка; 10 — схватка; 11 — кобылка; 12 — накосная (диагональная) стропильная нога; 13 ~- нарожник; 14 — скоба; 15 —болт

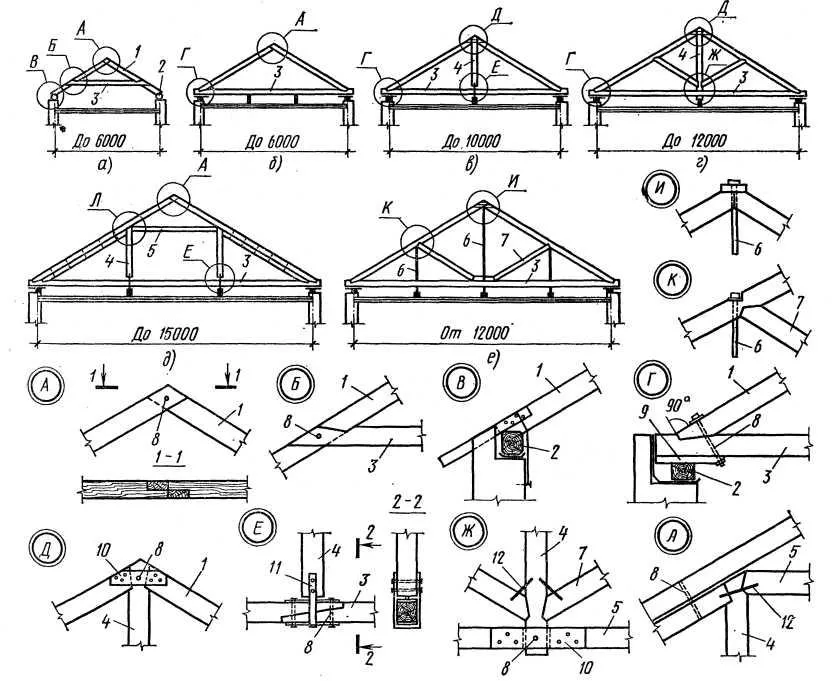

Рисунок 4 -. Висячие стропила (стропильные фермы):

а – с поднятой затяжкой; б — с затяжкой, используемой для подвески чердачного перекрытия; в — с подвесной бабкой; г – с подвесной бабкой и подкосами; д – с двумя подвесными бабками; е – метало-деревянная ферма: 1 — стропильная нога; 2—мауэрлат; 3 — затяжка; 4— подвесная бабка; 5 — распорка; 6 — стальная стойка фермы; 7 — подкос; 8 —-болт; 9 — коротыш; 10 — деревянная накладка; 11 — хомут; 12 — скоба

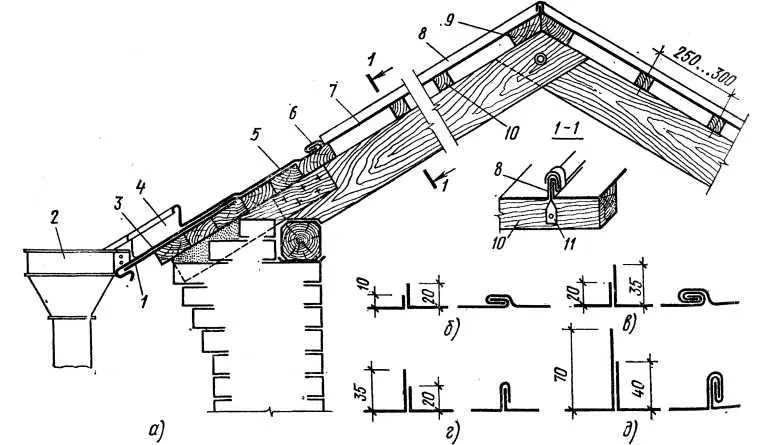

Рисунок 5 — Стальная кровля:

а — разрез по кровле; б — фалец лежачий одинарный; в — то же, двойной; г — фалец стоячий одинарный; д — то же, двойной; 1— Т-образный стальной костыль через 700 мм; 2—воронка водосточной трубы; 3—- карнизная картина; 4— настенный желоб; 5 — картина настенного желоба, 6 — лежачий фалец; 7 — кровельная сталь; 8 — стоячий фалец; 9 — доска коньковая; 10 — бруски обрешетки; 11 — клямера

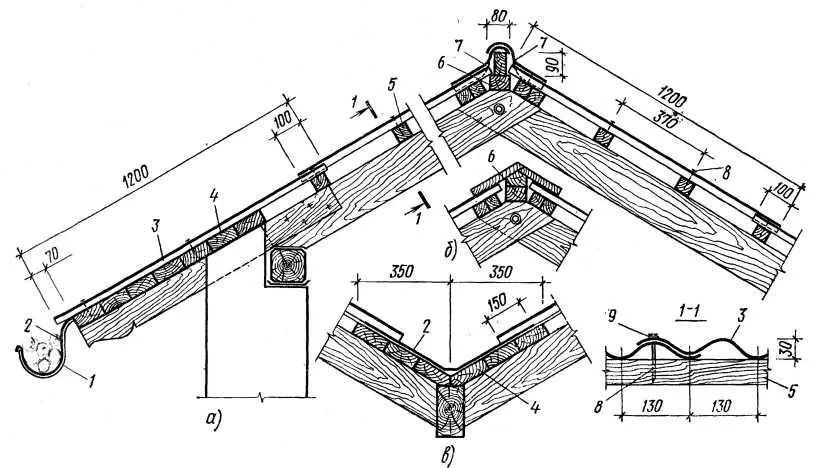

Рисунок 6 — Кровля из волнистых асбестоцементных листов:

а — разрез по кровле; б — вариант устройства конька; в — устройство ендовы; 1 — крюк для подвесного желоба; 2— кровельная сталь; 3 — волнистый асбестоцементный лист обыкновенного профиля; 4 — сплошные участки обрешетки у карниза и в ендовах; 5 — бруски обрешетки; 6 — коньковые брусья; 7 — фасонная коньковая деталь; 8 — гвоздь или шуруп; 9 — упругая прокладка

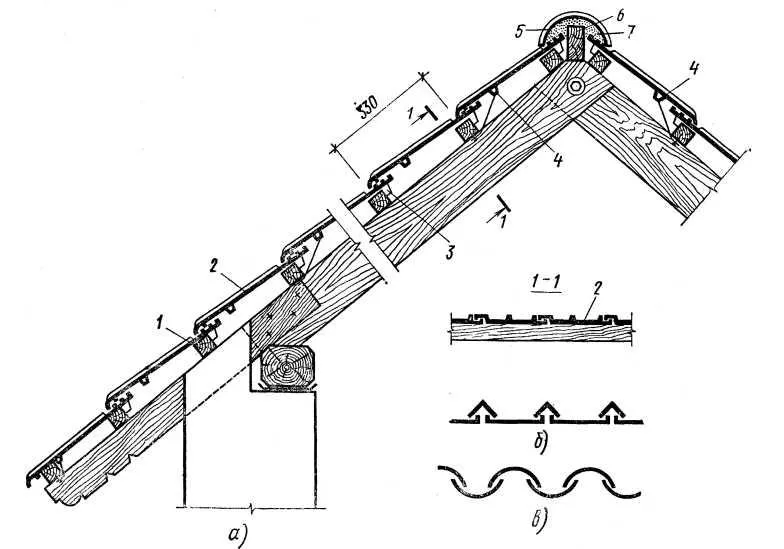

Рисунок 7 — Черепичная кровля:

а — разрез по кровле из штампованной пазовой черепицы; 6 — античная черепица; в — татарская черепица; 1 —бруски обрешетки; 2—штампованная пазовая черепица; 3 — уступ для опирания на обрешетку; 4 —.шип с отверстием для крепления проволокой к обрешетке; 5 —- коньковая черепица; 6—коньковый брус; 7 — цементный раствор

Каким утеплителем утеплить чердачное перекрытие?

Для утепления чердачного перекрытия можно использовать различные утеплители в зависимости от требуемой теплоизоляции и доступного бюджета.

Одним из наиболее популярных утеплителей для чердачных перекрытий является минеральная вата. Она доступна в разных формах и может быть легко уложена между балками или на поверхности чердачного перекрытия. Еще один вариант — это эковата, которая изготавливается из органических материалов и является экологически чистым утеплителем. Также можно использовать пенопласт, пенополистирол и другие утеплители, которые легко монтируются и обеспечивают высокую теплоизоляцию.

При выборе утеплителя необходимо учитывать также его толщину и коэффициент теплопроводности, чтобы обеспечить достаточный уровень теплоизоляции. Рекомендуется также учитывать воздухо- и паропроницаемость утеплителя для предотвращения образования конденсата и создания комфортного микроклимата в помещении.
