Чертеж фасада дома с размерами и обзор чертежей других зданий.

Главная функция, которую выполняют чертежи фасадов зданий –

Это предоставляет информацию тем, кто изучает и взаимодействует с ними, о том, какое именно внешнее облик имеет конструкция, какие архитектурные особенности у нее присутствуют, и какие взаимосвязи существуют между отдельными компонентами.

Различают следующие разновидности фасадов:

• Главный
• Дворовый
• Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах. Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

• Общий внешний вид сооружения
• Расположение окон
• Расположение дверей
• Расположение балконов и лоджий
• Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения. Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 1 – 7», «Фасад А – В», «Монтажная схема фасада 1 – 14» и т.д.).

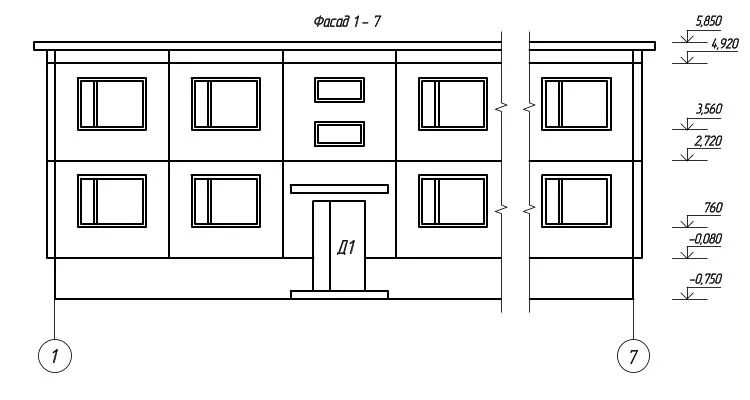

Фасад жилого дома

При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены, имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

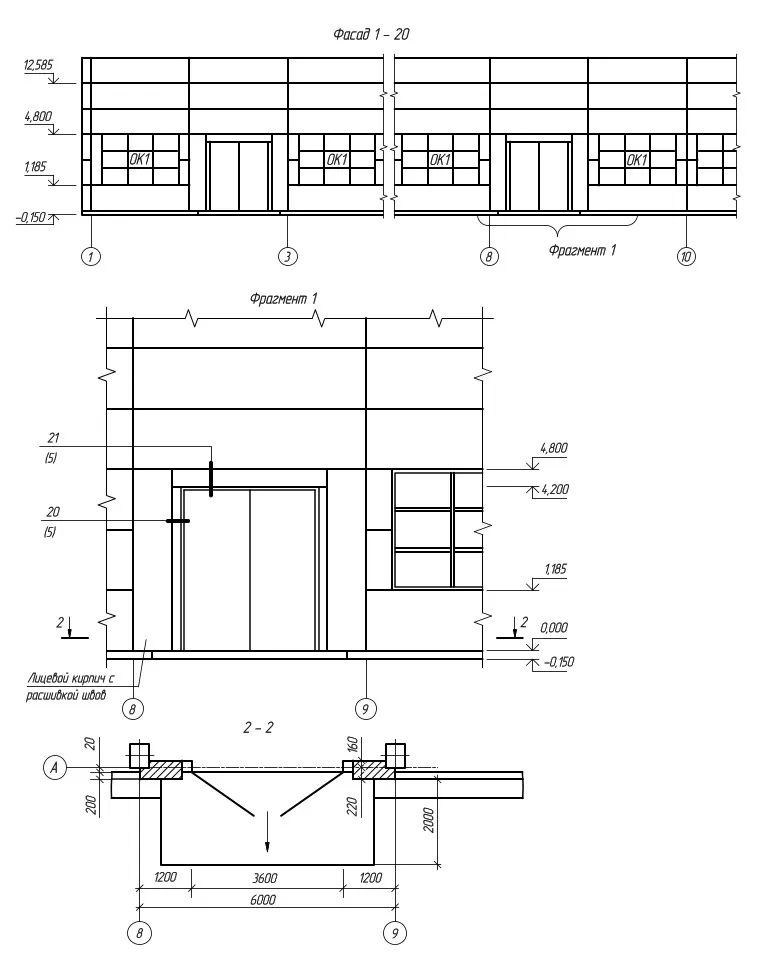

Фасад производственного здания

Вычерчивание фасада

При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

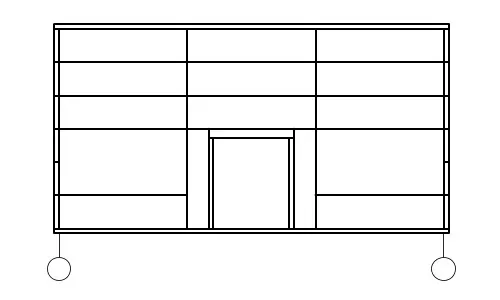

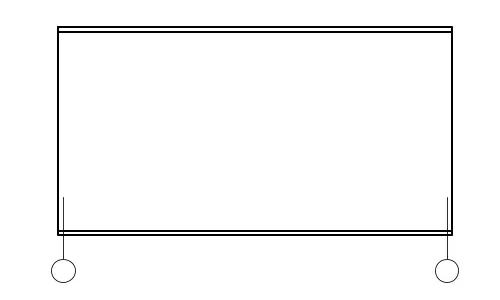

Внешний контур здания

Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.

Архитектурные элементы фасада

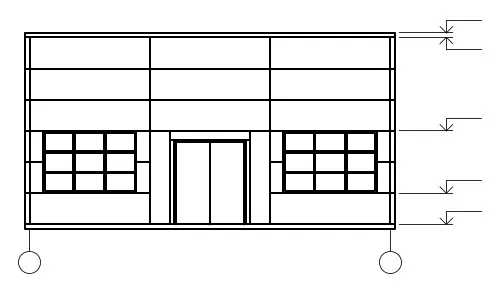

Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.

Разработка фасада дома

Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.

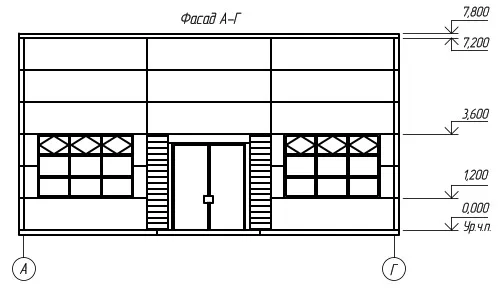

Разработка фасадов здания

Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.

Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.

Как оформить фасад дома?

Оформление фасада дома – это важный этап строительства, который определяет внешний вид здания и его функциональность. Ниже представлены основные способы оформления фасада дома:

1. Штукатурка. Штукатурка – это покрытие, наносимое на поверхность стен для придания им гладкости и однородности. Штукатурка может быть разных цветов и фактур, что позволяет создать различные эффекты на фасаде дома.

2. Кирпичная кладка. Кирпичная кладка – это наиболее популярный способ оформления фасада дома. Кирпичи могут быть разных цветов и размеров, что позволяет создавать различные текстуры и фактуры. Кроме того, кирпичная кладка обладает высокой прочностью и устойчивостью к атмосферным воздействиям.

3. Сайдинг. Сайдинг – это материал, который наносится на поверхность стен для защиты от атмосферных воздействий. Сайдинг может быть выполнен из различных материалов, таких как винил, дерево или металл, и имеет различные цвета и фактуры.

4. Каменная облицовка. Каменная облицовка – это наиболее дорогой, но эффектный способ оформления фасада дома. Каменные плиты могут быть выполнены из различных материалов, таких как мрамор, гранит или известняк, и имеют различные цвета и фактуры.

5. Декоративная штукатурка. Декоративная штукатурка – это способ оформления фасада дома, который позволяет создавать различные эффекты, например, под камень или дерево. Декоративная штукатурка может быть выполнена в различных цветах и фактурах.

6. Деревянный облицовочный материал. Деревянный облицовочный материал – это материал, который наносится на поверхность стен для создания декоративного эффекта. Деревянные панели могут быть выполнены в различных цветах и фактурах.

Каждый способ оформления фасада дома имеет свои преимущества и недостатки, поэтому выбор зависит от конкретных условий и предпочтений заказч

…ника. Вот еще несколько способов оформления фасада дома:

7. Металлический сайдинг. Металлический сайдинг – это прочный и долговечный материал, который может быть выполнен из алюминия, стали или цинкового сплава. Он обладает высокой устойчивостью к атмосферным воздействиям и не требует особого ухода.

8. Фиброцементные панели. Фиброцементные панели – это материал, который имеет высокую прочность и устойчивость к атмосферным воздействиям. Он может быть выполнен в различных цветах и фактурах, в том числе имитирующих кирпичную кладку или каменную облицовку.

9. Керамические панели. Керамические панели – это материал, который имеет высокую прочность и устойчивость к атмосферным воздействиям. Он может быть выполнен в различных цветах и фактурах, в том числе имитирующих кирпичную кладку или каменную облицовку.

10. Стеклянные фасады. Стеклянные фасады – это способ оформления фасада дома, который позволяет создавать светопрозрачные поверхности. Они могут быть выполнены в различных цветах и оттенках, а также иметь декоративные эффекты.

Выбор материала для оформления фасада дома зависит от многих факторов, включая климатические условия, стиль и архитектуру здания, бюджет и индивидуальные предпочтения. Важно учитывать не только эстетические, но и функциональные аспекты, такие как прочность, устойчивость к воздействию внешних факторов и легкость ухода.
