Чертеж и особенности ленточного фундамента — понимание основания.
-
Как связан процесс строительства ленточного фундамента с долговечностью будущего здания? Всем известно, что надежность будущей постройки непосредственно зависит от качества фундамента. Именно фундамент должен принимать на себя всю нагрузку и тщательно распределять ее на слои грунта.
Грамотный и четкий чертеж ленточного фундамента – успех долговечной и надежной постройки
- План ленточного фундамента
- Как сделать план фундамента, основные параметры расчетов
- Условия точного переноса плана на местность
- Какова цена на ленточный фундамент?
Каждый знает, что надежность будущего дома зависит напрямую от прочности фундамента, именно он должен брать на себя всю нагрузку и «аккуратно» перекладывать ее на пласты грунта. Постройка ленточного фундамента подразумевает под собой укладку железобетонной полоски полностью по периметру объекта. Железобетонную полоску закладывают под стенами изнутри и снаружи здания по периметру.
Его применяют в домах со стенами из кирпича, камня и бетона высокой плотности (свыше 1250-1300 кг/куб.м). Если он заложен правильно, тогда он способен правильно «перераспределить» нагрузку на стены и навсегда избавить от появления трещин.
Перед строительством нужно выбрать подходящее основания. При этом самые низкие цены на ленточный фундамент не должны «играть» решающую роль, поскольку неправильный проект основания и чрезмерная экономия на всем может привести к перекосу, к трещинам или даже неравномерной усадке и поломке здания.
Какая взаимосвязь процесса строительства фундамента ленточного и сроком эксплуатации будущего строения?
Срок службы будущей конструкции напрямую зависит от качества материалов, которые Вы применяете при его постройке:
- основание — монолит из бетона на цементе способно прослужить около 150 лет;
- «кирпичная» лента – от 40 до 50 лет;
- сборная бетонная конструкция – от 60 до 75 лет.

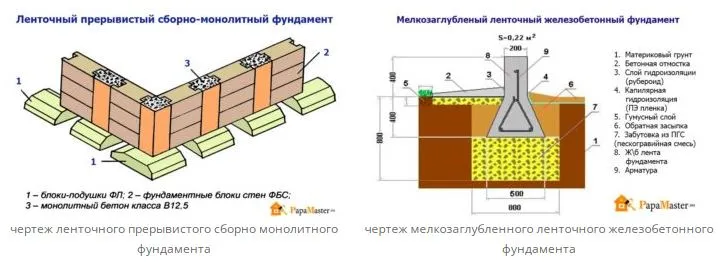

Если рассматривать конструктивную особенность основания, то их можно выделить 2 типа:
- монолитное, которое строится на самой стройплощадке;
- сборное из массивных и неподъемных блоков-пачек железобетона, которые монтируются прямо на стройплощадке подъемным краном.
Грамотный и четкий чертеж ленточного фундамента – успех долговечной и надежной постройки
Прежде чем начинать закладку плит крайне важно правильно и досконально четко составить чертеж фундамента ленточного. «Размытых» расчетов для его составления будет мало, крайне важно соблюсти всю точность в расчетах и учесть возможное сопротивление будущим нагрузкам.
Для такого основания подходит железобетон, фундаментная плита и блок, а также кирпич и бутобетон.
Ширину «подошвы» основания нужно рассчитывать исходя из состава грунта, а также – из его давления на фундамент. Чтобы найти ширину «подошвы», нужно четко рассчитать основание. Например, при отличной несущей способности ширина составит 40 см, при этом при такой же нагрузке на просадочном грунте она возрастает в 2 раза.

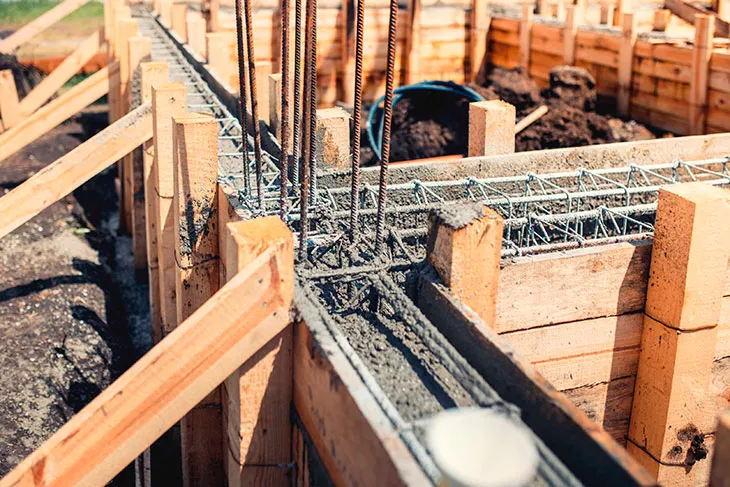

Если в будущем доме не предусматривается подвал, а плиты будут заложены не более чем на 1,5 метра, тогда при постройке ленточной опоры станы нужно делать бетонными (без армирования). При постройке дома с подвалом стены из монолита обязательно нужно армировать, при этом арматура и толщина самой стены напрямую зависит от углубления подвала.
Без обмазочной гидроизоляции просто не обойтись при постройке, независимо от выбранных стен. Это нужно затем, чтобы избежать сырости стен и появления плесени с грибком.

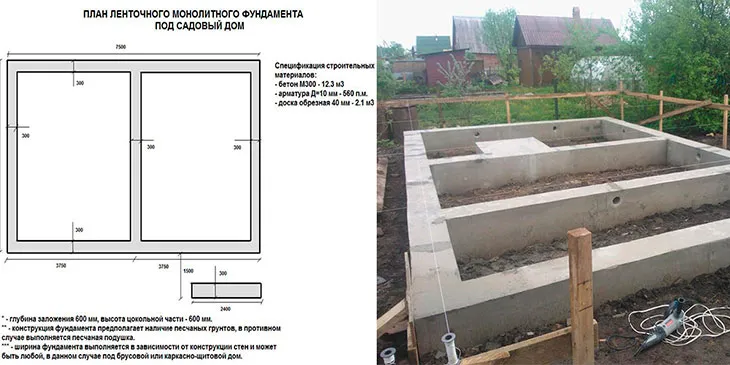

План ленточного фундамента
Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.
План ленточного фундамента
- Конфигурация сечения ленты основания.
- Тип и обустройство слоя «подбетонка».
- Глубина залегания фундаментной ленты на каждом участке строительного объекта.
- Места выхода инженерных коммуникаций.
Разработка чертежа ленточного основания требует особого внимания к отдельным элементам. Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации.
При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.
К плану фундамента выдвигаются многочисленные требования, среди которых:
- Простая и однозначная читаемость материала.
- Высокая информативность и передача всех ключевых данных на плане.
- Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
- Исчерпывающие данные для начала строительства.
Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

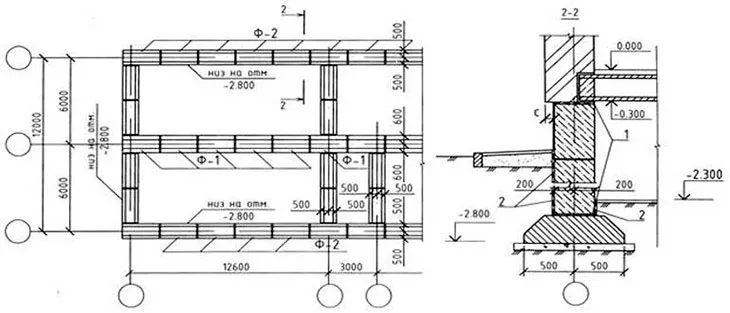

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.
На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

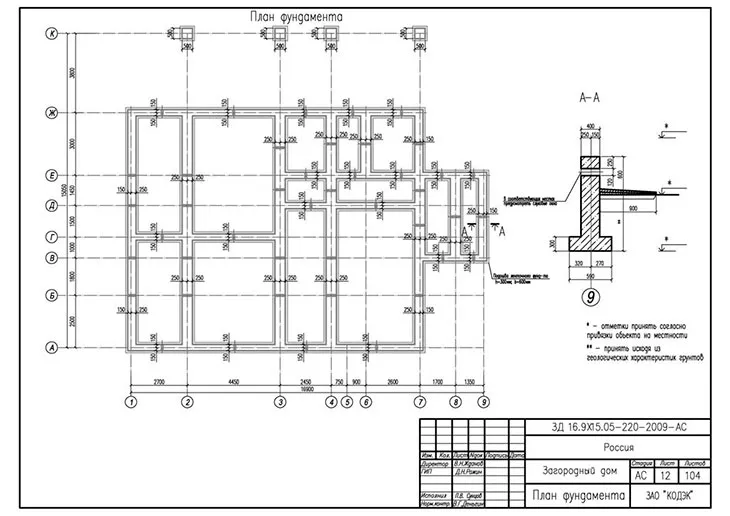

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.
Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ.
Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:
- Высокие трудозатраты.
- Снижение прочности основания.
- Возможность частичного обрушения.
Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.
Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.
Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.
Как сделать план фундамента, основные параметры расчетов
В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.
Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.
Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.
Если основание имеет колонны, то они обязательно детализируются на плане.
Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.
Технологические отверстия для входа инженерных коммуникаций обозначаются:
- полной детальной схемой,
- с указанием данных по нижней точке,
- с осевым выносом необходимых в производстве работ данных.
Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.

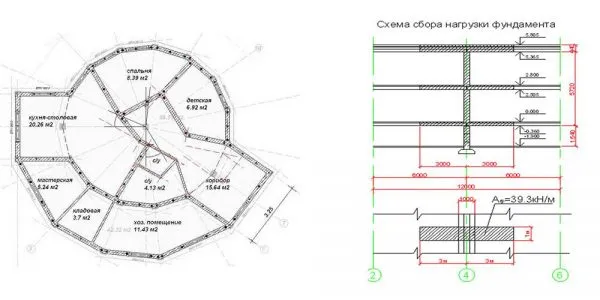

План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:
- Общий вес здания.
- Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
- Характеристики грунтов на участке застройки.
Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.

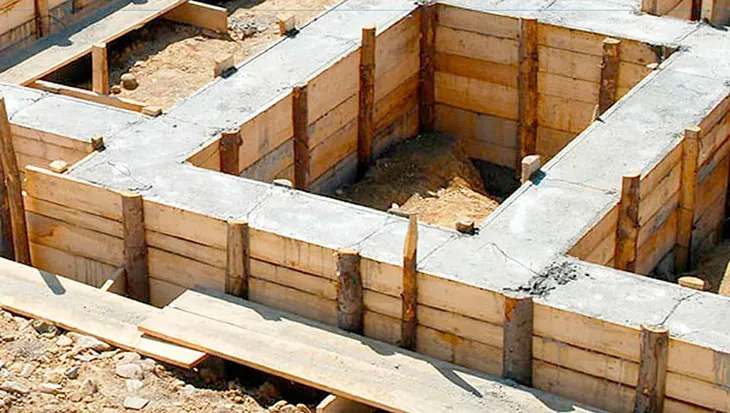

Кроме того, необходимо рассчитать количество досок для опалубки. Это несложно: умножить высоту надземной части несущей основы на длину опалубки и еще на 2. Таким образом высчитывается смета по плану будущего строения, где указывается каждый узел, соединение и учитываются мелочи и нюансы.
Условия точного переноса плана на местность
Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.
При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно. Важно точно соблюсти геометрические формы строения.
План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.
