Дровокол винтовой своими руками

Для тех, у кого установлены твердотопливные котлы или дровяные печи, наступление нового отопительного сезона означает начало ежегодных неотложных забот — подготовку дров. Этот процесс включает в себя несколько этапов:.

• заготовка в лесу, чаще покупка уже готового кругляка;
• доставка его на подворье;
• распиловка на чурбаки;
• колка поленьев.

Для тех, кто с заготовкой дров знаком не понаслышке, последний из этапов ассоциируется с изнурительным, требующим массу времени и физических сил трудом.

В попытках упростить наиболее трудоемкую процедуру творческая мысль народных умельцев родила идею конусного дровокола, простого, но производительного станка, позволяющего колоть дрова с высокой скоростью и минимальными затратами усилий. Однако главным преимуществом такого дровокола считается возможность его изготовления собственными руками.

Принцип работы винтового колуна

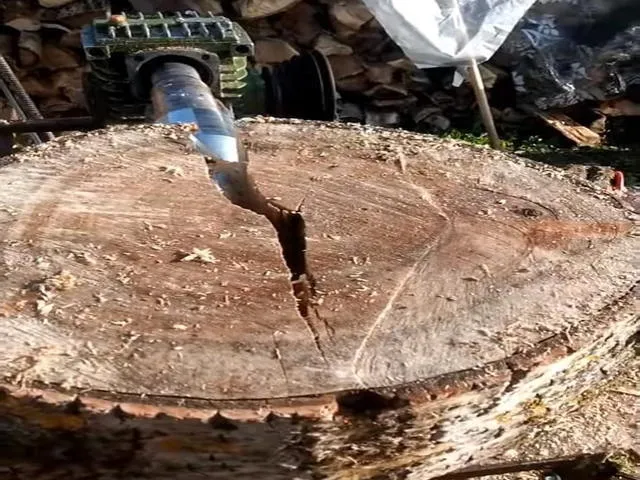

Понять работу винтового колуна несложно на простом примере. Каждому наверняка знакома ситуация, когда вворачиваемый в тонкую рейку без засверленного предварительно отверстия шуруп попросту ее раскалывает. Но если в примере разрыв древесины по волокнам явление не желательное, то для дровокола этот эффект – то, что нужно.

Для повышения эффективности винтовой колун выполнен в виде конуса с нарезанной упорной резьбой, обеспечивающей захват полена и быстрое вкручивание конуса. Таким образом, конус представляет собой клин, который сам вгрызается в древесину и разрывает ее вдоль волокон.

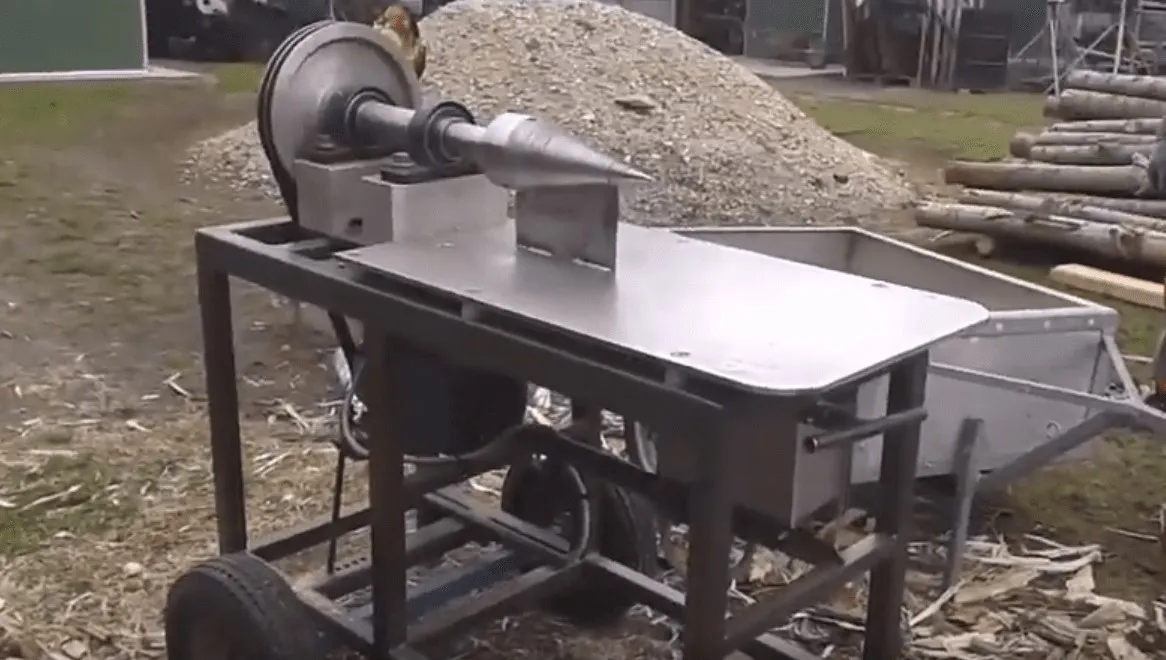

Устройство дровокольного станка

Основным узлом станка для колки дров на основе конусного дровокола является винтовой конус, которому требуется создать вращательный момент. В качестве источника вращательного момента может выступать вал отбора мощности трактора, двигатель внутреннего сгорания, электромотор. Последний вариант для изготовления дровокольного станка наиболее доступен, поскольку электродвигатель, даже бывший в употреблении достаточно легко найти либо в собственном хозяйстве, либо у рачительных друзей.

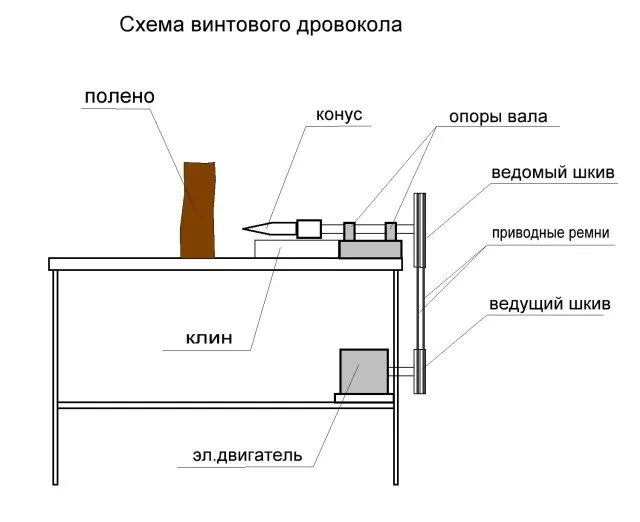

Приведем простую схему станка

На рисунке видно, что основу агрегата составляет надежная станина, на которой смонтированы все узлы дровокола:

• винтовой конус;
• опоры вала конуса;
• электродвигатель;
• клин рассекателя.

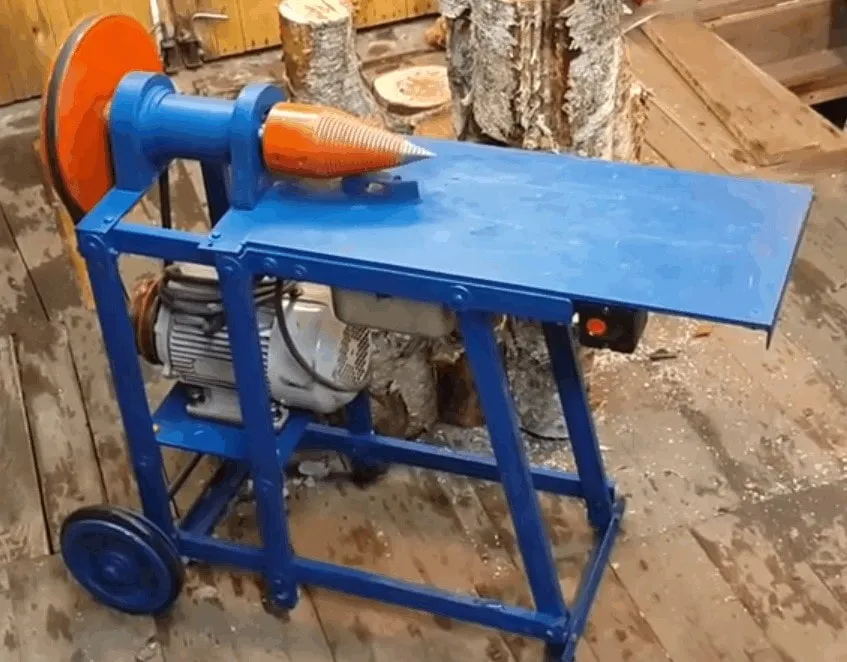

Вращательный момент вала электродвигателя передается на вал конуса ременной передачей. Соотношение диаметров шкивов определяет скорость вращения винтового дровокола, которая должна лежать в оптимальных пределах – 300 – 1000 об/мин.

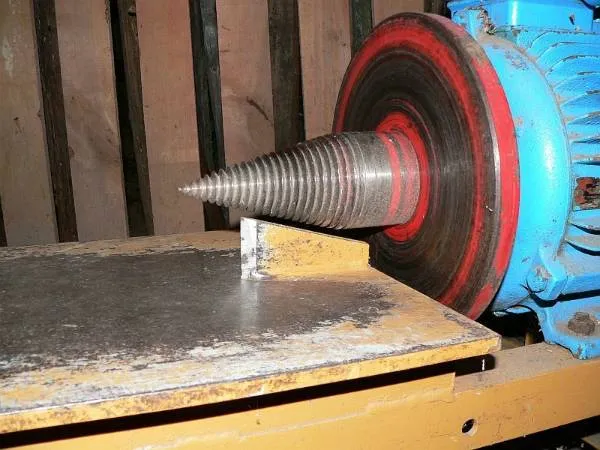

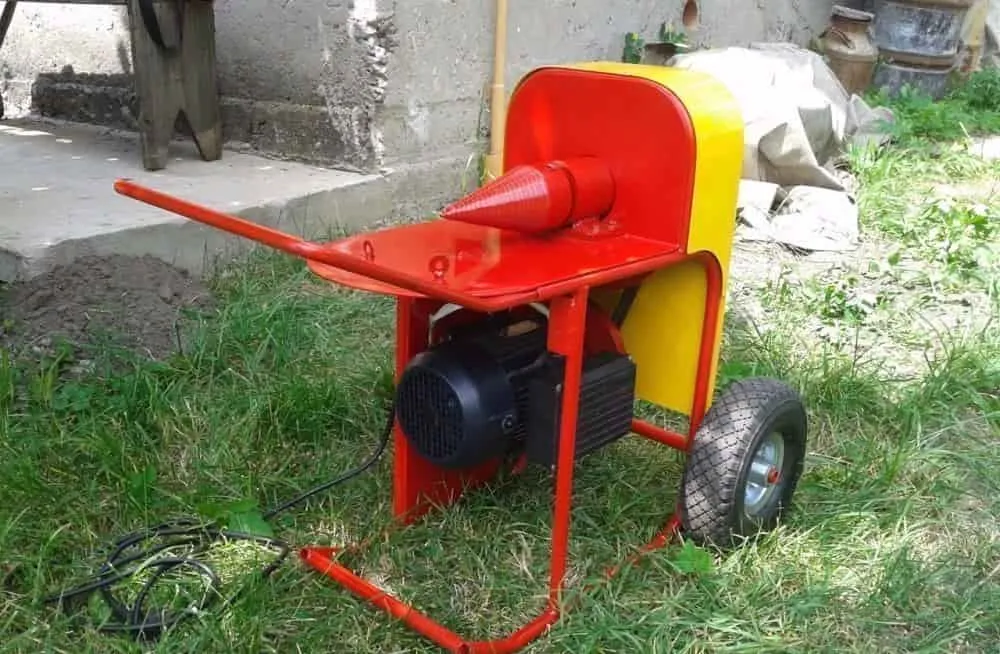

Простейшим вариантом будет использование тихоходного электродвигателя мощностью от 3 кВт и выше. В этом случае морковка (так часто называют винтовой конус) закрепляется непосредственно на валу электромотора, правда скорость вращения последнего должна лежать в вышеуказанных пределах.

В этом случае количество узлов приведенных на схеме сведено к минимуму, остается только подготовить надежную станину.

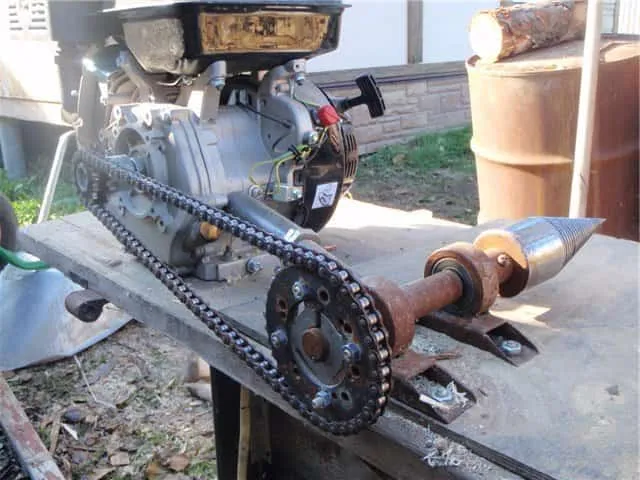

Для двигателя внутреннего сгорания вместо ременной передачи можно использовать подходящую цепную.

Где искать комплектующие для самодельного дровокола?

Главным узлом будущего станка, безусловно, считается винтовой конус (морковка) изготовить который в домашних условиях невозможно, ведь при его изготовлении потребуется:

• высокоточное технологическое оборудование;
• высокопрофессиональный токарь;
• специальные сорта стали;
• дополнительное оборудование для закалки.

Прекрасной альтернативой решения проблемы с морковкой будет приобретение ее в интернет-магазине oDrova.ru (оДрова).

Это официальный магазин единственного в России производителя винтовых дровоколов с двухзаходной упорной резьбой из высокопрочной инструментальной стали, выполненных на японских автоматах с дополнительной закалкой ТВЧ.

Но главное их преимущество – доступная цена. Даже если Вы найдете человека, который согласится воспроизвести нечто подобное, вряд ли сможете уложиться в сумму, без особых проблем потраченную на фирменное изделие.

Все остальное можно найти самостоятельно. Возможно, Вам понадобятся:

• вал для морковки;
• опорные подшипники с креплением;
• шкивы (звездочки);
• ремни передачи.

Что-то можно заказать токарю, что-то подыскать на барахолках или у друзей, но это опять же требует затрат времени и материальных. При этом не факт, что таким образом Вы сможете подготовиться к изготовлению станка.

На сайте oDrova.ru Вы найдете все, что необходимо для создания ременной или цепной передачи от любого источника вращательного момента, вплоть до двухручейных шкивов и клиновидных ремней. Приобретая морковку в одном из комплектов, Вы сможете выполнить ответственные узлы будущего станка на профессиональном уровне.

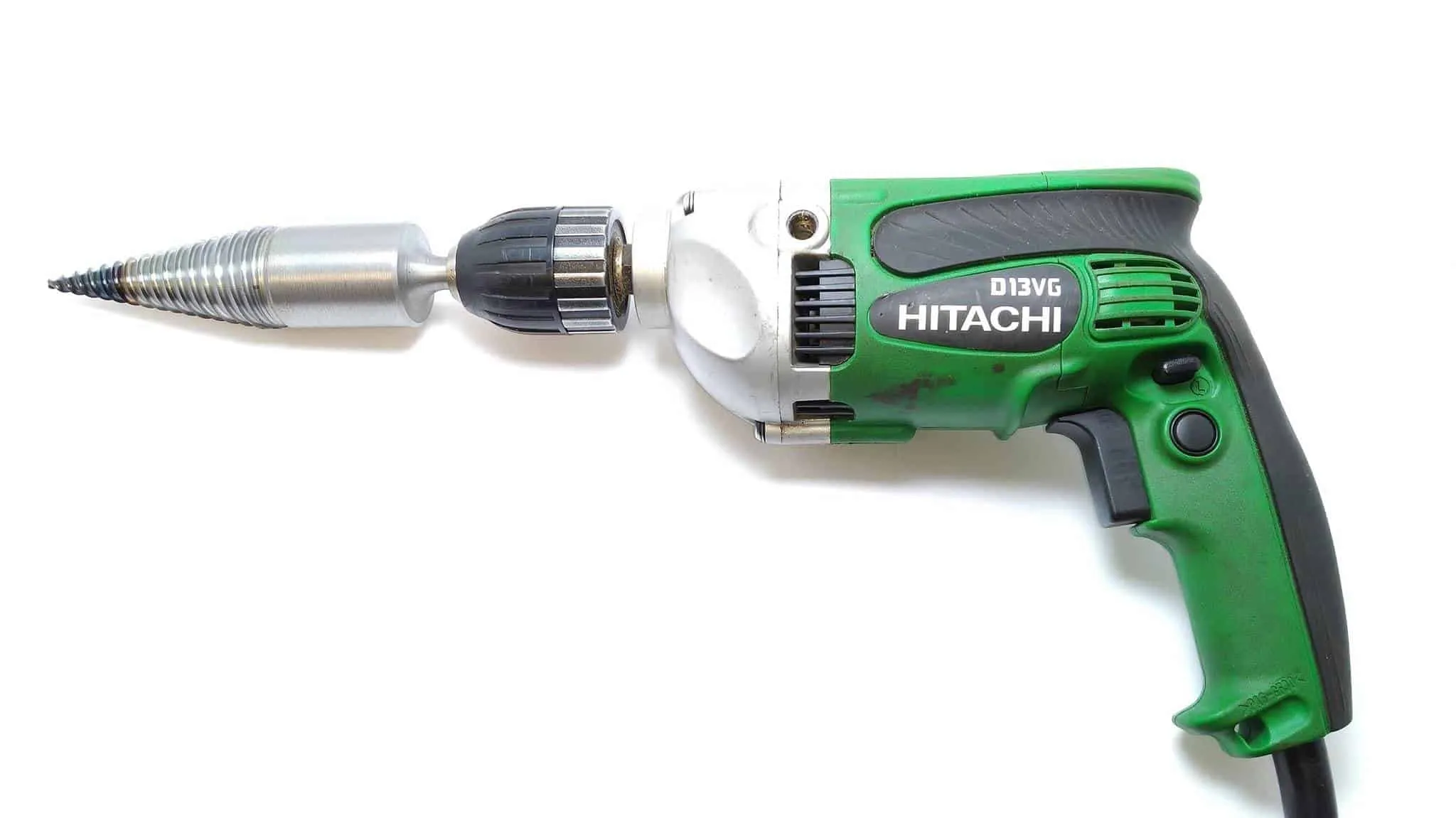

Важно! При подготовке конструкции станка следует учитывать, что все узлы должны иметь надежное крепление.  Кстати, в ассортименте магазина oDrova.ru имеется специальная морковка для дрели, но предназначена такая всего лишь для колки щепы и небольших дровишек.

Окончательная подготовка

Предположим, Вы нашли электродвигатель и все элементы для создания ременной (цепной) передачи, возможно, купили их в комплекте с винтовым дровоколом-морковкой. Остается заготовить другие материалы и необходимый инструмент.

Для изготовления станины Вам понадобится:

• профильный стальной прокат для изготовления каркаса (уголок, труба, швеллер);
• листовой металл для стола и нижней полки (толщиной от 4 мм);
• проводка для электромотора;
• схему включения /отключения;
• токовую защиту (УЗО);
• метизы.

Минимальный набор инструментов должен быть представлен:

• сварочным аппаратом или инвертором;
• болгаркой;
• электродрелью с набором сверл по металлу;
• молотком;
• набором гаечных ключей;
• угольником;
• металлической линейкой;
• рулеткой;
• маркером.

И самое главное умение всем этим пользоваться, хотя бы на любительском уровне.

Этапы сборочных работ

Перед сборкой необходимо провести «комплекс НИОКР», Вам следует продумать будущую конструкцию и составить эскизные чертежи. Не лишним будет предусмотреть защитный кожух для ременной (цепной) передачи, наличие колес (в случае создания мобильной версии).

Самое главное – продумайте способ натяжения ремня!

Далее можно приступать к непосредственной сборке:

1. Согласно заготовленным чертежам нарежьте болгаркой в размер заготовленные материалы.
2. При помощи сварочного аппарата (инвертора) сварите станину, со строгим соблюдением углов (проверяется угольником).

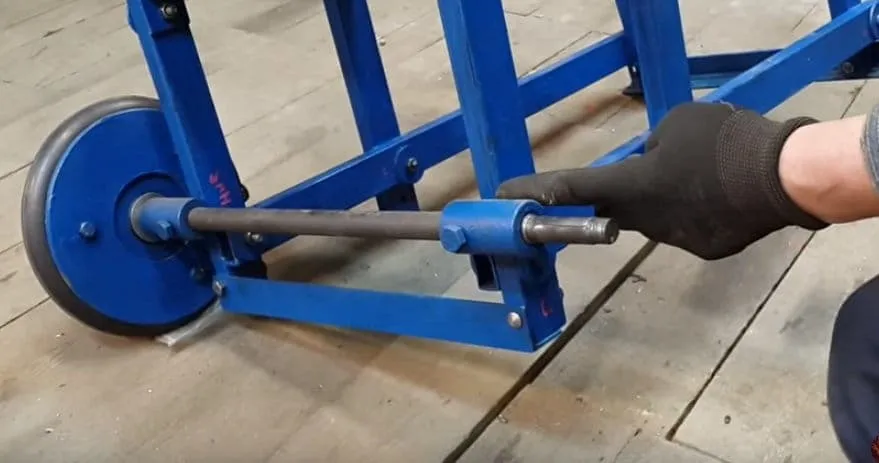

3. В случае мобильной версии приварите оси и установите на них колеса.

1. Далее монтируются столешница с полкой.

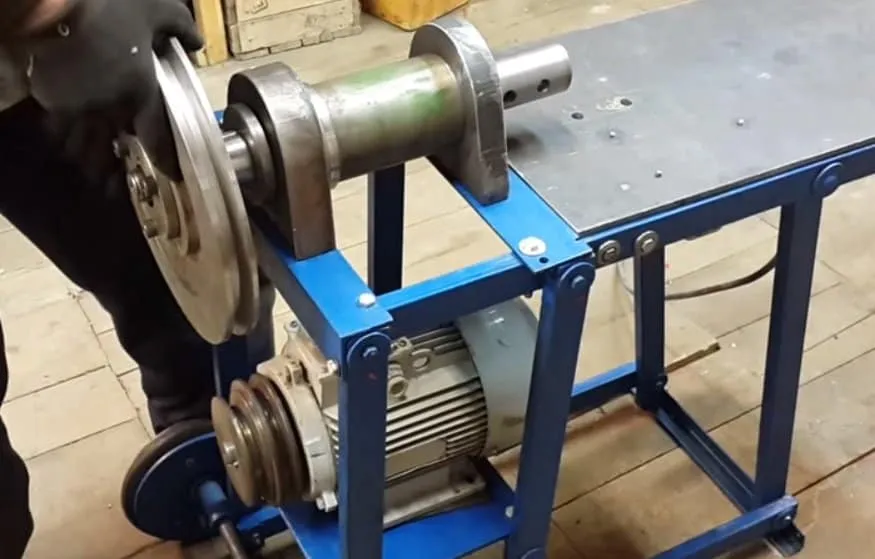

2. Устанавливается электродвигатель и ведущий шкив.
3. Монтируется узел рабочего вала конусного дровокола, ведомый шкив.

1. Натягиваются ремни с проверкой прямолинейности траекторий последних.

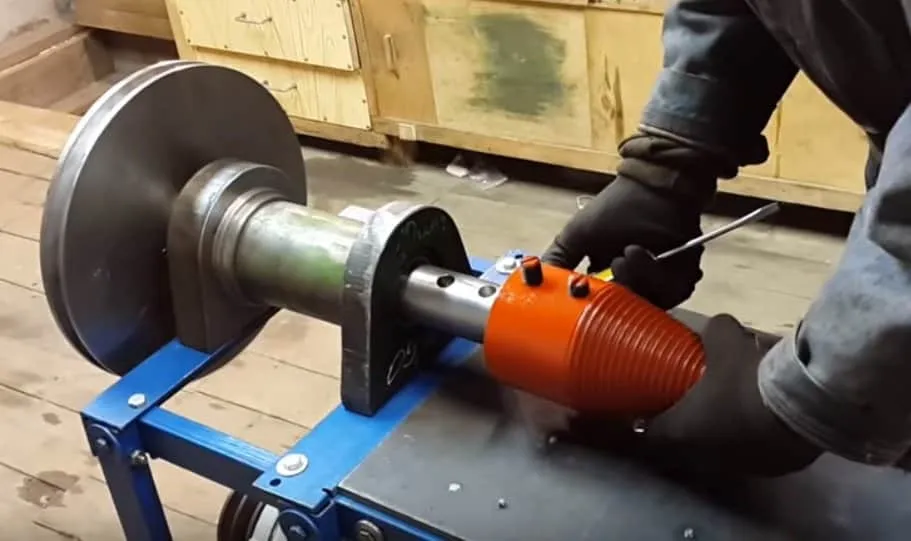

2. На рабочий вал устанавливается морковка и фиксируется винтами.

1. Затем под конусом монтируется рассекатель.
2. Далее производится электрический монтаж проводки, магнитного пускателя, УЗО, подключение электродвигателя.

1. Производится первое включение и проверяется работоспособность дровокола.

На заключительном этапе рекомендовано дровокольный станок защитить от коррозии. При наличии ржавчины, поврежденные участки зачищаются и обрабатываются преобразователем ржавчины. Затем грунтуются и окрашиваются.

Видео: Дровокол своими руками

Техника безопасности при работе с винтовым дровоколом

Самодельный станок для колки дров готов и пригоден к эксплуатации, но при работе с ним следует придерживаться некоторых правил техники безопасности принятых при работе, например на токарном станке:

• одежда должна быть застегнута;
• длинные волосы заправлены;
• работать рекомендовано без перчаток, которые могут быть захвачены кончиком конуса, что приведет к травмам кистей рук.

И самое главное чурбак должен подаваться только вертикально, что исключает возможность заклинивания морковки.

Как видите, потратив совсем немного времени и незначительные денежные средства, Вы сможете на долгие годы решить самую трудоемкую задачу в процессе заготовки дров.
