Совсем недавно мы создавали несколько прикроватных тумб и дамское трюмо с изогнутыми ножками в стиле «Кабриоль». Мне пришла мысль, что читателю было бы любопытно ознакомиться с процессом изготовления этой детали.

  И так, на ровные бруски, сечением 40х40мм. (в случае с маленькими ножками) и сечением 50х50мм. (для больших ножек), мы по шаблону обрисовываем контур ножки, с небольшим припуском, примерно 1-2мм. Шаблон я изготовил из фанеры 6мм. толщиной, а саму форму ножки, для изготовления шаблона увеличили с чертежа — методом печати в натуральную величину. Опиливаем ножки на ленточной пиле.

  Затем, фрезеруем ножки, используя предварительно изготовленные шаблоны.  Мы использовали специальную фрезу, имеющую множество ножей и опорный подшипник снизу. Упирая шаблон в подшипник, мы медленно проводим заготовки вскользь. Для фрезерования ножек мы использовали два шаблона — один для фрезерования вогнутых сторон, другой для выгнутых. Заготовки плотно прижимаются к шаблонам специальными прижимами.

  Вот, таким простым способом мы получаем четыре отфрезерованные ножки для прикроватной тумбы. Причем довольно быстро. Затем излишек ножки по длине опиливается торцовкой.

  Для трюмо ножки изготовили несколько крупнее. Использовали шаблоны более сложной формы, но в целом ножки делались по схожему принципу.

    Далее ножки ошкуривались на осцилляционно-шпиндельном станке, а затем в ручную, зажав заготовку в тиски верстака.

  Затем опиливаем излишек ножки по длине. Опилить крупные ножки оказалось сложнее, пришлось прижимать каждую заготовку струбциной к столу — для того, чтобы избежать перекоса.

  Ну, вот и все. Наши ножки готовы. Этот способ, конечно, не самый лучший, но определенно самый быстрый, и если в ваших изделиях форма ножек часто повторяется — этот способ здорово сэкономит времени. Для внесения ясности мы сняли не большое видео процесса фрезерования. Вот оно.

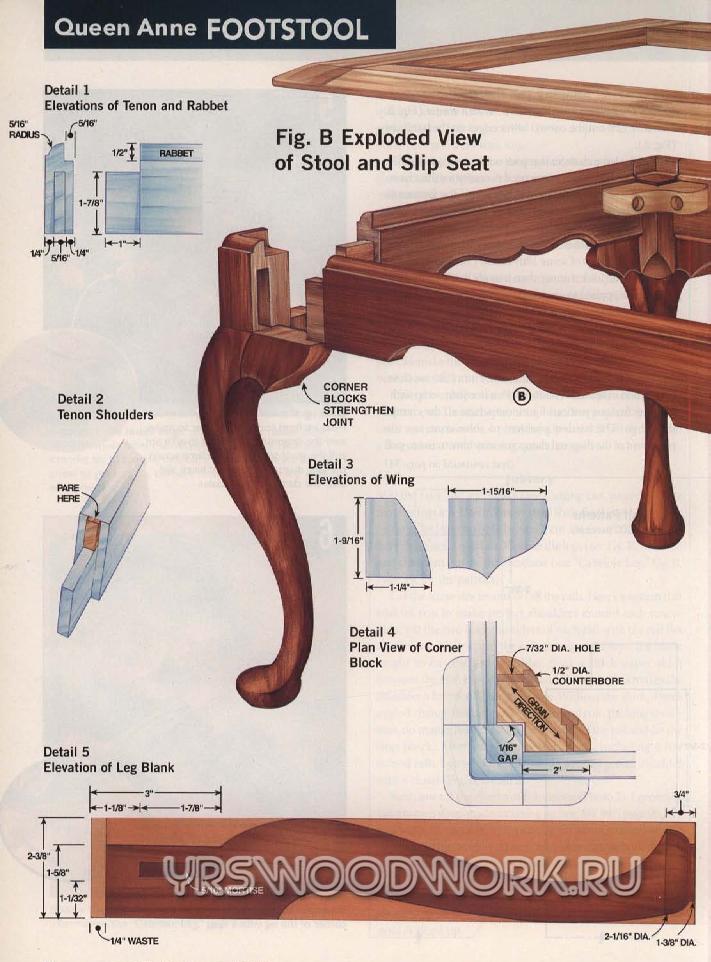

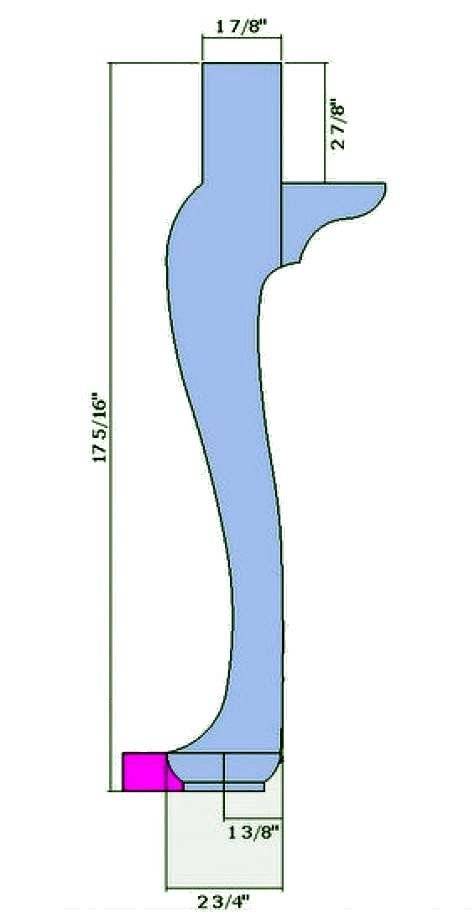

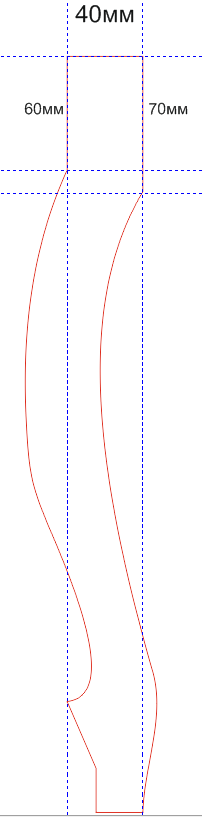

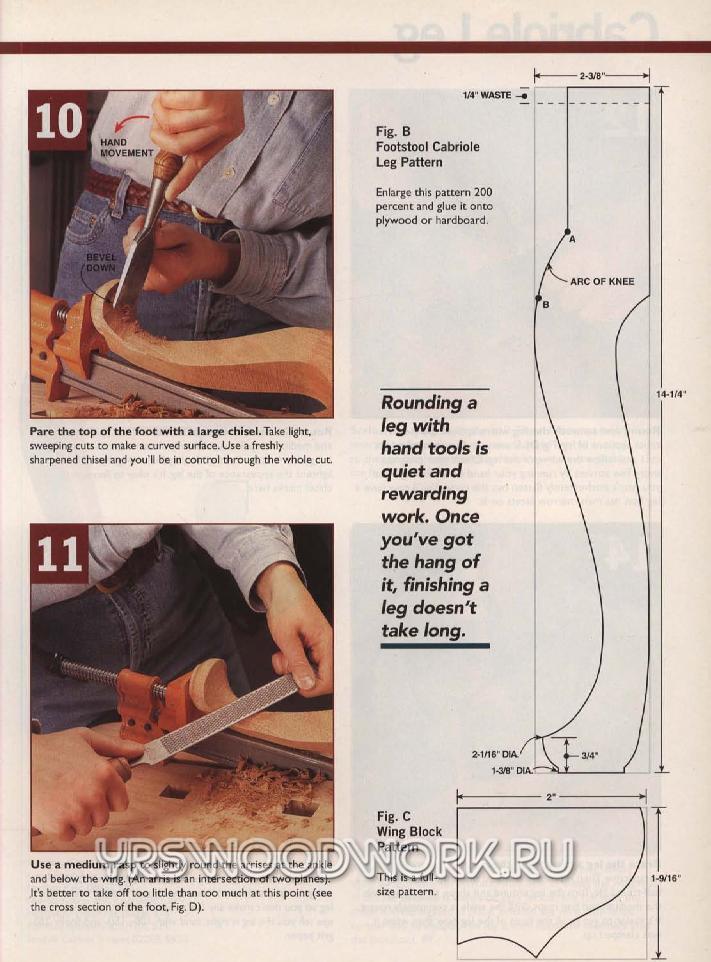

ps Учитывая запросы из статистики сайта при переходе на эту страничку — «трафарет кабриоль«, «чертеж кабриоль«, «чертеж шаблона кабриоль«, хочу дополнить статью рисунком ножки кабриоль. Положил pdf файл с наиболее понравившейся мне ножкой кабриоль в раздел Download . Найду время выложу несколько вариантов ножек.
