Чертеж плана для плоской крыши — изготовление плана плоской кровли

При возведении индивидуального жилого дома необходимо тщательно обдумать все детали, которые могут возникнуть в процессе строительства, а также заранее определить желаемый внешний облик готового сооружения.

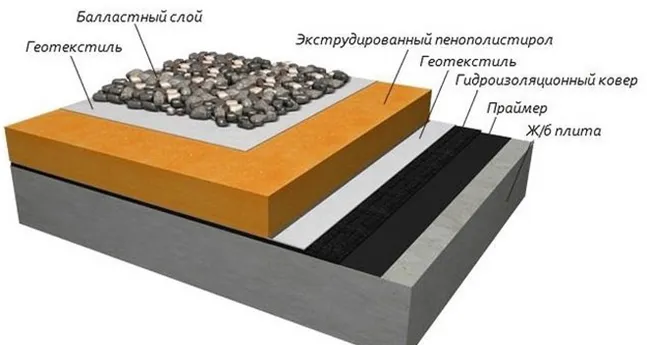

Схема монтажа плоской кровли

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

1. Общая информация об оформлении проекта
2. Преимущества плоской крыши
3. То, что нужно знать о плоской кровле
4. Тонкости  подготовки плана скатной кровли
5. Как выполняется чертеж крыши?

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

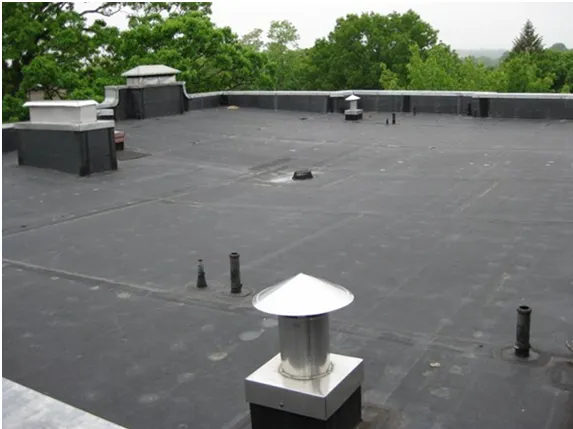

Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются  конструктивные параметры.  Если проектом обусловлена необходимость подрезки листов, важно  предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

– Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения  и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

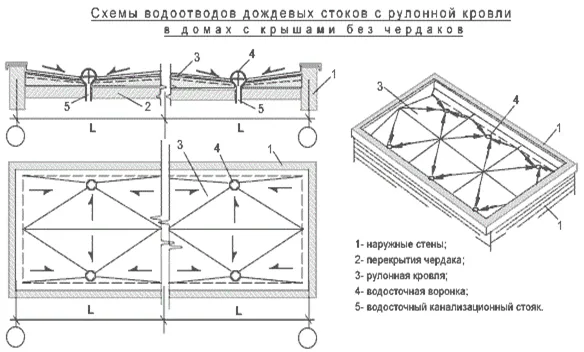

–  Если для вашей местности характерны  затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание  полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

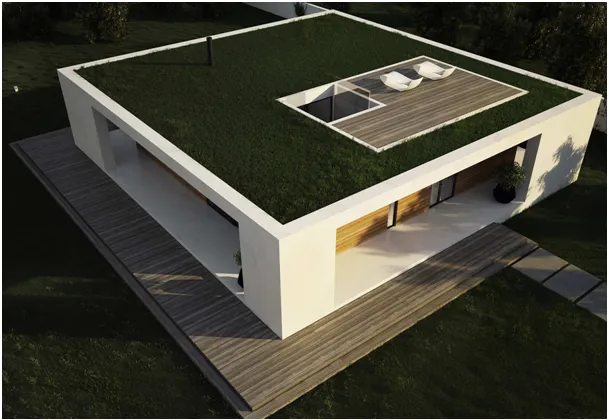

Плоская крыша загородного дома, застеленная газоном

Тонкости  подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %.  Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

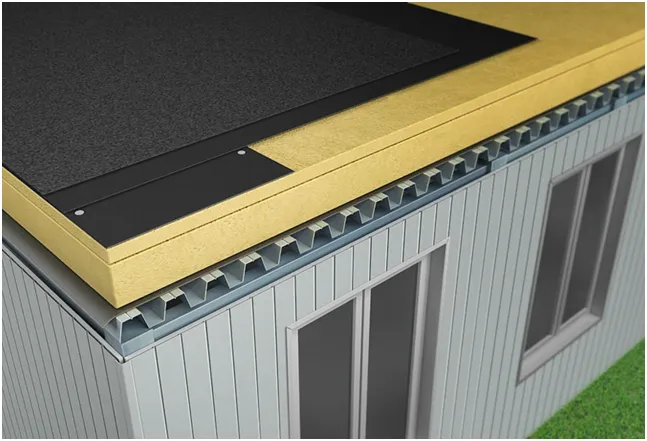

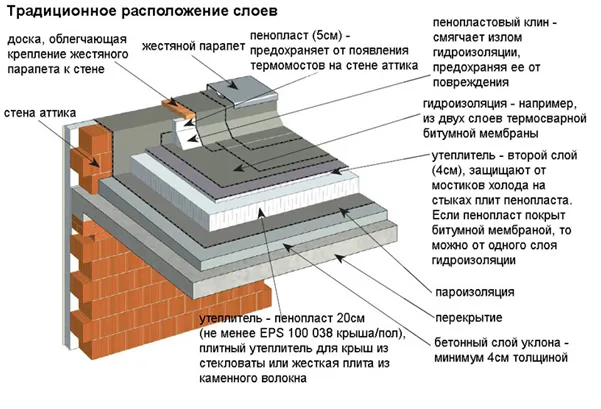

Плоская крыша с утеплителем

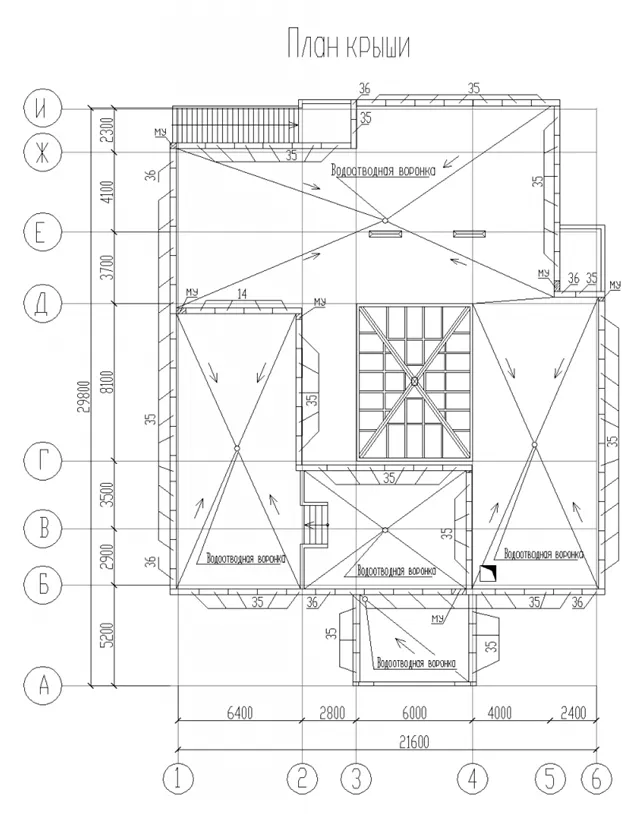

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

• для профнастила важно создать наклон не менее 8 градусов ;
• в случае использования шифера этот показатель возрастает до 20-30 градусов;
• применяя рубероид или же схожие рулонные материалы — 5 градусов;
• отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких.  При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Визуализация процесса укладки

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников,  которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять  специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

1. Первым делом, сооружение обводится линиями.
2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
4. Расположение коньков также отмечается линиями.
5. Визуализируются ендовы, а также коньки.
6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
7. Проставляются углы наклона скатов, а также направленность водостоков.
8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Чем покрыть плоскую крышу дома?

Покрытие для плоской крыши дома зависит от многих факторов, таких как климатические условия, размер крыши, наклон крыши и т.д. Вот некоторые из наиболее распространенных типов покрытий для плоских крыш:

1. Мембранные покрытия: Это популярный вид покрытий для плоских крыш. Эти материалы изготавливаются из резины или пластика, имеют высокую устойчивость к воздействию солнца, воды и других факторов. Такие покрытия имеют долгий срок службы и легко монтируются.

2. Битумная черепица: Битумная черепица является довольно популярным материалом для кровли, и может использоваться и для покрытия плоских крыш. Она имеет высокую устойчивость к ультрафиолетовым лучам и воде, а также отличается хорошей прочностью и долговечностью.

3. Металлическая кровля: Это кровельный материал, который часто используется для покрытия плоских крыш. Он имеет прочную структуру и может быть выполнен в различных цветах и текстурах, что позволяет выбрать наиболее подходящий вариант для конкретного дома.

4. Композитная кровля: Композитная кровля является современным и популярным вариантом покрытия для плоских крыш. Это экологически чистый материал, который отличается высокой устойчивостью к атмосферным явлениям и имеет долгий срок службы.

Кроме перечисленных, есть и другие типы покрытий для плоских крыш, такие как полимерные материалы, битумная рулонная кровля, а также традиционные рубероидные покрытия. При выборе оптимального покрытия для плоской крыши, следует обратиться к профессиональному кровельщику, который поможет выбрать наиболее подходящий материал в зависимости от конкретных требований и условий.
