Чертеж спортивной площадки — разработка проекта

На участке, выделенном для строительства, располагаются многофункциональные спортивные площадки, предназначенные для игр в мини-футбол и мини-баскетбол, а также открытая площадка для гимнастики. Для парковки предусмотрено 61 место, с западной стороны участка размещена сборно-разборная трибуна на 76 мест, а с восточной стороны – строение с раздевалками для переодевания. Если вы интересуетесь деталями, можно ознакомиться с чертежами спортивной площадки.

См. также электроснабжение и освежение спортивной площадки

Проект универсальной строительной площадки с благоустройством. Формат pdf

ГЕНЕРАЛЬНЫЙ ПЛАН ГРАДОСТРОИТЕЛЬНЫЕ УСЛОВИЯ

1. Генплан разработан на основании инженерно-геологических и гидрологических изысканий

Отметки абсолютные.

Разбивку осей проектируемого здания производить по координатной сетке.

Размеры зданий и сооружений даны в осях, в метрах.

Проектные отметки даны в уровне верха покрытия.

Проектная документация разработана в соответствии с Федеральным законом N384. «Технический регламент о безопасности зданий и сооружений», с заданием на проектирование №55-135., с предварительными техническими условиями №55,  градостроительным планом земельного участка 3 от 7.06.2010г.

Проектная документация  соответствует действующим нормам и правилам взрыво- и пожаробезопасности, требованиям экологических, санитарно-гигиенических норм, обеспечивает безопасную эксплуатацию зданий и сооружений, а также безопасное использование прилегающих к ним территорий.

Описание и выбор участка под строительную площадку

По административно-территориальному делению участок под строительство «Универсальной спортивной площадки» с освещением, спортивным оборудованием, трибуной и строением 1,55 Га расположен в юго-восточной части, на территории ОЭЗ. В соответствии с утвержденным проектом планировки территории ОЭЗ постановлением мэра  номер участка — №3.1.

Проект футбольного поля разработан для игры и обучению технике игры.

Территория футбольного поля имеет строительные размеры 23.5×30м. На нем размещается игровое поле размером 18×30м.

 Поле ограждено металлическим ограждением, высотой 4м. Ворота в металлическом ограждении шириной 3  м, и высотой 2,7м. Калитки шириной 1,5 м и высотой 2,1м.

На торцах поля устанавливаются мини — футбольные ворота

   Покрытие футбольного поля предусмотрено травяное искусственное

   Ориентация продольной оси поля – по направлению севера с отклонением на 15 град.

 Универсальная спортивная площадка предназначена для игры и обучению технике игры по волейболу, мини-баскетболу (детский баскетбол).

  Территория универсальной площадки имеет строительные размеры 23.5х14м. На нем размещается игровое поле для мини-баскетбола и волейбола.

  На площадке установлены стойки с баскетбольными щитами и съемные волейбольные стойки для натяжения сетки с тросом и судейская вышка. (ООО «СпортСтройГрупп», г. Москва) Закладные детали для крепления волейбольных стоек устанавливаются после устройства покрытия площадки с последующей заделкой покрытия, непосредственно примыкающего к закладным деталям.

  Покрытие площадки предусмотрено бесшовное водопроницаемое покрытие. Разметка площадки осуществляется по готовой поверхности клеевой краской белого цвета. Ширина разметочной полосы 50мм.

  Для размещения зрителей и запасных игроков отводятся места за пределами площадки у боковых сторон.

  По периметру площадки устанавливается ограждение высотой 4м с металлическими стойками и металлическими сетчатыми панелями. (ООО «Периметр», г. Томск)

Площадка для гимнастики на открытом воздухе:

Площадка для гимнастики представляет собой плоскостное сооружение с габаритами 5х30 м.

Покрытие площадки – перфорированное асфальтовое. В местах приземления предусматриваются параллоновые маты.

    Выполняется благоустройство территории:

— высокий уровень озеленения с устройством газонов и посадкой кустарников и деревьев;

— мощение пешеходных дорожек – плиткой тротуарной «Beser»;

— устройство зон для отдыха с установкой скамеек;

— наружное освещение территории. Предусматриваются светильники – «Сириус», «Констата «KG 1000/190/Е». В качестве освещения спортивных площадок –  опора «ОСС- 6000» с прожекторами.

Технико-экономические показатели:

Наименование                                     Площадь, м2

Площадь благоустраиваемого участка  -7827 м2

Площадь застройки                              — 360 м2

Площадь проездов и площадок             — 4185 м2

Площадь озеленения                            — 3282 м2

Архитектурные решения стройплощадки

Некоторые листы раздела. Для увеличения нажмите на картинку

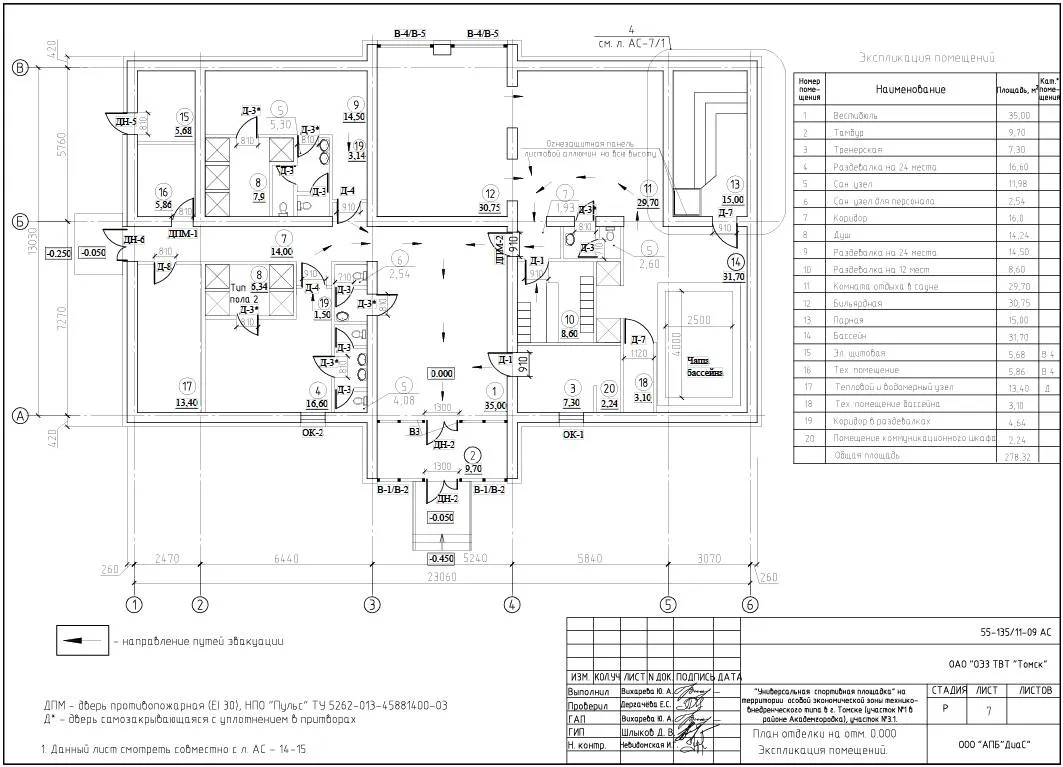

Проектом предусматривается размещение в проектируемом здании: раздевалок, сауны (ОВ сауны), служебных, подсобных и тех. помещений.

Объемно-пространственные и архитектурно-планировочные решения

Проектируемое здание представляет собой 1-эт объем с размерами в осях 13,03х23,06 м. Высота до плиты перекрытия в осях «1-6» — «А-Б» — 4,5 м;  в осях «1-3» — «Б-В» и «4-6» — «Б-В» до горизонтально уложенных плит перекрытия — 3.38 м, до низа наклонно — уложенных плит перекрытия — 2,55 м.

Вход в здание осуществляется через тамбур в осях «3-4» по оси «А».

В здании проектируется две раздевалки, каждая вместимостью 24 места. Из каждой раздевалки предусматривается вход в душевые и сан. узлы.

В осях «Б-В»-«3-6» и «4-6»-«А-Б» располагается набор помещений сауны.  Раздевалка рассчитана на 12 человек. В помещении парильной максимальное количество мест — не более 10 чел. Комплекс помещений сауны выделяется кирпичными стенами — 380 мм и кирпичными перегородками — 120 мм с пределом огнестойкости не ниже EI 45, а также противопожарной дверью с пределом огнестойкости не ниже EI 30, НПО «Пульс»,ТУ 5262-013-45881400-03.

    В осях «5-6» — по оси «А» располагается чаша бассейна с внутренними габаритами — 2,5 х 4м, объем ванны бассейна — 18 м. куб., число купающихся в сутки — 40 чел, уровень воды 1,8 м от низа чаши бассейна.

    В осях «1-2»-«А-В» проектом предусматривается размещение технических помещений.

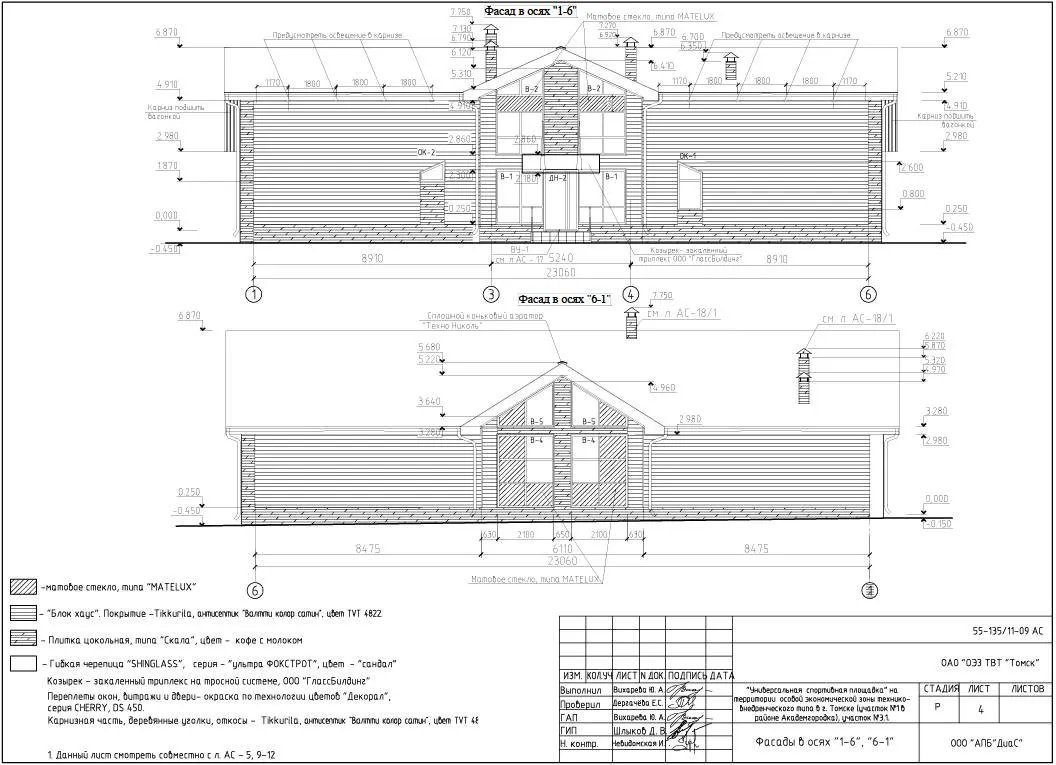

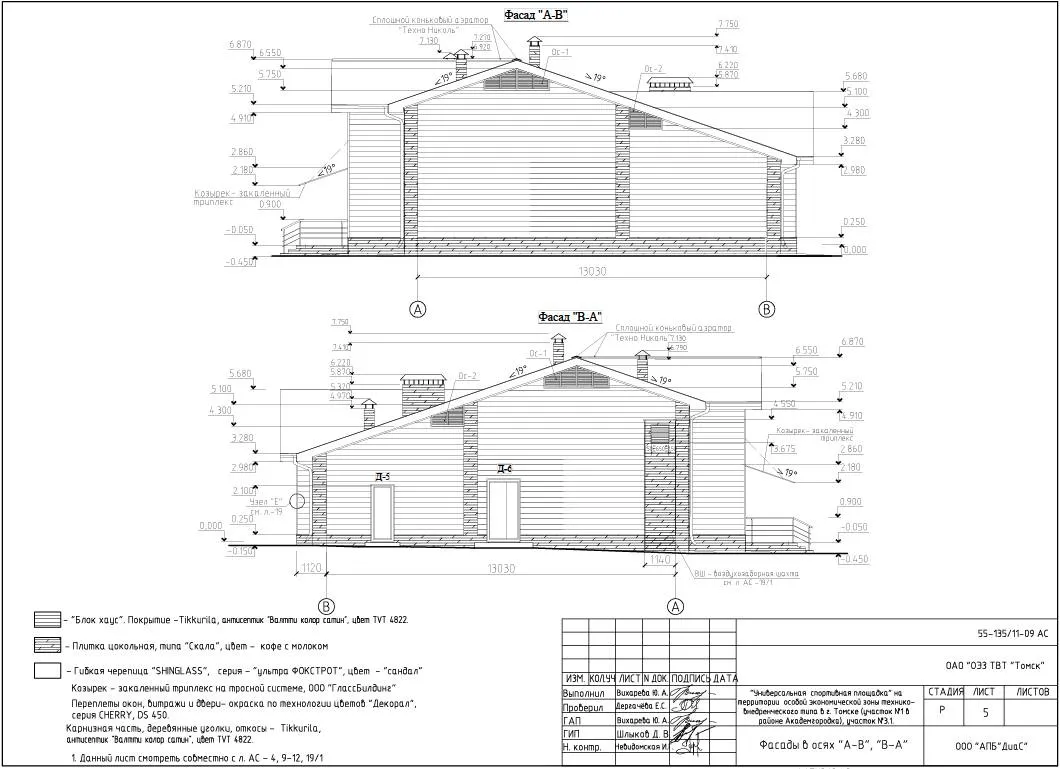

НАРУЖНАЯ ОТДЕЛКА ФАСАДОВ

  В наружной отделке здания предлагается использовать современные отделочные материалы:

— стены  — Блок-хаус, 35х138 мм, Покрытие- антисептик Tikkurila «Валтти колор сатин», цвет TVT 4822,  плитка цокольная, типа «Скала», цвет —  кофе с молоком

— цоколь — Плитка цокольная, типа «Скала», цвет —  кофе с молоком

— кровля – Гибкая черепица «SHINGLASS»,   серия — «ультра ФОКСТРОТ», цвет  — «сандал»

— козырек — закаленный триплекс на тросной системе, ООО «ГлассБилдинг»

— переплеты окон, витражи и двери- окраска по технологии цветов «Декорал», серия CHERRY,

 DS 450., частичное заполнение витража из стекла типа «MATELUX»

— дверные наружные блоки окна, витражи, двери  – алюминиевый профиль, ООО «ГлассБилдинг»

— карнизная часть, деревянные уголки, откосы – покрываются: антисептик Tikkurila «Валтти колор сатин», цвет TVT 4822,

— Покрытие навеса открытой трибуны — сотовый поликарбонат, цвет прозрачный

          — Несущие элементы навеса из металлоконструкций — покрываются грунтовкой и краской  для металла типа FEIDAL, Ral  6021

           — Водосточная система – пластиковая «ТехноНИКОЛЬ», цвет коричневый

ВНУТРЕННЯЯ  ОТДЕЛКА ПОМЕЩЕНИЙ

1. Перегородки: из  кирпича керамического по ГОСТ 530-2012.

Отделка стен и перегородок – вагонка (липа), керамогранит, витраж стеклянный на алюминиевом профиле ООО «ГлассБилдинг», водоэмульсионная краска.

2. Полы – деревянный настил (лиственница), керамогранитная плита, ковролин, мозаика для бассейнов (чаша бассейна)

3. Потолок – вагонка (липа), подвесная система « ARMSTRONG», водоэмульсионная краска.

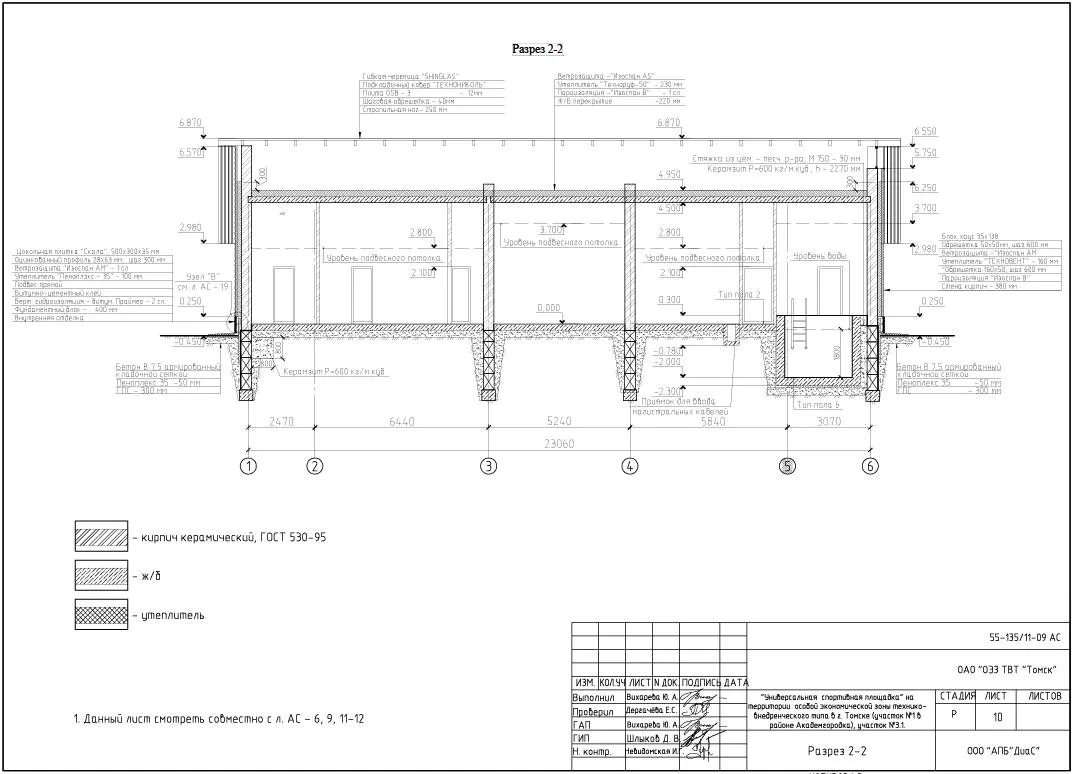

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ

      Конструктивная схема — бескаркасная с продольными и поперечными несущими стенами;

• Фундаменты — сборные ж/б блоки ГОСТ 13579-78* по монолитной ж/б ленте, запроек-тирован на основании технического отчета по инженерно-геологическим изысканиям выполненного филиалом ФГПУ  ИСК «Росатом» в 2008г.

Глубина заложения фундамента от планировочной отметки составляет 2,4м.

Несущим слоем для фундамента выбран суглинок мягкопластичный,  из неблагоприятных факторов имеет место средне и сильнопучинистые суглинки залегающие в приделах глубины промерзания.   При производстве работ в зимнее время или консервации строительства на зимний период времени, предусмотреть специальные мероприятия не допускающие промораживания и замачивания грунтов в основании фундамента.

Для производства бетонных работ при отрицательных температурах воздуха применять специальные мероприятия по утеплению (согласно СП 70.13330.2012).

Под подошвой фундамента запроектирована подготовка из ГПС t=100мм, обратная засыпка пазух котлована производить непучинистым грунтом (ГПС) с послойным тромбованием через 20-30см. Вертикальные элементы фундамента- бетонные блоки высотой 600мм уложенные на Ц/П раствор, в углах и на пересечении усиленные арматурной сеткой. По обрезу фундаментных блоков укладывается горизонтальная гидроизоляция из двух слоев Изола. Вертикальные поверхности  блоков, соприкасающихся с грунтом обмазываются битумным Праймером.

• Внутренние  и наружные стены запроектированы из керамического кирпича  М150 на растворе М100.

• Армирование внутренних и наружных стен выполняется конструктивно кладочными сетками из арматуры класса Вр-I Ø4 с размером ячейки 50х50 мм по всему периметру наружных и внутренних стен. армирование выполнять через каждые 10рядов кладки по высоте.

• Перегородки — керамический кирпич М 150 толщиной 120 мм, на растворе М 100 высотой до 4м. По длине перегородки раскреплены вертикальными стойками из прокатного швеллера N14п и армированы арматурной сеткой через 20 рядов кладки по высоте.

• Перекрытия — сборные железобетонные пустотные плиты с монолитными участками. Крайние плиты в осях 1-6, Б-В уложенные    под уклоном по краям анкеруются анкером А-3 заведенным в тело кладки. Анкер А-3 устанавливается в тело кладки до начала монтажа плит перекрытия .

• Стропильные ноги из древесины хвойных пород II сорта, влажностью не более 20%. Стропильные и подстропильные конструкции запроектированы из досок  брусков и бруса квадратного сечения, все элементы стропильной системы крепятся на гвоздях и  скобах.

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИИ

Цоколь — бетонные блоки по ГОСТ 13579-78*, снаружи утеплен теплоизоляционными  плитами «Пеноплэкс-35» — 100мм по ТУ 5767-001-56925804-2003. Утеплитель покрывается 1 слоем ветрозащиты «изоспан АМ» и отделывается цокольной плиткой  типа»Скала».

Монтаж цокольной плитки осуществляется на оцинкованный профиль 28х63 с шагом 300 мм. В месте примыкания утеплителя к дверным проемам  выполнить защитный слой по  утеплителю из цем — песч. раствора по сетке «рабица» толщиной 40 мм.

 Фундаменты — сборные ж/б блоки ГОСТ 13579-78* по монолитной ж/б ленте.

 Перекрытия — сборные железобетонные по сер.1.141.1-1. вып. 60, 63 — 220мм с монолитными участками — бетон В15.

 Конструкция чердачного перекрытия:

— ж/б перекрытие — 220 мм,

— Пароизоляция — «Изоспан В» — 1 сл;

— Утеплитель «Техноруф -50» — 230 мм;

— Ветрозащита «Изоспан AS» — 1 сл.

 В осях «3-4» — «Б-В» — проектом предусматривается мансардная теплая кровля с деревянной стропильной системой.

  Конструкция мансарднной кровли:

— Гибкая черепица «SHINGLASS»,(«Технониколь»)

— Подкладочный ковер «Технониколь»

— Плита «OSB-3» — 12 мм

— Шаговая дерев. обрешетка — 40 мм

— Контрбрус/вентканал — 30 мм

— Гидроизоляция «Изоспан AS» — 1 сл.

— Утеплитель «Технолайт Оптима» («Технониколь»)- 200 мм

— Контрутеплитель «Технолайт Оптима» («Технониколь»)- 50 мм/брус 50х50 мм, шаг 600 мм

— Внутренняя отделка — вагонка

   Наружные стены — кирпич керамический полнотелый по ГОСТ 530 -2007 — 380мм, М 150 на р-ре М 100.

  Конструкция наружных стен с отделкой «блок-хаус»:

— Внутренняя отделка (по проекту АС)

— Стена кирпичная — 380 мм по ГОСТ 530-2007

— Пароизоляция «Изоспан В» — 1 сл.

— Деревянная обрешетка 160х50мм, шаг 600 мм

— Утеплитель «Техновент» («Технониколь») — 160 мм

— Ветрозащита «Изоспан АМ» — 1 сл.

— Деревянная обрешетка 50 х50, шаг 600 мм

— Блок-хаус («Лесная Компания»,г. Томск) — 35х138 мм

— Блок — хаус покрыть однослойной лазурью типа Einmal-Lasur HSplus, цвет — «красный  кедр».

   Конструкция  наружных стен с отделочным камнем «Скала»:

— Внутренняя отделка (по проекту АС)

— Стена кирпичная — 380 мм по ГОСТ 530-2007

— Пароизоляция «Изоспан В» — 1 сл.

— Подвес прямой оцинкованный

— Утеплитель «Техновент» («Технониколь») — 160 мм

— Ветрозащита «Изоспан АМ» — 1 сл.

— Оцинкованный профиль — 28х63 мм, шаг 300 мм

— Цокольная плитка  типа»Скала»

Стены в осях «Б-В» по оси «3» и «4»; стена в осях «3-4» по оси «Б» выше уровня чердачного перекрытия утепляются «Техновент «-160 мм (ТЕХНОНИКОЛЬ) с устройством ветрозащиты в виде «Изоспан AS»-1 сл.

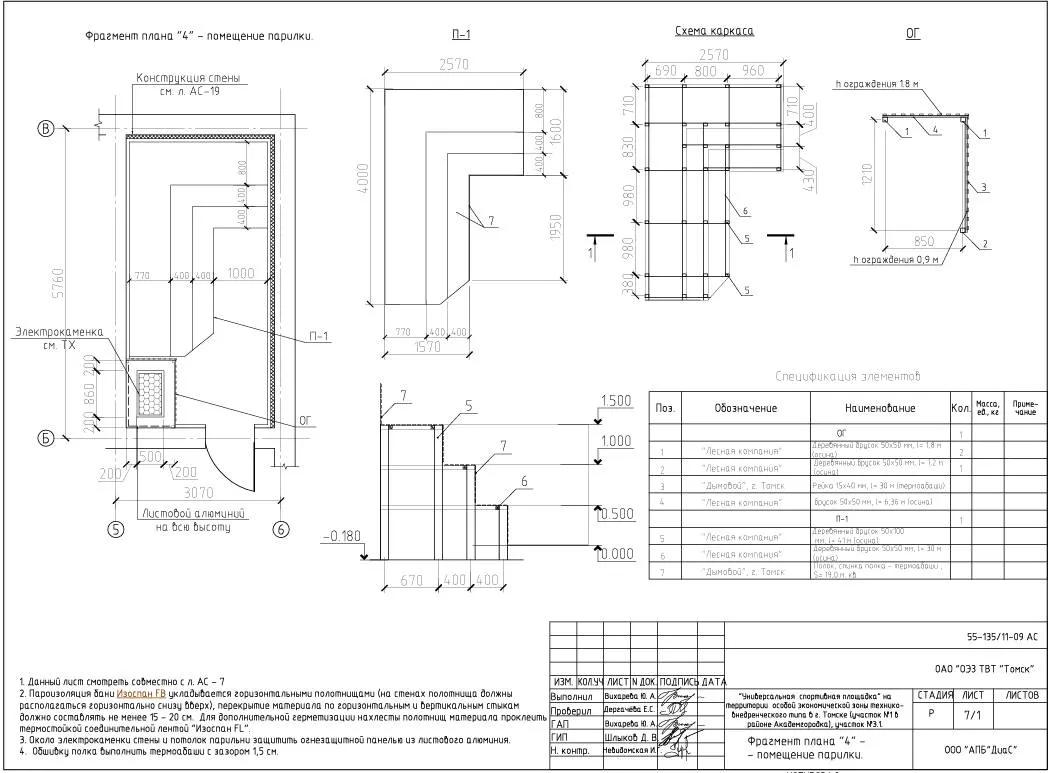

Наружные стены и потолок в помещениии парильной с внутренней стороны утеплить мин. плитой на базальтовой основе (НГ) — 70 мм. На стены и потолки (под вагонку) уложить пароизоляцию для саун «Изоспан FB» — 1 сл. отражающей поверхностью внутрь помещения.

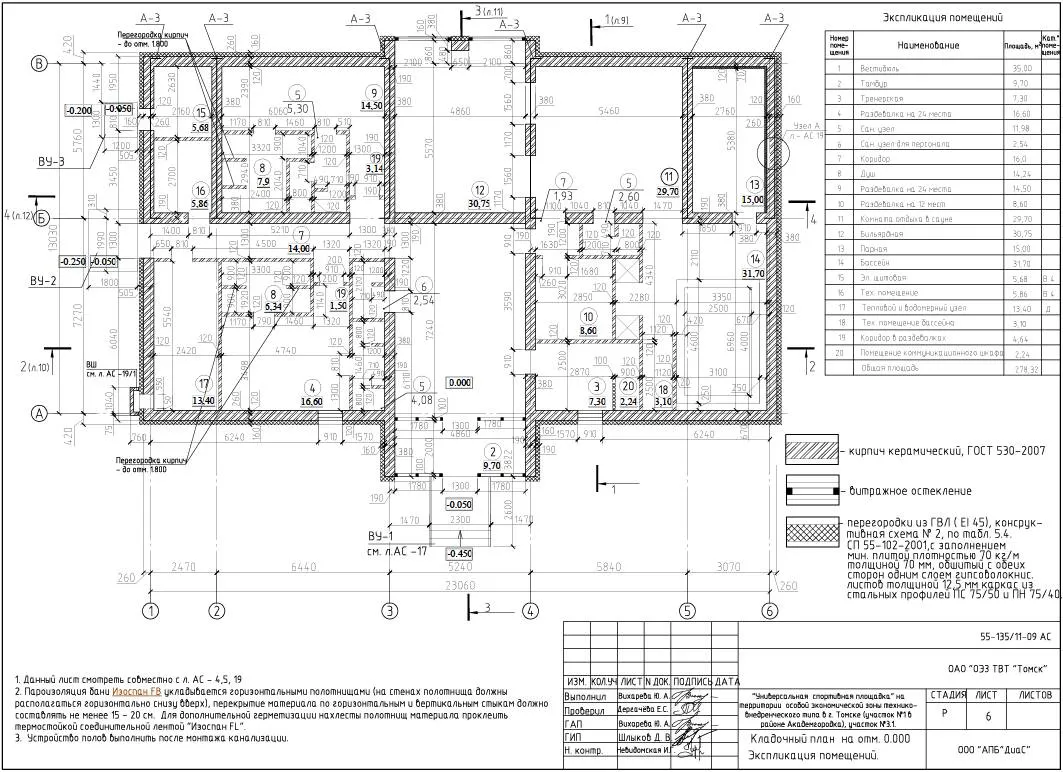

Внутренние стены — из керамического кирпича толщиной 380 мм (ГОСТ 530-2012).

Перегородки — из керамического кирпича толщиной 120 мм (ГОСТ 530-2012) раскрепленные металлическими стойками, индивидуальный витражный блок.

Кровля — двускатная с наружным организованным водостоком (пластиковая система «ТехноНиколь», цвет – коричневый). Уклон кровли — 19 град.

Конструкция кровли состоит:

— гибкая черепица «SHINGLAS»

— подкладочный ковер «Технониколь» — 1 сл.

— плита OSB-3 — 12 мм.

— Шаговая деревянная обрешетка — 40 мм

— Стропильные деревянные ноги   — 250 мм

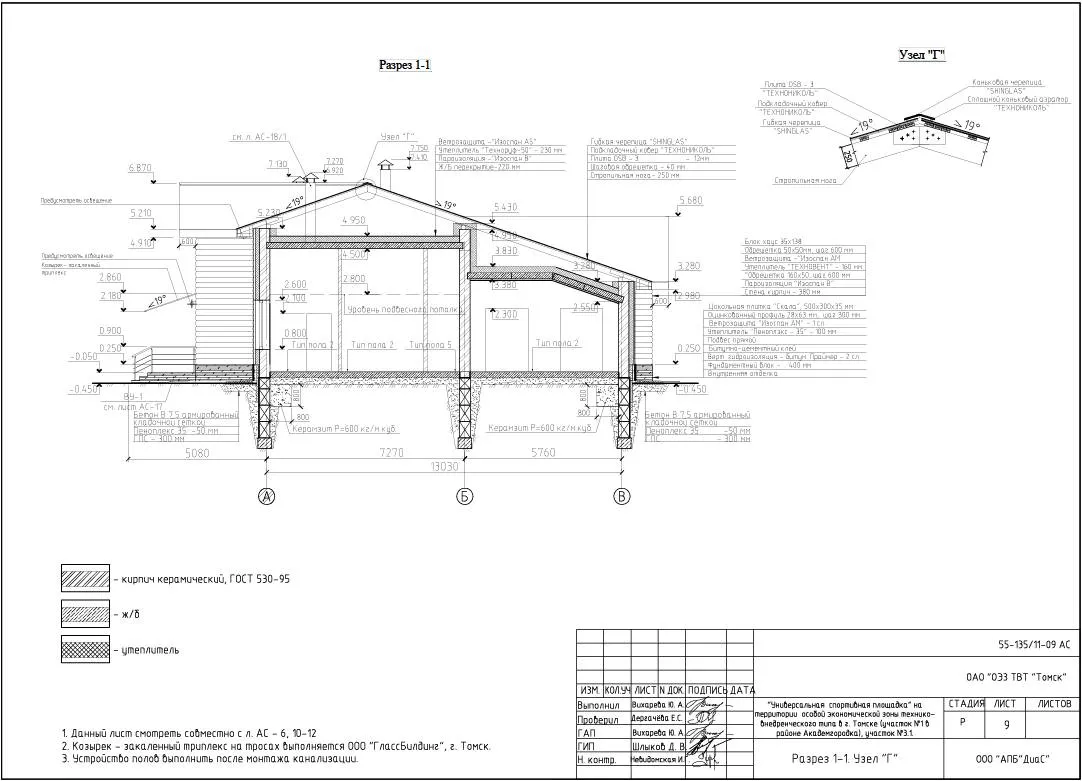

Кровля  в осях «3-4» — «Б-В» — мансардная теплая. Уклон — 32 град. конструкция  теплой кровли  в осях «3-4» — «Б-В»:

— Гибкая черепица «SHINGLAS»

— Плита «OSB — 3» — 12 мм

— Шаговая деревянная обрешетка — 40 мм

— Вент. зазор — 50 мм

— Гидроизоляция «Изоспан  AS» — 1 сл.

— Утеплитель «Технолайт Оптима» (ТЕХНОНИКОЛЬ») — 200 мм

— Пароизоляция «Изоспан В» — 1 сл.

— Контрутепление — «Технолайт Оптима» (ТЕХНОНИКОЛЬ») — 50 мм/брус 50х50 мм, шаг 600 мм

— Внутренняя отделка (по проекту АС)

  Навес над главным входом — закаленный триплекс, уклон 19 град.

  Отмостка —   бетон В 7.5, армированный клад. сеткой  шириной 1м и уклоном i=1/15.

  Покрытие навеса над открытой трибуной выполняется из сотового поликарбоната толщиной 10 мм. Уклон  11 град.

ЗАЩИТА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОТ РАЗРУШЕНИЯ, ГНИЕНИЯ И КОРРОЗИИ.

Для защиты фундаментов, находящихся в земле,  от разрушения проектом предусматривается:   вертикальная гидроизоляция —  2 слоя битумного Праймера («ТехноНиколь»);

горизонтальная гидроизоляция – 2 слоя Изола..

Покрытие деревянного «блок – хаус», карнизной части, деревянных уголков, откосов из вагонки – антисептик Tikkurila «Валтти колор сатин», цвет TVT 4822. В качестве грунтовки  используется грунтовочный антисептик «Валтти- Похьюсте».

Металлические несущие конструкции навеса открытой трибуны покрываются грунтовкой и краской  для металла типа FEIDAL.

Устройство полов выполнить после монтажа канализации.

По периметру кладки вент. шахты (под гибкую черепицу) положить ендовный ковер «SHINGLAS» и завести его на кладку вентиляционной шахты на 300 мм по высоте, под ендовный ковер выполнить обмазочную гидроизоляцию  мастикой «Фиксер» (ТЕХНОНИКОЛЬ»).

 В местах прохождения фановых труб положить проходной элемент «ТЕХНОНИКОЛЬ». Монтаж произвести под подкладочный ковер «ТЕХНОНИКОЛЬ» при помощи кровельных гвоздей.

При монтаже кровли в зимний период сплошного настила из плиты OSВ-3″ необходимо оставить зазор между листами 3 мм.

Для вентиляции подкровельного пространства , в коньке кровли,  необходимо предусмотреть сплошной коньковый аэратор «ТехноНиколь», а в карнизах зазоры между обшивкой — 30 мм.

Подкладочный ковер «ТЕХНОНИКОЛЬ» укладывать только на кровле с уклоном 19 град.

В ендовах «Барьер ОС ГЧ» укладывать шириной 1м, по 50 см на каждый скат. Вдоль карнизного свеса «Барьер ОС ГЧ» укладывать на величину вылета плюс на 60 см от плоскости фасада стены. Остальная поверхность ската укрывается подкладочным ковром «ТЕХНОНИКОЛЬ» (на кровле с уклоном 19 град.). Укладку рулонного материала вести снизу вверх с нахлестом в поперечном направлении 100 мм, в продольном — 150 мм. К основанию крепить специальными оцинкованными гвоздями с широкой шляпкой через каждые 250 мм. Места нахлеста промазать битумной мастикой «ТЕХНОНИКОЛЬ».
