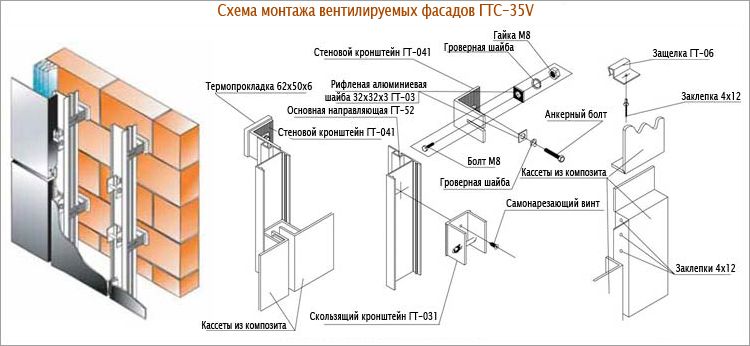

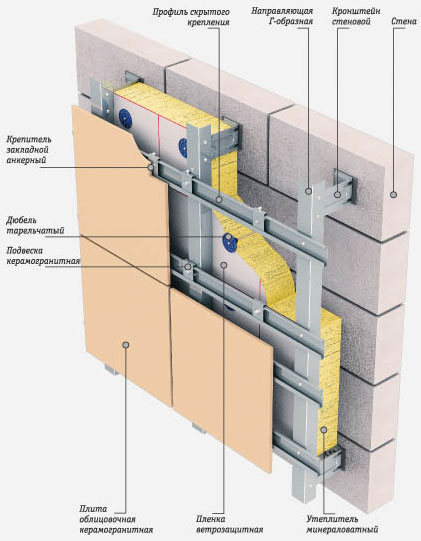

Чертеж вентилируемого фасада — фиксация на стене.

Альбомы технических решений по устройству вентилируемых фасадов производства «НВФ Стандарт» в формате DWG и PDF

• Навесной фасад системы серии Sirius 100 для облицовки керамогранитными плитами с видимым креплением и утепления наружных стен зданий и сооружений различного назначения
• Навесной фасад системы серии Sirius 200 для облицовки кассетами из металлокомпозитных материалов и металла и утепления стен зданий и сооружений различного назначения
• Навесной фасад системы серии Sirius 300 для облицовки плитами из агломерированного и натурального камня и утепления наружных стен зданий и сооружений различного назначения
• Навесной фасад системы серии Sirius 400 для облицовки асбо- и фиброцементными плитами и утепления наружных стен зданий и сооружений различного назначения

#технические_решения@dwgformat #фасады@dwgformat #dwg@dwgformat

Показать список поделившихся

22K

Ненавижу вентилируемые фасады

Множество факторов влияют, Михаил. Например, их экологичность под вопросом, они представляют опасность для людей, горят, обладают недолговечностью, а также могут привлекать крыс. Ваш вопрос о целесообразности использования вентилируемого фасада имеет смысл, особенно если он не обладает сертификацией и был собран некачественно. Строители в данном случае должны благодарить заказчиков, которые выбирают надежные композитные материалы, успешно прошедшие процесс сертификации.

Если говорить о «вентилируемом фасаде на чертеже»…

Влад, а что именно там не экологично? что горит? В чем опасность .и зачем крысам там жить?

Влад, судя по массовости применения и отсутствию проблем с прохождением экспертизы, даже в жилищном строительстве, претензии к ним только у вас )))

горит облицовка из композита, это точно… неэкологично — минватой дышать не совсем полезно, а мыши как раз ее любят ))

Михаил, так если он не сертифицирован и сделан на коленках то конечно.скажите спасибо заказчикам которые берут де…вый композит,не прошедший сертификации.

Михаил, мыши минвату которая так же сертифицирована не едят.

любой композит, по-моему, всегда в сердечника имеет полимер, который горит. а про мышей — ну вы им показывали сертификаты, чтоб они не ели? или они неграмотные были у вас? кнауф и урсу едят точно.

Михаил, а Кнауф не производит утеплители . А чем вы предлагаете заменить данный тип фасада ?

ну вот беда, только что заложил кнауф инсулейшн TS37 и TR37… что теперь снабжение будет делать, где искать? печаль-беда ))))))

Странно фасадные системы не любите а закладываете нонсенс.

а кто говорил, что я не люблю? я ими и не занимаюсь… а когда приходится — начинаю не любить ))

Влад, полный бред. Дилетант.

Михаил, композит фасадный — Г1, его нельзя использовать в очень узком перечне зданий, типа дошкольные и медицинские. Роквул, Изовер, Тизол, Изба — ни разу на объектах с этими утеплителями не видел грызущих их мышей. Вы заложили TS37, чья плотность не превышает 30кг/м3 и ещё более мягкий рулонный утеплитель TR37, который вообще на фасадах никем не используется и поэтому на него даже нет ТС на их сайте.
Вы начинаете их не любить, просто потому что в них не разбираетесь, вот и все.

)) я и не говорил, что TS/TR на фасад закладывал )

Снег, аргументировано. По взрослому

Влад, каков фактаж, таково и опровержение.

Что то не один сборник не открылся?

Vasilii, это обычные файлы приложены — pdf и dwg. Что выдает при открытии?

Vasilii, это похоже на локальную проблему, может пдф ридер не открывает, может dwg просмотрщика нет. Попробуйте с компьютера. (У меня все открывается даже с телефона.)

Как перенести чертеж в Автокаде?

Если у вас есть чертеж на бумаге и вы хотите перенести его в программу AutoCAD, есть несколько способов сделать это:

1. Оцифровать чертеж с помощью сканера или фотоаппарата. Затем открыть файл с отсканированным изображением в AutoCAD и начать на его основе создавать новый чертеж. Для этого вам может понадобиться использовать команду «Attach» или «Insert» для вставки изображения в чертеж.

2. Создать новый чертеж в AutoCAD, настроить масштаб и прочие параметры для соответствия оригинальному чертежу, а затем начать переносить на новый чертеж контуры, линии, размеры и другие элементы с помощью команды «Draw».

3. Использовать специальные программы для переноса чертежей из формата бумажного носителя в электронный. Например, существуют программы-распознаватели текста и изображений, которые могут преобразовать бумажный чертеж в векторный формат, совместимый с AutoCAD.

В любом случае, перенос чертежа в AutoCAD может потребовать некоторой работы и времени, поскольку может понадобиться настраивать масштаб, проверять точность размеров и форм, а также добавлять недостающие детали и элементы.
