Уже давно мечтал создать что-то уютное для отдыха на свежем воздухе рядом с баней после парилки. Не для купания, а скорее для того, чтобы выйти наружу в халате, расслабиться и посидеть под открытым небом.

Полный размер

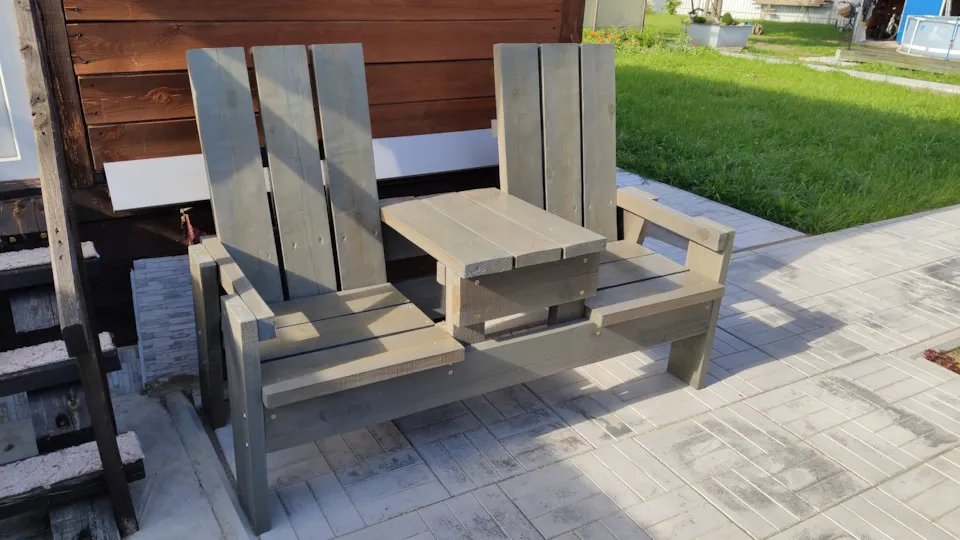

Что получилось.

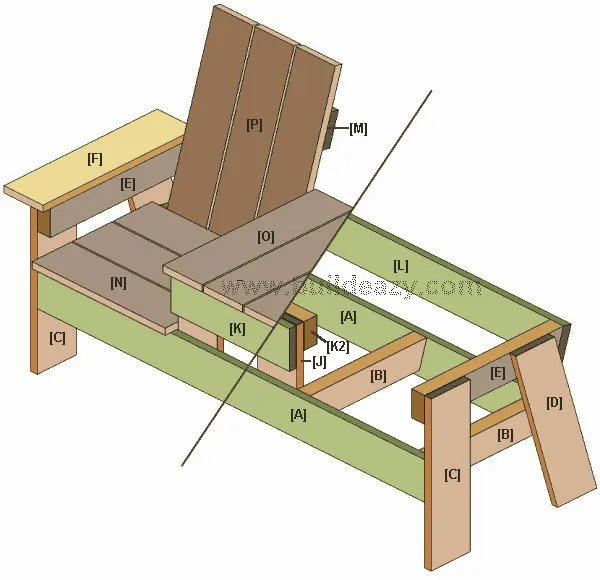

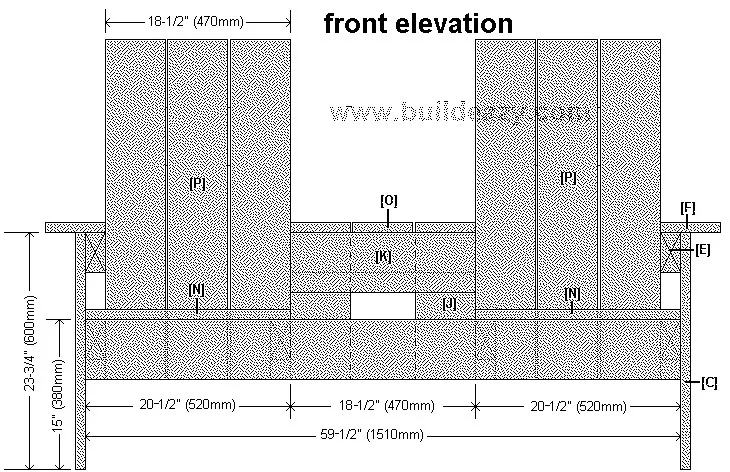

Далее, текст с размерами, чисто в помощь. Мне лично хватило картинок.

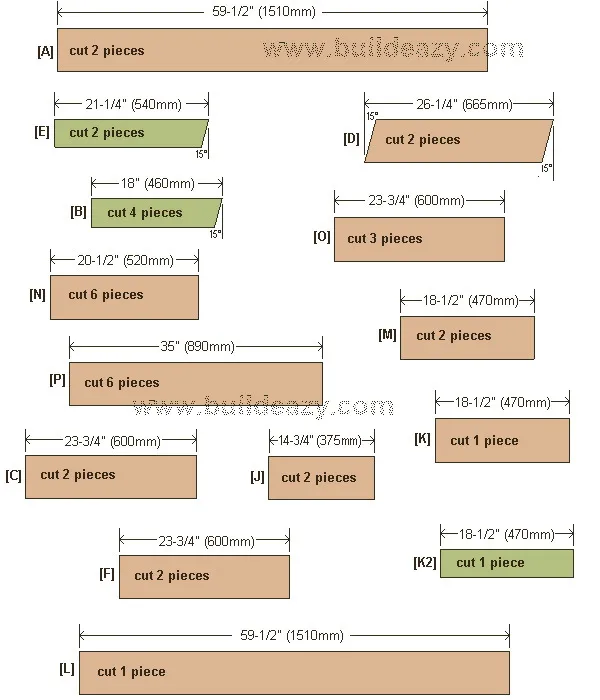

(Все части представляют собой пиломатериалы размером 1 × 6 (25×150 мм), кроме частей [B], [E], [K2]
Кусочки [B], [E], [K2] представляют собой пиломатериалы 2 × 4 (100 мм x 50 мм).

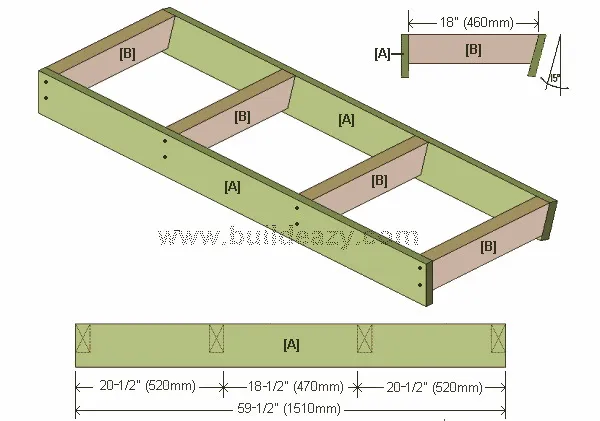

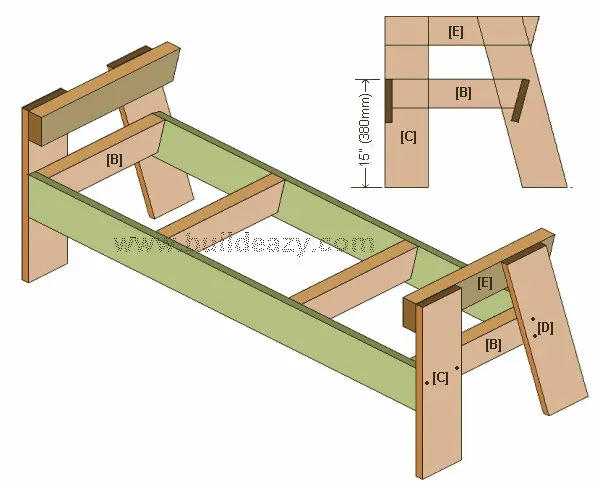

[A] передние и задние элементы рамы сиденья: 2 шт. @ 59-1 / 2 ″ (1510 мм).
[B] Поперечины каркаса сиденья: 4 штуки по 18 ″ (460 мм), наклоненные назад на 15 градусов с одного конца.
[C] передняя ножка: 2 шт. @ 23-3 / 4 ″ (600 мм).
[D] Задняя ножка: 2 шт. @ 26-1 / 4 ″ (665 мм) в целом, под углом 15 градусов с обоих концов, параллельно.

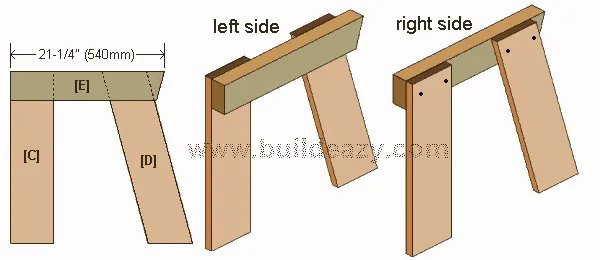

[E] Подлокотник: 2 шт. @ 21-1 / 4 ″ (540 мм), наклонены назад на 15 градусов с одного конца.
[F] подлокотник: 2 шт. @ 23-3 / 4 ″ (600 мм).

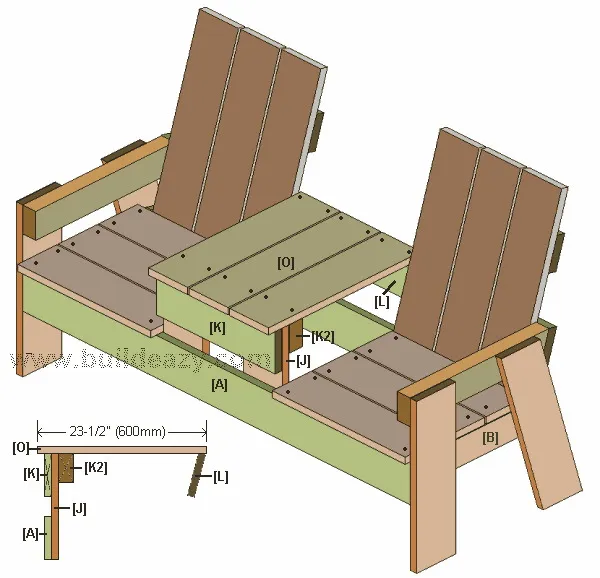

[J] стойка рамы стола: 2 шт. @ 14-3 / 4 ″ (375 мм).

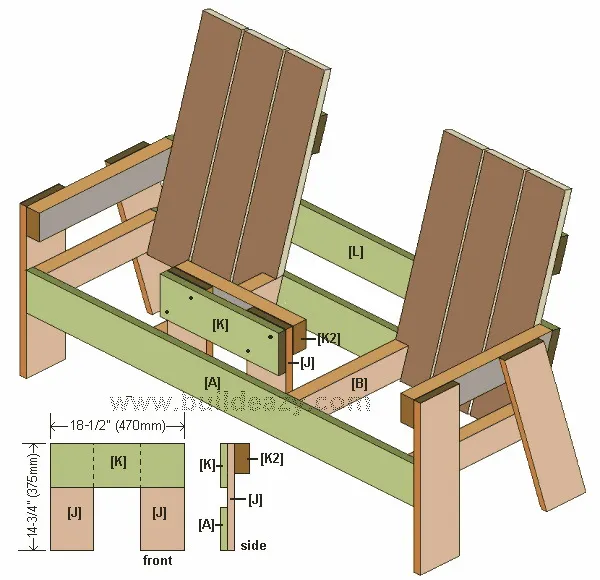

[K] Наружная передняя направляющая рамы стола: 1 шт. @ 18-1 / 2 ″ (470 мм).
[K2 ] Внутренняя передняя направляющая рамы стола: 1 шт. @ 18-1 / 2 ″ (470 мм).
[L] задняя опора рамы стола: 1 шт. @ 59-1 / 2 ″ (1510 мм).
[M] Верхняя направляющая спинки: 2 шт. @ 18-1 / 2 ″ (470 мм).
[N] планки сиденья: 6 штук @ 20-1 / 2 ″ (520 мм).
[O] планки стола: 3 штуки @ 23-3 / 4 ″ (600 мм).

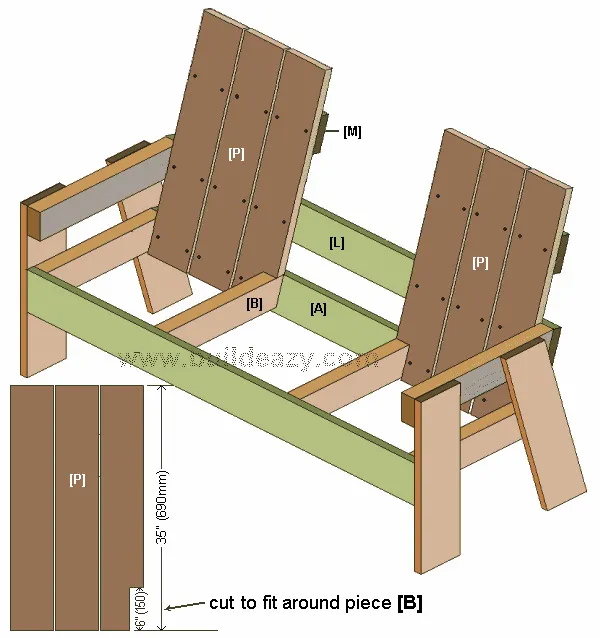

[P] планки спинки: 6 штук по 35 ″ (890 мм).
)
P/S
Подлокотники еще не зрабил!

Как называются части скамейки?

Скамейка обычно состоит из следующих основных частей:

1. Спинка (или спинной упор) — вертикальная часть, которая поддерживает спину сидящего на скамейке.

2. Сиденье — горизонтальная часть, на которую садятся люди.

3. Подлокотники — боковые элементы, расположенные на уровне сиденья, на которые можно опираться руками.

4. Ножки (или опоры) — вертикальные элементы, которые поддерживают скамейку и обеспечивают ее устойчивость.

5. Перемычки (или подпятники) — горизонтальные элементы, которые соединяют ножки скамейки, обеспечивая ее дополнительную устойчивость.

6. Различные декоративные элементы — резные узоры, кованые элементы, элементы ковки, резные фигуры и т.д.

В зависимости от дизайна и функциональности скамейки, она может иметь и другие части, например, боковые ручки для подъема, специальные крепления для крепления к земле и т.д.
