Чертежи скамеек из профиля

На чтение 4 мин Просмотров 36к. 26.03.2020 21.06.2021

На данной странице представлены оригинальные чертежи скамеек в форматах PDF и Solidworks. Представлены модели скамеек из профильной трубы и дерева. В разделе «Чертежи» будет постепенно добавляться больше чертежей изделий из металла, включая скамейки из профильной трубы.

я делал по фотографиям с европейских сайтов

Крутые чертежи за 50 рублей или 300 рублей за месячную подписку

Подпишитесь на рассылку, чтобы не пропустить новые статьи и чертежи:

Подписывайтесь на мой телеграм канал. Все мои чертежи в одном месте ЗДЕСЬ

1. №1
2. Чертеж сборка
3. Деталировка скамейки
4. №2
5. Сборка скамейки 2
6. №3
7. Сборка скамейки 3
8. Деталировка скамейки 3
9. Чертеж скамейки №4
10. Сборка скамейки 4
11. №5
12. Сборка скамейки 5
13. Чертеж скамейки №6
14. Сборка скамейки 6
15. Еще чертежи
16. Заключение

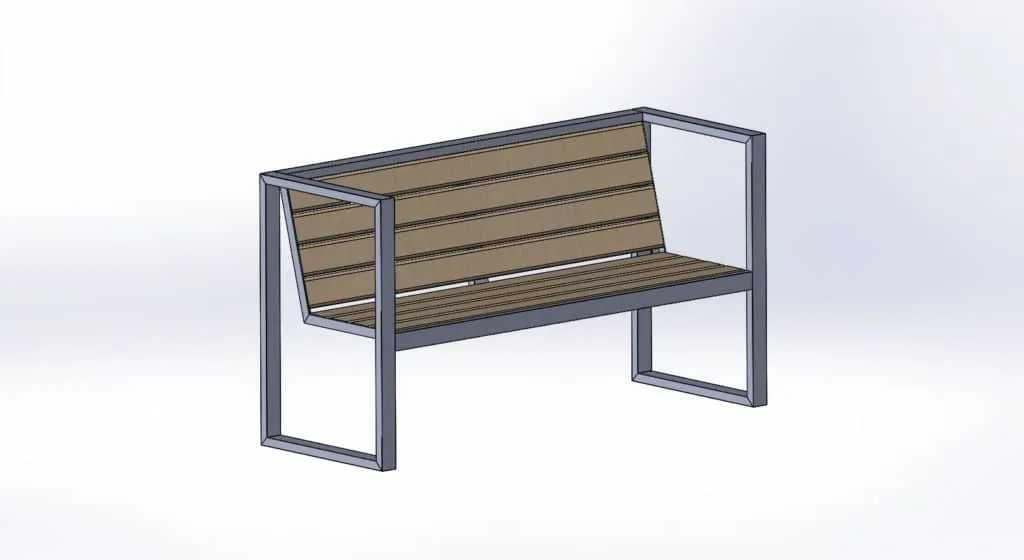

№1

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1660х670х915мм

Используемые материалы:

• прямоугольная труба 80х40мм,
• квадратная 20х20 и доска 1500х100х40мм.
• скамейку можно производить как из железа, так и из нержавейки.

Чертеж сборка

Деталировка скамейки

Скачать чертеж скамейки можно ниже

Скачать чертеж

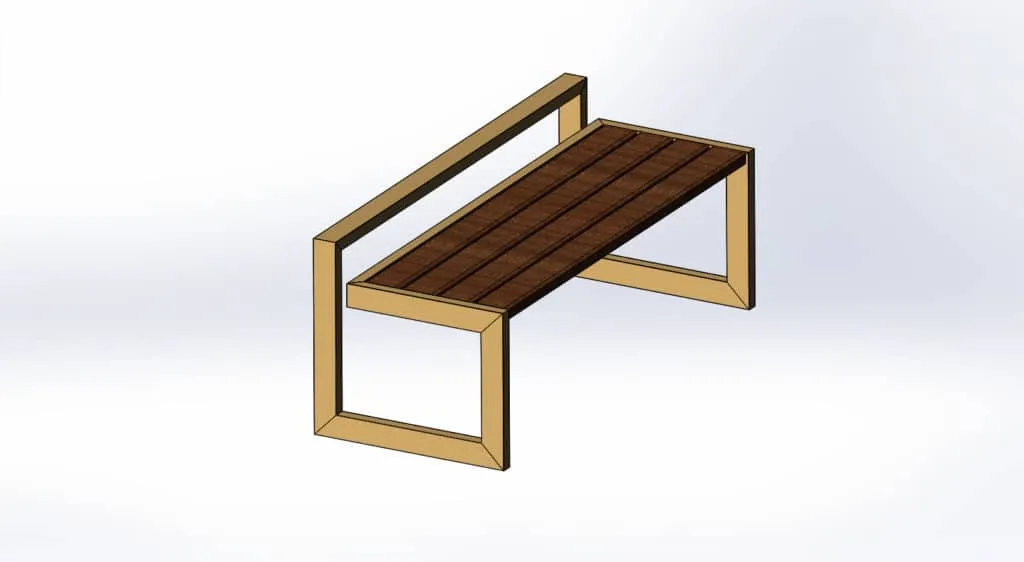

№2

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1640х680х660мм

Используемые материалы:

• прямоугольная труба 80х40мм
• доска 1560х120х40мм
• скамейку можно производить как из железа, так и из нержавейки.

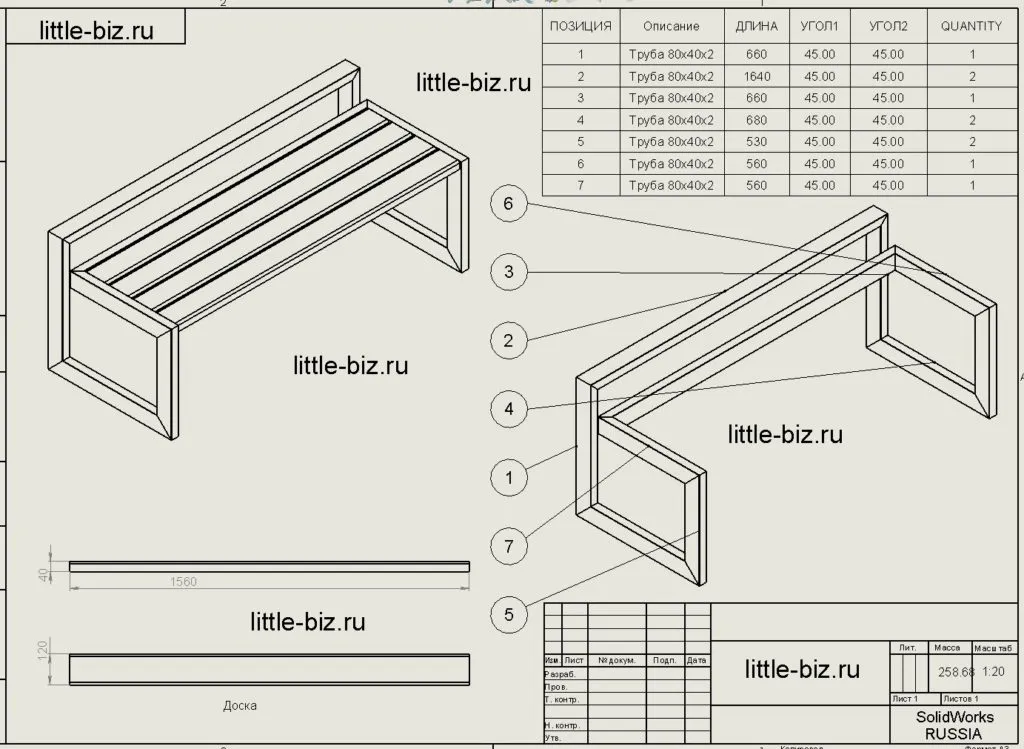

Сборка скамейки 2

Скачать чертеж скамейки можно ниже

Скачать чертеж

№3

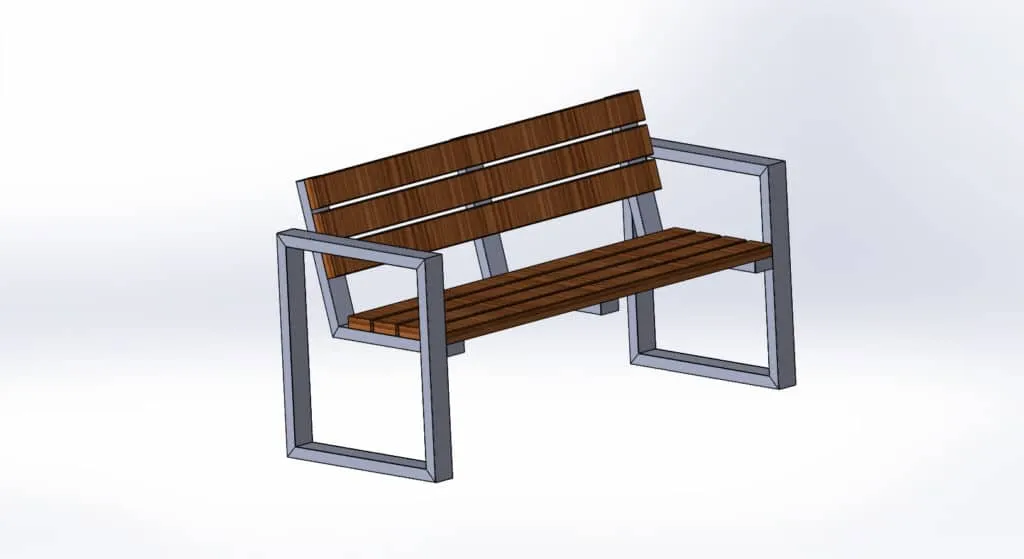

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1660х600х900 мм

Используемые материалы:

• прямоугольная труба 60х30 мм
• доска 1532х130х30 мм
• уголок 32х32мм.
• скамейку можно производить как из железа, так и из нержавейки.

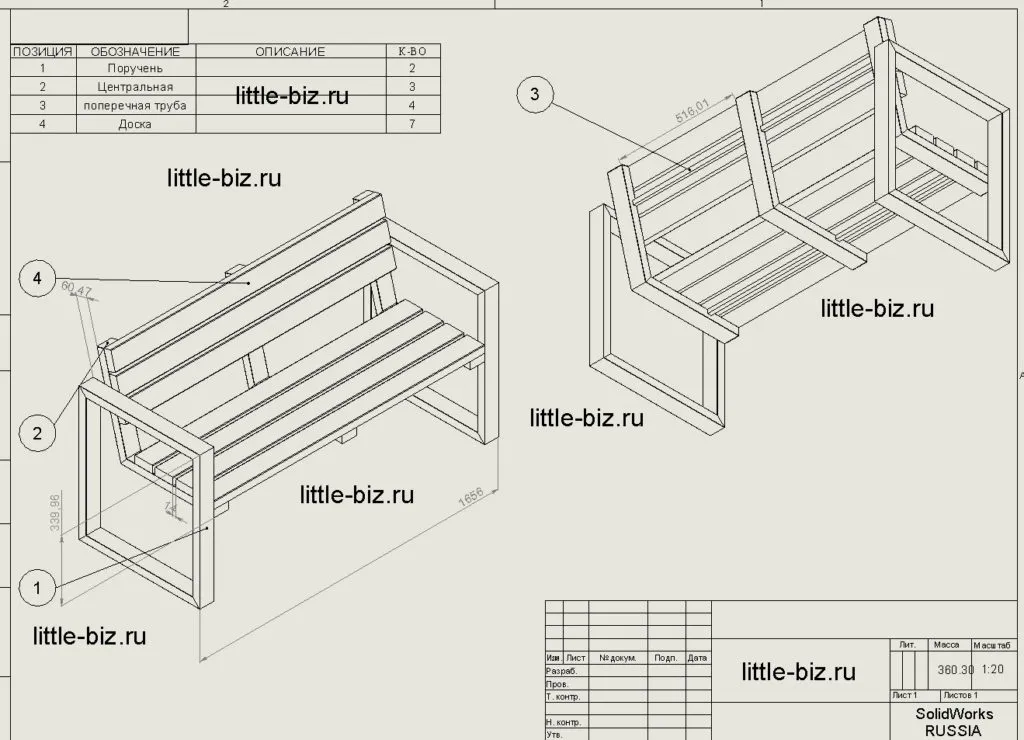

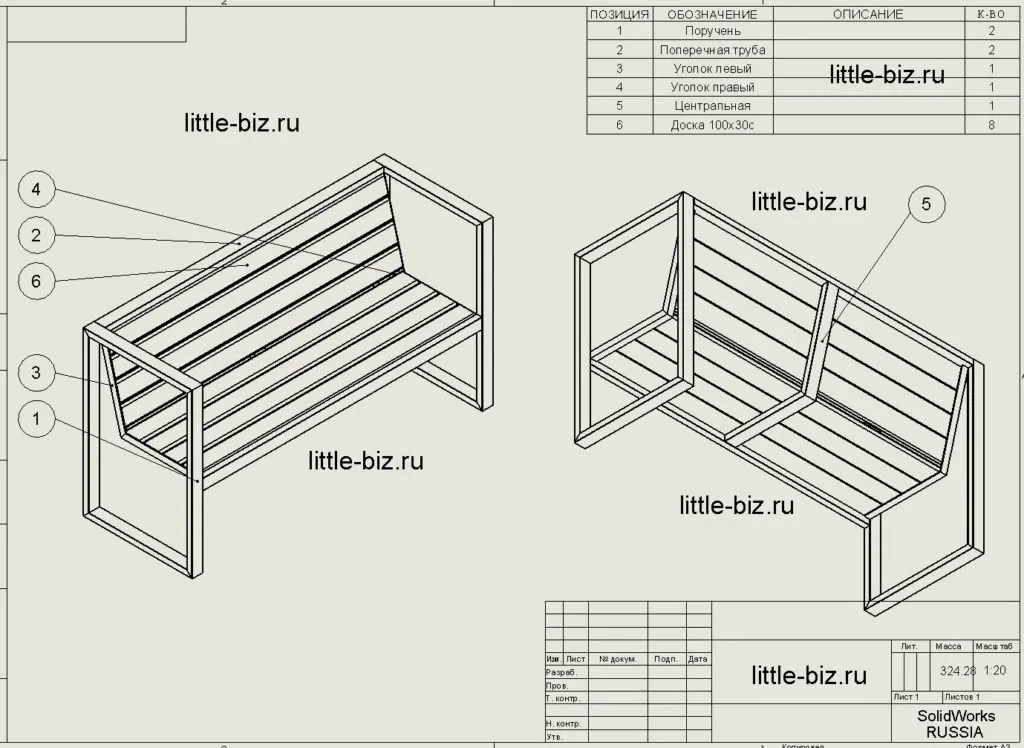

Сборка скамейки 3

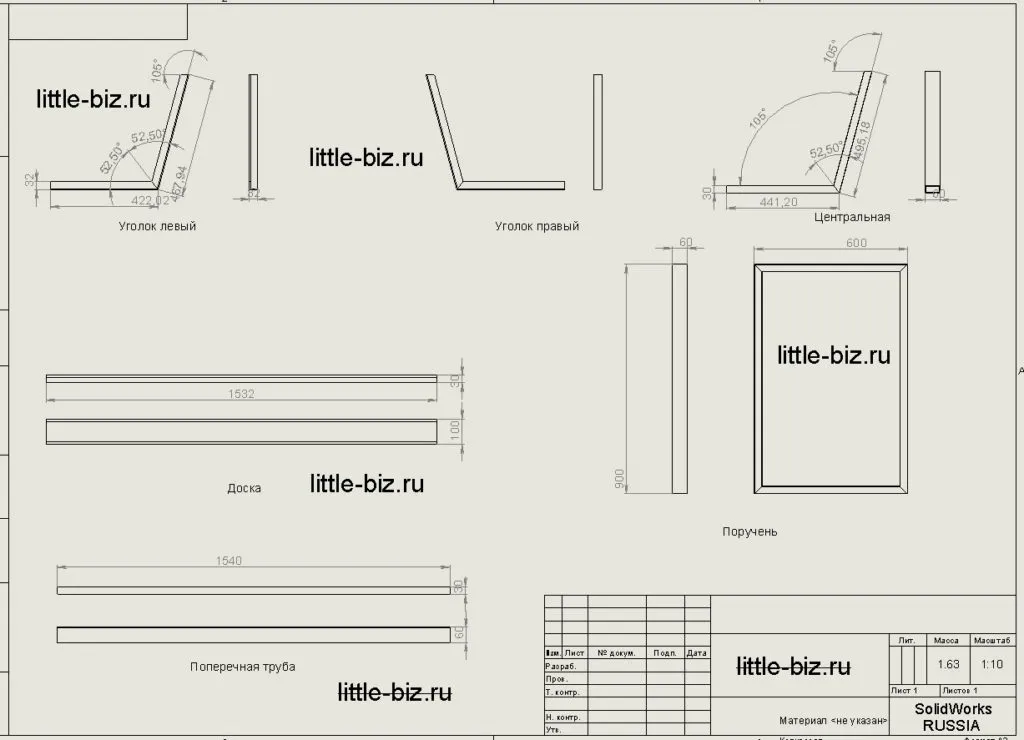

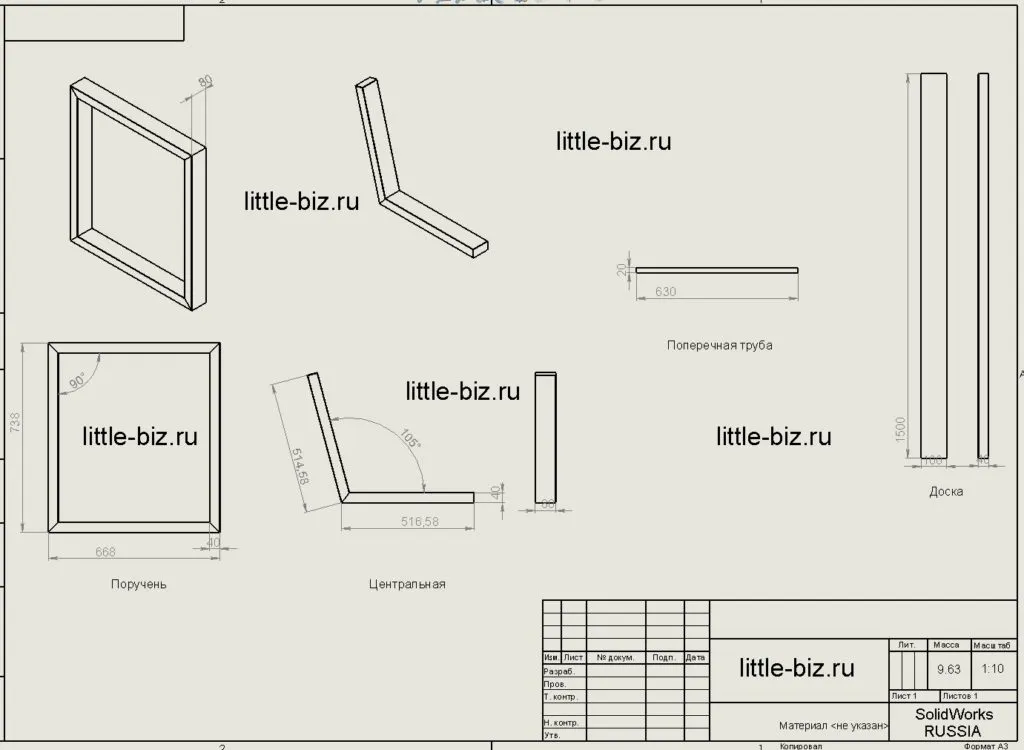

Деталировка скамейки 3

Скачать чертеж скамейки можно ниже

Скачать чертеж

Чертеж скамейки №4

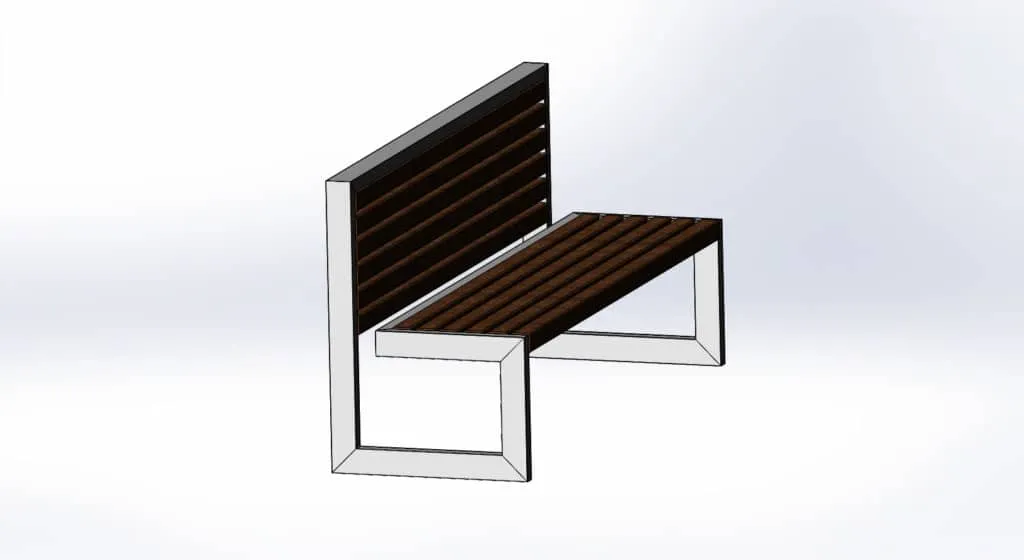

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1840х630х910 мм

Используемые материалы:

• прямоугольная труба 80х40 мм
• брусок 1800х60х60 мм
• скамейку можно производить как из железа, так и из нержавейки.

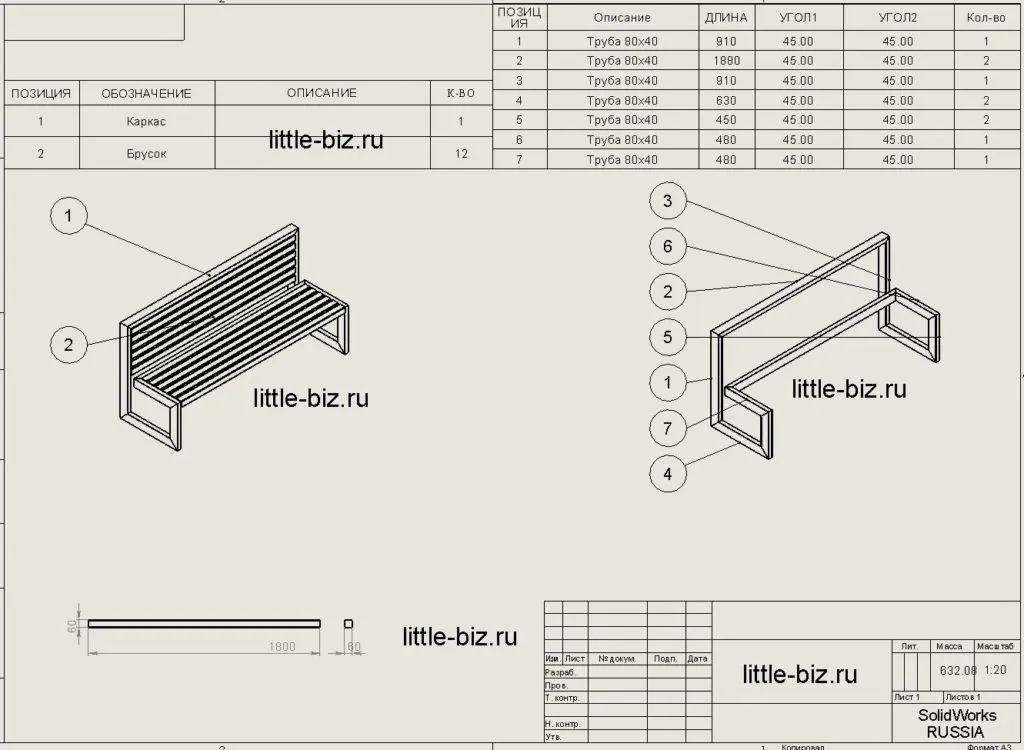

Сборка скамейки 4

Скачать чертеж скамейки можно ниже

Скачать чертеж

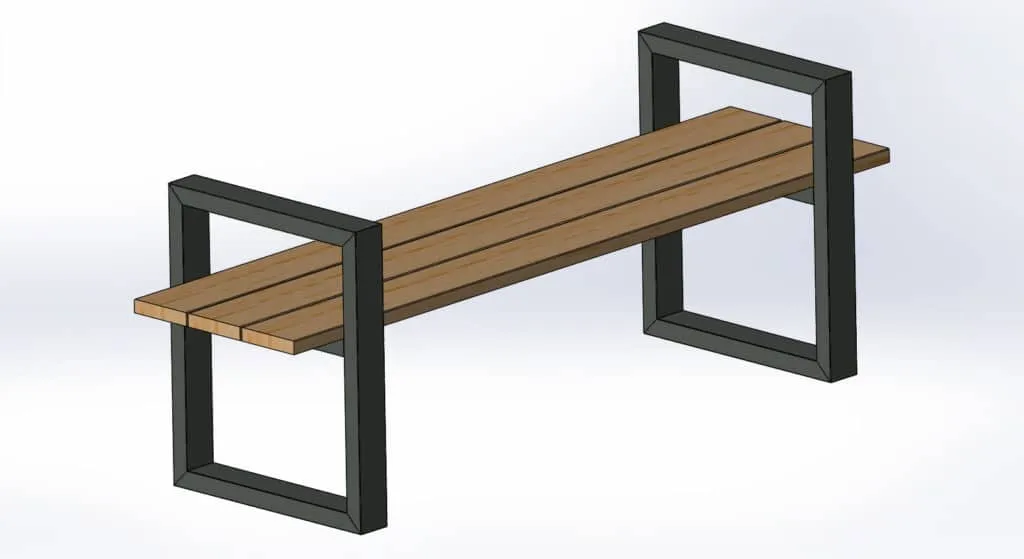

№5

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1800х540х660 мм

Используемые материалы:

• прямоугольная труба 80х40 мм
• труба 1340х40х20 мм
• доска 1800х150х30 мм
• доска 540х80х20 мм
• скамейку можно производить как из железа, так и из нержавейки.

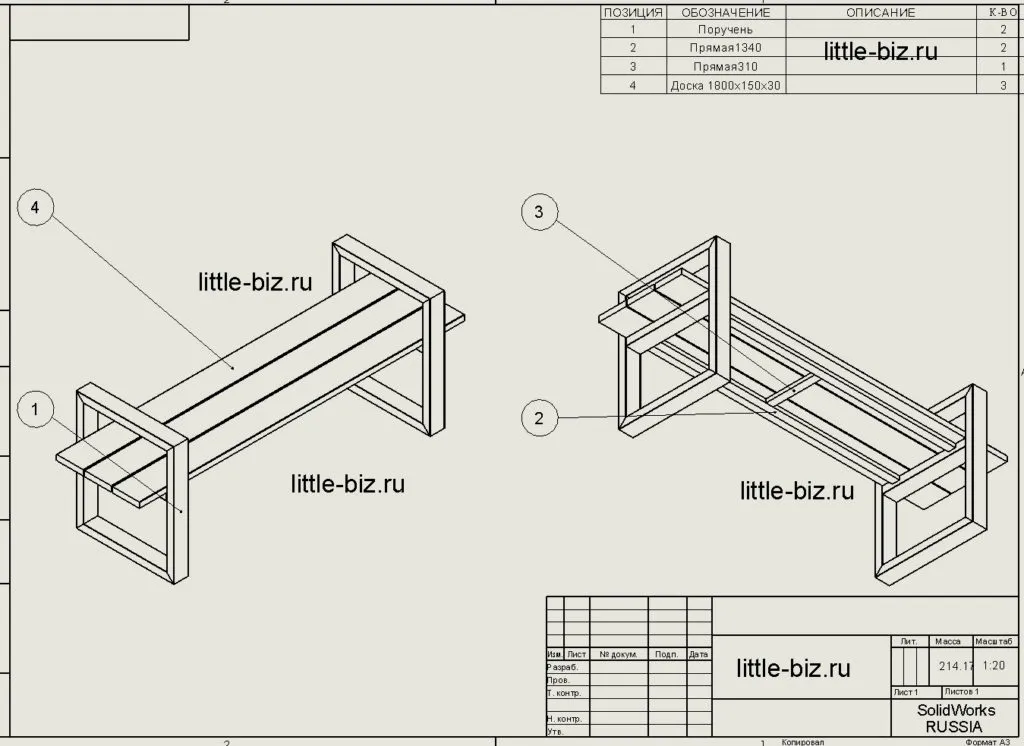

Сборка скамейки 5

Скачать чертеж можно ниже

Скачать чертеж

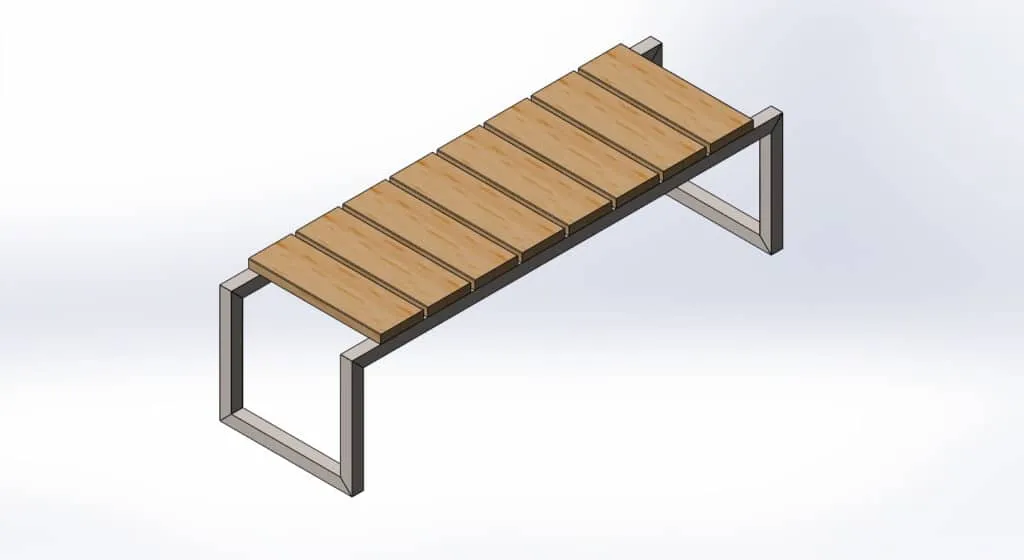

Чертеж скамейки №6

Чертеж скамейки из профильной трубы, габаритные размеры скамейки ШхГхВ 1500х460х410 мм

Используемые материалы:

• квадратная труба 40х40 мм
• доска 460х150х30 мм
• скамейку можно производить как из железа, так и из нержавейки.

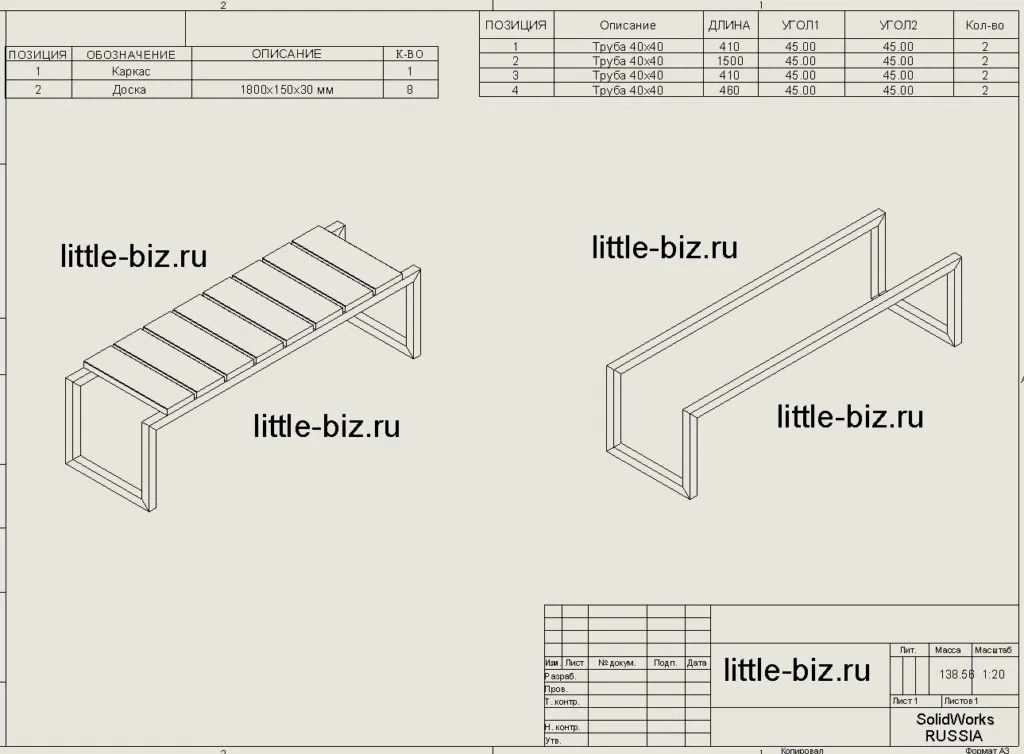

Сборка скамейки 6

Скачать чертеж можно ниже

Скачать чертеж

Еще чертежи

Другие мои чертежи можно скачать в рубрике «Чертежи» Здесь

Заключение

В рубрике «Чертежи» будут публиковаться все больше чертежей изделий из металла. В основном чертежи будут малых металлоизделий, которые возможно изготовить кустарно на малой площади.

Так-же будут разрабатываться средства производства, которые можно изготовить самостоятельно для экономии средств. В этом направлении в данный момент разрабатывается трубогиб для профильной трубы.

Удачи.
