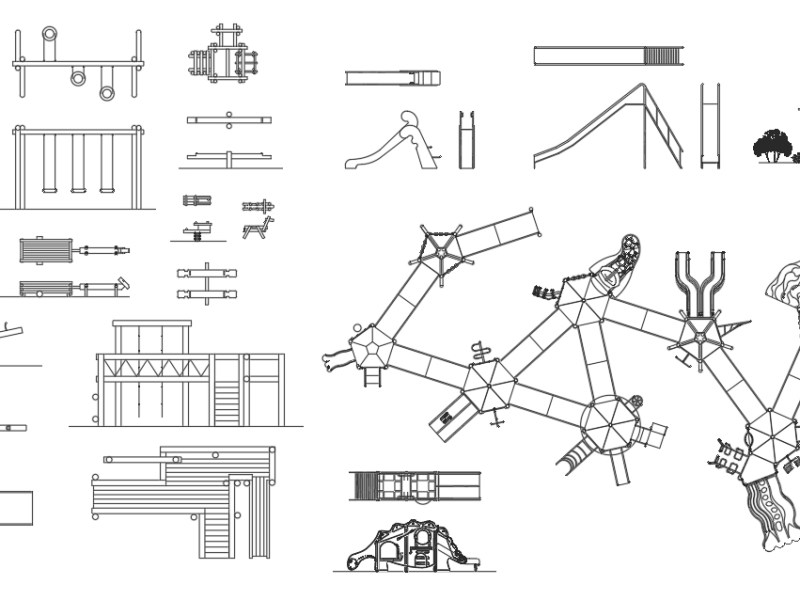

Чертежи спортивных комплексов в формате DWG — проектирование спортивной площадки
Создайте идеальное пространство для активного отдыха с нашими чертежами спортивных комплексов в формате DWG. Планируйте и проектируйте спортивную площадку с учетом всех деталей. Получите готовые решения для чертежа спортивной площадки и создайте комфортное место для занятий спортом.
| № | Наименование | Субъект РФ | Показатель | Документация |
| Спортивные здания и сооружения | ||||
| 5.2.1. | Физкультурно-оздоровительный комплекс (ФОК) | Воронежская область | Жесткая конструктивная схема: несущие наружные и внутренние продольные и поперечные стены, колонны по оси 5 вместе с перекрытиями образуют жесткую коробку, работающую на восприятия нагрузок, действующих на здание. Каркас: колонны сборные железобетонные; балки, ригеля — ригели, ванна и стойки бассейна монолитные железобетонные. Стены: наружные сплошная кладка из полнотелого керамического кирпича пластического прессования; внутренние — сплошная кладка из керамического кирпича пластического прессования. Перегородки в «сухих» помещениях из газосиликатных блоков; в помещениях с повышенной влажностью и в подвале – из керамического кирпича пластического прессования. Перекрытие балки перекрытий сборные железобетонные прогоны прямоугольного сечения | Открыть |
| 5.2.2. | Физкультурно-оздоровительный комплекс с универсальным игровым залом 36х18м (Республика Ингушетия) | Республика Ингушетия | Несущие конструкции физкультурно-оздоровительного комплекса выполнены из быстровозводимых сейсмостойких металлических конструкций. Современные ограждающие конструкции спортсооружения специально разработаны институтом Росспецпроект совместно с заводами «Металпрофиль» и не имеет аналогов в РФ. Эти конструкции представляют собой систему поэлементной сборки с высокоэффективным негорючим базальтовым утеплителем и наружной навесной вентилируемой фасадной системой. Поэлементность сборки дает возможность создания разнообразной коммерчески привлекательной архитектуры комплекса, это позволяет уйти от стандартного вида типа « заводской ангар». Остекление комплексов выполнено стеклопакетами с энергосберегающей светорассеивающей пленкой. Предусмотрен полный комплекс мероприятий по энергосбережению и энергоэффективности | Открыть |
| 5.2.3. | Физкультурно-оздоровительный комплекс с залом борьбы 24х12м (Республика Дагестан) | Республика Дагестан | Несущие конструкции физкультурно-оздоровительного комплекса выполнены из быстровозводимых сейсмостойких металлических конструкций. Современные ограждающие конструкции спортсооружения специально разработаны институтом Росспецпроект совместно с заводами «Металпрофиль» и не имеет аналогов в РФ. Эти конструкции представляют собой систему поэлементной сборки с высокоэффективным негорючим базальтовым утеплителем и наружной навесной вентилируемой фасадной системой. Поэлементность сборки дает возможность создания разнообразной коммерчески привлекательной архитектуры комплекса, это позволяет уйти от стандартного вида типа « заводской ангар». Остекление комплексов выполнено стеклопакетами с энергосберегающей светорассеивающей пленкой. Предусмотрен полный комплекс мероприятий по энергосбережению и энергоэффективности | Открыть |
| 5.2.4. | Физкультурно-оздоровительный комплекс с бассейном в с. Зилаир, Зилаирский район (Республика Башкортостан) (128 чел/смену) | Республика Башкортостан | Конструктивная схема здания: Каркасная, рамно-связевая. Фундамент — Столбчатые железобетонные на естественном основании. Стены: наружные — Металлические трехслойные стеновые панели; внутренние — Керамический полнотелый кирпич. Перегородки — Керамический полнотелый кирпич, гипсокартон. Перекрытия — Многопустотные сборные железобетонные плиты. Покрытие — Кровельные сэндвич-панели по металлическим прогонам. Крыша (кровля) — Двухскатная | Открыть |
| 5.2.5. | Спортивно-оздоровительный комплекс (Иркутская область) (100 чел/смену) | Иркутская область | Общестроительные конструктивные элементы — Металлоконструкции | Открыть |
| 5.2.6. | ФОК (Смоленская область) (175 чел/смену) | Смоленская область | Фундаменты — монолитные. Каркас — Стальные металлоконструкции заводского изготовления. Ограждающие конструкции — сэндвич-панели | Открыть |
| 5.2.7. | ФОК по адресу: г. Тулун, ул. Урицкого,13А/1 (Иркутская область) (200 чел/смену) | Иркутская область | Здание состоит из одного блока с встроенной антресолью | Открыть |
| 5.2.8. | ФОК по адресу: р.п. Чунский, Чунский район (Иркутская область) (200 чел/смену) | Иркутская область | Здание состоит из одного блока с встроенной антресолью. Здание каркасное, с полным металлическим каркасом. Основной несущей конструкцией здания принят стальной каркас (рамы, прогоны, стойки). | Открыть |
| 5.2.9. | Физкультурно-спортивный комплекс, Самарская область | Самарская область | Стены наружные I блок: Стеновые трехслойные панели с базальтовым утеплителем типа «сэндвич», силикатный кирпич с утеплителем. II блок: полнотелый керамический кирпич с утеплителем, стеновые трехслойные панели с базальтовым утеплителем типа «сэндвич». III блок: стеновые трехслойные панели с базальтовым утеплителем типа «сэндвич» | Открыть |
| 5.2.10. | Физкультурно-оздоровительный комплекс в г. Никольевске с двумя залам,и с пропускной способностью: игровой зал — 20 ч/смену, тренажерный зал 10 ч./смену | Вологодская область | Стены наружные Стеновые панели. Перекрытия и покрытия Монолитное ж/б. Перегородки Гипсокартонные на металлическом каркасе | Открыть |
| 5.2.11. | Спортивный комплекс в с. Терновка Терновского района Воронежской области | Воронежская область | Несущей системой является стальной каркас, состоящий из колонн, ферм покрытия и балок перекрытия | Открыть |
| 5.2.12. | «Физкультурно-оздоровительный комплекс с универсальным спортивным залом» | Московская область | Конструктивная схема каркасно-связевая | Открыть |
| 5.2.13. | Спортивный центр с универсальным игровым залом по ул. Пионерская в г. Электрогорск, Московской области | Московская область | Металлический каркасас здания предусмотрен в виде несущих колонн и балок и в одном направлении и ригелей в другом. По колоннам выполнены портальные вертикальные связи | Открыть |
| 5.2.14. | Физкультурно – оздоровительный комплекс в г. Льгов Льговского района Курской области (225 чел/смену) | Курская область | Конструктивная схема – здание каркасного типа; Фундамент – монолитный железобетон. Каркас: колонны – металлические; балки, ригеля – металлические. Стены: цоколь – полнотелый керамический кирпич; наружные (выше нуля) – сендвич — панели по металлическому каркасу | Открыть |
| 5.2.15. | Физкультурно-оздоровительный центр в жилом районе «Клестовка» г. Соликамска Пермского края (485 чел/смену) | Пермский край | Фундаменты – комбинированные (свайные с монолитным ростверком, сборные ж/бетонные балки). Каркас здания – металлический. Пространственная жесткость каркаса обеспечивается рамой из колонн и стропильных балок в поперечном направлении, связями по колоннам в продольном и поперечном направлении и связям по покрытию. Наружные стены – стеновые сэндвич-панели с базальтовым утеплителем с профилированными листами из тонколистовой стали. Кирпичные — с утеплителем и облицовкой профилированными листами | Открыть |
| 5.2.16. | ФОК по адресу: Боханский район, п.Бохан, ул. Набережная, 11А (Иркутская область) (600 чел/смену) | Иркутская область | Здание запроектировано единым одноэтажным блоком, в котором расположены: спортзал 43×18 м, высотой 8,6 м, предназначенный для занятий групп здоровья, общефизической и атлетической подготовки, художественной и ритмической гимнастики и для спортивных игр: волейбола, баскетбола, гандбола и мини-футбола; вспомогательные помещения: вестибюль, гардеробная, раздевальные, санузлы, душевые, инвентарная, кабинет медсестры, комната отдыха, помещения для тренеров, администрации, подсобное помещение персонала; помещения инженерного обеспечения: электрощитовая, венткамера | Открыть |
| 5.2.17. | Строительство спортивного комплекса, расположенного по адресу: ул. Советская 2а/1, с. Ямное, Рамонского района, Воронежской области | Воронежская область | Стены наружные Стеновые сэндвич-панели ЗАО “Ариада” с негорючим заполнителем из полиизоцианурата толщиной 80 мм. Перегородки – Кладка из газосиликатного блока толщиной 250 мм ГОСТ 379-95 и 300 мм ГОСТ 31360-2007; – Кладка из ячеистого бетона АЭРОБЕЛ, толщиной 100мм. Кровля Кровельные сэндвич-панели ЗАО “Ариада” с негорючим заполнителем из полиизоцианурата толщиной 120мм с наружным организованным водостоком. |
Открыть |
| 5.2.18. | Строительство физкультурно-оздоровительного комплекса с бассейном в с. Зилаир, Зилаирский район |
Республика Башкортостан | Стены: наружные Металлические трехслойные стеновые панели внутренние Керамический полнотелый кирпич 5 Перегородки Керамический полнотелый кирпич, гипсокартон 6 Перекрытия Многопустотные сборные железобетонные плиты 7 Покрытие Кровельные сэндвич-панели по металлическим прогонам 8 Крыша (кровля) Двухскатная 9 Полы Сборные железобетонные многопустотные плиты с утеплением по 1 этажу |
Открыть |
| 5.3.1. | Физкультурно-оздоровительный комплекс с плавательным бассейном | Республика Тыва | Объект состоит из крытого зала бассейна с трибунами на 100 мест, блоком административных помещений, тренажерного зала и буфета для посетителей. Объемно-планировочные решения объекта предусматривают зонирование объекта в зависимости от назначения зоны. Особенность объекта состоит в возможности модульного наращивания количества необходимых помещений, устройства дополнительных залов. Конструкция здания и навесная система фасада позволяют варьировать расположение светопрозрачных проемов на фасадах и кровле | Открыть |
| 5.3. | ФОК с бассейном в г. Ишимбай | Республика Башкортостан | 0 | Открыть |
| 5.4. | Физкультурно-оздоровительный комплекс в Северо-Западном микрорайоне города Курска по адресу: ул. Косухина, 25 | Курская область | Открыть | |
| 5.4. | Многофункциональный физкультурно-оздоровительный комплекс в пос. Кашхатау Черекского района КБР | Кабардино-Балкарская Республика | Стены наружные Сэндвич панели Перекрытия и покрытия Пространственная рама Перегородки Из гипсокартонных листов Лестницы — Кровля Профнастил с ктеплением минеральной ватой Окна Витражи из металлопластиковых конструкций с двойным стеклопакетом Двери Из МДВ и металлопластиковые входные |
Открыть |
| 5.5. | ||||
| 5.6.1. | Межшкольный стадион (Пермский край) | Пермский край | Минифутбольное поле (размером 64×32м), круговая беговая дорожка и дорожка для разбега, линейная беговая дорожка, универсальная площадка (размером 29×17м), спортивный городок (размером 10×15м), яма для прыжков, трибуны на 50 мест | Открыть |
| 5.7.1. | Легкоатлетический манеж в гор. Мурманск | Мурманская область | По м/каркасу наружный контур основного здания выполнен из сэндвич-панелей | Открыть |
| 5.8.1. | Центр волейбола по ул. Проспект Победы в Приволжском районе г.Казани (4926 мест) | Республика Татарстан | Стены наружные сэндвич панели. Перекрытия и покрытия Монолитные железобетонные, безбалочные. Покрытие над игровыми залами – металлические фермы. Перегородки Из гипсокартонных листов со звукоизоляцией из минераловатных плит. Кровля ПВХ мембрана | Открыть |
| 5.9.1. | Здание с плавательным бассейном длиной 25 м. (Липецкая область) | Липецкая область | Конструктивная схема здания — рамная. Фундаменты — сборно-монолитные железобетонные столбчатого типа Колонны — стальные балки, ригели — стойки и ригели фахверка Стены наружные — сборные панели типа «сендвич» внутренние — силикатный кирпич Перегородки — поэлементной сборки Перекрытие (покрытие) — монолитное железобетонное Крыша (кровля) — панели типа «сендвич» | Открыть |
| 5.9.2. | Спортивно-оздороительный плавательный бассейн (Республика Татарстан) | Республика Татарстан | Спортивный центр рассчитан на нахождение в нёмединовременно до 300 посетителей. На первом этаже запроектированы помещения помещения с учётом свободного доступа всех маломобильных групп населения | Открыть |
| 5.9.3. | Бассейн МОУ СОШ №170 г.Новосибирск | Новосибирская область | Конструктивная схема здания — металлический каркас с наружными кирпичными самонесущими стенами. Несущая система здания запроектирована в виде стального каркаса рамно-связевого типа, состоящего из колонн, балок, и ферм в качестве стропильных конструкций. Пространственная жесткость и устойчивость здания обеспечиваются жесткой заделкой колонн в фундаменты, вертикальными связями по колоннам, горизонтальными связями в уровне нижнего пояса ферм, вертикальными связями между фермами, жесткими дисками покрытия и перекрытия | Открыть |
| 5.9.4. | Бассейн ГОУ ВПО «Ульяновский государственный университет» г. Ульяновск (Физкультурно-оздоровительный комплекс с плавательным бассейном) | Ульяновская область | Открыть | |
| 5.9.5. | Плавательный бассейн в городе Туапсе по ул. Ленина, Краснодарский край | Краснодарский край | Стены наружные на отм. – 2,710 из монолитного железобетона. Цокольная часть – облицовка плитами керамогранита. На отм. 0,000 и 3,940 из сендвичпанелей с утеплителем и облицовкой плитами Rockwool | Открыть |
Как называются чертежи на которых изображают мосты и дороги?
Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:
-
Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.
-
Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.
-
Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.
-
Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.
-
Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.
-
Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.
-
Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
