Уже практически каждый садовод обзавёлся теплицей. Дело в том, что эта относительно простая конструкция помогает сильно повысить урожай и сохранить культуры.

Именно поэтому парники становятся всё популярнее. Купить его может оказаться по карману далеко не каждому. Но данную конструкцию вполне можно сделать самостоятельно.

Что из себя представляют теплицы из профиля: плюсы и минусы

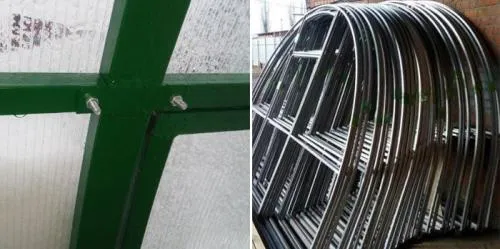

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Один из главных плюсов данного материала — именно прочность.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

1. Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
2. Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
3. Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
4. Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.

Отзывы об использовании, когда есть смысл в таком материале: плюсы и минусы

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

1. Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
2. Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

1. Сложность разбора, большой вес всех элементов парника.
2. Высокая цена материала, сложность и дороговизна монтажа.

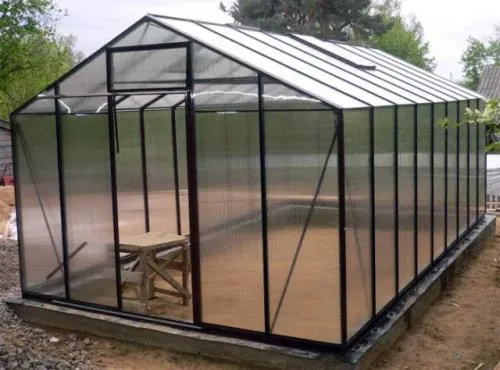

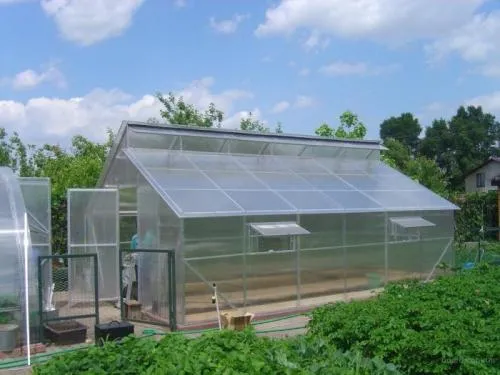

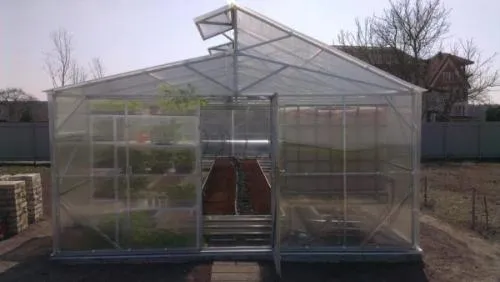

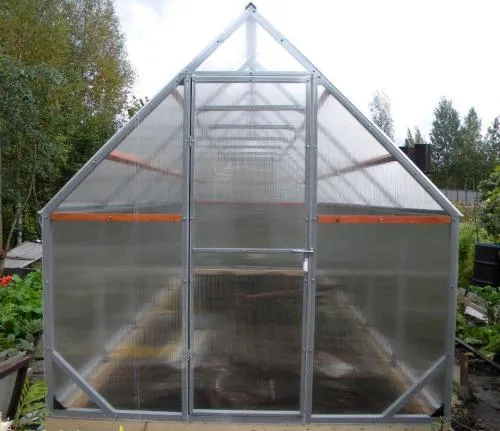

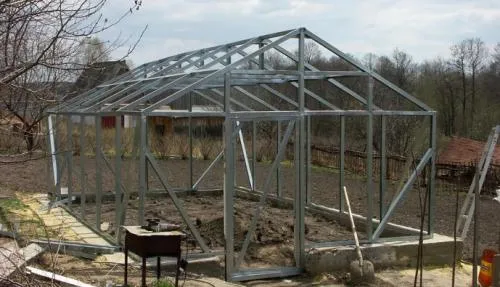

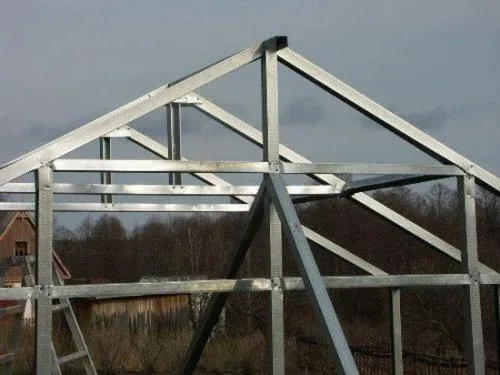

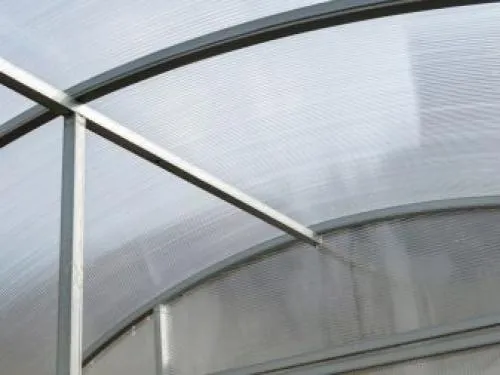

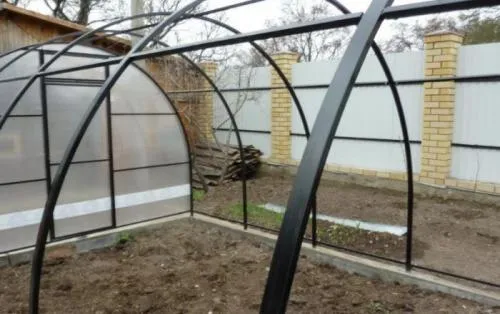

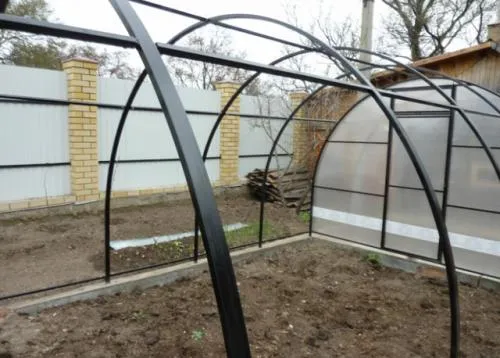

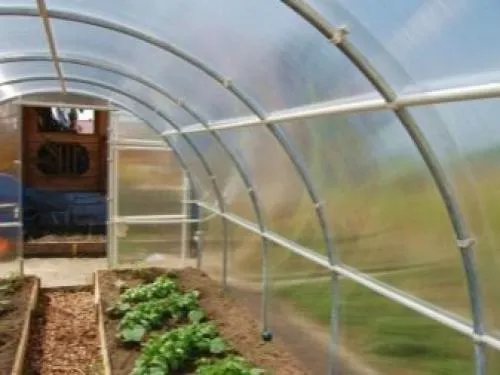

Фотогалерея готовых идей: виды теплиц из профильной трубы

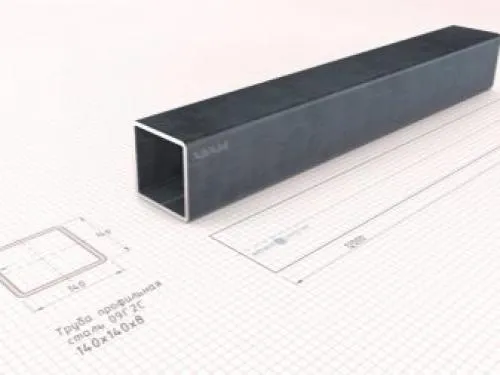

Какой из видов профилей выбрать

• Стандартный.

Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

• Круглый.

Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

• Для гипсокартона.

Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

Именно его лучше всего использовать для низких парников.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Инструкция как построить: материалы, оборудование, схемы с расчетами

Выбор места, размеров, планировка

Место выбрать достаточно просто. Обратите внимание на количество солнечного света, который попадает на участок. Выбирайте то место, на которое света падает больше всего.

Это однозначно положительно скажется на урожае.

Если вы возводить парник, то продумайте подход к нему со всех сторон. Так как внутрь конструкции нельзя зайти, нужно, чтобы вокруг нее было достаточно свободного пространства.

Размеры следует выбирать исходя из собственных нужд. Средний размер стандартной теплицы составляет 2 метра в ширину и около 6 метров в длину.

Высота будет составлять около 1.7-1.8 метров, в зависимости от выбранной конструкции.

Теплица из профиля 20 н. Особенности изготовления теплицы из профильной трубы

Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

• пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
• обособленные арочные постройки;
• теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Плюсы и минусы

Теплица из профтрубы имеет пять сильных сторон:

• конструкция долго служит;
• блоки закрепляются довольно просто;
• сборка отличается легкостью и удобством;
• постройку можно выполнить в любой понравившейся конфигурации;
• наносимые покрытия очень разнообразны.

Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Двускатная теплица из профильной трубы своими руками. Теплица и парник своими руками из профильной трубы

Сделать парник из профильной трубы своими руками совсем несложно. Это не займет много времени и позволит создать конструкцию, идеально подходящую для определенного участка. Рассмотрим самые популярные варианты парников и теплиц из профильного каркаса, разберемся, как их сделать самостоятельно.

• хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
• отличаются долгим эксплуатационным сроком (не менее 30 лет);
• не подвержены возгоранию;
• обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
• облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).

Но всё же такие сооружения имеют и недостатки:

• На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
• Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
• Профили стоят недешево, но окупаются благодаря долгому сроку службы.

Читайте статью:.

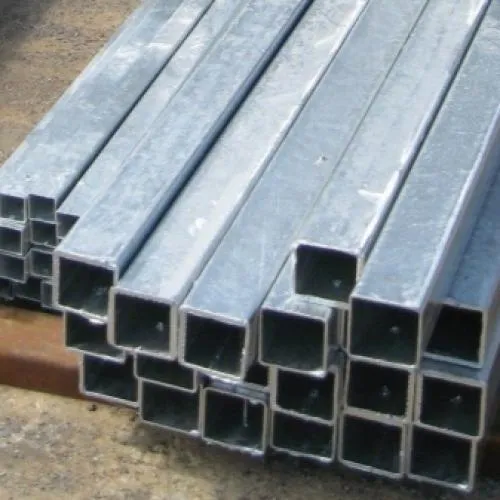

Как выбрать профильную трубу

Профили бывают покрыты полимерной краской или цинком. Первый вариант по стоимости обходится дешевле, но со временем верхний слой может облупиться. Это не только лишит теплицу аккуратного внешнего вида, но и приведет к коррозии.

Благодаря оцинкованному покрытию трубы не будут ржаветь, им не страшны резкие перепады температуры. Именно поэтому, выбирая профили для парника или теплицы, рекомендуется отдать предпочтение именно им.

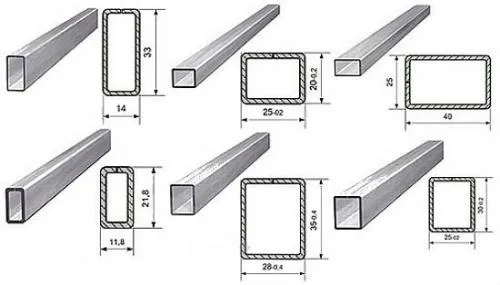

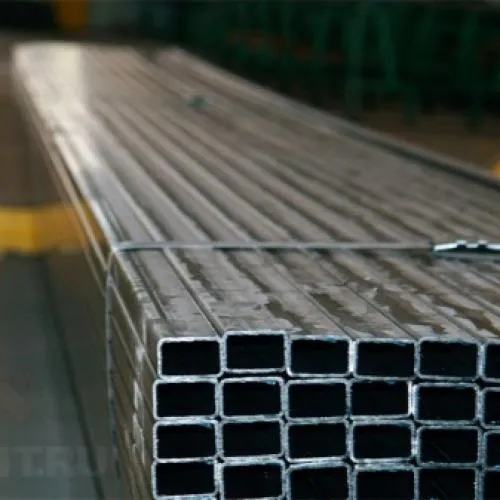

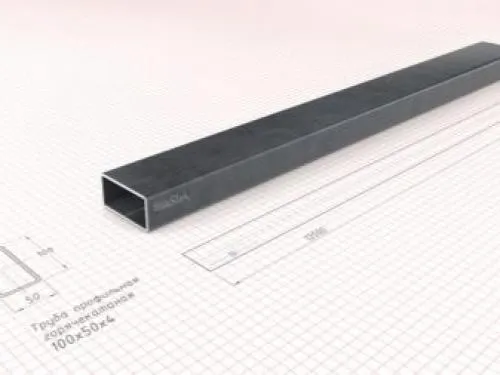

Ассортимент стальных профилей

Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

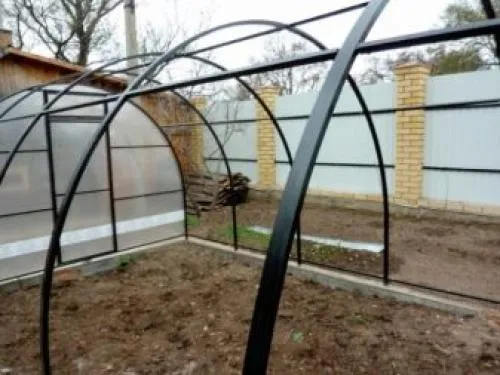

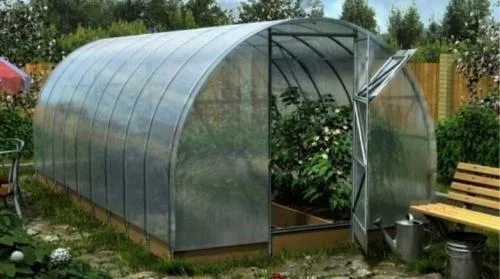

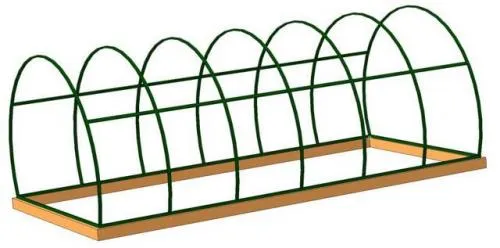

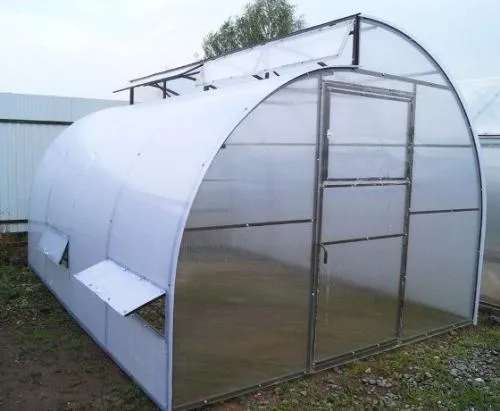

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

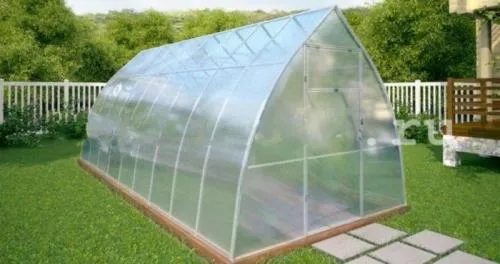

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

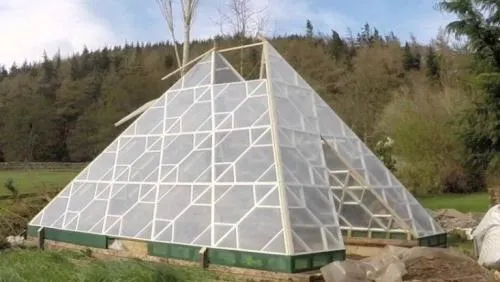

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

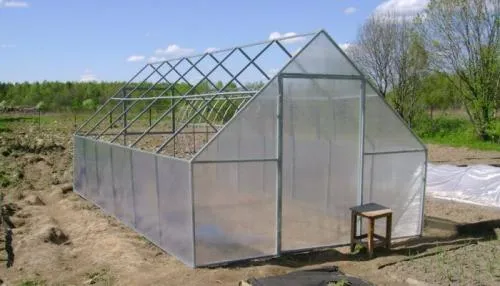

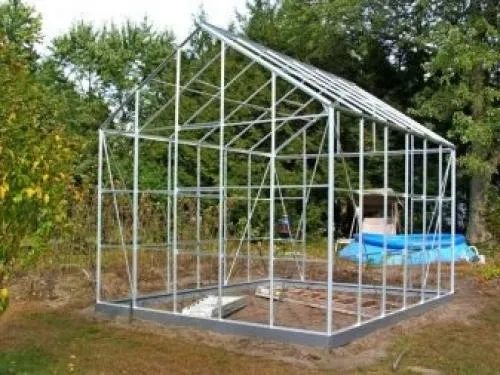

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

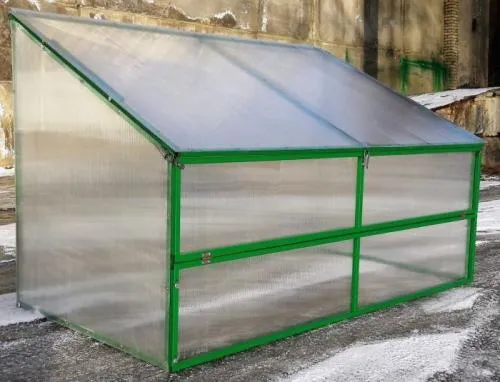

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

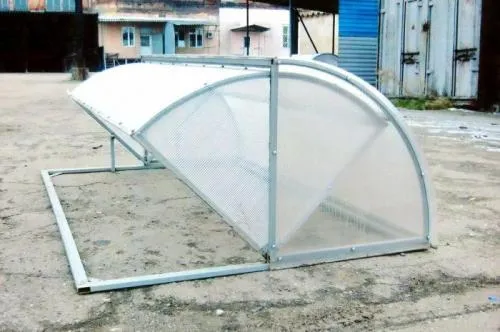

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

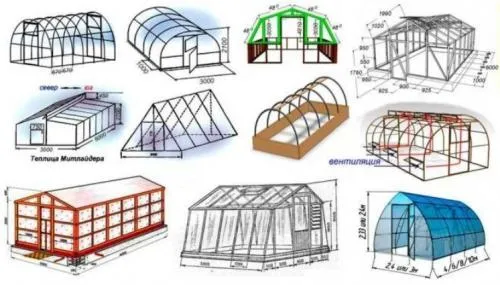

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.

Чертеж теплицы по Митлайдеру из профильной трубы. Теплица по Митлайдеру своими руками

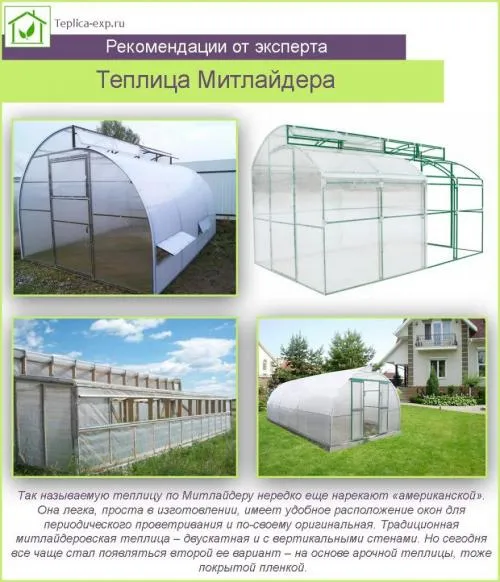

Теплица по Митлайдеру – сооружение, характеризующееся необычной конструкцией скатов кровли и окон, что создает оптимальные условия для газообмена. Крыша теплицы имеет размешенные на разной высоте два ската с отверстием для вентиляции. Такая планировка способствует циркуляции воздуха. Проектирование «американки» обычно производится с учетом его локализации по сторонам света. Наибольшее распространение получили парники в виде арок.

Сравнение различных теплиц

К преимуществам сооружения можно отнести:

• простоту и практичность, сборку конструкции можно выполнить самостоятельно своими руками;
• устойчивый к повышенным нагрузкам каркас, способный выдерживать значительную массу снега;
• каркас из дерева можно при необходимости разобрать и транспортировать на новое место;
• эффективный и равномерный газообмен благодаря продуманности вентиляции:
• воздухоносные отверстия и скаты крыши имеют оригинальное оптимальное расположение;
• предусмотрена возможность легко автоматизировать процесс открывания-закрывания фрамуг;
• возможность выращивания разнообразных культур:
• отсутствие сквозняков, способных оказать негативное влияние на метаболизм растений;
• элементы конструкции из древесины, а также система вентиляции
• предотвращают появление конденсата;
• теплица характеризуется оптимальной высотой, что предоставляет
• возможность выращивать сильнорослые культурные растения;
• высокорасположенные горизонтальные балки создают удобства в работе огородников, предоставляя возможность подвязывания вьющихся культур (например, помидоров);
• значительный внутренний объем и отлаженная система регулировки микроклимата обеспечивают его относительную стабильность и большую устойчивость от колебаний температуры воздуха снаружи.

Недостатки теплицы по Миттлайдеру

Минусы «американки» обусловлены спецификой климатических условий средней полосы России и ее северных широт. Это скапливание снежных масс на крыше. В целях профилактики повреждений (продавливания каркаса) в холодное время года необходимо регулярно убирать снег.

Модификации теплиц по Митлайдеру

Особенностью сооружения являются различные углы наклона противоположных частей кровли.

Вследствие этого они не примыкают друг к другу. Эта особенность предоставляет возможность садоводу по всей длине парника соорудить вертикальную форточку-фрамугу. Ее прикрепляют к верхнему коньку с использованием рояльных петель.

За время своего существования теплица претерпела ряд модификаций:

• Традиционная (каноническая). Имеет вертикальные стены и плоскую кровлю с двумя скатами. В классическом варианте ширина сооружения – 6 м, длина – 12 м, высота стенок – 1,8 м. Проемы для вентиляции расположены с южной стороны.

• Арочная. Выделяется полукруглой крышей.

• С двумя фрамугами. Это тип классической «американки». От канонической модели отличается наличием форточки под южным скатом. Ее предназначение – усиление вентиляции.

В качестве покрытия используется прозрачный поликарбонат. Может использоваться также пленка. Применение полиэтилена снижает стоимость постройки.

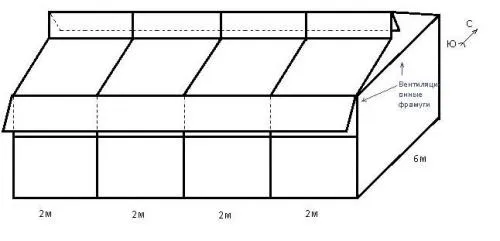

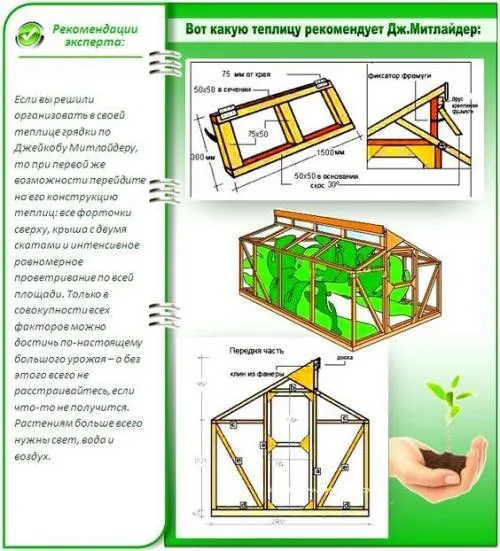

Теплица по Митлайдеру: чертежи

При создании проекта в расчет принимается не только размер теплицы, но и ее ориентация по сторонам света. Правильным является расположение более высокой стороны с северной части, а вентиляционных отверстий – с южной. Это позволяет защитить выращиваемые культуры от холодных воздушных масс севера. Нагрев воздуха осуществляется в основном через более пологую кровлю, ориентированную на юг.

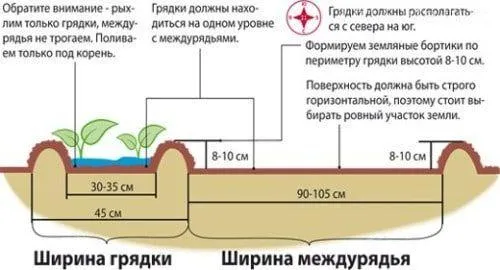

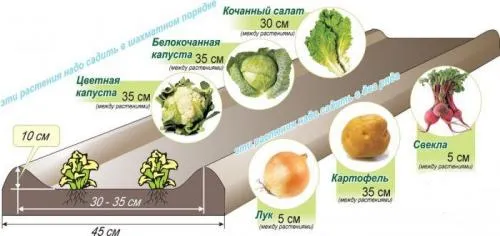

Классическая конструкция Миттлайдера предназначается для небольшого фермерского хозяйства, поэтому при возведении теплицы на дачном участке ее параметры стараются уменьшить. При этом вертикальные размеры стараются не менять, длину выбирают произвольно, ширина подбирается с учетом количества и предполагаемой величины грядок, а также дорожек между ними. Обычно ширину ограничивают одним метром. Определяя габариты дорожек, стараются принять во внимание необходимость использования садовых тележек и иных механизмов или приспособлений. Практика показывает, что их достаточной шириной является ½ метра.

При выполнении чертежных работ учитывают следующие нюансы:

• Каркас может быть изготовлен с использованием материалов из древесины и/или металлических элементов. При этом необходимо учесть вероятную ветровую и снеговую нагрузку на профиль.
• Нижняя обвязка выполняется из бруса 10*10 см из твердых пород древесины либо из профильной трубы сечением более 5*5 см. В целях повышения износостойкости древесные элементы подвергаются обработке антисептиком и окрашиваются керосино-битумной мастикой, а металлические профильные элементы покрываются антикоррозийными составами.

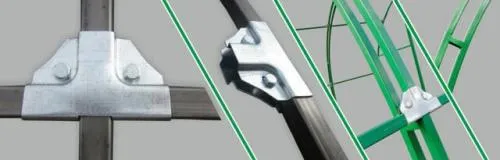

Теплица из профильной трубы без сварки. Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

• пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
• отдельное строение с крышей двускатной формы;
• парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.

Расчет теплицы из профильной трубы. Двухскатная конструкция

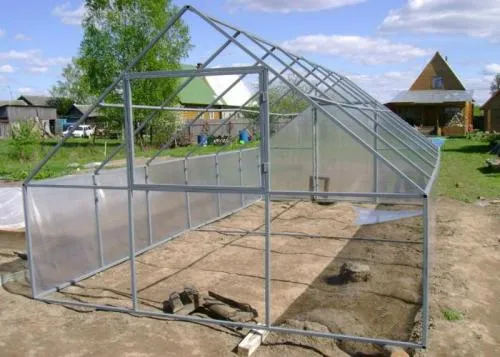

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

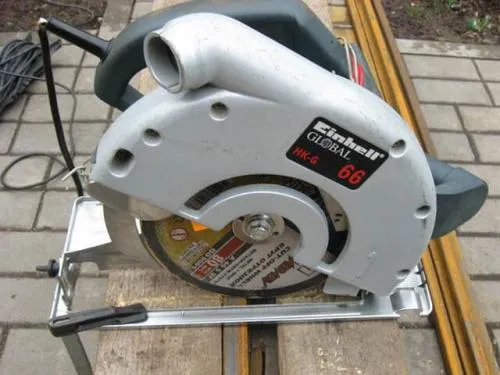

1. Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
2. Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши , представляющего собой равнобедренный треугольник с основанием равным ширине сооружения . Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката и удвоенной высоты боковой стенки сооружения , с учетом высоты фундамента 1 >. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:

Важно ! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

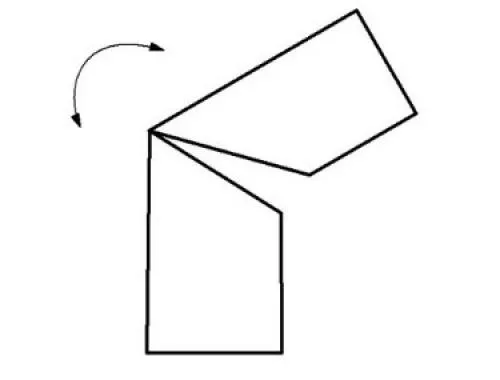

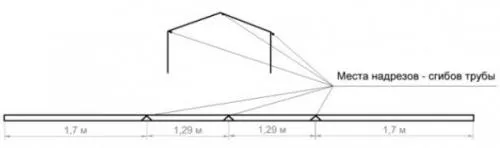

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.

Сколько метров профильной трубы надо на теплицу. Теплица из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Источник: https://gorizont-pro.ru/stati/teplica-iz-metallicheskoy-truby-i-polikarbonata-osobennosti-polikarbonatnyh-teplic

Чертежи теплиц с размерами. Как построить теплицу с деревянным каркасом

Эта теплица размерами 8 х 10 футов(240 х 300 см) высотой 8,6 фута (255 см). В этой версии деревянный каркас теплицы сделан в основном из бруса 2 x 4 дюйма (100 мм x 50 мм). Другие модификации включают более широкую дверь, чтобы можно было заехать тачкой и большую высоту. Все размеры представлены в дюймах, в скобках указаны миллиметры (мм). Примечание . Размеры в футах не точно соответствуют метрическим размерам. Структура, построенная с использованием футов и дюймов, будет приблизительно на 1,6% больше, чем та же структура, построенная с использованием метрических (мм) измерений. Теплица состоит из деревянного каркаса , подходящего для покрытия, такого как прозрачная, устойчивая к ультрафиолету полиэтиленовая пленка. Есть два открывающихся окна, которые установлены вдоль самой верхней части теплицы, и в каждом торце дверь.

Чтобы построить основание, используйте балки 4 "х 4" (100 мм х 100 мм). Сложите прямоугольник 8 футов х 10 футов (2400 мм х 3000 мм), как показано на рисунке. Закрепите по углам, используя оцинкованные гвозди. Перед установкой используйте уровень, чтобы убедится, что основание ровное и прочное. Закрепите основание на месте, вбивая колышки в землю по периметру.

Соберите каркас размером 1 1/2 ″ x 3 1/2 ″ (90 мм x 45 мм). На ровной поверхности соберите две рамы боковых стенок в соответствии с размерами на чертеже. Сделайте диагональные измерения равными (так же, как с основанием на шаге 1 ), и, когда рамка будет квадратной, обрежьте и закрепите элементы крепления на месте. (См. Рисунок выше.)

Секции каркаса крыши .

Как правильно рассчитать навес из профильной трубы?

Для расчета навеса из профильной трубы нужно учитывать несколько факторов, таких как габаритные размеры навеса, количество опор, длину профильных труб и их сечение, а также снеговую и ветровую нагрузки в месте монтажа. Вот общие шаги для расчета навеса из профильной трубы:

1. Определите размеры навеса, включая длину, ширину и высоту. Это позволит определить необходимое количество профильных труб.

2. Рассчитайте количество опор для навеса. Количество опор зависит от размеров навеса и должно обеспечивать достаточную прочность и устойчивость конструкции.

3. Определите длину профильных труб, которые будут использоваться в конструкции, и выберите сечение труб в зависимости от требований к прочности и весу конструкции.

4. Рассчитайте необходимую толщину стенок профильных труб для обеспечения прочности конструкции.

5. Учитывайте снеговую и ветровую нагрузки в месте монтажа. Для этого необходимо использовать местные строительные нормы и стандарты.

6. После того, как вы рассчитали все параметры конструкции, необходимо подобрать соответствующие крепежные элементы и определить необходимое количество материалов.

7. Важно также учитывать особенности места монтажа, такие как уклон поверхности, наличие дренажной системы и т.д.

Обратитесь за консультацией к специалисту, если у вас есть какие-либо сомнения в расчетах или конструкции.
