Что представляет собой конденсаторный асинхронный двигатель? Определение и сущность

Конденсаторный асинхронный двигатель

Конденсаторный асинхронный двигатель

        1) Асинхронный электродвигатель,

Конденсаторный асинхронный двигатель», работающий от однофазной электросети, обладает статором, включающим в себя две обмотки. Одна из них прямо подключается к сети, тогда как другая последовательно соединяется с электрическим конденсатором, создавая вращающееся магнитное поле.

Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов.

         2) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть. Рабочая ёмкость конденсатора для 3-фазного двигателя определяется по формуле Ср = 2800 (мкф), если обмотки соединены по схеме «звезда», или Ср = 4800 (мкф), если обмотки соединены по схеме «треугольник». Ёмкость пускового конденсатора Сп=(2,5 — 3)․Ср. Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы устанавливаются обязательно бумажные.

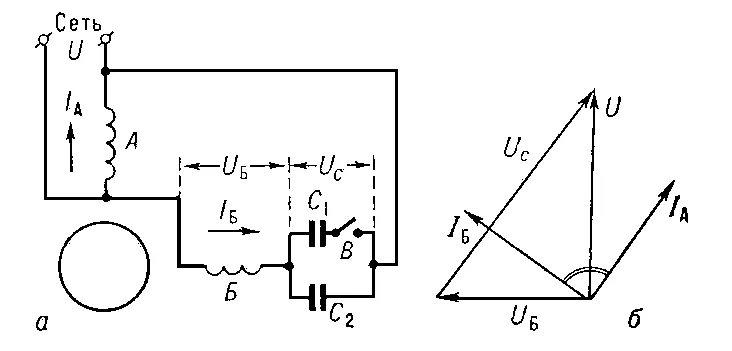

        Рис. 1. Схема (а) и векторная диаграмма (б) конденсаторного асинхронного двигателя: U, UБ, UC — напряжения; IA, IБ — токи; А и Б — обмотки статора; В — центробежный выключатель для отключения С1 после разгона двигателя; C1 и C2 — конденсаторы.

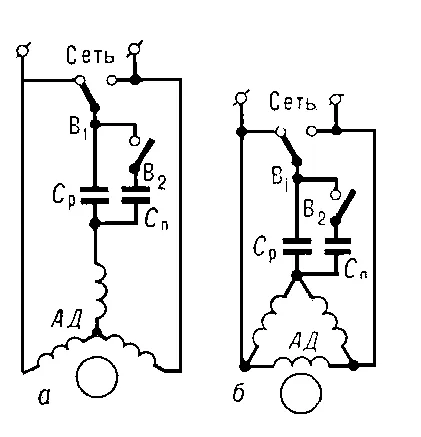

        Рис. 2. Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B1 и В2 — выключатели; Ср — рабочий конденсатор; Cп — пусковой конденсатор; АД — асинхронный электродвигатель.

Большая советская энциклопедия. — М.: Советская энциклопедия. .
