Что такое RJ (Registered Jack): штекер для интернета
Registered Jack — это стандарт разъемов для сетевых подключений. Он используется для соединения устройств с компьютерной сетью, в том числе для подключения Интернета. Штекер для интернета, совместимый с Registered Jack, позволяет обеспечить быстрое и стабильное подключение к Интернету.
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 апреля 2017 года; проверки требуют 52 правки.
(RJ, по-английски читается «ар-джей») — стандартизированный физический сетевой интерфейс, включающий описание конструкции обеих частей разъёма («вилки» и «розетки») и схемы их коммутации. Используется для соединения телекоммуникационного оборудования. К таким стандартам относятся RJ-11, RJ-14, RJ-25, RJ-45S и другие. Зачастую названия стандартов ошибочно используются для обозначения разъёмов.

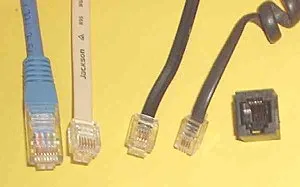

Слева направо, виды штекеров:
* 8P8C — 8-контактный, это основной штекер, используемый при организации ЛВС;
* 6P6C — 6-контактный, используется RJ-25;
* 6P4C — 4-контактный, используется RJ-14, также часто используется вместо 6P2C в RJ-11;
* 4P4C — 4-контактный, используется для подключения телефонных трубок в «RJ-9».
* Средние два штекера (6P6C и 6P4C) могут быть вставлены в одну и ту же стандартную 6-контактную розетку (крайняя справа).

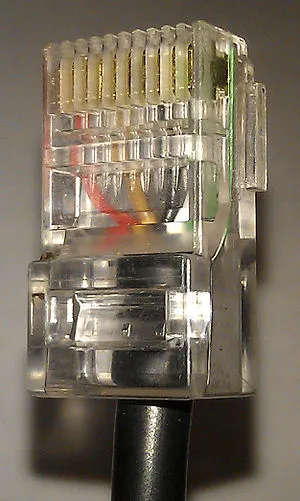

Штекер типа 10P10C, с ключом (выступ на штекере, параллельный зелёной жиле).
История[править | править код]
Рассматриваемые в данной статье стандарты были первоначально разработаны и запатентованы компанией Bell Labs в 1975 году, для возможности унификации используемых разъёмов и упрощения работ при подключении оконечного оборудования. Благодаря поддержке Федерального агентства по связи США, они очень быстро получили массовое распространение в телефонных сетях как стандарт при подключении абонентов.
Основные виды стандартов[править | править код]
В таблице приведены основные виды используемых стандартов[источник не указан 1959 дней].
| Название
стандарта |
Тип
разъёма |
Описание |
|---|---|---|
| RJ-9[1] | 4P4C | Четырёхжильный провод. Используется для подключения трубок телефонных аппаратов (на витых шнурах), ширина — 7,5 мм |
| RJ-11 | 6P2C
6P4C |
Двухжильный провод. Используется для подключения двухпроводных телефонных аппаратов (RJ-11, RJ−14, RJ−21, RJ−25), ширина — 9,5 мм |
| RJ-14 | 6P4C
6P6C |
Четырёхжильный провод. Используется для подключения четырёхпроводных телефонных аппаратов. |
| RJ-21 | 50-контактный | Используется для соединения АТС или другого телекоммуникационного оборудования, может называться разъём «Telco», или «Amphenol». |
| RJ-25 | 6P6C | Шестижильный провод. Используется для подключения шестижильных телефонных аппаратов. |
| RJ-45S | 8P4C с ключом | Четырехжильный провод. Используется для подключения модемов. |
| RJ-34X | 8P8C | Аналогичен RJ33X, но все выводы подключены за линейной схемой. |
| RJ-35X | Эта компоновка обеспечивает последовательное соединение наконечника и кольца с любой линией, выбранной в ключевом телефонном аппарате плюс мостовой провод A и A1. | |
| RJ-33X | Эта проводка обеспечивает последовательное и кольцевое соединение линии KTS перед линейной схемой, поскольку зарегистрированное оборудование требует вызова CO / PBX и мостового соединения выводов A и A1 из-за линейной цепи. Подсказка и кольцо являются единственными жилами, открытыми при вставке CPE-штекера. Типичное использование — для автоматических дозвонщиков и ограничителей вызовов. | |
| RJ-32X | Подобно RJ31X, эта проводка обеспечивает последовательное соединение наконечника и кольца через соединительный блок, но используется, когда оборудование для помещений клиента подключается последовательно с одной станцией, например, автодозвон. | |
| RJ-31X | Позволяет системе охранной сигнализации использовать телефонную линию для выполнения исходящего вызова во время тревоги. Джек находится ближе к сетевому интерфейсу, чем все другое оборудование. Используются только 4 жилы. | |
| RJ-49C | для ISDN BRI через NT1 | |
| RJ-61X | для четырех телефонных линий | |
| RJ-50[1] | 10P10C | Десятижильный провод. Используется в ИБП American Power Conversion и Eaton Corporation. |
Обозначение хPyC расшифровывается: xP — количество позиций (направляющих для жил) в разъёме, yC — количество контактов в разъёме.
Путаница в названиях[править | править код]
С этими стандартами связана путаница. Шестиместный разъём 6P6C, часто применяемый в телефонии, может быть использован стандартами RJ-11, RJ-12, RJ-14 и RJ-25. RJ-11 предполагает двухжильное соединение, RJ-14 — четырёхжильное, а RJ-12 и RJ-25 используют все шесть жил.
В России термин «RJ-45» ошибочно употребляется для именования разъёма 8P8C, который используется для построения ЛВС; в то время, как стандарт RJ-45 (точнее, RJ45S) использует разъём 8P4C с ключом, который физически несовместим с разъёмом 8P8C[4][5]. Ошибочное употребление термина «RJ-45» вызвано, вероятно, тем, что стандарт RJ-45S не получил широкого применения, а также внешним сходством разъёмов.
Разводка шестиместного разъёма[править | править код]
| Контакт | RJ25 | RJ14 | RJ11 | Пара | T/R[en] | ± | Цветовая кодировка | Устаревший | RJ25 | RJ14 | RJ11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | T | + | белый/зелёный | оранжевый | ||||||
| 2 | 2 | T | + | белый/оранжевый | чёрный | ||||||
| 3 | 1 | R | — | синий | красный | ||||||
| 4 | 1 | T | + | белый/синий | зелёный | ||||||
| 5 | 2 | R | — | оранжевый | жёлтый | ||||||
| 6 | 3 | R | — | зелёный | синий |
Разводка четырёхместного разъёма[править | править код]
| Контакт | RJ9 | T/R[en] | ± | Цветовая кодировка | |
| (совр.) | Устаревш. | ||||
|---|---|---|---|---|---|
| 1 | X | R | + | белый/оранжевый | жёлтый |
| 2 | X | R | – | оранжевый | зелёный |
| 3 | X | T | – | зелёный | красный |
| 4 | X | T | + | белый/зелёный | чёрный |
См. также[править | править код]
- Title 47 CFR Part 68[en] (англ.)
Примечания[править | править код]
- ↑ 1 2 3 Стандарта RJ9 не существует; это сленговое название.
- ↑ Отличие вилок RJ11 и RJ12 Архивная копия от 14 марта 2018 на Wayback Machine.
- ↑ Стандарта RJ12 не существует; исторически сложилось, что обычно под этим обозначением имеют в виду 6-контактные вилки, правильно называемые RJ-25. Они применяются для 6-проводных системных телефонов, которые встречаются нечасто (в основном они 4-проводные).
- ↑ RJ45 or 8P8C Connectors? Finding the True Ethernet Standard (англ.). Arrow.com (29 апреля 2017). Дата обращения: 5 июня 2019. Архивировано 5 июня 2019 года.
- ↑ Scott Mueller. Upgrading and Repairing PCs, 2011, page 1235 «Although RJ-45 is the common name for the UTP Ethernet connector, this is a misnomer. The correct name for the connector is 8P8C»
Ссылки[править | править код]
- FCC 47 CFR Part 68 (англ.)
- Распределение и заделка кабеля витая пара в патч-панели и розетки RJ-45, кроссы, патч-корды
- Modular Wiring Reference (англ.)
Какой нужен штекер для ТВ розетки?
Штекер для ТВ розетки зависит от типа и стандарта используемого телевизора и видеооборудования. В настоящее время наиболее распространены два типа ТВ разъемов: коаксиальный и HDMI.
Для подключения к коаксиальной ТВ розетке, которая используется для аналогового телевизионного сигнала, необходим штекер типа «F». Это особый тип штекера, который соединяется с женским коаксиальным разъемом на ТВ розетке и обеспечивает хорошее качество сигнала.
Для подключения к цифровой ТВ розетке через HDMI, который используется для передачи цифровых аудио-видео сигналов, необходим HDMI-штекер. Этот тип штекера используется для соединения телевизора с другими устройствами, такими как DVD-плееры, консоли для игр и т.д.
Перед выбором штекера для ТВ розетки, убедитесь, что он совместим с вашим телевизором и другими устройствами, которые вы хотите подключить.
