Дендроплан — изготовление посадочного чертежа.
Входящий в структуру дизайн-проекта садового участка, хочу предложить вам ознакомиться с посадочными планами двух наших ландшафтных проектов: стандартного садового участка и лесной территории под коттеджную застройку.
В первом случае наш проект разработан для стандартного надела земли со спокойным рельефом в садовом товариществе, Московской области.

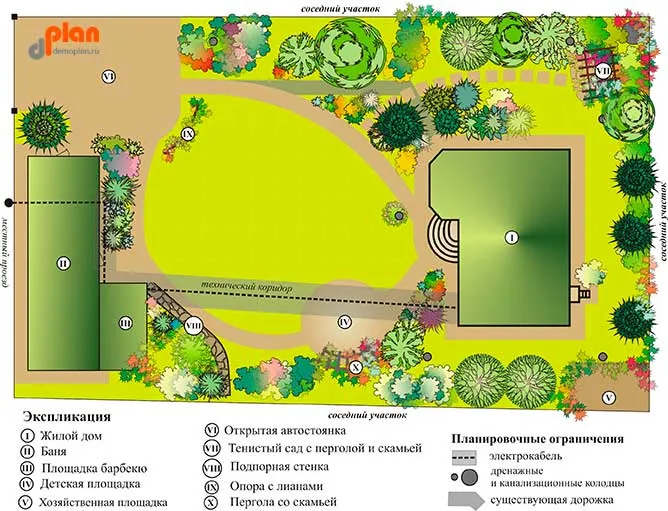

Дизайн — проект концепция чертеж с экспликацией и планировочными ограничениями. Функциональные зоны обозначены римскими цифрами.
В данном проекте мы столкнулись с грубыми ошибками: бетонная дорожка от вхожа на участок выходит на отмостку и угол дома на посадочном чертеже внесена в планировочные ограничения и обозначена серо — зеленым цветом. Ни в коем случае бетонная отмостка дома шириной 1 метр не может быть включена в дорожно — тропиночную сеть, — это противоречит строительным нормам и правилам.

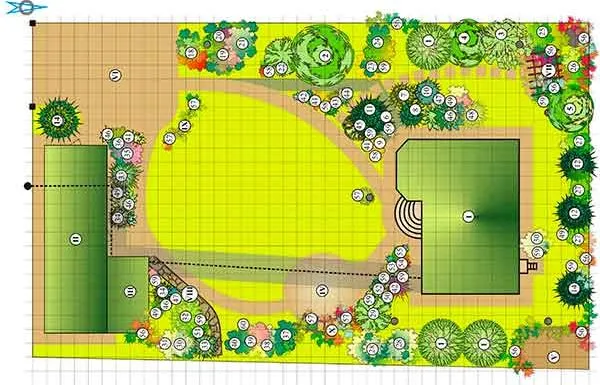

Схема посадки растений, каждому присвоен номер в соответствии в соответствии с ассортиментной ведомостью растений. Пример посадочного чертежа дизайн — проекта садового участка 10 соток.
Так как территория участка небольшая — всего 1000 кв. метров, на посадочном чертеже и в ассортиментной ведомости растений выполнена сквозная нумерация.
Деревья для дачного участка мы выбрали компактных медленнорастущих форм. Деревья плодовых культур яблони колоновидные с узкой кроной в форме колонны, расстояние между посадочными местами 3 метра. Вечнозеленые хвойные деревья компактных форм: шаровидные туи и туи западные сформированные топиарные, карликовые сосны, можжевельники с узкопирамидальными кронами. Лиственные листопадные деревья с эффектной окраской коры: привитая на штамбе черемуха мааки и белокорая береза, плакучие ивы пендула привитые на высоких штамбах.
Часто встречается ошибка, которая особенно распространена в неконтролируемых социальных сетях, когда некоторые самоучки, называющие себя «ландшафтными дизайнерами» в кавычках, посадочный чертеж называют дендропланом.
лесного участка

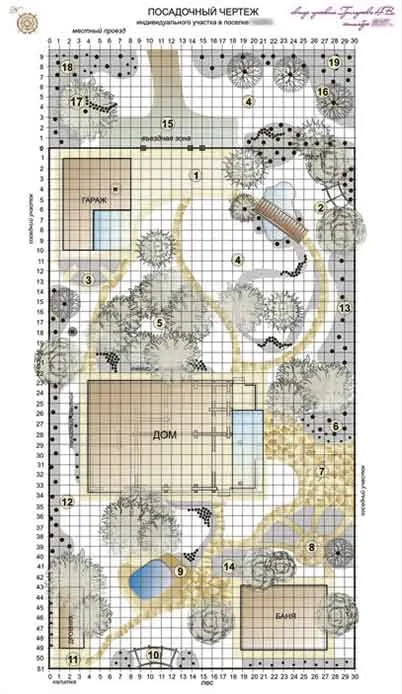

, дизайн — проект садового участка 1500 кв. метров. Лесной участок с существующими взрослыми высокими соснами, елями, березами. Генеральный план этого лесного участка на сайте http://landnellys.ru/landshaftnyj-dizajn/proekt-ozeleneniya-i-blagoustrojstva
Условные обозначения посадочного чертежа
На чертеже присутствуют как существующие хвойные и лиственные деревья, так и новые посадки. Поэтому в ассортиментной ведомости таблица новых растений составлена группами, в соответствии с номером функциональной зоны. В данном случае мы не стали использовать сквозную нумерацию ассортимента. Условные обозначения: на посадочном чертеже месторасположение функциональных зон и композиционных групп растений обозначены цифрами. Чертеж выполнен на координатной сетке с шагом в 1 метр.
