Параметры гофротруб:

Основные размеры гофрированных труб, предназначенных для прокладки кабелей и проводов, определены в соответствии с рабочими чертежами производителей и нормами, изложенными в ГОСТ Р МЭК 61386.25-2015 (Трубные системы для прокладки кабелей. Часть 25. Устройства для крепления труб).

  • диаметр наружный (D);
  • диаметр внутренний (d);
  • площадь поперечного сечения провода (S);
  • количество проводов (n).

Единицы измерения параметров гофротруб – миллиметры (мм) и квадратные миллиметры (мм2).
Дополнительно:

В зависимости от прочностных характеристик гофротрубы подразделяются на следующие категории:

  • очень легкой серии: выдерживают нагрузки до 125 (Н)/5 (см), применяются для монтажа провода, не испытывающего никаких нагрузок, например: над подвесными потолками, по открытой поверхности, недоступной для прикосновения;
  • лёгкой серии: выдерживают нагрузки до 320 (Н)/5 (см), применяются также для защиты проводов, не испытывающих нагрузок, однако такая гофра способна защитить провод от случайных ударов или трений, пример использования: защита открытой проводки в местах, доступных для случайного соприкосновения;
  • средней серии: выдерживают нагрузки до 750 (Н)/5 (см), используются для монтажа скрытой проводки, в том числе и для монтажа в строительных каналах;
  • тяжелой серии: выдерживают нагрузки до 1250 (Н)/5 (см), применяются для защиты проводов, прокладываемых в подземных сооружениях, для закладки под слой цемента;
  • сверхтяжелой серии: выдерживают нагрузки до 4000 (Н)/5 (см), используются для монтажа особенно ответственных и монтируемых в тяжелых условиях линий, бывают только металлическими.

Важно: материал изготовления гофротруб: сталь, ПВХ (поливинилхлорид), ПНД (полиэтилен низкого давления), иногда встречаются модели, в которых верхний слой выполнен из ПНД, а нижний – из ПВД (полиэтилен высокого давления).

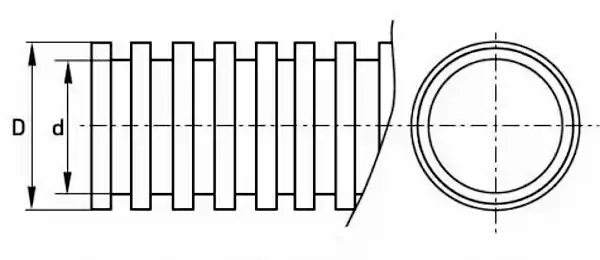

Общий вид Общие характеристики гофротруб S
Площадь поперечного сечения провода в (мм2)		 D
Диаметр наружный в (мм)		 d
Диаметр внутренний в (мм)

(Гофротрубы)

 от 0.5 (мм2) до 150 (мм2) от 16 (мм) до 63 (мм) от 10.7 (мм) до 50.6 (мм)
S (мм2)
Площадь поперечного сечения провода в (мм2)		 n (шт)
Количество проводов в (шт)		 D (мм)
Диаметр наружный в (мм)		 d (мм)
Диаметр внутренний в (мм)
0.5 2/3/4/5 16/16/20/20 10.7/10.7/14.1/14.1
2.5 2/3/4/5 16/16/20/25 10.7/10.7/14.1/18.3
4 2/3/4/5 20/20/25/25 14.1/14.1/18.3/18.3
6 2/3/4/5 20/25/32/32 14.1/18.3/24.3/24.3
10 2/3/4/5 25/32/32/40 18.3/24.3/24.3/32.5
16 2/3/4/5 32/32/40/40 24.3/24.3/32.5/32.5
25 2/3/4/5 32/40/50/50 24.3/32.5/39.6/39.6
35 2/3/4/5 40/50/50/63 32.5/39.6/39.6/50.6
50 2/3/4/5 50/50/63/63 39.6/39.6/50.6/50.6
70 39.6/50.6/50.6
95 2/3 63/63 50.6/50.6
120 2 63 50.6
150 2 63 50.6

Можно ли проводить кабель без гофры?


Технически возможно проводить кабель без гофры, но это не рекомендуется из соображений безопасности и надежности. Гофрированная труба или гофра — это защитная оболочка, которая защищает кабель от механических повреждений, влаги, пыли, грязи и других внешних воздействий.

Если кабель не защищен гофрой, он может быть подвержен повреждениям при установке, эксплуатации или ремонте электрической системы. Кроме того, кабель без гофры может создавать риск поражения электрическим током, особенно если он проходит через места, где есть возможность контакта с людьми или животными.

Поэтому рекомендуется всегда использовать гофрированную трубу или гофру для проведения кабеля, особенно если он будет проходить в местах с большим риском повреждений или контакта с людьми.
