Как установить плинтуса с кабель-каналом без посторонней помощи
SlavagodM 28 апреля, 2016
</<!— 4 (2023-08-19)—>
Профессиональная область: эксперт по внутренней и внешней отделке (штукатурка, шпаклевка, укладка плитки, монтаж гипсокартона, облицовка вагонкой, ламинатом и другие виды работ). Кроме того, специализируюсь в сантехнике, отоплении, электрике, стандартной отделке и расширении балконов.
В современном строительстве проекты жилых, офисных и производственных зданий предусматривают прокладку коммуникаций, но как быть с капитальным ремонтом, если дом или строился ещё во времена Н. С. Хрущёва или даже И.В. Сталина? Выход есть и в таких ситуациях, причём достаточно удобный, это когда проводку прячут под напольные и потолочные плинтусы, но как устанавливать плинтуса с кабель каналом и есть ли варианты для его монтажа? Об этом я хочу рассказать вам ниже, руководствуясь не только заводскими инструкциями, но и личным многолетним опытом, а также вы сможете посмотреть здесь видео в этой статье.
Плинтусы с кабель-каналом
Плинтусы для потолка и пола с возможностью установки проводки
Из каких материалов они делаются
Вовсе не обязательно, чтобы кабель-канал был предусмотрен конструкцией, как специально сделанный паз в профиле.
В некоторых случаях инструкция позволяет прокладку проводов под планкой, если между ней и углом сопряжения стены и пола (потолка) остаётся достаточно свободного места.

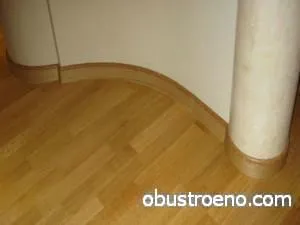

Узкий плинтус из полиуретана
Самый удобный, хотя, возможно, и самый дорогой напольный и потолочный плинтус для радиусных углов делается из полиуретана – его практически можно завязать в узел, не повредив при этом поверхность. Но, несмотря на то, что его цена выше, нежели у остальных профилей, специальный паз для прокладки коммуникаций там не предусматривается, хотя всегда есть возможность укладки одного провода в углу сопряжения плоскостей.
Такие профили устанавливаются либо на клей, либо на гипсовую шпатлёвку, в зависимости от отделываемой поверхности.

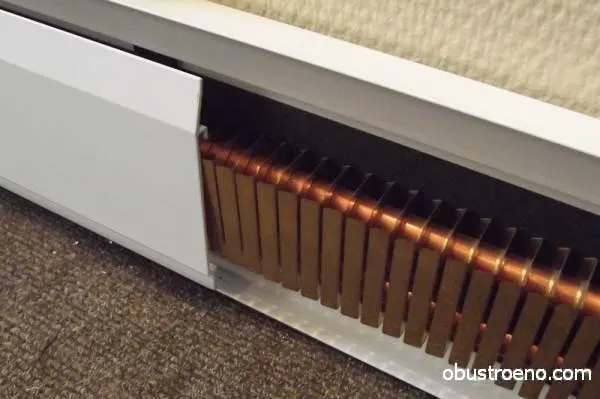

Электрический напольный плинтус с подогревом
А вот такой способ обогрева помещения, как на верхнем фото, способен предоставить возможность прокладки целой группы проводов – кабель-канал там есть в направляющих для крепления алюминиевой панели. Такое отопление может быть водяным и электрическим и тогда проводка там уже будет нужна для поддержания работоспособности конструкции, но место для дополнительных шнуров там всё равно остаётся – проверено на практике.

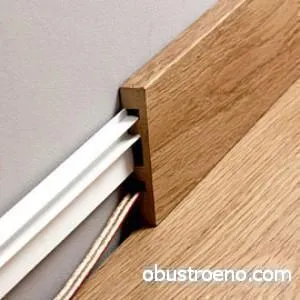

Деревянный плинтус
Возможно, для кого-то это покажется странным, но специально предусмотренный кабель-канал может быть и у деревянного плинтуса. Правда, такие профили обычно делаются не из цельного массива, а из композита – чаще всего, это МДФ со шпонированным покрытием.
Крепление основной планки здесь производится на пластиковую направляющую, как это, собственно, и показано на верхней фотографии или на стальные кляймеры, впрочем, технологического значения это не имеет.
ПВХ плинтусы
Конечно, самым популярным, да и, пожалуй, самым удобным для скрытого монтажа проводки является поливинилхлоридный плинтус, который в силу своей конфигурации имеет несколько пазов для прокладки коммуникаций. Поэтому, именно на его примере я хочу показать вам, как прикрепить плинтус с кабель каналом, так как здесь можно не просто проложить много кабелей, но и сделать это качественно, быстро и без особых трудовых затрат.
Хотя, впрочем, именно из-за этого такой профиль лидирует по продажам среди аналогов.
Монтажные работы
В зависимости от черновой поверхности, которой на данный момент будет являться стена, мы выберем крепёж.
Если она будет из дерева, то мы, естественно, применим соответствующие саморезы, а если из минеральных стройматериалов (кирпич, блоки, бетонные плиты), то, естественно, шурупы с пластиковыми дюбелями.

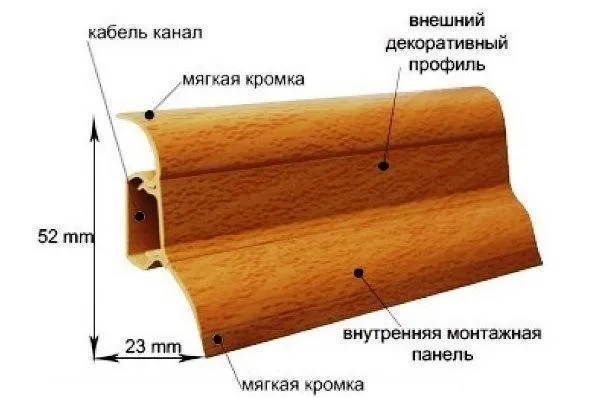

Так выглядит самый распространённый вариант современного плинтуса из ПВХ
Следует сразу отметить, что самые первые профили из ПВХ, которые делались для этой цели, предусматривались под монтаж на стальные кляймеры, что было очень неудобно, так как малейшее отклонение стены вызывало появление зазоров. Конечно, эти зазоры убирали, просто закручивая саморез сквозь лицевую часть, закрывая потом головку шурупа декоративной накладкой, но это, увы, уже нельзя было назвать скрытым монтажом.

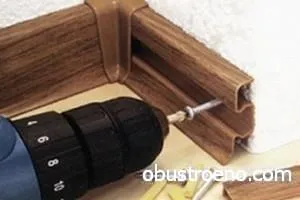

Фиксация шурупом к стене
В настоящее время конфигурация профилей по отношению к креплению несколько изменилась, что позволяет обходиться без кляймеров – вы прижимаете его к стене через заднюю панель кабель-канала, как это показано на фотографии вверху.
Расстояние между точками крепежа обычно выдерживают по 40-45 см, но если стена не совсем ровная, то шаг, естественно, сокращается, так как правильно установить плинтус с кабель каналом можно, только плотно прижав его к стене. Увеличение крепёжных точек связано с теми местами, где профиль отходит от стенки, образовывая зазор, и вы просто прижимаете его на нужном участке.

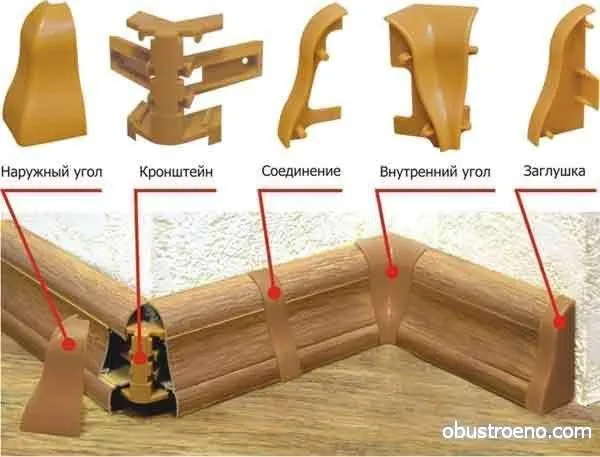

ПВХ плинтусы со стыковочной фурнитурой
Теперь давайте своими руками, поэтапно проделаем весь процесс монтажа:
- фурнитура для наружных углов предусматривает здесь двойную деталь консоль и накладку (это видно на фотографии вверху), поэтому вам в первую очередь следует закрепить по наружным углам все консоли;
- далее вам нужно будет снимать с каждой устанавливаемой планки малый профиль-заглушку, которым закрывается кабель-канал;
- следующим шагом будет установка самого плинтуса, стандартная длина которого имеет 2500 мм, хотя существуют (редко) экспонаты по 5005 мм;
- как вы понимаете, 2500 мм достаточно далеко не для каждой стены, поэтому, для соединения двух профилей используется стыковочная фурнитура;
- на конечных точках (у дверных проёмов, шкафов и так далее) на профили надевают конечные заглушки, которые бывают левыми и правыми подбираете по обстоятельствам).
Длина профиля должна соответствовать расстоянию между центрами стыковочной фурнитуры
А теперь, самый ответственный момент, как установить пластиковый плинтус с кабель каналом – это подрезка профилей по длине:
- чтобы длина куска профиля получилась наиболее оптимальной, вам нужно вычислить расстояние между центрами стыковочной фурнитуры, это на 4-5 мм больше в каждую сторону от края;
- резать планку (заглушку в том числе) лучше всего ножовкой по металлу, но потом доработать ножом срез, сняв с него заусенцы;

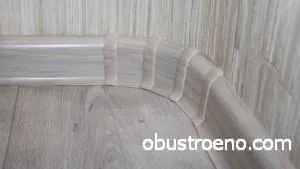

Стыковка в радиусном углу
- принцип подрезки распространяется на любую длину палки – на фотографии вверху вы видите, как сделан радиусный угол без изгиба профиля.

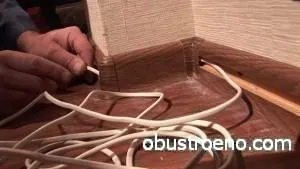

Заводим провод в кабель-канал
Теперь можно заводить проводку:
- после монтажа вы можете завести один или несколько проводов в кабель-канал и закрыть его заглушкой;

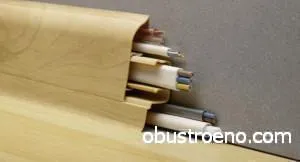

А здесь поместится гораздо больше проводов
- как мы уже упоминали, конфигурация плинтуса не обязательно должна в точности соответствовать друг другу – есть модели с большим количеством кабель-каналов, например, как на верхнем изображении;
- поэтому, при выборе профиля на это следует обращать внимание, учитывая, конечно, ваши потребности в монтаже коммуникаций.

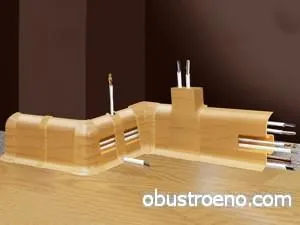

На заглавной фотографии показана возможность отвода проводов вверх, по вертикали, через специальную фурнитуру.
Хочу сказать, что найти такие комплектующие в продаже чрезвычайно сложно, хотя причины этого непонятны – они попросту отсутствуют.
Поэтому, для таких отводов приходится прорезать мягкую кромку и устанавливать обычный пластиковый кабель-канал.
Заключение
Установка ПВХ профиля является самой быстрой и лёгкой среди других плинтусов, но это возможно только в том случае, если вы правильно разметите и раскроите палки по длине. Надеюсь, что у вас всё получится, но если всё-таки, что-то не срастётся – спрашивайте – постараюсь ответить.
