Дом из бетонных панелей: секреты выбора материалов и постройки

Принятие решения о постройке дома из железобетона зависит от наличия в близлежащем районе завода железобетонных изделий или домостроительного комбината, которые производят детали для индивидуального строительства. Хотя можно использовать типовые конструкции, но это будет иметь ограничения для планирования дома.

Когда человек задумывается о постройке своего дома, ему приходится решать два основных вопроса:

• Выбрать материал для стен, перегородок и перекрытий;
• Определиться с планировкой и этажностью дома.

Одни материалы, например, кирпич или шлакоблоки, позволяют создать дом с любой расстановкой и даже конфигурацией помещений. Другие, такие, как брёвна или железобетонные изделия, своими габаритами влияют и на размеры комнат, и на их конфигурацию. В данной статье мы порассуждаем о том, как построить дом из бетонных панелей. Сразу оговоримся, что чаще такие изделия бывают железобетонными. Так же в том случае если вы строите дом вдали от цивилизации, вам может понадобиться прокладывать коммуникации, например, электричество. Купить железобетонные стойки для постройки ЛЭП можно в компании «Метэнерго» на сайте https://bryansk.metenergo.com/catalog/sv-110-3-5/. В Брянске это однин из лучших поставщиков, который успешно работает с 2009 года.

Содержание:

• Дом из бетонных панелей и его планировка
  • Панели бывают разные
  • Планировка дома
• Конструктивные различия панелей
  • Наружные стены
  • Внутренние стены
  • Цена бетонных стеновых панелей
  • Панели перекрытий
• Фундамент
• Организация работ

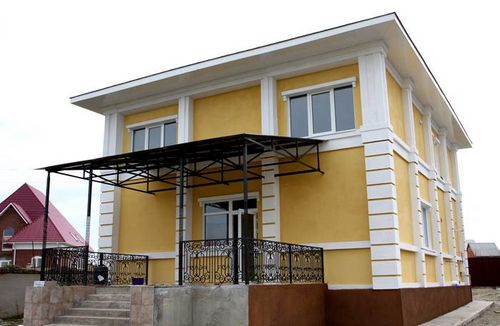

Красивый дом из бетонных панелей

Дом из бетонных панелей и его планировка

Панели бывают разные

Выбирая панели для строительства дома, необходимо знать и понимать, какие различия между ними существуют.

Заводы ЖБИ, например, зачастую изготавливали детали для промышленных объектов и социальных объектов типового строительства – детские сады, школы, дома культуры, магазины… Использование этих конструкций для строительства жилого дома сопряжено с применением таких деталей, как колонны, ригели, балки. А это, в свою очередь, вызывает не совсем оправданные, лишние объёмы внутренних отделочных работ, да и для интерьера бетонные панели таких серий — не самый лучший выбор.

Дело в том, что панели с завода ЖБИ обычно не являются самонесущими. Они предназначены для «обшивки» каркаса здания, выполненного из колонн, ригелей или балок. Таким образом, снаружи здание получается с ровными стенами, а колонны и ригели «выпирают» внутрь помещений и их приходится как-то «прятать».

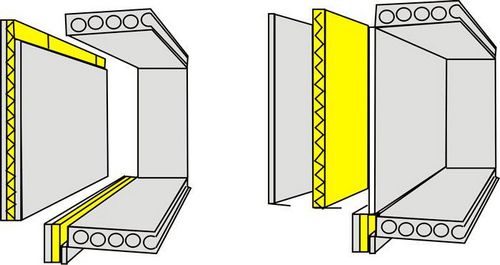

Панели для «обшивки» каркаса здания

ДСК выпускают изделия, непосредственно предназначенные для возведения жилых домов. В результате дом получает ровные стены, потолки и прямые углы без выступов и перепадов. Это значительно упрощает и отделочные работы и, впоследствии, размещение мебели.

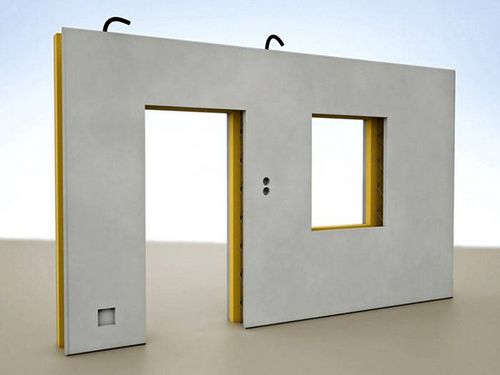

Изделия для возведения здания

Планировка дома

Самый существенный недостаток типовых железобетонных деталей в строительстве жилых домов – их жёстко заданные габариты. ЖБИ нельзя ни пилить, ни резать, ни рубить. Любое грубое силовое вмешательство, направленное на изменение размеров детали неминуемо приведёт к нарушению её целостности, к появлению трещин, и, в конечном счёте, может вызвать разрушение уже построенного здания.

Поэтому, прежде чем составлять проект дома, нужно ознакомиться с размерами деталей, предлагаемых к реализации у поставщика комплектующих для домов из бетонных панелей. Важное значение имеет расположение дверных, оконных проёмов в стенах и перегородках, а так же – технологических отверстий в плитах перекрытий. Только зная эти параметры, стоит приступать к составлению плана размещения помещений в доме. Особенно если дом планируется строить в два-три этажа.

Проще всего, конечно, разрабатывать проект дома исходя из наличия деталей с учётом их размеров и проёмов в них. Но можно попробовать подбирать детали, ориентируясь на желаемую планировку будущего жилища. Или искать производителя, имеющего желание и возможности для изготовления железобетонных деталей под проект нового дома.

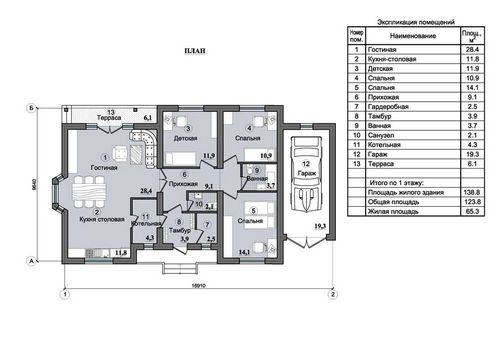

План одноэтажного дома

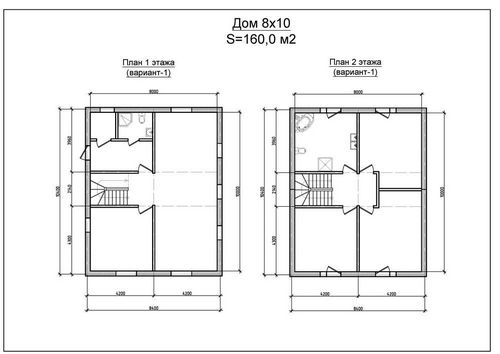

План двухэтажного дома 8 х 10 м

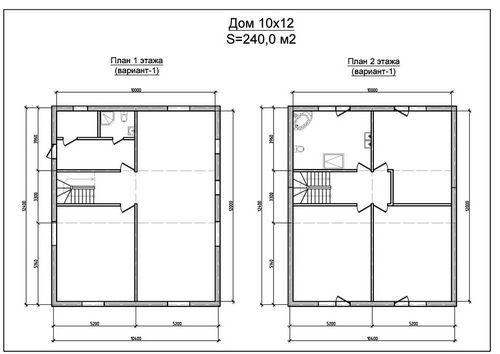

План двухэтажного дома 10 х 12 м

Конструктивные различия панелей

Вообще все панели делятся на три основных вида:

• Наружные стеновые,
• Внутренние стеновые и перегородки,
• Перекрытия.

Кроме них для строительства домов применяются и другие изделия из железобетона:

• Лестничные марши,
• лестничные площадки,
• вентиляционные блоки,
• дверные рами,
• другие доборные элементы.

Наружные стены

Наружные стеновые панели могут быть одно-, двух- или трёхслойными. Один из слоёв – утеплитель. Это может быть керамзит, ячеистый бетон, минеральная вата, асбестоцемент и другие теплоизолирующие материалы. Наружный слой – высокопрочный бетон, внутренний – цементно-песчаный раствор. Толщина слоёв зависит от конструктивных решений серии ЖБИ, выпускаемых тем или иным заводом, которые, в свою очередь, зависят от климатических особенностей района застройки. Общая толщина панелей может достигать 500 мм. В климатических условиях средней полосы России и северных районах более популярно применение трёхслойных железобетонных стеновых панелей.

Структура трехслойной панели

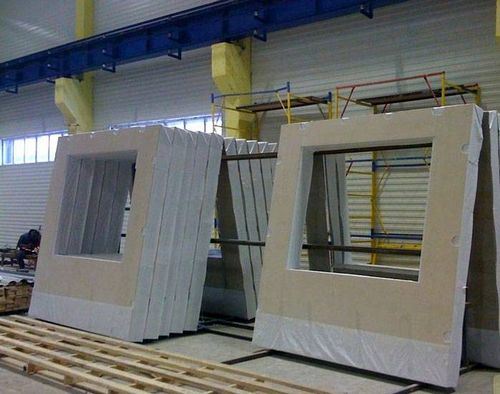

Панель на складе готовой продукции завода

Стеновые панели также делятся на:

• несущие,
• самонесущие,
• навесные.

Уже из названий видно, что первые являются основой дома, на которые укладываются плиты перекрытий. Вторые несут сами себя по высоте здания и крепятся к несущим стенам здания и перекрытиям. Последние навешиваются на внутренний каркас дома, на который ложится вся нагрузка от наружных стен и перекрытий.

Основой конструкции обычно является каркас из рифлёной арматуры классов AIII и A-IV, который связывает в одно целое все слои панели.

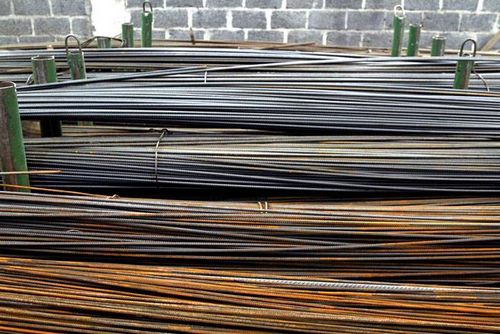

Арматура

Для бетонирования применяется бетон марок от М25 до М150 и выше в зависимости от назначения слоя, является ли он основным, декоративным, несущим или теплоизоляционным. Все эти нюансы описаны в ГОСТ 11024-84.

Статья по теме:

Таблица пропорции бетона на 1м3. Как приготовить качественные бетонные смеси для различных целей. Подробнее читайте в отдельной публикации нашего портала.

Размер железобетонных стеновых панелей может быть самым разным. Их высота зависит от высоты этажа домов, для которых они выпускаются, а ширина может быть рассчитана на одно или два окна. Шире делать нет смысла из-за трудностей транспортировки и хранения.

Внутренние стены

Панели для внутренних стен делятся на несущие и не несущие. На первые опираются перекрытия и к ним крепятся навесные и самонесущие наружные стеновые конструкции. Не несущие обычно выполняют роль межкомнатных перегородок. Если у вас планируются помещения больших размеров, то необходимо использовать жби колонны.

Толщина несущих панелей не может быть меньше 100 мм, перегородки не выпускаются тоньше 60 мм. Высота и ширина определяется индивидуальным или типовым проектом. Для армирования применяется рифлёная арматура классов A-III и A-IV, реже A-I и A-II. Марка бетона, в зависимости от назначения панели, может быть М-25, М-75, М-100 или М-150 и выше. Внутренние стеновые конструкции, как правило, бывают однослойными. Их производство регулируется ГОСТ 12504-80.

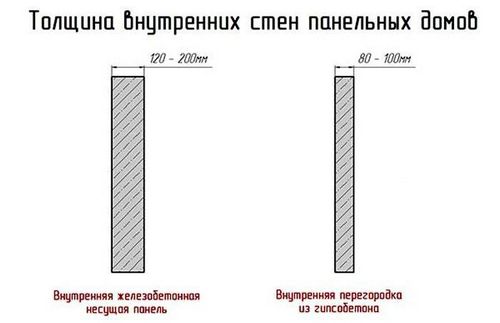

Толщина внутренних стен панельных домов

Цена бетонных стеновых панелей

Формируя бюджет строительства дома, нужно понимать, что цены на строительные материалы меняются регулярно не только в зависимости от общего состояния экономики. У каждого производителя своя ценовая политика, которая не всегда зависит от наличия поблизости конкурентов. Поэтому и на бетонные стеновые панели цена может быть разной у разных продавцов. Ориентировочно цены могут быть такими:

• от 3100 руб/м² — за однослойные панели,
• от 3650 руб/м² — за двухслойные,
• от 4850 руб/м² — за трёхслойные.

Иногда продавцы указывают цены за 1 м³, что может ввести покупателя в заблуждение. Ведь объём панели зависит от её толщины, а стены, это, в первую очередь, — метры квадратные. Поэтому, говоря о ценах, необходимо всегда сводить разговор к цене за 1 м².

Панели перекрытий

Лучше всего в жилищном строительстве в качестве перекрытий зарекомендовали себя пустотные плиты. Гладкая нижняя сторона существенно облегчает внутреннюю отделку потолка помещений, шероховатость верхней стороны обеспечивает хорошее сцепление с материалом наливных полов. Толщина плит составляет 22 0мм, длина и ширина может быть разной. Домостроительные комбинаты выпускают и сплошные плиты толщиной 120 и 160 мм с габаритами, позволяющими перекрыть всё помещение одной деталью. Технические параметры плит перекрытий задаются в ГОСТ 9561-91 и ГОСТ 26434-85.

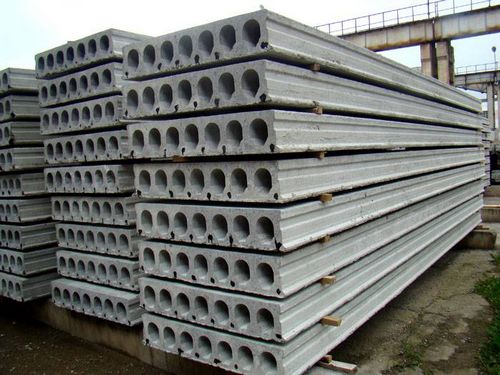

Плиты перекрытия пустотные

Фундамент

При строительстве домов из железобетонных панелей особенно важное значение имеет фундамент. Как правило, фундамент для панельных домов бывает ленточного типа. Он должен быть мощным и надёжным, способным выдержать вес всего дома. Главным параметром при этом является глубина заложения фундамента. Она зависит от уровня промерзания грунта в регионе постройки и от наличия в проекте дома помещений, расположенных ниже уровня пола первого этажа. Это могут быт гараж, погреб, бассейн с сауной…

Основание фундамента обязательно должно находиться ниже уровня промерзания грунта. Оно состоит из песчаной подушки, на которую укладываются железобетонные фундаментные подушки. На них порядно монтируются фундаментные блоки (ФБС), так, чтобы поверхность верхнего ряда оказалась выше уровня земли. Затем выполняется гидроизоляция фундамента, и монтируются плиты перекрытий под пол первого этажа. После этого начинается возведение стен дома.

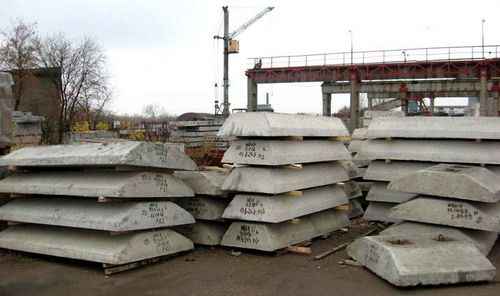

Фундаментные подушки

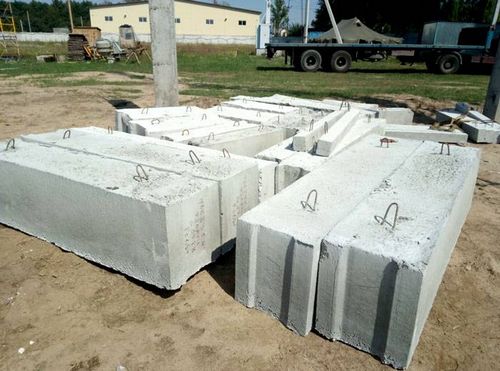

Фундаментные блоки

Организация работ

Ещё до начала проектирования дома из бетонных панелей необходимо задуматься о том, кто и как будет их доставлять на место строительства, где они будут складироваться, как они будут монтироваться. Особенно это важно, если участок небольшой и рядом уже есть постройки. Необходимо определить место, где будет стоять кран, с помощью которого будет выполняться монтаж конструкций. В самых тесных условиях он должен стоять так, чтобы вылета стрелы хватало на то, чтобы установить панель на противоположной стороне здания.

Если места для складирования мало или нет вообще, можно организовать работы так, чтобы вести монтаж «с колёс». Для этого необходимо иметь место, где машина с деталями дома будет находиться в пределах досягаемости для крана, и в то же время не закрывала проезд другому транспорту.

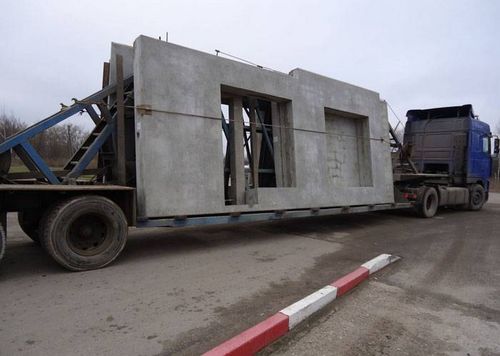

Панелевоз

В настоящее время есть возможность заказать строительство дома «под ключ», когда одна организация берёт на себя все работы по его возведению и отделке. Цены в этом случае тоже могут быть самые разные. Всё зависит и от климата региона, что повлияет на толщину панелей и общие расходы по утеплению, и от качества используемых строительных материалов.

В общем можно ориентироваться на стоимость одного квадратного метра. Для одноэтажных домов 1 м² будет стоить от 12000 рублей и выше, для двухэтажных – от 20000 рублей и выше.

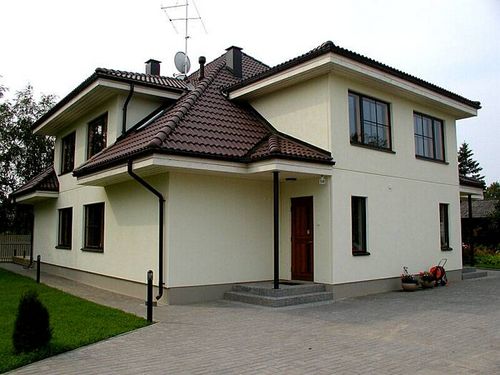

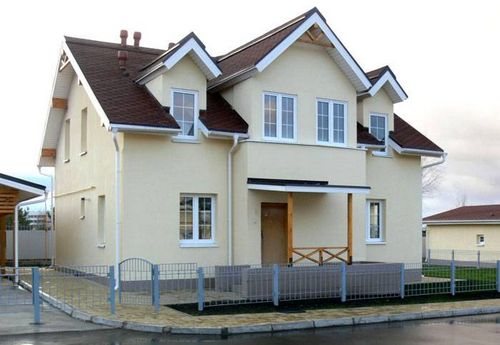

На следующих фото показаны несколько вариантов домов, строящихся «под ключ».

Видео: комплекты ЖБИ для быстровозводимых домов
