Двускатная крыша с эркером: мастер-класс по собственноручному изготовлению

Как правильно сделать крышу на эркере своими руками

Для придания дому просторности, комфорта и улучшения его внешнего вида доступны несколько подходов. Один из предлагаемых вариантов – воплощение эркера. Этот конструктивный элемент может быть встроен в дом одновременно с возведением стен либо добавлен позднее.

Назначение, преимущества и недостатки эркеров

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

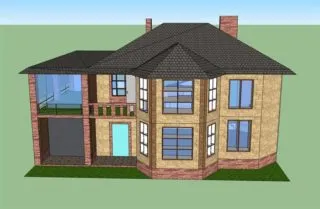

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

• увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
• улучшает освещение внутреннего пространства за счёт большой площади остекления;
• придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Требования к эркерным крышам:

• механическая устойчивость к порывам ветра;
• обтекаемый внешний вид для своевременного отвода осадков;
• технологичность возведения;
• возможность утепления для использования помещения в любое время года;
• минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
• качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

Эркеры в виде небольших выступов используют для рабочих кабинетов или для размещения вынесенных лестниц. Фонари вдоль всей стены дома пригодны для обустройства полноценных жилых комнат, кухонь, гостиных.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

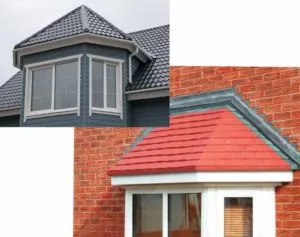

Виды кровли

Для эркеров применяют крыши с разным количеством скатов.

Односкатный вариант подходит для эркеров прямоугольной формы и выполняется как самостоятельная или объединённая с основной кровлей постройки конструкция.

Двухскатный вид уместен в тех случаях, когда кровля относится к щипцовому типу — будет соблюдён единый стиль.

Четырёхскатная вальмовая крыша с эркером используется для «фонарей» по углам зданий. Их часто выполняют в виде небольших башенок.

Варианты конструкции крыши

В общей классификации существует несколько пригодных для эркеров вариантов кровли:

• Шатровая. Может состоять из нескольких скатов или быть выполнена в форме шатра и плавными линиями изгибов. Для расчёта понадобятся уверенные знания геометрии, так как при раскрое материала необходимы точные вычисления. Одним из вариантов исполнения является конус, наиболее приспособленный для округлых эркеров.
• Вальмовая. Для пристроек на стене чаще используют три ската. Подходит для прямоугольных и многогранных эркеров.
• Многощипцовая. Крыша эркера выполняет роль одного из щипцов общей кровли здания, используется двускатный вариант.

При самостоятельном монтаже крыши принимают во внимание сложность работ и строительные навыки.

Этапы монтажа

Обустройство кровли эркера любой конфигурации проводят по похожим алгоритмам:

1. Составляют проект или делают точный чертёж.
2. Заготавливают материалы для каркаса, обшивки утепления и крепёж.
3. Проводят разметку и распил материалов для стропил.
4. Готовят стропильную систему.
5. Проводят обшивку кровельным материалом.
6. Утепляют конструкцию и подшивают внутренний слой.
7. Проводят финишную отделку.

В зависимости от материалов технология монтажа может изменяться.

Проектирование

Правильный проект помогает точно узнать количество необходимых материалов для крыши.

Покупка меньшего количества повлечёт дополнительные расходы на доставку. Материал может закончиться у продавца, а новая партия часто отличается по цвету. Приобретение лишнего материала — бесполезная трата денежных средств.

Для самостоятельного изготовления чертежа:

1. Проводят точные замеры постройки — длины стен по всему периметру.
2. Выбирают необходимую высоту кровли, что можно сделать на стройке.
3. Используя геометрические формулы, высчитывают потребное количество пиломатериалов кровельного и подшивочного материала, утеплителя и мембран парогидроизоляции.

При определении уклона учитывают допустимые величины для различных материалов.

Строительные справочники рекомендуют минимальные углы в градусах:

• керамическая черепица — от 15;
• металлическая и битумная черепица — 12;
• волокнисто-цементный шифер, профлист, фальцевый вариант из листового металла — не менее 20;

На крышах меньшего уклона скапливается снег, утяжеляя конструкцию, а талая вода может затекать между листами внешней обшивки.

Ассортимент материалов

Для стропильной системы приобретают брус из хвойных пород дерева — он дешевле, но обладает достаточной прочностью. Сечение пиломатериалов от 50х100 мм для небольших крыш и до 80х200 мм для объёмных строений.

Для обрешётки выбирают доску толщиной от 25 мм или плиты ОСБ. Вариант с использованием фанеры применим, но дорог.

Для внешней обшивки крыши подходит любой кровельный материал: шифер (цементный, битумный), металлочерепица, рулонные изделия, мягкая черепица. Ориентируются на то, из чего выполнена основная крыша.

В качестве утеплителя используют вспененный или экструдированный полистирол, каменную вату, иногда применяют жидкую теплоизоляцию. Внутреннюю поверхность обшивают вагонкой, панелями ОСБ или фанерой, гипсокартоном.

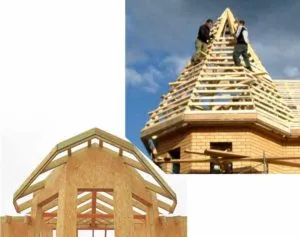

Постройка стропильной системы

Существует два варианта сборки системы:

• на крыше — по месту — конструкцию собирают опытные строители:
• разметка, подгонка, сборка отдельных элементов на земле с последующим подъёмом на эркер.

Второй вариант больше подходит для самостоятельной работы. Так удобнее вымерять и подгонять стропила.

Между собой лаги скрепляют саморезами через уголки или сбивают гвоздями.

Для крепления кровельного материала к стропилам крепят обрешётку.

Особенности монтажа внешней обшивки

Для мягких кровельных материалов обрешётку выполняют сплошной. Используют листы ОСБ, фанеры или обрезные доски.

Материал обрешётки и стропил обязательно обрабатывают антисептиком и антипиреновым составом. Акт о выполнении этих работ потребуется для ввода дома в эксплуатацию.

Цементный шифер, профлист и металлочерепицу допускается укладывать на разреженную обрешётку.

Крепёж финишного покрытия проводят кровельными саморезами, шифера — гвоздями. При выборе метизов учитывают рекомендации производителей.

Утепление и гидроизоляция

Для утепления крыши изготавливают теплоизоляцию.

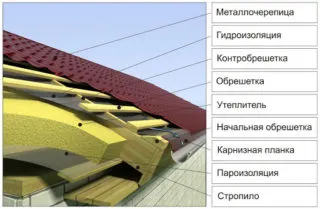

Состав пирога кровли начиная от комнаты:

• подшивка;
• пароизоляция;
• утеплитель;
• гидроветроизоляция;
• обрешётка;
• финишная наружная обшивка.

Места неплотного прилегания утеплителя к стропилам герметизируют монтажной пеной.

Пароизоляция необходима для предотвращения попадания конденсата в утеплитель — каменная вата теряет свои свойства, быстро слёживается.

Для защиты внутреннего пространства от проникающих под кровлю осадков и сквозняков устанавливают гидроветроизоляцию. Используют мембраны из нетканых материалов или рубероид.

Финишная отделка

Финишная отделка завершает работы по изготовлению крыши эркера. Вагонку покрывают лаком или краской. Гипсокартон штукатурят, красят, закрывают обоями.

Крыша домов с эркером имеет неправильную форму. Возведение потребует дополнительных затрат и большого опыта, если работы проводят своими силами. Необходимо объективно оценить навыки и при сомнениях доверить стройку профессионалам. От итогового результата будет зависеть надёжность конструкции и комфорт в доме.

Источник

Как сделать эркер на крыше своими руками

Как сделать эркер на крыше своими руками

Эркер являются частью помещения, которая будет выходить за фасадную плоскость. Мода на такие архитектурные решения не исчезает со времен Средневековья.

Но сделать эркер на крыше трудно даже опытному строителю, и главный секрет возведения – опыт и знания про особенности и разновидности конструкции, а также методы возведения.

Рассмотрим, как сделать эркер на крыше.

Общие сведения

Достоинства и недостатки кровли с эркером

По внешним данным эркер сильно похож на балкон или террасу. Но конструктивно он является частью дома со стенами капитального типа. В зависимости от проекта он способен занимать несколько этажей, иметь в основании трапецию, полукруг, прямоугольник или иной многогранник.

У эркерных кровель есть большое число достоинств:

• Красивый внешний вид.
• Отличная устойчивость к сильным ветровым порывам – будет обеспечена отсутствием фронтона кровли.
• Обтекаемая форма делает кровельную конструкцию над эркером надежно защищенной от разных типов осадков.
• Облегченный процесс утепления.
• Возможность использовать подкровельное пространство в качестве помещения для бытовых нужд или проживания.
• Возможность использовать непростые дизайнерские решения при обустройстве пространства под кровлей.
• Дополнительный тип защиты несущих стен над эркером благодаря большому кровельному свесу.
• Уменьшение нагрузки на основание и ее более равномерное распределение за счет отсутствия кровельного фронтона.

Достоинств у эркерной кровельной конструкции много, но есть и определенные минусы:

• Сложность проведения работ по монтажу – допущенные ошибки трудно исправлять, а они сильно уменьшают надежность элемента архитектуры и нивелируют его преимущества.
• Возведение кровли на эркере требует больших вложений финансов – работы по проектированию и постройке достаточно трудные и дорогие.
• Увеличение тепловой потери.

Рассмотрим, какие есть виды эркерных конструкций.

Виды и типы эркерных конструкций

Эркер может отличаться по габаритам и форме, и по площади они способны варьировать. Строители и проектировщики могут задавать эркеру почти все возможные формы.

К самым популярным можно отнести:

1. Трапеция – боковые части примыкают к фасаду под разными углами, за исключением прямого. Окно центрального типа обычно имеет большой размер, нежели располагающиеся по бокам.
2. Венецианский тип эркера, то есть полукруг. Он будет придавать внешнему виду дома плавность линий. Отлично он смотрится и с улицы, и внутри. К такому типу можно отнести располагаемые по углам постройки башенки.
3. Прямоугольник – можно сделать при примыкании боковых сторон до фасада под углом в 90 градусов. Внутреннее помещение обладает привычными параметрами, но выглядит все не так интересно.
4. Треугольник – не так популярен, как остальные конструкционные разновидности. Но выглядит все это очень оригинально.

Есть и более сложные формы геометрии, и именно они будут определять не просто внешний вид строения, но еще и интерьер помещения.

Подробности

Знакомство, расчеты, сметы

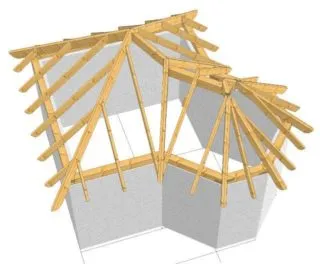

Стропильная кровельная домовая система с эркером

Устройство системы стропил эркера сделана из конькового бруса, а еще стропил с разным назначением. Как сделать эркер на крыше своими руками? Так как у кровельных скатов могут быть разные углы наклона, есть несколько видов стропил, главными из которых являются:

• Промежуточные центральные – их прикрепляют на каждый конец конькового бруса, по 3 штуки.
• Накосные (то есть угловые) стропила – служа основными несущими конструкционными частями, находятся по углам каркаса, а также обладают наименьшим уклоном по сравнению с промежуточными стропилами.
• Промежуточные – размещены от обвязки до конька, между стропилами центрального типа.

При установке системы стропил кровли дополнительно монтируют:

• Прогоны конькового типа – ригели, которые горизонтально направлены и создают опору для угловых и центральных стропил.
• Короткие (то есть наружные) стропила – конструкционные элементы, которые закреплены на угловые стропила и обвязку, а также имеют одинаковый наклон.
• Мауэрлат – брус, который крепят по верху стен снаружи и равномерно распределяют стропильную нагрузку, которая служит основанием, то есть связующим каркасным звеном между стенами и крышей.
• Подкос – подпорка для ног стропил с большими пролетами, а также дает возможность перекрывать больше пролеты и при этом экономить сечения главных балок.

Рассмотрим, как высчитывать общую площадь.

Как высчитать площадь эркера

Чтобы измерить площадь эркера, требуется использовать такие инструменты:

• Линейка – по минимуму точное измерительное устройство, которое дает большую погрешность.
• Строительная рулетка – подойдет для измерения малых площадей.
• Лазерный дальномер – инструмент, который показывает самый точный результат измерений, а также дает возможность производить работы без помощи напарника.

Главной проблемой при подсчете эркерной площади будет его сложная форма, закругленная или скошенная. Если она является не треугольником или прямоугольником, а более сложный многоугольник, его важно поделить на несколько простеньких фигур. Следующие действие такие:

• Измерьте все стороны.
• Сделайте чертежи, отметьте на нем полученные данные.
• По формулам вычисления выполните подсчеты для обычных фигур.

Рассмотрим пошаговый алгоритм.

Изготовление эркера своими руками

Первый этап строительного процесса эркера – изготовление проекта, а также планирование формы. В определенных случаях дополнительно требуется производить оформление документов. Если выстраивать конструкции, и это будет идти параллельно со домом, то в них нет необходимости. если пристройку эркера делают к зданию, которое эксплуатируется какое-то время, важно внести поправки в проект и получить разрушение на пристраивание.

Укладка основания

По структуре фундамент под конструкцию эркера аналогичен основанию здания. Подойдет монолитный ленточный, и тут есть свои этапы возведения. Фундамент сильно нуждается в усадке, после которой можно будет производить обработку материалами для гидроизоляции.

Как возводить эркер

Если возводить эркер крыши своими руками, то не рекомендуется делать все выше одного этажа своими руками. самые подходящие материалы – газобетон или кирпичи, причем у кладки есть множество особенностей, которые важно учитывать:

1. Для стен внутреннего типа можно использовать газосиликатные блоки, или же газобетон.
2. Для внешнего типа кладки лучше всего брать облицовочный кирпич высокого качества.
3. При одновременном применение и газобетона, и кирпича, требуется правильно просчитывать нагрузку на основание.
4. Тепловая изоляция должна быть в среднем слое, и это может быть минеральная вата или иные, куда более современные материалы напыляемого типа.
5. Требуется предусмотреть гидроизоляцию – пленку мембранного типа или иные аналогичные решения.
6. Стены здания и эркер должны представлять собой конструкцию монолитного типа. Это дает возможность избегать проблем при эксплуатационном процессе.

Отдельно стоит поговорить про крышу над эркером.

Кровля над эркером

Главным правилом при применении будет то, что кровля должна правильно вписываться в основной кровельный стиль. На практике можно встретить несколько разновидностей кровли над эркером. Самым простым вариантом кровли над эркером будет изготовление продолжения кровли основной постройки. Ее форма будет зависеть от того, в виде чего сделан эркер (трапециевидный, полукруглый, треугольный или прямоугольный).

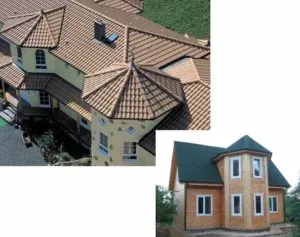

Кровельные разновидности над эркером

Можно отличать такие популярнейшие виды кровель над эркерами:

• Вальмовая – ее делают в постройках с продолговатой кровлей, обладает коньками и четырьмя скатами, причем два из них представляют собой по форме треугольники, а два трапеции.
• Шатровая – применяется для эркеров с небольшой площадью, а также придает постройке схожесть с башней, а также обладает большим числом граней.
• Многощипцовая – сложная кровельная конструкция кровли эркера с ендовами и фронтонами, разновидность скатной кровли с двумя, а также более щипцами, элементами двухскатного типа с коньками.
• Декоративная – она оснащена дополнительными конструкциями, к примеру, теми же башнями.

Основным критерием при выборе разновидности кровли над эркером – выполнение собственных функций. Чаше всего можно встречать кровлю одноэтажного дома с эркером, которая самая простая в плане конструкции. Она не будет требовать больших материальных и трудовых трат.

Схема стропильной кровельной системы над эркером

Размеры, точное местонахождение каждого каркасного элемента и сечение – все это предусматривает схема стропильной системы. Более того, чертежи системы стропил включают в себя следующие характеристики:

• Высота кровли.
• Ширина пролетом.
• Угол наклона каждого ската.
• Габариты прогона конька.
• Методы конструкционного усиления.
• Особенности фиксирования элементов конструкции.

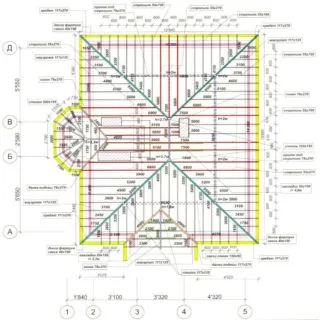

На фото прилагается схема системы стропил на эркере вальмовой кровли.

Как правильно сделать крышу своими руками

При установке стропильной системы кровли и эркера обычно применяют те же материалы, что и для главной кровли. Кроме того, чтобы сделать крышу дома с эркером, требуются такие материалы:

• Обрешеточные балки.
• Оцинкованное железо.
• Балки стропильного типа.
• Саморезы, шурупы и гвозди.

1. Начальным рабочим этапом станет подготовка пояса для армирования. Эта балочная опора, которая к тому же делает кладку намного прочнее. Материалом пояса будет армированная сетка и бетон.
2. Далее важно начать устанавливать подстропильные балки, тут применяют брус и доски, которые соединяемые посредством шурупов и саморезов. Их важно обрезать с малыми зазорами, которые убирают после того, как были закреплены балки.
3. Перед тем, как начать монтаж стропил, уточняйте угол кровельного наклона. Стропила требуется подогнать на земле, а после подъема сшить на кровельном коньке посредством пластин из металла и саморезов, а также прикрепляют к балкам подстропильного типа.
4. После стропильную систему требуется укрывать материалом для гидроизоляции и делают обрешетку.
5. Теперь можно перейти к самому сложному монтажному этапу, а также монтируют ендовы с использованием разных желобов. Нижние планки требуются для отведения снега и воды. Верхняя планка будет выполнять декоративную функцию, а также прекрасно скрывает недостатки. Их прикрепляют на ендовую доску, а еще производят обработку стыков герметиком.
6. На финальном этапе кровле над эркером требуется утеплять, а также подшивать.

Теперь немного полезностей для начинающих мастеров.

Рекомендации и полезные советы

Опытные мастера советуют обратить внимание на такие моменты:

• До окончательного выбора размера и типа кровли над эркером следует создавать уменьшенную модель трехмерного типа.
• Все пиломатериалы, которые используют при постройке крыше, требуется обрабатывать при помощи антисептика.
• Гидроизоляционная пленка должна быть минимум с двумя слоями, чтобы можно быть разместить к ней уплотнитель вплотную.
• Пленка для гидроизоляции должна как можно лучше пропускать водяные пары.
• Ендовы должны быть оцинкованного типа, потому что требования к их влагонепроницаемости и устойчивости к коррозии наиболее высокие.

Следуя таким советам, вы сможете сделать все правильно.

Заключение

Выстраивание надежной, красивой крыши и эркера умелыми руками придаст всей постройке красивый внешний вид. Сделать на крыше эркер – значит, увеличивать внутреннюю площадь, а также преображать помещения в более просторные и светлые. В конструкциях эркера создают отличные зоны отдыха и зимние сады, комфортные комнаты для детей.

Источник

Чем покрываю крыши?

Выбор материала для покрытия крыши зависит от многих факторов, таких как климатические условия в вашем регионе, тип крыши, стиль дома и бюджет. Рассмотрим некоторые из наиболее распространенных материалов для покрытия крыши:

1. Металлические крыши. Они могут быть изготовлены из оцинкованной стали, цинкового сплава, алюминия, меди или нержавеющей стали. Металлические крыши прочные, долговечные и устойчивы к погодным условиям. Они могут имитировать крыши из других материалов, таких как керамические черепицы или шифер, и могут быть окрашены в различные цвета.

2. Керамические черепицы. Они являются долговечными, прочными и устойчивыми к погодным условиям. Керамические черепицы могут быть различных форм и цветов, что позволяет подобрать материал, соответствующий стилю дома.

3. Бетонные черепицы. Они дешевле, чем керамические черепицы, и также долговечны и устойчивы к погодным условиям. Бетонные черепицы могут имитировать крыши из других материалов и могут быть окрашены в различные цвета.

4. Шифер. Он изготавливается из цемента и асбеста или из стекловолокна и полимеров. Шифер долговечный и устойчив к погодным условиям, но он более тяжелый, чем другие материалы для крыши, и требует более крепкой конструкции крыши.

5. Рулонные кровли. Они изготовлены из битума и стекловолокна или полимеров. Рулонные кровли прочные и долговечные, их можно использовать для покрытия плоских или слегка наклонных крыш.

Кроме перечисленных выше, существует также множество других материалов для покрытия крыши, таких как пластик, поликарбонат, солома, алюминиевая фольга и др. При выборе материала для покрытия крыши учитывайте его долговечность

, устойчивость к погодным условиям, стоимость и внешний вид.

При выборе материала также следует учитывать углы наклона крыши и конструкцию самой крыши. Например, для крыш со сложным контуром и уклоном меньше 2 градусов не рекомендуется использовать материалы с маленьким размером, такие как керамические черепицы.

Если вы не уверены, какой материал подходит для вашей крыши, лучше обратиться к профессионалам, которые могут дать консультацию и помочь выбрать оптимальный вариант. Также, если вы не имеете достаточного опыта и навыков, не рекомендуется самостоятельно покрывать крышу, лучше доверить эту работу профессионалам.

Видео. Крыша стропильная система над эркером
