Ендова крыши. Что это такое?

Чем более сложной с инженерной точки зрения является крыша, тем больше разнообразных элементов она включает и тем более трудно обеспечить ее герметичность. Самыми уникальными и эстетичными вариантами крыш считаются многогранные варианты, но их изготовление также является наиболее сложным.

Ендова крыши. Что это такое

Содержание статьи

• Виды ендов
• Особенности устройства ендов в стропильных системах
  • 2.1 Цены на различные виды строительных досок
• Пошаговая инструкция обустройства ендовы
  • 3.1 Монтаж мембраны ендовы
  • 3.2 Цены на популярные модели шуруповертов
  • 3.3 Цены на ПВХ мембраны для кровли
  • 3.4 Монтаж контробрешетки
  • 3.5 Установка металлических планок ендовы
  • 3.6 Видео — Ендова крыши: что это такое

Виды ендов

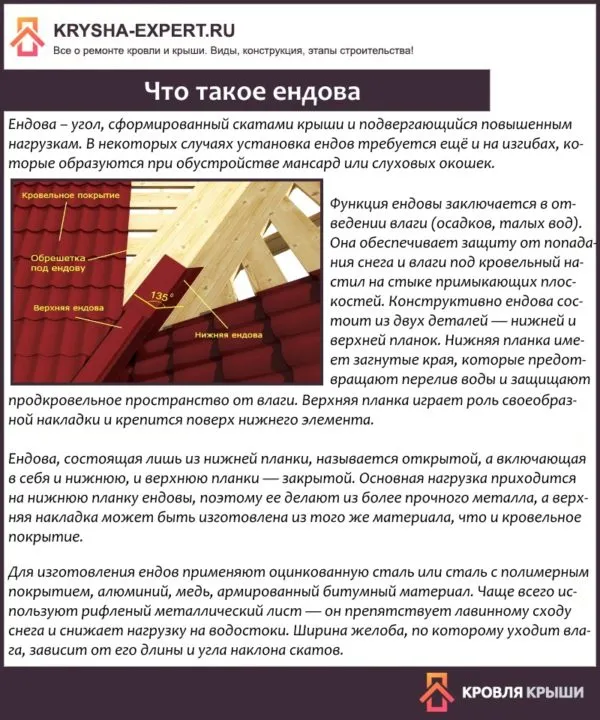

Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.

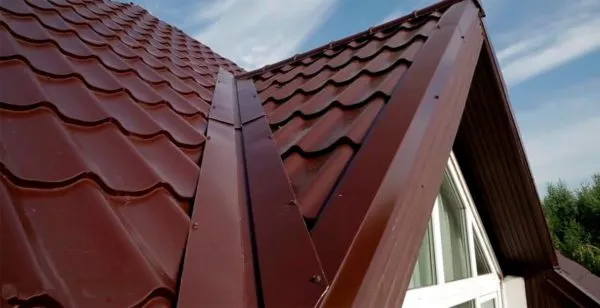

Что такое ендова

Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.

Таблица. Разновидности ендовы крыши

Вид ендовы	Краткое описание особенностей и эксплуатационных характеристик
Открытая	Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель.
Закрытая	В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов.
Переплетенная	Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице.

Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.

Ремонт ендовы — сложный и дорогостоящий процесс

Особенности устройства ендов в стропильных системах

В этих местах несущие элементы имеют максимальные нагрузки, что следует предусматривать на этапе создания стропильной системы. Вместо обыкновенных стропильных ног устанавливаются накосные стропилины, для их изготовления используются сдвоенные доски толщиной не менее 50 мм каждая. Рекомендуется гвозди заменять болтовыми соединениями, удваивать количество металлических уголков.

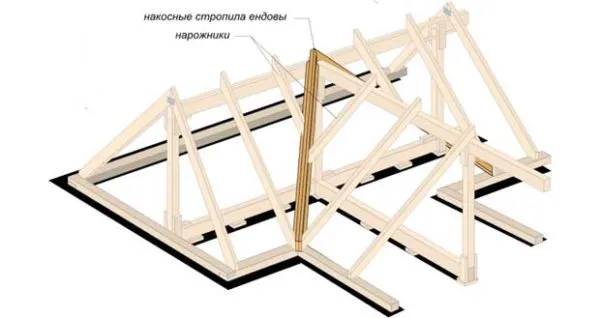

В ендове стропила крепятся с уклоном по отношению к линии стыка скатов

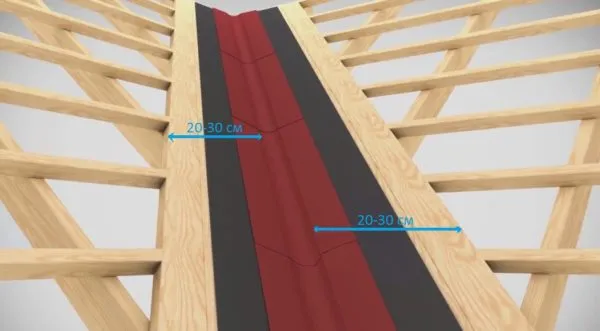

В местах примыкания делается только сплошная обрешетка, шириной не менее тридцати сантиметров. К ней в дальнейшем фиксируются гидроизоляционные материалы и металлические планки. Для гидроизоляции применяются специальные мембраны, которые монтируются поверх обыкновенных покрытий. Это так называемые мягкие покрытия, на следующем этапе они закрываются металлическими желобками.

В местах примыкания скатов делают сплошную обрешетку из досок

Цены на различные виды строительных досок

Доски строительные

Пошаговая инструкция обустройства ендовы

Узел требует повышенного внимания во время строительства стропильной системы, монтажа подкровельной изоляции и кровельного покрытия. Как укладывать гидроизоляционные слои, чтобы они обеспечивали максимальную герметичность?

Шаг 1. Начните с монтажа пароизоляции, она не допускает намокания минеральной ваты. Узел ендовы очень сложный по геометрии, здесь надо очень внимательно следить за размещением мембраны. Устанавливать пароизоляционный слой надо со стороны чердачного помещения, не жалейте соединительной ленты, обеспечьте плотное примыкание мембраны к накосной стропилине. Приклеивать можно двусторонней бутилкаучуковой лентой или односторонним акрилом. Первый материал лучше, обеспечивает более прочное приклеивание, но стоит намного дороже.

Начинают с крепления паробарьера

Шаг 2. Прибейте или прикрутите опорную доску для карнизного свеса. Ее размеры могут меняться в зависимости от технических характеристик кровельных материалов.

Крепят опорную доску для карнизного свеса

Шаг 3. Утеплите ендовный узел. Здесь надо по углам подрезать все плиты минеральной ваты. Точно снимайте размеры, не допускайте появления щелей. Если размеры сняты неправильно, то зазоры между деревянными конструкциями и утеплителем надо обязательно закрывать небольшими кусочками материала или запенивать монтажной пеной.

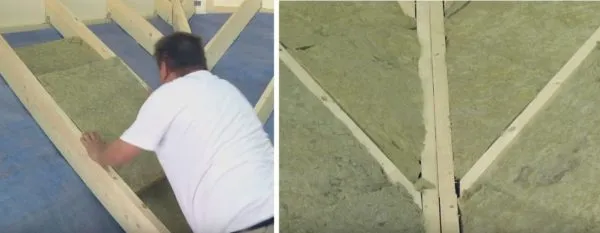

Плотно укладывают утеплитель между стропилинами

Важно правильно определить толщину утеплителя. Для региона Москвы она должна быть не менее 10 см, в северных районах нашей страны толщина увеличивается до 15 см. Всегда учитывайте данный параметр, поскольку при недостаточной толщине эффективность теплоизоляции будет слишком незначительной.

Также очень важно обеспечить полную герметизацию минеральной вате, чтобы исключить ее намокание вследствие проникновения конденсата. Влажная минвата длительный период времени имеет прямой контакт с деревянными элементами стропильной системы, и дерево начинает гнить, даже несмотря на защитную обработку различными пропитками. Вследствие порчи стропильная система уменьшает свои первоначальные несущие способности и требует сложного ремонта.

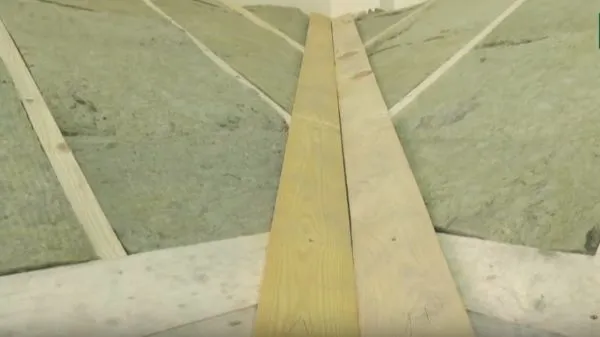

Шаг 4. Подготовьте разжелобок. Первыми закрепите ендовные доски вдоль примыкания скатов. Толщина досок 25 мм, ширина 200 мм.

По линии примыкания скатов крепят доски ендовы

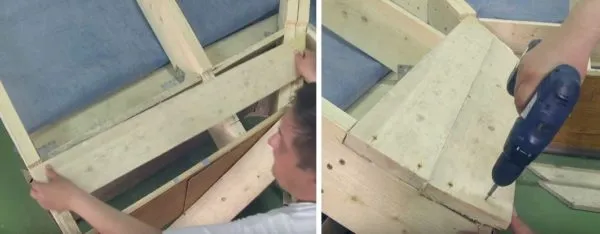

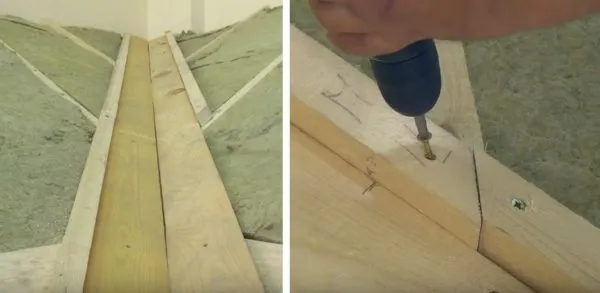

Шаг 5. К торцам досок прикрутите опорные бруски 40×40 мм. Фиксировать деревянные элементы можно саморезами или гвоздиками. Следите, чтобы все пиломатериалы плотно примыкали друг к другу.

Прикручивают к доскам опорные бруски

Подготовка к гидроизоляции ендовы закончена. Можно приступать к укладке мембраны.

Монтаж мембраны ендовы

Цены на популярные модели шуруповертов

Шуруповерты

Пленки надо выбирать в зависимости от типа крыши и вида материала для теплоизоляции. В нашем случае утеплитель минеральная вата, это очень капризный материал, который требует к себе особого отношения. Гидроизоляция узла должна выполнять следующие задачи:

• не позволять пару накапливаться в минеральной вате, быть для него прозрачной. Дело в том, что нет вариантов полной герметизации парозащитным барьером утеплительного слоя, в любом случае появятся незначительные щели. Минвата быстро впитывает влагу, но плохо избавляется от нее. Мембрана не должна препятствовать высыханию, поэтому надо покупать дорогие современные инновационные материалы;

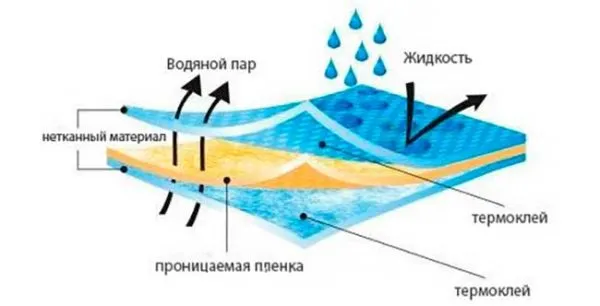

  Структура строительной мембраны

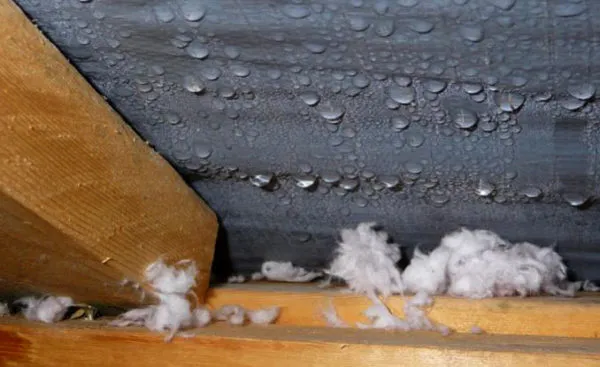

• не допускать увлажнения теплоизоляционного слоя и деревянных конструкций ендовы каплями конденсата. Он образуется на обратной стороне кровли, мембрана должна быть полностью герметичной для воды;



  Мембрана обеспечивает защиту от конденсата, который образуется на кровельном покрытии

• не позволять потокам воздуха удалять тепло из минеральной ваты. Этот материал очень легко продувается, что считается одним из недостатков. В подкровельном пространстве обязательно обустраивают эффективную естественную вентиляцию для удаления конденсата — только она гарантирует, что все элементы эксплуатируются в благоприятных условиях. Воздушные потоки быстро уносят тепло из утеплительного слоя, эффективность сложной и дорогой крыши резко снижается. Пленка должна защищать минвату от ветра.

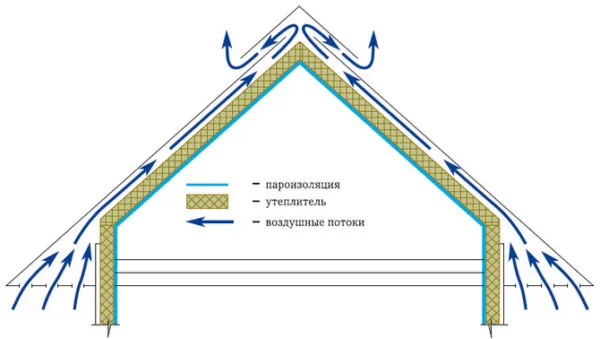

  Важным условием при обустройстве теплой крыши является наличие естественной вентиляции

Одновременно эти сложные и очень важные задачи может выполнять только специальная трехслойная мембрана.

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

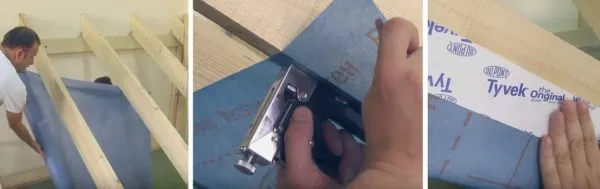

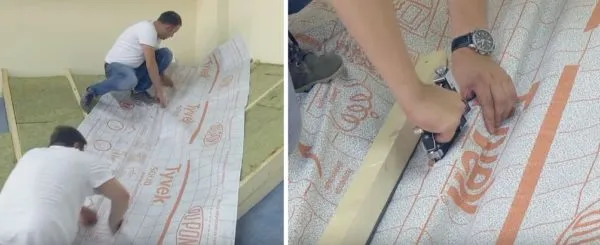

Шаг 1. Параллельно оси ендовы уложите первый слой гидрозащитной мембраны. Отрежьте от рулона кусок требуемой ширины и степлером прикрепите его к доскам. Монтаж начинайте снизу и поднимайтесь верх к коньку. Нахлесты слоев шириной не менее десяти сантиметров. Не допускайте появления складок, скобы вбивайте в верхнюю часть полотна, не делайте лишние проколы на участках, по которым может стекать вода.

На ендову крепят гидрозащитную мембрану

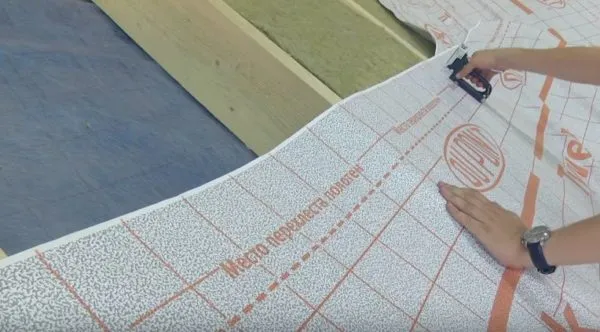

Шаг 2. После того как гидроизолирована ендова, можно начинать монтаж мембраны по всему скату крыши. Работы выполняются по обыкновенной технологии, некоторые отличия есть только в зоне примыкания скатов. Здесь длина перехлестов от оси ендовы по обе стороны разжелобка должна быть не менее 30 см. Как вы помните, все остальные нахлесты делаются по 10 см.

Укладывают мембрану на скаты

Практический совет. Для полного исключения вероятности появления протечек нужно стыки дополнительно проклеить специальной лентой. Она продается в комплекте с мембраной. Не рекомендуется в целях экономии заменять ленту обыкновенным скотчем, его технические параметры не отвечают существующим требованиям.

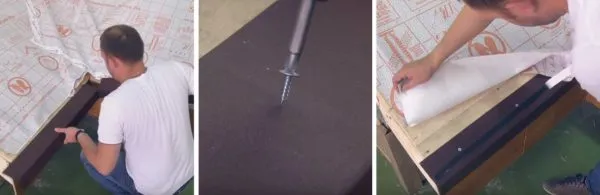

Шаг 3. Установите на место металлические капельники. Двусторонней самоклеящейся лентой зафиксируйте к ним мембрану.

Монтируют металлические капельники

Переходите к следующему этапу обустройства ендов.

Монтаж контробрешетки

Как мы уже упоминали, без эффективной естественной вентиляции узел ендовы быстро выходит из строя из-за уменьшения несущих возможностей деревянных элементов.

Шаг 1. К одной стороне реек контробрешетки прикрепите специальную ленту для герметизации отверстия от скоб. Элементы прикручивайте саморезами или фиксируйте гвоздями. Толщина реек не менее пяти сантиметров, в противном случае параметры вентиляции не удовлетворяют требования строительных норм и правил.

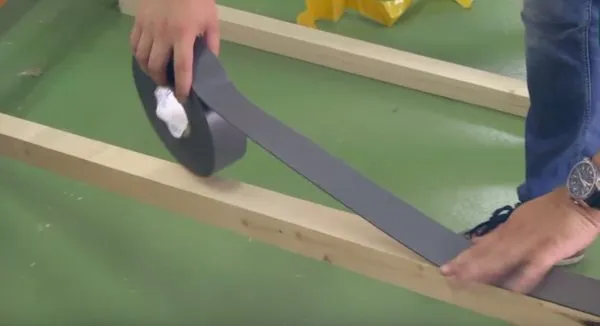

К рейкам контрообрешетки приклеивают уплотнительную ленту

Важно. Рейки контробрешетки не доводите до боковых брусков ендовы примерно на 10 см, этот зазор нужен для циркуляции воздушных потоков в узле.

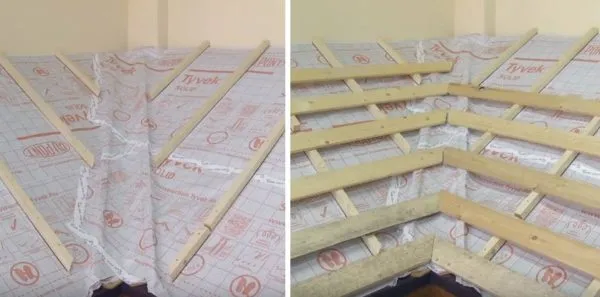

Шаг 2. Установите обрешетку. Если кровельный материал мягкий, то вся обрешетка должна быть сплошной. Обычно применяются плиты ОСП, реже клееная фанера и совсем редко обрезные доски. На выбор вариантов главное влияние оказывает стоимость, по эксплуатационным характеристикам перечисленные материалы почти не имеют отличий.

Монтируют обрешетку под кровельное покрытие

Установка металлических планок ендовы

У нас покрытие из металлочерепицы, дополнительные элементы подбираются в зависимости от цветового решения кровельного материала.

Шаг 1. Установите на место лист нижней ендовы. Его изготавливают из оцинкованной тонколистовой стали толщиной 0,45 мм. Для повышения антикоррозионной защиты поверхности покрываются устойчивыми полимерными красками, за счет этого существенно увеличивается срок эксплуатации и улучшается внешний вид. Перед монтажом в нижней части предварительно вырезается специальный профиль для четкого примыкания в углу ендовы и капельника. Работать надо ножницами по металлу, пользоваться болгаркой с абразивным диском категорически запрещается. Болгаркой иногда режут профилированные листы, но только в тех местах, которые в дальнейшем закрываются и на них не оказывают негативного влияния осадки. В данном случае место среза открытое, пользоваться разрешается только ножницами.

Устанавливают нижнюю планку ендовы

Шаг 2. Закрепите лист метизами, дальнейшая укладка делается снизу вверх. К местам стыков скатов к креплению ендов существуют дополнительные требования.

1. Нахлест металлических элементов должен быть не менее тридцати сантиметров. Если в обычных узлах он составляет 10 см, то в ендовах параметр увеличивается почти в три раза.
2. На малых углах наклона узла рекомендуется использовать дополнительную герметизацию мест нахлеста. Применять можно любой состав, на него не воздействуют ультрафиолетовые лучи, заводское качество сохраняется весь период эксплуатации.
3. В местах захода на ендову металлических кровельных листов надо устанавливать уплотнитель. Он предупреждает перелив воды на деревянные элементы стропильной системы во время сильного потока воды.

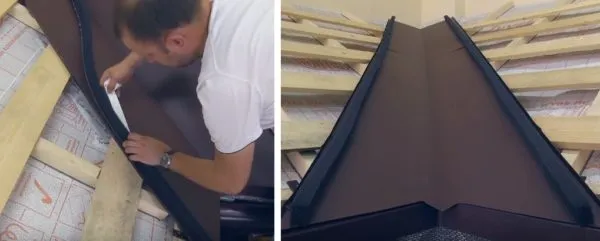

По краям планки приклеивают уплотнитель

Профессионалы настоятельно рекомендуют выполнять все эти условия для повышения надежности герметизации ендовы. Такие работы отнимают намного меньше времени, чем ремонт вышедших из строя конструкций.

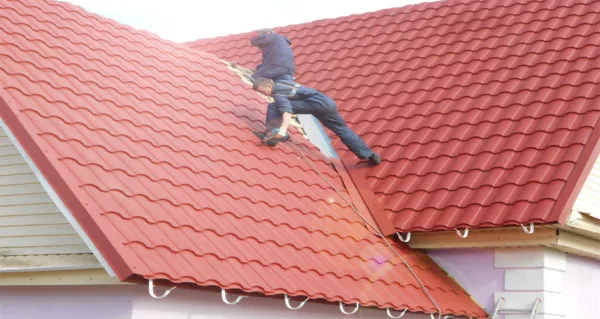

Шаг 3. Устанавливайте кровлю на скатах, подрезайте листы в местах расположения ендовы. Выполняйте требования производителей кровельных материалов.

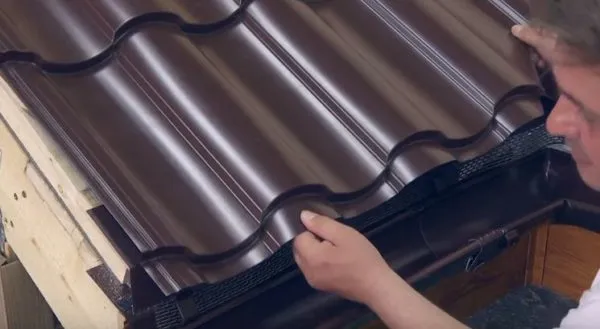

Выполняют монтаж покрытия на скатах

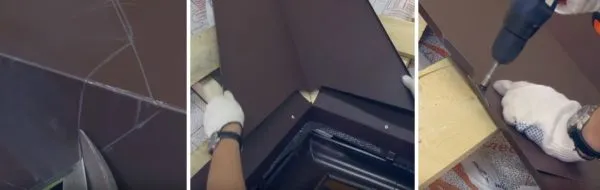

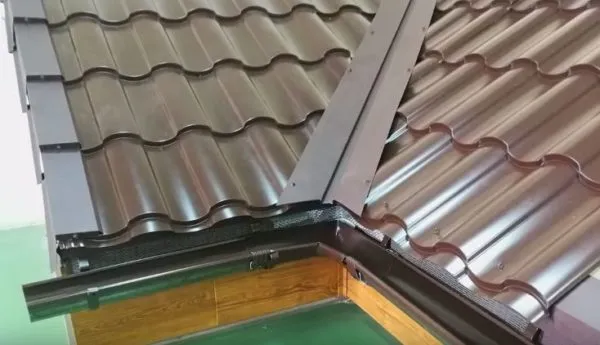

Шаг 4. Саморезами прикрепите верхний декоративный элемент ендовы. Он скрывает нервности срезов, защищает кромки от намокания водой. Декоративный элемент значительно улучшает внешний вид крыши.

В завершение крепят верхнюю планку ендовы

Саморезы надо вкручивать в верхние волны металлического покрытия. Не перетягивайте метизы, не деформируйте поверхность декоративной ендовы, строго соблюдайте линейность. Если верхний элемент кривой, имеет вмятины и бугры, то он не украшает крышу, а наоборот, значительно ухудшает ее внешний вид. Всегда помните об этом и работайте очень аккуратно. Если все делать согласно разработанным технологиям, то кровля получится не только красивой, но и прочной и долговечной.

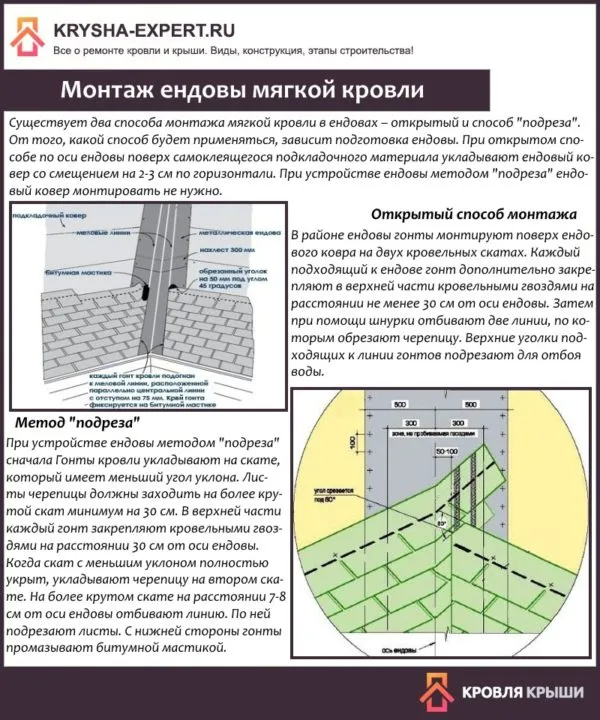

Монтаж ендовы мягкой кровли

Мы привели пошаговую инструкцию обустройства ендовы под металлические покрытия. Все остальные варианты принципиальных отличий не имеют, этот узел по технологии герметизации можно назвать универсальным. Внешний вид кровли на строительную технологию почти никакого влияния не оказывает.

Видео — Ендова крыши: что это такое

Ендова является важным, но далеко не единственным элементом крыши. Стропильная система – сложная инженерная конструкция, с большим количеством отдельных архитектурных элементов. Из каких именно частей она состоит, их особенности и конкретное назначение – все эти сведения есть в статье на страницах нашего сайта.

Какие бывают ендовы?

Ендова — это элемент фасадной отделки здания, который используется для закрытия соединения двух плоскостей наружных стен. Ендовы бывают разных видов, их выбор зависит от материала, из которого сделано здание, а также от эстетических и функциональных требований.

Вот несколько типов ендов:

1. Деревянная ендова. Это традиционный вид ендовы, который широко применяется для отделки домов, построенных из дерева. Деревянная ендова доступна в различных стилях, формах и цветах.

2. Пластиковая ендова. Пластиковая ендова изготавливается из ПВХ и доступна в различных цветах и оттенках. Это удобный и простой в установке материал, который требует минимального ухода.

3. Металлическая ендова. Металлическая ендова часто используется для зданий, выполненных в современном стиле. Она может быть сделана из алюминия, стали, цинка или меди, в зависимости от требований к дизайну и функциональности.

4. Фиброцементная ендова. Фиброцементная ендова является экологически безопасным материалом, который не подвержен коррозии, гниению или плесени. Она доступна в различных цветах и может имитировать текстуру дерева или кирпича.

5. Каменная ендова. Каменная ендова может быть выполнена из натурального или искусственного камня. Она обладает высокой прочностью и устойчивостью к неблагоприятным погодным условиям.

Важно выбрать подходящий тип ендовы, который будет соответствовать требованиям по долговечности, эстетическому виду и стилю здания.
