Мансардный балкон: примеры реализации и нюансы проектирования
Присутствие мансарды часто встречается у загородных домов. Это строительное решение пользуется широкой популярностью, так как позволяет увеличить жилую площадь за счет чердака и придает зданию новый внешний облик.
Мансарда с лоджией – популярное решение при строительстве современных загородных домов
- Балкон на мансардном этаже – изюминка дома или бесполезный элемент?
- Примеры реализации мансардных балконов и лоджий
- Важные нюансы проектирования балконов на мансардной крыше
- Видео примеры удачных решений
Балкон на мансардном этаже – изюминка дома или бесполезный элемент?
Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:
- Выход на улицу со второго этажа выглядит очень эстетично и придает зданию некую завершенность.
- Появляется дополнительное место для отдыха, утреннего чаепития и вечернего любования звездным небом.
- При наличии террасы или крыльца на первом этаже балконная плита может служить кровлей для этих конструкций.
- В случае пожара балконная секция может послужить дополнительным способом эвакуации, если предусмотреть для этого необходимые средства (люк, лестницу и т.п.).

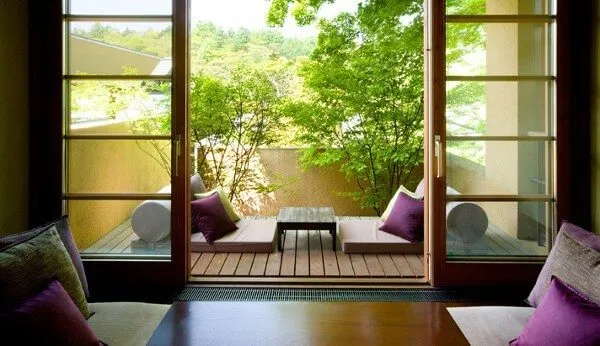

Чтобы насладиться природой, достаточно открыть балконную дверь
С перечисленными преимуществами сложно не согласиться, однако существуют и минусы строительства балконов в частных домах:
- Возведение такой конструкции требует серьезных финансовых вложений.
- Дополнительный выход в мансарде уменьшает теплоизоляцию помещения.
- Зимой на перекрытии будет скапливаться снег, а весной и осенью дождевая вода, поэтому без надежной гидроизоляции не обойтись (опять же – дополнительные затраты).
- Открытый балкон – это источник грязи и пыли, которые будут попадать внутрь помещения даже у особо аккуратных хозяев.

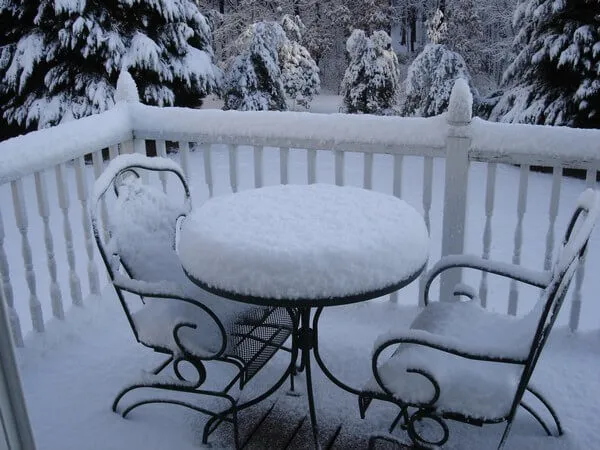

В условиях русской зимы практичность балконной зоны зачастую сводится к нулю
Конечно, с любыми недостатками можно бороться, особенно если для этого существует необходимая финансовая поддержка и стойкое желание придать своему дому элегантность и неповторимость. Тем более что есть масса примеров удачной реализации лоджий на мансардном этаже.
Примеры реализации мансардных балконов и лоджий
Несмотря на большое количество «балконных» дизайнерских решений для мансардного этажа, в современной строительной практике существует всего три конструктивных варианта для реализации этой идеи.
Фронтонная конструкция
Фронтон – это верхняя часть фасада здания, которая ограничивается двухскатной крышей и поэтому обычно имеет треугольную форму. Балкон, расположенный на фронтоне, называется фронтонным. Есть два подвида таких конструкций – наружная (с выносом) и внутренняя.
Преимущества выноса:
- Во-первых, он не забирает свободное пространство на втором этаже, а наоборот – расширяет зону отдыха.
- Во-вторых, основание такой конструкции не занимает часть межэтажного перекрытия – в результате таяния снега или сильного дождя на потолке первого этажа не появятся потеки.

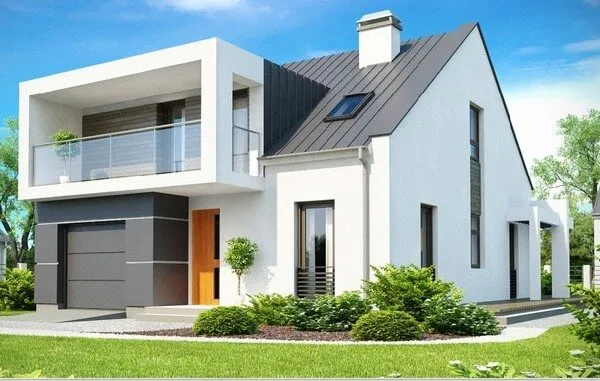

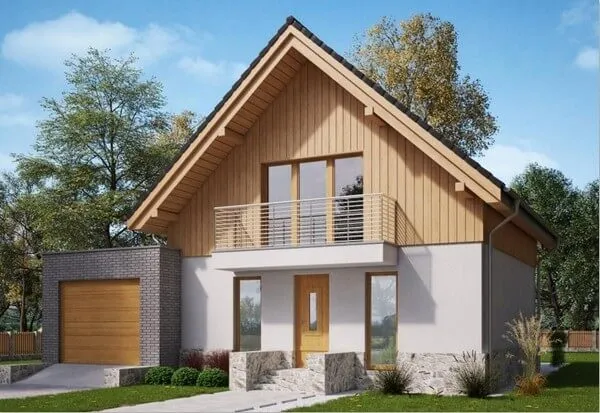

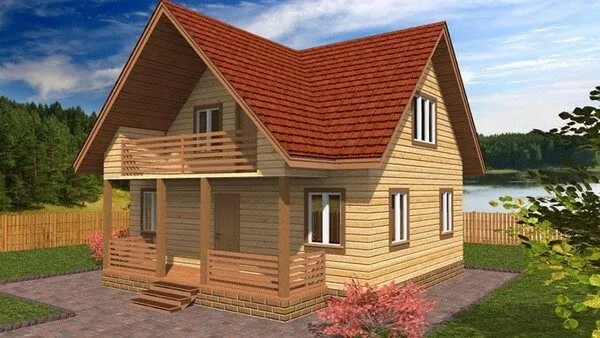

Мансардная крыша с наружным фронтонным балконом
С точки зрения строительства, внутренний балкон реализовать намного проще – один из фронтонов крыши размещается глубже относительно фасада здания для образования необходимого балконного пространства. Поскольку такие объекты застекляют крайне редко, нужна качественная гидроизоляция основания, чтобы защитить первый этаж от затопления. Также учитите, что стена, которая отделяет внутреннее помещение от внешней пристройки, не опирается на несущую конструкцию, поэтому не может быть слишком тяжелой.

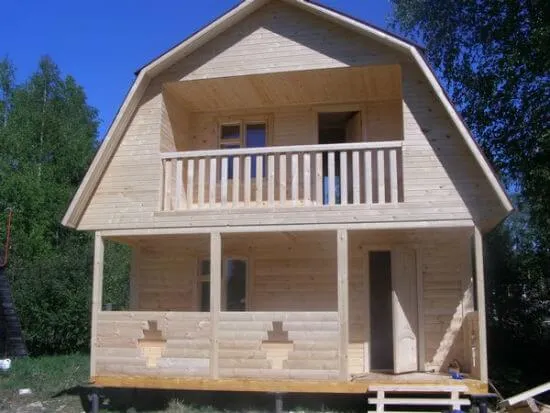

Дом с внутренним балконом на мансардном этаже
Существует еще одна фронтонная конструкция, которая располагается под мансардной крышей, но ее основание выходит за пределы первого этажа. Такой вариант реализовывается с помощью так называемых «висячих стропил», снизу подпираемых несколькими колоннами. По совокупности практических преимуществ это решение оптимально, однако требует больших финансовых затрат, что вызвано необходимостью увеличения площади кровли.

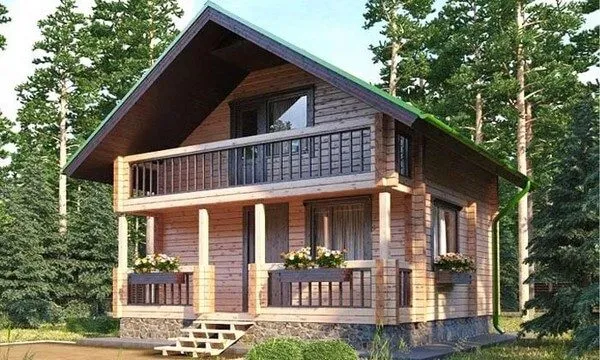

Продолжение крыши над зоной отдыха
Кровельная конструкция
Подразумевает расположение балкона не со стороны фасада, а со стороны кровли. Для этого вносятся изменения в конструкцию крыши, один скат которой модифицируется с целью расположения балконной ниши. Чтобы защитить объект от осадков и придать ему законченный вид, сверху устанавливается навес с таким же покрытием, как и у основной кровли.

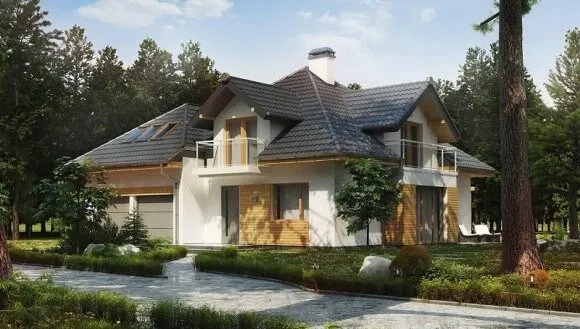

Если площадь дома позволяет, не обязательно ограничиваться одним балконом
Как и в случае с фронтонным вариантом, с целью увеличения площади мансардной лоджии можно сделать небольшой вынос за границу крыши. Если нужен большой вынос, например для обустройства террасы, тогда следует его усилить с помощью металлических, бетонных или деревянных подпорок.
Мансарда с лоджией
Окно-балкон
Сравнительно новое решение в области обустройства мансардных кровель – окно-балкон. Такая конструкция может принимать два положения. В закрытом состоянии это обычное окно, которое располагается в одной плоскости с крышей, а в процессе открывания окна происходит его трансформация в небольшой балкончик.
Работает такая система следующим образом:
- При повороте ручки происходит разблокировка окна, что дает возможность верхнюю часть поднять, а нижнюю выдвинуть вперед.
- Одновременно с выдвижением нижней части окна по бокам образуются перила, которые обеспечивают необходимую безопасность эксплуатации конструкции.
- Закрывается окно-трансформер в обратной последовательности: сначала закрывается нижняя часть, потом опускается верхняя.
Основу изделия составляют металлопластиковые окна. Однако по сравнению с обычным металлопластиковым профилем, такие конструкции усилены дополнительной арматурой, поэтому являются более прочными. При установке качественной фурнитуры процесс закрывания/открывания происходит очень просто, не требуя каких-либо физических усилий.
Основной недостаток совмещения на крыше дома мансардного балкона с окном – его расположение. В «балконном» варианте открывается свободный доступ к жилому помещению, поэтому во время дождя нежелательно оставлять конструкцию открытой.

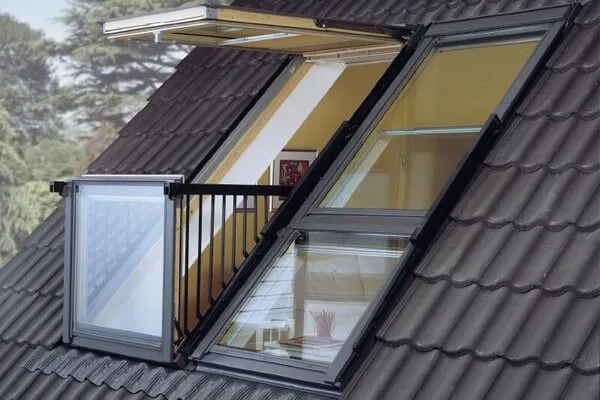

Окно-балкон – современное решение для мансардных крыш
Важные нюансы проектирования балконов на мансардной крыше
При проектировании мансардного дома уделяйте внимание не только внешнему виду, но и надежности конструктивных элементов. Поскольку обычно мансарда обустраивается открытыми балконами, особый акцент необходимо сделать на гидроизоляции основания и монтаже ограждения.
Гидроизоляция пола
Очень часто при монтаже балконной плиты в целях экономии влагозащита не устанавливается, хотя по правилам она должна быть обязательно. Даже если используется выносная плита, крайне желательно делать гидроизоляцию, которая существенно увеличит срок службы конструкции.
Важным моментом является соблюдение правильного уклона плиты, который должен быть направлен от стены, чтобы вода сразу же стекала вниз, а не скапливалась возле балконных дверей. Достаточно предусмотреть уклон величиной 2% для обеспечения нормального отвода влаги даже в условиях сильного ливня или интенсивного таяния снега.
Что касается защиты поверхности от протекания, то для ее реализации можно использовать разные гидроизоляционные материалы:
- окрасочные;
- обмазочные;
- оклеечные;
- штукатурные;
- напыляемые.
Если в качестве основания используется бетонная плита, тогда перед укладкой слоя гидроизоляции следует сделать тонкую стяжку, чтобы выровнять поверхность. В случае монтажа основания с помощью деревянных лаг сверху укладывается плита ОСП или ЦСП, которая покрывается гидроизоляционным материалом.

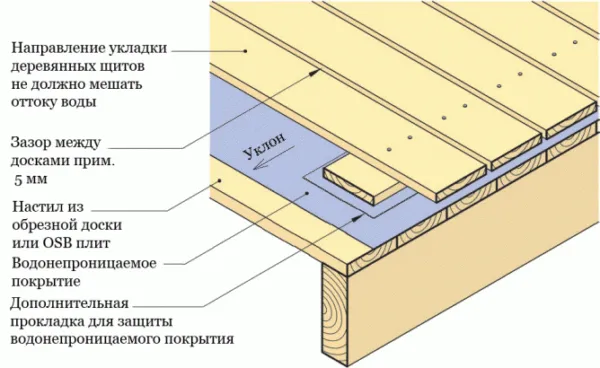

Схема гидроизоляции пола мансардного балкона
По периметру основания обязательно следует смонтировать капельник, который позволит воде сразу стекать вниз, не задерживаясь на торце и не оказывая пагубного воздействия на отделочный материал. При этом капельник монтируется на черновой пол перед укладкой гидроизоляции, чтобы в итоге располагаться между плитой и влагозащитным слоем.
Монтаж ограждения
Несмотря на то что мансардный балкон, как правило, располагается на относительно небольшой высоте, монтаж ограждения должен быть выполнен в соответствии со всеми правилами и нормами. Особенно это важно, если доступ на балкон будут иметь дети, которые в процессе игры очень часто забывают о безопасности.
ГОСТом устанавливается два основных параметра для монтажа балконных ограждений: первый — это высота, второй – расстояние между вертикальными стойками. Для зданий высотой до 30 м общая высота ограждения не должна быть меньше 1 метра. При этом максимальное расстояние между стойками в случае применения обычных решетчатых перил должно равняться 10 см.
В зависимости от экстерьера здания и исполнения балкона на мансардном этаже возможно несколько вариантов реализации ограждения:
- Деревянные перила. Если дом построен из бруса, тогда ограждение из дерева — самое приемлемое решение. Для поручня обычно применяется брус квадратного или прямоугольного сечения, а перемычки выполняются либо из доски, либо из закругленных стоек с красивой фрезеровкой.

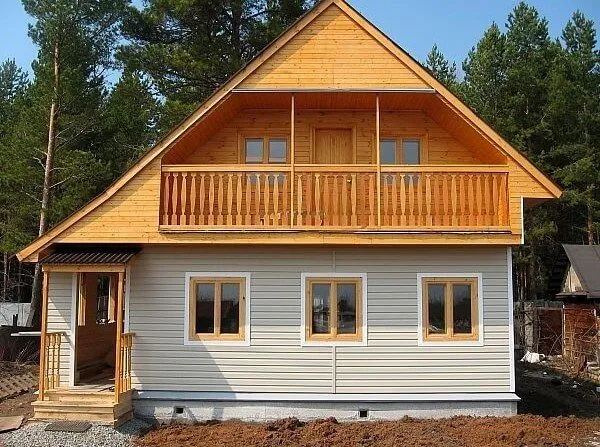

Деревянное ограждение балконного пространства
- Металлические перила. Ограждение из нержавеющей стали, выглядит очень стильно. Такая конструкция обладает высокой надежностью, поскольку не боится дождя, снега и перепадов температур. Можно использовать и обычную сталь, если нанести антикоррозионное покрытие.

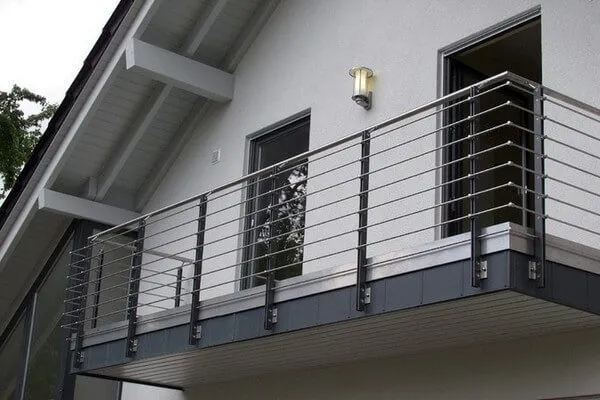

Балконные перила из нержавейки
- Кованые перила для мансардных балконов и лоджий. Художественная ковка – это всегда стильно, актуально и дорого. Поэтому такой элемент станет украшением любого дома.

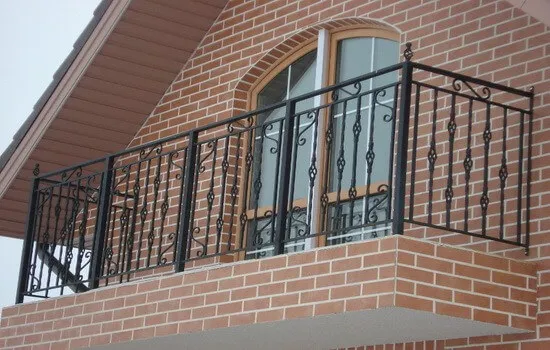

Кованое ограждение
- Стеклянные перила. Ограждения из стекла выглядят презентабельно, придавая внутренней зоне «воздушность». Для изготовления таких перил обычно применяется триплекс – многослойное стекло с полимерной прослойкой. Однако для удешевления конструкции может использоваться поликарбонат, который также обладает хорошими прочностными характеристиками.

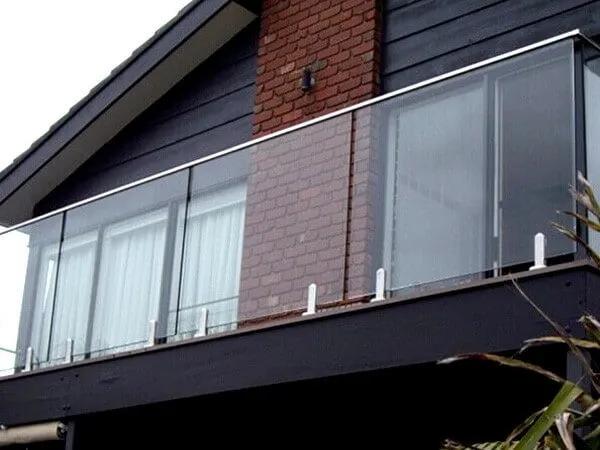

Прозрачные перила из стекла
Даже несмотря на недостатки подобных элементов, о которых говорилось в начале статьи, многие мансардные дома обустраиваются балконами. Особенно это касается дач и загородных коттеджей, которые используются в летнее время для отдыха. Хозяева не могут себе отказать в удовольствии выпить чашечку кофе на свежем воздухе и насладиться окружающей природой с высоты второго этажа своего дома.
Видео примеры удачных решений
Двустворчатое мансардное окно-балкон FAKRO
Принцип работы и технология монтажа окна-балкона VELUX GDL Cabrio
Сколько стоит монтаж мансардной крыши?
Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.
В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.
Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
