Крыша из ондулина — техника монтажа и практические советы по применению (105 фото)

Ондулин, также известный как еврошифер, сохраняет характерные черты традиционного шифера, но сопровождается более легким весом и состоит из различных компонентов. В основу этого материала положено полотно из целлюлозы, между волокнами которого встречаются добавки, обеспечивающие материалу высокую плотность.

Для придания влагостойкости, а также пластичности необходимые листы пропитывают специальным битумом, а также смолой. Что касается применения ондулина, то его применяют для покрытия кровли нового сооружения, либо настилают сверху старого материала при ремонте крыши.

Подготовка крыши

При уклоне крыши до десяти градусов, следует произвести фанерную обрешётку либо из досок. В первую очередь, присоединяются к крыше стропила, созданные из брусков, чтобы ондулиновые стыки оказались на прочной, твёрдой опоре. Также прибиваются перекладины поперечного типа.

В итоге получается выдержанная по геометрическим параметрам решётка, благодаря чему облегчается закрепление ондулина. В процессе обустройства решётки, важно следить за тем, чтобы перекладины поперечные были параллельными поверхности земли.

В этих целях не потребуется специальных устройств, следует создать необходимо длины шаблона из бруска. Вставляется он с двух сторон решёток.

По окончанию прибивания одной стороны перекладины, закрепляется второй конец гвоздями. Между ними уже должно быть прибито расстояние посредством доски, при этом следующее призвано быть равным отрезанному древесному шаблону.

Как рассчитать материал

Ондулиновый лист имеет габариты и вид шифера. В случае, когда кровля покрыта шифером, тогда необходимо просто подсчитать необходимое количество листов.

Если необходимо знать, как грамотно рассчитать кровлю, обустроенную из ондулина, то важно знать, что расчёт производится на грунте.

Нужные размеры ондулиновых листов размечают разноцветным карандашом. Для получения максимально ровной линии следует наложить сверху отрезаемого элемента цельного вида лист. Шифер битумный распиливается ножовкой по древесине.

Укладка материала

Монтаж будущей кровли, создаваемой из ондулина собственноручно, начинается от ската до самой верхушки. Следующим рядом выкладывают листы на предыдущие так, чтобы стыки оказались в середине снизу над целым листом.

Так, получится что-то напоминающее кладку их кирпича, где недопустимы вертикального типа сплошные швы. Подобный метод укладки даёт возможность укрепить стыки сбоку, состоящие исключительно из нескольких листов.

Закрепление

Прикрепление ондулина осуществляется к стропилам посредством гвоздей с определёнными шляпками. На лист требуется примерно двадцать пять гвоздей. Их следует забивать через одну на гребне имеющиеся волны.

Сначала производится закрепление нижней части листа, после этого — на перекладины поперечного типа, имеющиеся на обрешётке.

Чтобы конструкция не сдвинулась, следует прибить к бруску необходимые гвозди крайнего расположения. Потом нужно протянуть полностью верёвку, по которой прибиваются все гвозди.

Обустройство деталей кровли

Желающим знать, как покрыть кровлю ондулином, будет полезно узнать, что в качестве закрывающего элемента для конька применяются специальные детали ондулина, крепление которых осуществляется таким же методом, как и еврошифер.

В зоне стыков применяются ондулиновые фартуки. Места, где находятся швы, обрабатываются материалами гидроизоляции для исключения попадания влаги под ондулин.

Достоинства и недостатки материала

Как и любой другой стройматериал ондулиновая кровля обладает плюсами и минусами, о которых и пойдёт речь.

К неоспоримым плюсам относится:

• высокие показатели экологичности;
• продолжительность срока эксплуатации;
• внешняя привлекательность;
• многообразие палитры;
• не сложность монтажных работ.

Эти и другие характеристики превратили кровлю из ондулина, как на фото, в востребованный среди застройщиков товар.

Отсутствие в составе ондулина вредных веществ даёт возможность применять материал даже для оформления крыши сооружений из древесины.

Также, используя ондулин, можно отремонтировать устаревшую крышу без демонтажа. Масса листов достаточно небольшая, поэтому о значительной нагрузке на настенные поверхности можно не переживать. Ещё один плюс материала — его способность сохранять привлекательность вида на протяжении всего периода эксплуатации.

Но при всех плюсах у ондулина имеется значимый минус — высокая степень горючести. Но инновационные материалы обрабатываются антипиренными веществами, что снижает к минимуму горючесть.

Помимо этого недостатком данного материала для крыши считается склонность к возможности потери яркости оттенка при продолжительной эксплуатации. Особенно это относится к ондулину тёмной палитры.

Навес своими руками: как сделать правильно

Деревянный навес — одна из самых популярных хозяйственных построек, которые возводятся на дачных участках и придомовых территориях. Небольшие сооружения для машины можно легко сделать своими руками. В этом вам помогут наши инструкции, чертежи и фото.

Общие требования

• Для обустройства опорных стоек лучше всего подходит оцилиндрованное бревно диаметром 10-20 см, для стропильной системы — брусья сечением 5-6 см.
• Уклон кровли деревянного навеса должен составлять не менее 10-15 градусов. Это необходимо для беспрепятственного скатывания осадков.
• В качестве кровельного покрытия лучше использовать легкий и простой в обработке материал.
• Размеры деревянного навеса зависят от его предназначения. Обустраивая место для отдыха, заложите не менее 2 м 2 на одного человека. Оптимальные габариты беседки для барбекю — 4*6 метров, площадки для машины — 3*6 метров. Высота навеса должна составлять не менее 2-2,5 метров.
• Все деревянные элементы нужно обработать защитными пропитками или антисептиками.

Материалы для односкатного навеса

Односкатный деревянный навес, пристроенный к стене или возведенный над крыльцом частного дома, является самой простой конструкцией. Одной стороной он крепится к фасаду здания, второй — к опорным стойкам. Для его изготовления вам понадобятся следующие материалы:

• брусья или бревна для стоек;
• пристенный брус и доски для стропил размером 50*150 мм;
• листы кровли;
• бруски для обустройства обрешетки.

При уклоне крыши меньше 20 градусов требуется сплошная обрешетка, в этом случае к списку материалов добавится влагостойкая фанера или плита ОСП. Помимо этого, вам понадобится крепеж и гидроизоляционная пленка.

Пошаговая инструкция по монтажу

1. Нанесите разметку для крепления несущей балки на стену дома. Выровняйте линию таким образом, чтобы она шла параллельно основанию. Прикрепите заготовку при помощи шурупов. Для усиления конструкции ее можно дополнить вертикальными стойками.
2. Выкопайте ямы под опорные брусья. Если навес небольшой, достаточно будет глубины 90 см. Засыпьте полученные котлованы слоем щебня высотой около 20 см.
3. Подготовьте нижние части опорных брусьев — их необходимо обить рубероидом для защиты от влаги.
4. Опустите столбы в ямы, выровняйте их и залейте бетоном. Раствор должен затвердеть в течение недели. На этот период балки лучше закрепить досками-распорками. После того, как бетон наберет прочность, можно приступать к обустройству стропильной системы.
5. Установите обвязку — горизонтальную балку, к которой будут крепиться стропила. Для этого выпилите пазы в стойках, вложите в них брусок и зафиксируйте при помощи крепежных элементов.
6. Установите балки для обрешетки. Для усиления мест крепежа можно использовать металлические перфорированные уголки.

На чертеже приведена примерная схема установки каркаса деревянного навеса. Размеры конструкции зависят от ее назначения.

Кровля деревянного навеса

Полезные советы по монтажу кровли:

Битумные материалы Ондулин и Ондувилла отлично подходят для обустройства навесов. Они удобны в транспортировке — листы можно привезти даже в багажнике легкового автомобиля. Небольшой вес кровельного покрытия значительно упрощает монтаж — все работы можно провести в одни руки. Готовая кровля не выгорает, не шумит, не портится от влаги и перепадов температуры.

Вид обрешетки зависит от выбранного кровельного покрытия. О нюансах ее обустройства можно прочитать здесь: В каких случаях сплошная обрешетка под Ондулин обязательна и Монтаж обрешетки для гибкой черепицы.

Фото-примеры навесов

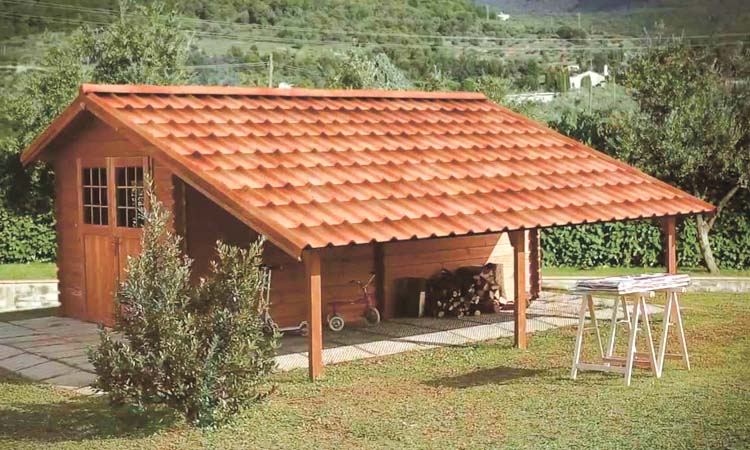

Ондулин — оптимальная кровля для небольших навесов

Самостоятельный монтаж Ондулина не представляет сложностей

Навес над крыльцом частного дома

Навес с Ондувиллой, пристроенный к дому

Важные нюансы

Выбирая материалы для строительства деревянного навеса, обращайте внимание на их качество. Конструкция будет подвергаться воздействию солнца, ветра и осадков.

Крыша из ондулина — пошаговая инструкция по установке. Основные свойства и необходимые материалы (87 фото)

Кровля из ондулина – современное решение, которое под силу воплотить в реальность любому начинающему мастеру. Главное – внимательно познакомиться с правилами сооружения конструкции.

Осваиваем новые технологии

Ондулин – синтетический материал со специальными добавками. Все составляющие компоненты придают кровельным изделиям уникальные свойства.

У мягкого шифера имеются следующие плюсы:

• небольшой вес;
• низкая цена;
• хорошие гигиенические характеристики;
• устойчивость к воздействию агрессивных химических веществ;
• не боится температурных перепадов, атмосферных осадков и ветровых нагрузок;
• богатая цветовая гамма;
• отличное шумопоглощение;
• прочность, надежность и гибкость;
• простая интеграция с системами водостоков и инженерными конструкциями;
• устойчивость к износу.

Легкая укладка ондулина на крышу своими руками – главное преимущество материала для домашнего мастера. Монтаж не вызовет никаких проблем даже у новичка.

На рынке представлены 2 вариации ондулина: шифер и черепица. Если рассматривать эксплуатационные характеристики этих кровельных изделий, то они практически ничем не отличаются.

Мастера выбирают нужный вариант в зависимости от того, какие размеры ондулина для крыши требуются.

Так, размеры листового материала составляют 200х95 см. Изделия удобны в работе, их применение позволяет быстро накрыть крышу.

Если кровля сложная, то для ее обустройства больше подходит евро-черепица. У материала почти нет отходов. Однако работать с ним труднее. Чтобы выполнять множество изгибов, нужны определенные навыки.

Расчет ондулина на крышу производится с учетом множества факторов. Если вы новичок в строительстве, то обратитесь за помощью к опытным профессионалам.

Пошаговая инструкция

Первое правило – соблюдать все рекомендации от компании-производителя.

Монтаж можно проводить, когда на улице плюсовая температура, но не выше 30 градусов. Если ситуация экстренная такая, как срочный ремонт, то изделия могут укладываться при более низких температурах до – 5 градусов.

В этом случае от исполнителей требуется максимальная аккуратность, в противном случае покрытие легко повредить.

При перемещении по крыше рекомендуется наступать на углубления в листовом материале. Наступая на волны, вы не повредите изделия.

Крыша под ондулин представляет собой самостоятельную конструкцию. Она надежно закрепляется на деревянную обрешетку из деревянных брусков 4х6 см.

Если скаты кровли очень крутые, то ее отдельные элементы устанавливают на расстоянии 60 см. Когда уклон кровли равен от 10 до 15 градусов, то шаг сокращается до 45 см.

Если наклон меньше 10 градусов, понадобится сплошная обрешетка. В качестве крепежных элементов применяются саморезы или кровельные гвозди.

Мягкие листы нельзя сильно натягивать. Они быстро начнут растрескиваться, и через 2 или 3 года покрытие полностью разрушится.

В углу нельзя допускать, чтобы одновременно создавались 4 нахлеста листов мягкого шифера. Такой монтаж приводит к быстрой деформации шифера.

Ондулин должен укладываться максимально ровно, при этом необходимо оставлять запас на нахлесты. В инструкцию могут вноситься коррективы, но делать их должны специалисты.

Проведение кровельных работ

Сначала нужно подсчитать, какое понадобится количество листов на всю крышу. Далее выполняется разметка.

Евро-шифер легко разрезать с помощью ножовки по дереву или электропилы. Монтаж проводится с учетом типа кровли и угла наклона.

Использование шаблона дает возможность закрепить бруски обрешетки точно по горизонтали. Монтаж ондулина начинайте от ската кровли и поднимайтесь к ее верху. Листы первого ряда к стропилам прикрепляются с помощью гвоздей.

На него монтируется вторая линия изделий. Важно, чтобы стыки листов приходились на середину материалов первого ряда.

Такая же технология соблюдается при выполнении кирпичной кладки. При этом удается добиться максимальной прочности боковых стыков.

Отделка и профилактика

На фото крыши из ондулина можно хорошо рассмотреть различные варианты. Устанавливают и закрепляют конек крыши. Для нового покрытия понадобится провести качественную вентиляцию.

Дважды в год рекомендуется осматривать крышу. Заметив повреждение, устраните его. Тем самым вы продлите срок эксплуатации кровли.

Как использовать ондулин?

Ондулин — это листовой материал, который используется для покрытия крыши, стен и других поверхностей. Ондулин изготавливается из битумно-волокнистых листов, которые имеют волновую форму и покрыты специальной защитной пленкой.

Чтобы использовать ондулин для покрытия крыши, нужно выполнить следующие шаги:

1. Подготовить поверхность — перед установкой ондулина необходимо очистить и подготовить поверхность крыши. Убедитесь, что поверхность ровная и не имеет выступов или других повреждений.

2. Нанести герметик — перед установкой первой строчки ондулина на крышу, нанесите герметик на верхнюю часть стропильной системы. Это позволит обеспечить герметичность крыши.

3. Установить первую строчку — установите первую строчку ондулина на крышу, начиная с края крыши и перемещаясь внутрь. Убедитесь, что ондулин плотно прилегает к крыше и не образует складок или морщин.

4. Прикрепить ондулин к крыше — чтобы прикрепить ондулин к крыше, используйте крепежные элементы, такие как саморезы или гвозди. Крепления нужно располагать вдоль верхней части ондулина, а также по боковым краям.

5. Установить следующие строчки — повторите шаги 3 и 4 для каждой следующей строчки ондулина, перемещаясь вверх по крыше. Не забывайте оставлять промежутки между строчками для отвода воды.

6. Обрезать края — когда крыша будет покрыта всеми необходимыми строчками ондулина, обрежьте края при помощи ножниц или ножа. Обрезанные края должны быть гладкими и ровными.

7. Закрепить фасонные элементы — если нужно покрыть конструкцию со сложной формой, используйте фасонные элементы, которые можно закрепить на крыше при помощи гвоздей или саморезов.

8. Закрыть верхний край — закройте верхний край ондулина специальной вентиляционной лентой, чтобы обеспечить хорошую венти

ляцию крыши. Это поможет предотвратить скопление влаги и конденсата внутри крыши.

9. Проверить герметичность — после установки всех строчек ондулина, проверьте герметичность крыши. Убедитесь, что все соединения и крепления плотно прилегают к крыше, и нет протеканий или протечек воды.

Кроме покрытия крыши, ондулин также может использоваться для покрытия стен, фасадов, заборов и других конструкций. При использовании ондулина для этих целей необходимо следовать тем же шагам, что и при установке на крышу, но применять соответствующие крепления для каждой конструкции.
