Фундамент для печи в доме: анализ почвы, расчет, сооружение

Чтобы сделать фундамент для печи самостоятельно, необходимы знания и навыки. Лучше всего заказать эту работу у профессионала, но следуя рекомендациям опытных строителей, можно успешно сделать фундамент под дымовую трубу для камина или русской печи.

Содержание:

• Анализ почвы и некоторые особенности будущего фундамента
• Процесс сооружения фундамента
• Расчет нагрузки фундамента на слабый грунт

Но помните, что ошибки могут привести не только к проблемам, связанным с ремонтом и восстановлением покосившегося основания, что уже само по себе нетривиальная задача, но и привести к опасным последствиям в виде пожара или деформации конструкции.

Анализ почвы и некоторые особенности будущего фундамента

Следует помнить о том, что русская печь может доходить до тонны и выше, потому следует уделить особое внимание прочности основания.

Для начала необходимо понять структуру почвы, на которой будет стоять будущая печь. Основные вопросы: на какой слой фундамент будет опираться и каков уровень промерзания грунта? Особенно опасна почва, где уровень грунтовых вод очень высок и расположен близко к уровню замерзания. В таких случаях плита основания фундамента печи должна лежать ниже уровня замерзания. Самым идеальным основанием является скальная порода, но в центральных районах России такое встречается крайне редко. В основе своей фундамент русской печи ничем принципиально не отличается от фундамента под стенами дома, но есть одно обязательное условие: фундамент печи не может скрепляться или даже просто стоять впритык с фундаментом стены, так как они испытывают разные нагрузки и между ними зазор не может быть меньше чем в 0,5 см. Учитывайте также то, что фундамент не должен примыкать к несущим и капитальным стенам.

Помните, что масса русской печи может доходить до тонны и выше, а потому стоит уделить особое внимание прочности основания под это сооружение. Кроме того, на русскую печь, поставленную в бане, действуют дополнительные факторы в виде перепадов температур, влажности и прочего, что тоже необходимо учесть при планировании качества материалов. Так как у русской печи планируемые нагрузки на фундамент выше, чем на остальные разновидности, то в статье сделан акцент именно на ее параметры, если иное не указано особо.

Вернуться к оглавлению

Процесс сооружения фундамента

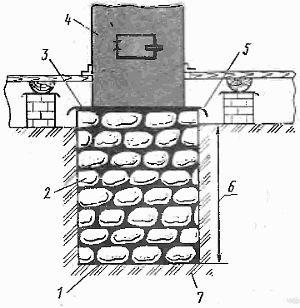

Схема конструкции бутового фундамента печи: 1 — подошва; 2 — бутовая кладка; 3 — обрез; 4 — массив печи; 5 — гидроизоляция; 6 — глубина заложения фундамента; 7 — основание.

Итак, если вы решились сделать все своими руками, то после составления плана и анализа почвы необходимо приступить к рытью небольшого котлована под будущий фундамент нашей русской печи или камина в английском стиле. Глубина ямы должна быть не менее 80 сантиметров, но лучше больше. Как уже говорилось, глубина должна пролегать ниже уровня промерзания почвы. Выровнять яму можно с помощью мелкого гравия, насыпанного слоем в несколько сантиметров и тщательно утрамбованного. После чего на выровненный гравий нужно залить слой цементного раствора высотой до 20 сантиметров.

В жидком растворе утапливают заранее подобранный камень или кирпич. Помните, что между камнями необходимо оставлять зазор толщиной 2-3 сантиметра. Выкладываем несколько рядов и засыпаем пространство между ними различным мелким строительным мусором, заливая все это цементным раствором в соотношении цемента и песка 1:6, марка цемента должна быть не меньше 50. Уровень каждого слоя необходимо тщательно проверять, прежде чем приступать к созданию следующего. Выкладывая своими руками кирпичную кладку под фундамент, помните, что ее необходимо делать немного шире будущего размера печи. Внутри кирпичного периметра насыпают различные строительные отходы в виде кирпичных обломков, щебня и других материалов.

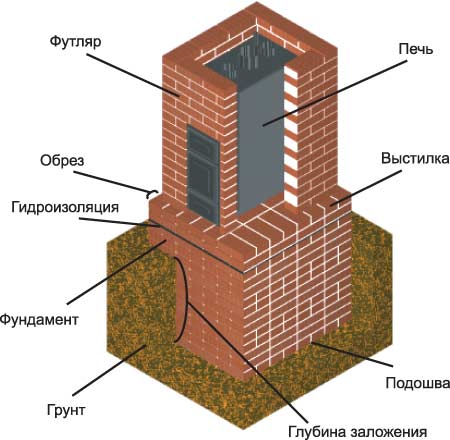

Схема устройства фундамента под печь.

Неважно, из камня или кирпича создается своими руками эта кладка, но последним слоем, выходящим на уровень пола будущей русской печи, должны быть огнеупорные кирпичи. Между последним и предпоследним слоем кирпичей необходимо уложить два слоя гидроизоляции, обычно в этом качестве используют рубероид.

Вот, в общем, и все, дальше уже идет строительство самой русской печи, камина и др. Будет ли она возводиться своими руками или будут привлекаться специалисты, решать хозяину, но стоит помнить, что строительство русской печи своими руками очень сложно. В доме печь будет занимать немалое место, выполнять важную и сложную функцию по отоплению здания, и малейшее нарушение строительства может привести к неприятным последствиям.

Описанная технология подходит для обычных, сухих почв, но если ваш грунт слабый, то необходимо укрепить будущее основание получше.

Рассмотрим варианты фундаментов для слабых грунтов.

Вернуться к оглавлению

Расчет нагрузки фундамента на слабый грунт

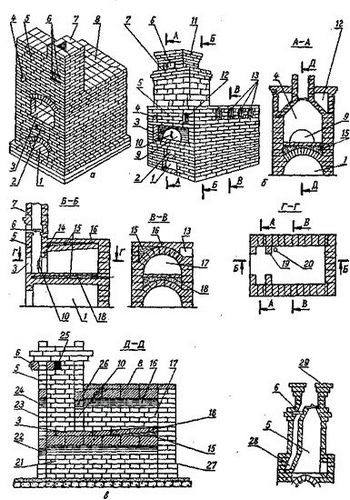

Схема кладки фундамента под печь.

Для слабых грунтов фундамент придется углублять еще больше, как минимум сантиметров на 20-25 ниже уровня промерзания в зимний период. В этом случае будет затрачено больше строительного материала и работ. Но это необходимые жертвы, для того чтобы в доме у вас не появились нежданные проблемы в виде трещин, просадок и отвратительной работы будущего очага, а в самом худшем случае дело может дойти и до пожара.

Если нижние слои грунта не надежны, а верхние вполне устойчивы, то основание будущей печи лучше уложить на железобетонной подушке. Расчет размера подушки под печи производят каждый раз индивидуально, под каждый конкретный случай.

Если речь идет о песчаной, суглинистой и другой слабой почве, то расчетное сопротивление будущей плиты должно быть порядка 100 кПа или 1 кгс/см². Помните, что в общую нагрузку, оказываемую на почву, входит не только давление от массы плиты, но и основания, печи, дымохода и прочих элементов конструкции. Массу печи и дымохода легко определить по совокупности массы затраченного строительного материала (кирпич, цемент, песок, камень и т.д.). Масса плиты рассчитывается исходя из плотности железобетона и размера. Например, плита площадью 4 м² и толщиной в 15 см будет иметь массу порядка 1 тонны. Если вся печь, вместе с трубой и основанием, будет иметь массу около 8 тонн, для грунтов с сопротивлением 1 кгс/см² будет вполне достаточно плиты площадью в 2,5 м².

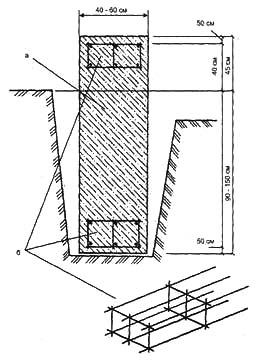

Схема размеров фундамента под печь.

Помните, что при расчетах лучше слегка превысить как размер плиты, так и затраченные материалы. Для запаса. Это все равно будет экономически выгоднее, чем углублять котлован до более надежных грунтовых слоев. В последнем случае вам придется заполнять своими руками котлован очень толстым основанием, используя кирпичную или каменную закладку.

Устройство фундамента в доме на слабой почве не слишком отличается от указанного выше. Прежде всего в растворе использовать нужно цемент марки 300, а соотношение цемента к песку изменить до 1:3.

После выравнивания дна котлована, отсыпки гравия и утрамбовки его до нужной кондиции, необходимо выложить металлическую арматуру из прутьев толщиной около 12-15 мм. Ее выкладывают в виде сетки с размером ячеек в 15 см, не скрепляя между собой. Затем эту конструкцию заливают цементной смесью первого слоя. Процедуру повторяют до тех пор, пока общая толщина уложенных слоев с металлической сетью не достигнет 15 см. Как только подушка высохнет и затвердеет, на ней создается опалубка, которая заливается бетоном.

Как и в ранее приведенной технологии, основание не доводят до уровня пола, так как необходимо будет еще уложить гидроизоляцию и довести последний слой кирпичами до уровня пола в доме. Затем начинается кладка самой печи.

В заключение необходимо напомнить, что от надежности фундамента может зависеть ваша жизнь. Ведь стоит слабому основанию просесть, сдвинуться или треснуть, и стены печи могут также деформироваться, а это грозит пожаром.
