Геодезическая съемка — важность и методы проведения от компании Мерокас

Что такое топографическая съемка

Геодезическая съемка представляет собой комплекс действий, направленных на сбор необходимой информации для последующего формирования цифровой модели рельефа территории. В результате выполненных процедур формируется набор технических документов.

На детальном топографическом плане земельного участка отображается рельеф местности и другие объекты, которые присутствуют на исследуемой территории – от зданий до коммуникаций и растительности. Он используется в области проектирования, строительной сфере, землеустройстве, ландшафтном дизайне.

Основные виды топосъемки

Рассмотрим наиболее известные виды топографической съемки с учетом используемого оборудования:

• Тахеометрическая. Используемое оборудование сочетает функции как дальномера, так и теодолита. Часто применяется в сфере дорожного строительства.
• Теодолитная. Позволяет определить точные контуры участка. Используя теодолит, выполняется измерение вертикальных и горизонтальных углов, а также длина в ломаных линиях.
• Мензульная. Актуальна для небольших участков, так как является трудо- и времязатратной по причине низкой степени автоматизации процесса. Большая часть работ проводится на местности.
• Фототопографическая. Выполняется фотосъемка участка. Позволяет установить размеры объекта землеустройства, его границы, а также формы зданий. Может использоваться как спутниковое, так и наземное фотографирование.
• Нивелирование. Для обеспечения точности измерений используются оптические нивелиры. Погрешность работы зависит лишь от внимательности подрядчиков.
• Тепловая. Актуальна в том случае, если необходимо определить местоположение невидимых инженерных сетей. При проведении работ используются тепловизоры.
• Георадарная. Используется для обследования грунта. Позволяет выявить полости, установить границы подземных вод, а также коммуникаций, которые проложены под землей. Применяется при необходимости определения состояния здания.
• Сканирование. Основным прибором для исследования выступает лазерный сканер, который позволяет получить 3D модель изображения исследуемой поверхности.

Современные приборы позволяют получить всю необходимую информацию о земельном участке, включая состояние грунта, инженерных сетей.

Когда нужна топосъемка?

Топосъемка проводится в следующих случаях:

1. при разделе, объединении и других имущественных операциях с землей
2. в случае спорной ситуации и обращения в судебную инстанцию
3. при получении разрешения на начало строительства
4. при подведении к объекту каких-либо инженерных сетей
5. при перепланировке ранее проведенных тех. коммуникаций
6. для разработки проекта застройки
7. при проведении различных земляных работ и др

Без проведения топосъемки у подрядных организаций не будет всей необходимой информации о состоянии исследуемого объекта, что затруднит реализацию проекта.

Способы проведения топосъемки

Можно выделить 5 основных методов топографических съемок. Различают:

• Перпендикуляров(прямоугольных координат, ординат). Чтобы определить положение измеряемой точки, берутся две координаты, привязанные к геодезической сети.
• Полярный. Чтобы определить положение точки данным способом, выполняется измерение длины, а также азимута линии между ней, местом установки буссоли.
• Прямых угловых засечек. Обычно при проведении работ применяют оптические теодолиты. Положение точки определяют величиной двух углов, которые образуются линиями соединения измеряемой точки с концами одной из сторон обоснования (условный мерный отрезок).
• Линейных засечек. Принцип измерения аналогичен угловой засечке. Единственное отличие – определяется длина линий.
• Створов. Подходит для измерения точек, которые находятся в створе линий (опираются на стороны теодолитного хода).

Порядок и этапы проведения

Перед топосъемкой проводится ряд обязательных мероприятий. В их числе:

• Заключение письменного соглашения между подрядной организацией, а также собственником объекта.
• Составление техплана работ на основе заключенного договора.
• Выбор масштаба, а также метода топосъемки.
• Согласование топосъемки в Управлении по архитектуре по месту нахождения участка.

После утверждения плана проведения топографической съемки подрядная организация может приступать к проведению работ:

• определяются координаты;
• развивается геодезическая съемочная сеть;
• на местности отмечаются координатные точки;
• выполняются измерения;
• проводится съемка имеющихся инженерных сетей.

Результаты измерений передаются в подразделение, которое отвечает за обработку данных и составление плана участка.

Как выбрать масштаб для топографической съемки

Выбор масштаба топосъемки зависит от цели, ТЗ, а также требований к проектной документации. Если речь идет о благоустройстве участка, то может использоваться масштаб 1:200. Для проектирования строительных работ и измерения территории плотной застройки оптимально подходит масштаб 1:500.

Результат топографической съемки (Пример топосъемки)

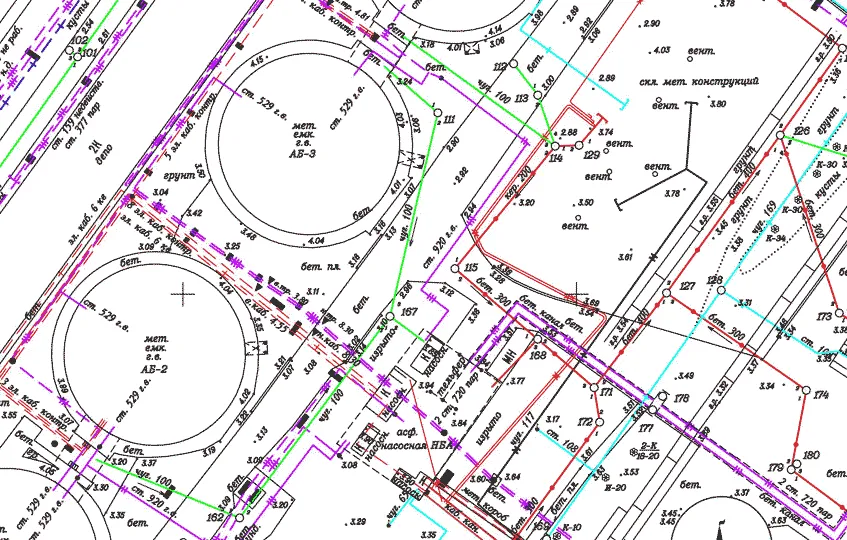

Данные, которые были получены при проведении топосъемки, отображаются на карте земельного участка. Она выглядит следующим образом:

В топоплане указана следующая информация:

• границы исследуемого объекта местности;
• расположение строений с указанием этажности, габаритов и высоты;
• расположение водных объектов;
• подведенные инженерные сети;
• рельеф местности с уточнением перепадов высот;
• тип грунта, зеленые насаждения;
• транспортные развязки.

Если имеются маленькие объекты, которые не могут служить ориентиром, они на карте не обозначаются.
