Гидроизоляция фундамента своими руками — доступные технологии

21.03.2024

Устойчивость, целостность, а также, в некоторой степени, безопасность здания и людей, живущих в нем, зависят от прочности и долговечности фундамента. Поэтому процесс строительства фундамента получает специальное внимание и только самые лучшие материалы используются для его возведения.

Гидроизоляция фундамента своими руками

Однако, какие бы высокопрочные материалы ни использовались на «нулевом цикле», у всех у них есть общий безжалостный «противник» — вода, в том или ином агрегатном состоянии. Влага способна в относительно короткие сроки снизить прочность создаваемой конструкции, поэтому гидроизоляция фундамента своими руками – важнейший этап самостоятельного строительства собственного дома, который никогда нельзя упускать из виду. Защитить фундамент от влаги можно при помощи битумной грунтовки праймера.

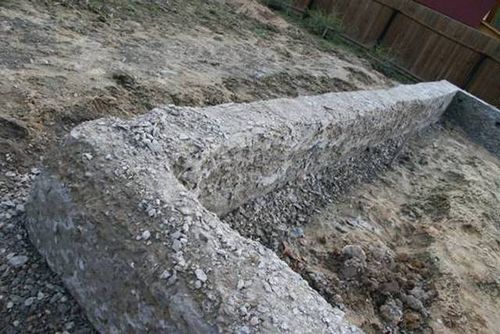

Чем опасна влага для фундамента

Привычная для всех нас вода, совершенно, казалось бы, безвредная на дилетантский взгляд, способна причинить немало неприятностей фундаменту здания:

Замерзание проникшей в толщу бетона воды может вызвать разрыв конструкции

Во-первых, известно свойство воды значительно увеличиваться в объеме при переходе в твёрдое состояние – при замерзании. Проникшая в микропоры и трещины даже самой прочной конструкции при падении температур ниже 0º С, она способна расширять их, увеличивать в размерах, а иногда – буквально разрывать на отдельные фрагменты.

Химические элементы, растворенные в воде, активизируют эрозию бетона

Во-вторых, вода на поверхности земли, содержащаяся в верхних слоях грунта и даже выпадающая в виде атмосферных осадков никогда не бывает чистой. Она всегда в той или иной концентрации насыщена весьма агрессивными химическими соединениями – промышленными выбросами, химикатами сельскохозяйственного предназначения, отходами нефтепродуктов, автомобильными выхлопами и т.п. Подобные вещества вызывают поверхностную эрозию бетона, от которой он теряет свою прочность и начинает крошиться.

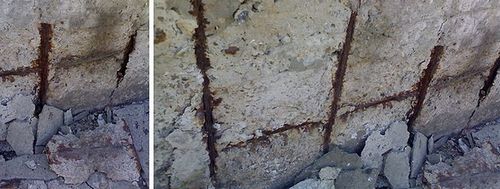

Вода вызывает коррозию арматурного пояса

В-третьих, эти самые химические соединения плюс растворенные в воде кислород активизируют коррозионные процессы на арматурной решетке. Мало того что снижается заложенная прочность всей армированной конструкции – это приводит к образованию внутренних полостей в толще материал и в конце концов заканчивается отслоениями верхних слоев бетона.
И, в-четвертых, нельзя забывать и о том, что вода обладает выраженным вымывающим свойством (как не вспомнить пословицу — «вода камень точит). Постоянное воздействие даже химической чистой воды всегда сопряжено с постепенным смыванием с поверхности частиц материала фундамента, образованию поверхностных раковин, каверн и т.п.

Вода в прилегающем к фундаменту грунте может находиться в различных слоях и в разном состоянии:

Верхний, так называемый, фильтрационный слой – это вода, выпадающая с атмосферными осадками, образующаяся от таяния снега или попросту от внешнего разлива (использование воды в бытовых и сельскохозяйственных целях, случайные порывы магистралей и т.п.). Иногда, если на пути впитывания попадается высокорасположенный водонепроницаемый слой, то на определённом ограниченном участке может образоваться достаточно стойкий горизонт – верховодка.

Насыщенность верхнего фильтрационного слоя воды всегда сильно зависима от времени года, установившейся погоды, количества осадков и не является постоянной величиной. Важную роль в уменьшении воздействия влаги этого слоя на фундамент строения будет играть, помимо качественной гидроизоляции, продуманная система ливневой канализации.

В верхних слоях грунта всегда содержится почвенная (грунтовая) влага, которая постоянно удерживается там за счет капиллярности или адгезионных свойств почвы. Концентрация ее достаточно постоянная и очень мало зависит от уровня выпавших осадков, времени года и т.п. Она не оказывает на фундамент каких-либо динамических, вымывающих нагрузок, и отрицательное ее воздействие ограничивается капиллярным проникновением в материалы и химической «агрессией».

Для противодействия грунтовой влаге достаточно водонепроницаемого слоя гидроизоляции. Правда, на чрезмерно влажных участках местности, со склонностью к заболачиванию, придется предусматривать систему дренажного отвода воды.

Подземные грунтовые воды – характерные для конкретной местности и ее рельефа верхние водоносные горизонты. Глубина их залегания зависит от расположения водоупорных слоев грунта, а на наполняемость достаточно сильно влияют сезонные факторы – обильное таяние снегов, затяжные дожди или, наоборот, установившаяся засуха.

Нарядно глубину залегания этих водоносных слоев и сезонные ее колебания можно пронаблюдать в ближайшем колодце – обычном или технологическом дренажном. Помимо прямого проникновения в толщу материала фундамента, эти воды могут оказывать и гидростатическое давление на заглубленную часть конструкции. При высоком залегании таких слоев потребуется максимальный объём работы по гидроизоляции с обязательной установкой эффективной дренажной канализации вокруг здания.

Какие виды гидроизоляции применяются для защиты фундамента

В целях предупреждения негативного воздействия влаги на фундамент используют следующие виды гидроизоляционных и иных строительно-монтажных работ:

Придание конструкционным материалам дополнительных водоотталкивающих свойств.
Создание водонепроницаемых покрытия на вертикальных стенках фундамента, от его подошвы и до верхнего обреза цоколя.
Надежная гидроизоляция горизонтальных межуровневых швов, предотвращающая капиллярное проникновение влаги вверх.
Надежная защита самой гидроизоляции от внешних механических воздействий.
Меры по утеплению фундамента и цоколя, снижающие негативное воздействие отрицательных температур.
Устройство дренажной системы вокруг дома.
Создание надежной системы отвода дождевой и талой воды – водостока и ливневой канализации.
Обеспечениенадежной вентиляции подвальных и цокольных помещений.

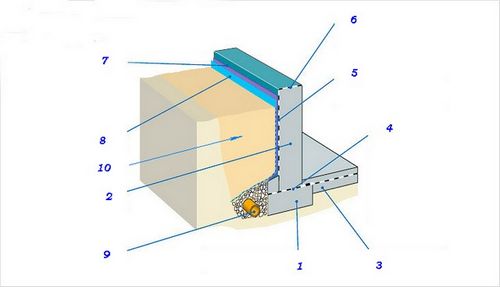

На предлагаемом рисунке в качестве примера представлена возможная общая схема гидроизоляции фундамента здания:

На схеме цифрами отмечены:

Примерная схема гидроизоляции фундамента

1 – подошва фундамента, которая обычно покоиться на утрамбованной песчано-гравийной подушке. Между ней и вертикальной стеной фундамента (2) должна быть отсечная горизонтальная гидроизоляция (4), которая стыкуется внахлест с изолирующей прослойкой, устроенной в полу подвального помещения (4) между основанием и стяжкой.

Внешняя вертикальная стенка имеет обмазочное гидроизоляционное покрытие (5), дополнительно защищенное водонепроницаемой мембраной (7) и прикрытое слоем геотекстиля (8), предохраняющего от абразивного и иного механического воздействия.

Верхний обрез цоколя (фундаментной стенки) также обязательно закрыт гидроизоляционным рулонным материалом (6), поверх которого будет вестись дальнейшее возведение стенок и перекрытий здания.

Для отвода влаги предусмотрена дренажная система – уложенные по периметру на уровне подошвы фундамента трубы (9) в гравийной обойме. Для более надежного предохранения от попадания воды от атмосферных осадков вглубь грунта, вокруг дома желательно устроить глиняный замок (10).

В районах с суровым климатом, сильным промерзанием верхних слоев грунта или же в случае, когда в подвальном или цокольном помещении планируется размещение жилых или хозяйственных помещений, система гидроизоляции фундамента и цоколя дополняется системой их утепления:

Схема в общих чертах повторяет ту, что размещена выше, поэтому основная нумерация деталей и узлов сохранена. В дополнение показаны:

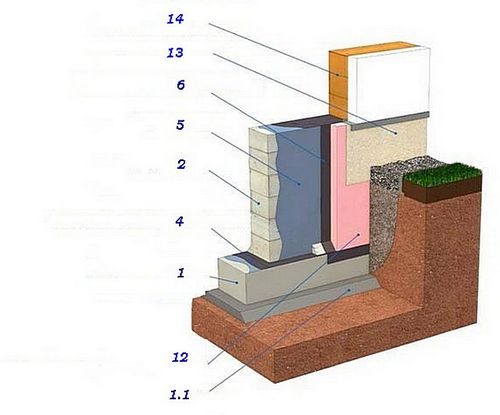

Схема гидроизоляции фундамента с дополнительным его утеплением

1.1 – песчано-гравийная подушка под подошвой фундамента. Этот слой также может исполняться из тощего бетона с крупно фракционным заполнением.

12 – утеплительные панели из экструдированного пенополистирола, установленные снаружи поверх рулонной гидроизоляции по всей высоте фундаментной и цокольной стены.

13 – штукатурный слой цокольной отделки. В настоящее время вместо него часто используются специальные цокольные термопанели – они дают и утепление, и надежное прикрытие от прямого воздействия воды.

14 – возводимая стена здания. На рисунке хорошо видно, что она начинает укладываться обязательно от слоя горизонтальной отсечной гидроизоляции фундамента.

Выбор конкретного вида гидроизоляции, а значит – и применяемых для нее материалов, во многом зависит от конкретного предназначения помещения, расположенного в цокольном этаже. Существующая классификация (по принятым в Европе стандартам BS 8102) разделяет их на четыре класса:

Первый, низший класс –это подсобные или технические помещения, не оснащенные электросетями. В них допускаются влажные пятна или даже небольшие протечки. Толщина стенки должна составлять не менее 150 мм.
Ко второму классу относятся также технические или подсобные помещения, но уже оснащенные вентиляцией, в которых допустимы лишь влажные испарения, без образования пятен сырости, с толщиной стен не менее 200 мм. Здесь уже разрешено устанавливать электроприборы стандартного сетевого напряжения.
Третий класс – самый распространенный, и больше всего интересующий индивидуальных застройщиков. К нему относятся все жилые постройки, офисы, торговые точки, объекты социально-бытовой сферы. Толщина стен не должна быть ниже 250 мм, обязательна система естественной или принудительной вентиляции. Никаких проникновений влаги не допускается.
С четвертым классом помещений при возведении собственного дома сталкиваться, как правило, не приходится – это объекты со специально создаваемым микроклиматом – архивные хранилища, библиотеки, лаборатории и другие, там, где к постоянному, четко установленному уровню влажности предъявляются особые требования.

Ниже, в таблице, приведены рекомендуемые виды гидроизоляции и применяемых для ее устройства материалов с указанием ее степени ее прочности, создаваемой защиты от того или иного воздействия грунтовой воды и совместимость с классами оборудуемых помещений:

Тип гидроизоляции и применяемые материалы	устойчивость к образованию трещин	степень защиты от воды			класс помещения
		верховодка	почвенная влага	грунтовый водоносный слой	1	2	3

4Современная оклеечная гидроизоляция с применением битумных мембран на полиэстеровой основевысокаядадададададанетГидроизоляция, монтируемая с использованием полимерных водонепроницаемых мембранвысокаядададададададаОбмазочная гидроизоляция с использованием полимерных или битум-полимерных мастиксредняядадададададанетГибкая обмазочная гидроизоляция с использованием полимерцементных составовсредняяданетдадададанетГидроизоляция обмазочная жесткая на основе цементных составовнизкаяданедададанетнетПропиточная гидроизоляция, повышающая водоотталкивающие свойства бетонанизкаядадададададанет

После просмотра таблицы можно сделать весьма ошибочный вывод, что, например, для жилого дома, будет достаточно всего лишь одного какого-то типа изоляции. Практика же показывает, что этого может явно не хватать, и чаще всего применяется комплексный подход, когда один тип, сочетаясь с другим, создает действительно надежную водонепроницаемую преграду для фундамента.

Горизонтальная гидроизоляция фундамента

Начать обзор целесообразно именно с горизонтальной гидроизоляции. Дело в том, что она может проводиться исключительно в процессе возведения постройки. Если вертикальную можно провести даже на полностью построенном здании, например, после приобретения готового дома, то упущенную из виду горизонтальную провести уже практически невозможно – она всегда планируется заранее. Существуют, правда, современные методики инъекционной гидроизоляции, но они весьма дорогостоящие и все равно остаются лишь полумерой, направленной на минимизацию допущенных ранее просчетов.

Первым своеобразным гидроизолирующим уровнем является утрамбованная песчано-гравийная подушка под укладываемые подошвы фундамента или под заливаемую монолитную конструкцию.
Если в подвальном или цокольном помещении планируется заливка бетонной тяжки, то ее первый слой также выполняется по такой засыпке, с таким расчетом, чтобы уровень сравнялся по высоте с верхним обрезом уложенных подошв или же первого слоя «ленты». Выполненного из тощего бетона. Вот здесь и настилается первый слой горизонтальной гидроизоляции – помещение получается полностью прикрытым снизу от проникновения почвенной воды. Кроме того, создаётся барьер от капиллярного поднятия влаги по стенкам будущего фундамента.

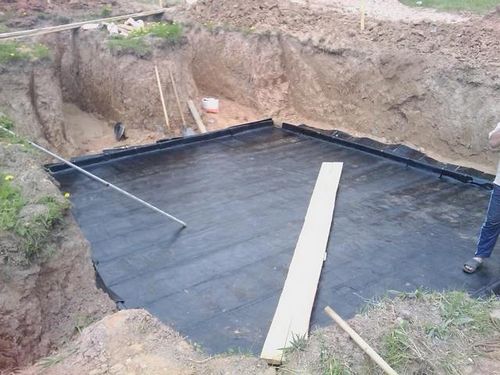

Гидроизоляция пола подвального помещения

Гидроизоляцию проводят рулонными материалами – рубероидом, соседние листы которого настилают с нахлестами в 100 – 150 мм с обязательным их «провариванием» с помощью газовой горелки. Если совмещаются слои рубероида, настилаемые на пол и на площадки для дальнейшей заливки ленты фундамента, то нахлесты увеличивают до 250 -300 мм.
Рекомендовано не пожалеть средств и выполнить подобную изоляцию даже в два слоя. В этом случае полосы второго слоя должны быть ориентированы перпендикулярно первому.

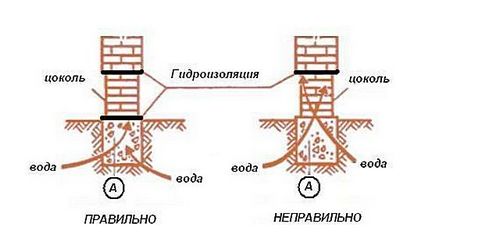

Второй «рубеж обороны» от капиллярного распространения влаги должен быть организован в месте перехода монолитного фундамента (после его заливки) в цокольную часть, если это предусматривается проектом. Важность этой гидроизолирующей прослойки наглядно продемонстрирована на представленной схеме:

Расположение «рубежей» отсечной горизонтальной гидроизоляции

Для такой гидроизоляции используется тот же рубероид, уложенный на полностью застывшую и набравшую прочность бетонную основу, очищенную от грязи и пыли и тщательно прогрунтованную гудронной мастикой. Материал укладывается минимум в два слоя проклеиванием их между собой мастикой или термическим методом (наплавлением).

Если проектом не предусмотрено отдельного цоколя, и его роль будет играть выступающая надземная часть монолитного фундамента, то этот шаг, понятно пропускается. Но в любом случае, точно такие же действия предпринимаются по верхнему обрезу фундамента или цоколя, независимо от того, будут ли на этом основании укладываться плиты перекрытия или же возводиться стены из какого бы то ни было материала.

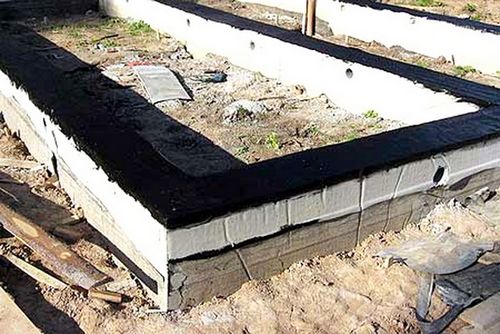

Уложенная горизонтальная гидроизоляция. Хорошо виден промежуточный слой между лентой фундамента и цоколем

Иногда работы по гидроизоляции верхней горизонтальной плоскости фундамента совмещают с подобными же операциями на вертикальных стенках, тем самым получая одну монолитную поверхность изолятора.

Вертикальная гидроизоляция стенок фундамента и цоколя

Вертикальная гидроизоляция стен фундамента является обязательным условием для долгой безаварийной эксплуатации здания. При строительстве нового дома она продумывается заранее. Проводят ее и на уже давно построенных домах – при явных признаках того, что старая гидроизоляция явно не справляется со своими функциями – есть выраженные следы проникновения влаги внутрь помещений, или если при покупке дома нет никакой уверенности, что подобные работы проводились ранее.

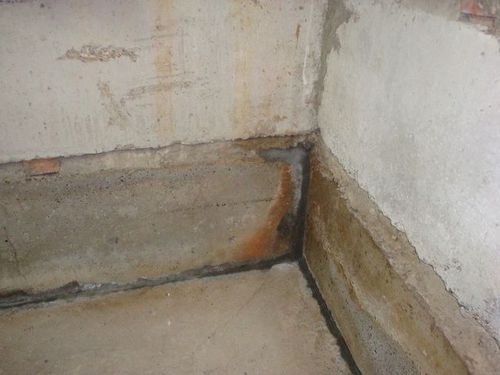

Подобные пятна — явный сигнал тревоги

Для проведения подобных гидроизоляционных работ потребуется оголение стен фундамента на максимально возможную глубину – вплоть до его подошвы. При строительстве этот фактор обычно учитывают сразу, оставляя необходимую траншею по периметру – она потребуется и для гидроизоляции, и для монтажа системы дренажа.
На старой постройке придется начать с земляных работ. Вначале демонтируется бетонная отмостка вокруг цоколя – с помощью перфоратора или же вручную. Затем роют траншею, углубляясь до низа фундамента. Ширина траншеи может быть любой – главное, чтобы она позволяла свободно производить все необходимые действия. Обычно достаточно ширины до 1 метра.
Стенки тщательно вычищаются от остатков грунта, проводится их ревизия.
Подлежать безусловному удалению все рыхлые места, отслоения, нестабильные участки. Поверхность должна быть зачищена до монолитной структуры.
Если на стенах нанесен слой гидроизоляции, но его функциональность сомнительна, то его также лучше полностью удалить.

Рекомендуем прочитать про утепление фундамента пенополистиролом.

А вот в этом обзоре приводится технология утепления фундамента с помощью пеноплекса.

Ремонт поверхности стен и их пропиточная (проникающая) гидроизоляция

Все щели и трещины на поверхности разделываются под прямоугольные штробы размером 25×25 мм по всей длине. Аналогичные операции проводятся и в местах вертикальных и горизонтальных стыков железобетонных блоков с удалением старого раствора. Если фундамент блочный или выложен из кирпича, зачищаются швы на такую же глубину – до 25 мм.

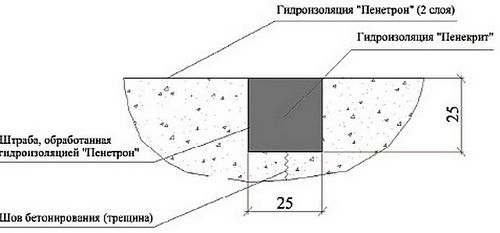

Схема заделки щелей ремонтным составом

В качестве ремонтного состава можно порекомендовать специализированную гидроизоляционную сухую строительную смесь «Пенекрит», которая применяется в комлексе с грунтовкой глубокого проникновения «Пенетрон».

— «Пенекрит» отличается хорошей пластичностью, высокой адгезией практически ко всем строительным материалам, а после полного застывания становится надежным гидроизолятором, прочно «запечатывая» швы и трещины. Важно, что после заполнения швов материал не дает усадки.

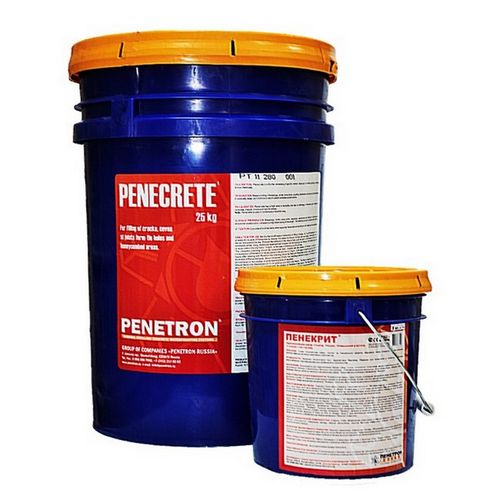

Сухая ремонтная гидроизоляционная смесь «Пенекрит»

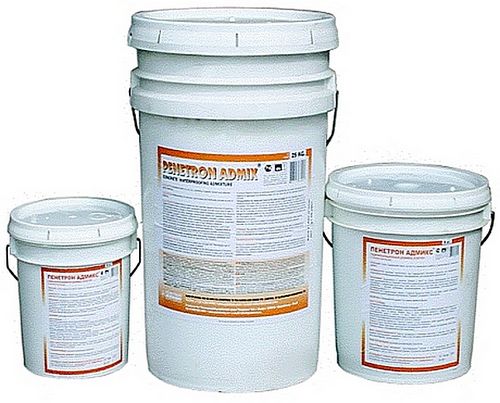

— «Пенетрон» или иные грунтовки подобного действия глубоко проникают в толщу бетона, образуя там дополнительные кристаллические связи, что значительно упрочняет материал, и прочно закрывая поры, предотвращая капиллярное проникновение влаги.

Гидроизоляционная грунтовка глубокого проникновения «Пенетрон»

Достоинство этих материалов еще и в том, что они наносятся на влажную поверхность, тем самым сокращая сроки проведения работ – при строительстве нет нужды дожидаться полного высыхания бетона.

«Пенекрит» готовится обычным образом – как всякая сухая строительная смесь, с помощью строительного миксера или дрели с насадкой, в строгом соответствии с прилагаемой к нему инструкцией. «Пенетрон» реализуется в готовом к применению виде.

Итак, все разделанные щели, стыки и швы вначале увлажняются обычной водой, а затем прогрунтовываются «пенетроном».

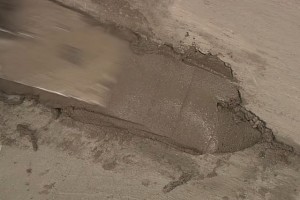

Затем, они максимально плотно, без оставления воздушных «карманов» заполняются ремонтным составом – «пенекритом» до общего уровня стены.
После схватывания ремонтного раствора вся поверхность внешней стены фундамента обязательно увлажняется (можно использовать шланг с распыляющей насадкой) и покрывается в два слоя тем же грунтом глубокого проникновения.
Если есть возможность, то точно такие же операции проводятся и на внутренних стенах фундамента.

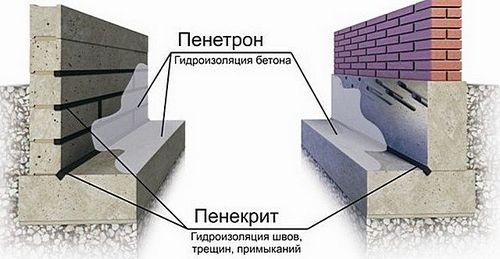

Общая примерная схема использования ремонтного состава и проникающей грунтовки

Созданная система защиты от проникновения влаги – достаточно эффективна. Существует даже мнение, что она единолично может справиться с задачами гидроизоляции фундамента, причем, проведенная даже с одной стороны стены. Тем не менее, подобную пропиточную технологию лучше все же использовать в качестве основной лишь изнутри и на выступающей над поверхностью земли частью фундамента или цоколя. Снаружи все же стоит подстраховаться и защитить стенки в области их непосредственного контакта с грунтом дополнительными водонепроницаемыми слоями.

Видео: использование проникающей гидроизоляции системы «Пенетрат»

Обмазочная вертикальная гидроизоляция фундамента

Обмазочная гидроизоляция стен фундамента, пожалуй, самая распространенная технология среди частных застройщиков. Она достаточно проста в исполнении – ее может провести практически каждый, не требует чрезмерно высоких материальных затрат, не занимает много времени.

Для работы понадобятся:

— Битумный праймер – он может быть приобретен в магазине в готовом виде (битумные грунтовки). Несложно изготовить его и самостоятельно – разогретый до текучего состояния битум смешивается с растворителем, в качестве которого чаще всего используют бензин. Весовое соотношение бензина к битуму должно составлять примерено 1:3 ÷ 1:4. Важно – при приготовлении праймера битум вливается в бензин, а не наоборот. Состав должен иметь ровную жидкую консистенцию, схожую с обычной краской.

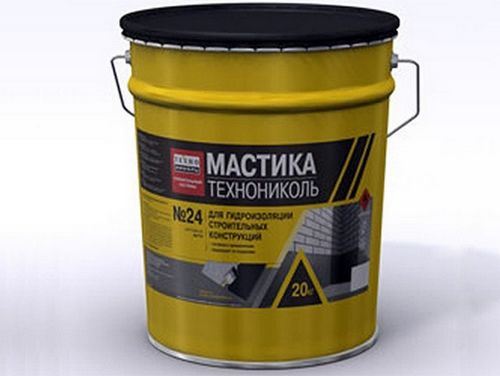

Битумная мастика в заводской упаковке

— Битумная мастика – реализуются в строительных магазинах в готовом к применению виде.

— Для усиления гидроизоляции стыков и переходов может потребоваться стелкоткань.

— Для нанесения праймера и мастики потребуются широкие кисти-маклицы, валики, шпатели.

— Следует предусмотреть защиту органов дыхания, глаз, кожи рук и лица.

Подготовительные работы в целом схожи с теми, что были описаны выше. Стены должны быть тщательно зачищены от грязи и пыли, отремонтированы. Не должно быть острых угловых граней (с них снимается фаска или делается закругление), или внутренних прямых углов без галтелей. Особое внимание при обмазочной изоляции должно уделяться отсутствию на поверхности даже совсем небольших острых выступов – они нередко образуются на месте щелей опалубки. Излишне пористые, «пузырчатые» участки поверхности тоже подлежат заглаживанию с помощью цементного раствора.
К нанесению первого слоя грунта можно приступать лишь тогда, когда влажность поверхности составит не более 4%. Проверить это можно, разместив квадратный (1 × 1 м) лист полиэтиленовой пленки на поверхности стенки в затененном месте. Если через сутки на ней не будет влажных испарений, можно переходить к нанесению гидроизоляции.

Нанесение грунтовочного слоя праймера

Праймер на основной поверхности наносят в один густой слой, не оставляя пробелов. В местах проведения ремонтных работ на поверхности стены и на швах необходимо пройтись двумя слоями.
Поле того, как грунтовочный слой полностью высохнет, переходят к нанесению основного гидроизоляционного покрытия – битумной мастики.
Мастику наносят на поверхность валиком или кистью (в некоторых местах удобнее будет применить шпатель). Обязательно выдерживается параллельность наносимых полос и направление движения – снизу-вверх. Контролируют толщину наносимого слоя – одна должна быть равномерно распределена по всей поверхности.

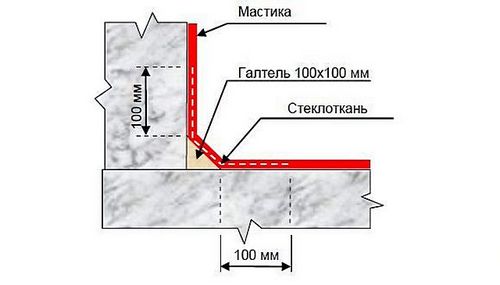

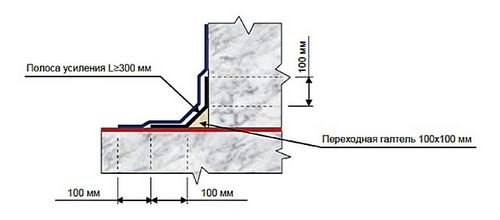

Схема дополнительного армирования углов при обмазочной гидроизоляции

В местах швов и переходов с вертикали на горизонталь устраивают дополнительное армирование. Для этого используются полосы стеклоткани, которые вырезаются с расчетом, что от армируемого места до конца полосы должно быть не менее 100 мм в каждую сторону.

Ткань укладывается после нанесения первого слоя мастики и утапливается в ней прокатыванием валика.

Второй слой мастики необходимо наносить только после полного просыхания первого. В такой последовательности работа продолжается до тех пор, пока не будет достигнута нужная толщина покрытия:

— для фундаментов, заглубленных на 2 ÷ 5 м: 3 ÷ 4 мм

— для неглубоких фундаментов, до 2 м: 2 мм.

После создания требуемой толщины слоя и полного просыхания мастики можно считать работу по гидроизоляции стенок выполненной.

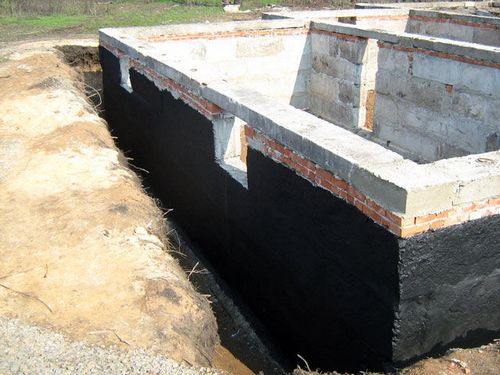

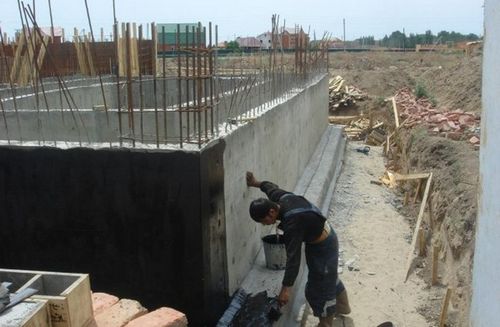

Фундамент с нанесенной обмазочной гидроизоляцией

При выполнении гидроизоляции по обмазочной технологии ни в коем случае нельзя, например, в целях экономии, использовать чистый битум. Этот материал недолговечен и обязательно начнет спустя какое-то время растрескиваться, сводя все потраченные средства и усилия к нулю. Только битумные мастики, обогащённые специальными модификаторами, повышающими пластичность и долговечность покрытия, дадут надежную изоляцию.

Видео: обмазочная гидроизоляция фундамента с использованием битумной мастики

Оклеечная (наплавляемая) вертикальная гидроизоляция

Очень часто хозяева домов ограничиваются обмазочной гидроизоляцией с использованием битумной мастики. Однако при сильнозаглубленных фундаментах, при близком расположении к поверхности грунтовых водоносных слоев, при строительстве домов на участках с повышенной влажностью почвы ее может оказаться недостаточно. Кроме того, даже современные мастики все же не могут на равных конкурировать по долговечности с рулонными материалами. Поэтому, в идеале, гидроизоляцию лучше всего провести по оклеечной технологии – это даст практически полную гарантию сохранности фундамента от воздействия влаги.

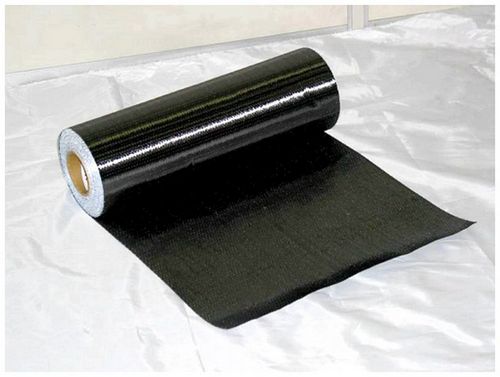

Битумно-полимерный рубероид на полиэстерной основе

Для подобных работ оптимальным выбором становятся современные битумно-полимерные рулонные материалы на основе полиэстера, пришедшие на смену привычному рубероиду. Недопустимо на подобных участках использовать материалы, изготовленные на базе стеклохолста или стеклоткани – они не обладают требуемой гибкостью, могут потерять целостность при деформациях и, кроме того, весьма неустойчивы к агрессивному химическому кислотно-щелочному воздействию, от которого никуда не деться в почвенных водах.

Работы по подготовке поверхности и ее первичному грунтованию праймером практически идентичны тем, о которых речь шла выше.
Сам монтаж рулонных материалов заключается в расплавлении нижнего, прикрытого защитной пленкой, слоя мастики и наклеивании на подготовленную поверхность.
Если рулоны на вертикальную будут наклеиваться по горизонтали, по периметру строения, то работа проводится снизу-вверх. Обязательный перехлест листов должен составлять не менее 100 мм – часто на самом материале эта граница графически обозначена.

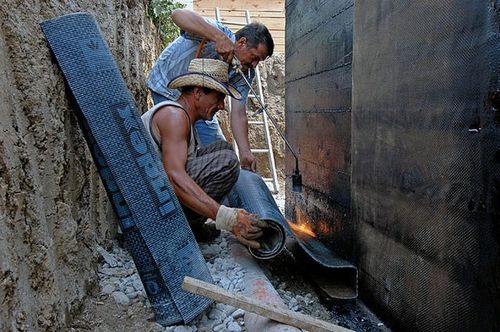

Наплавление вертикальной рулонной гидроизоляции на стенки фундамента

Если выбрано вертикальное расположение листов, то их наплавление производится снизу-вверх. Перехлёст листов соблюдается такой же. Для работы используют отрезанные полосы длиной не более 1,5 – 2 метра.

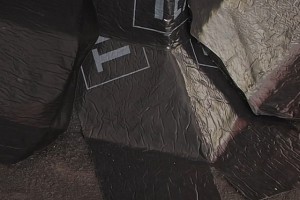

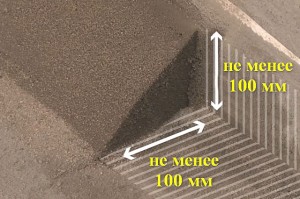

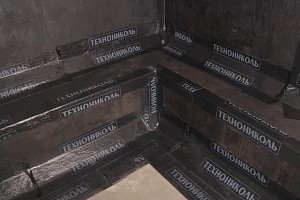

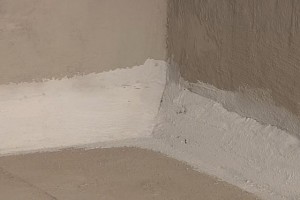

Особое внимание уделяется внешним углам и внутренним – при переходе от вертикальной к горизонтальной поверхности. В этих местах обязательно проводится предварительное усиление дополнительной полосой материала шириной не менее 300 мм, которая должна равномерно находить на обе плоскости.

Схема усиления покрытия в сложным местах, на углах и стыках

Достаточно ли будет одного слоя? В большинстве случае, при не сильно глубоких фундаментах, да – расчетная толщина такой полимерно-битумной мембраны должна составлять 2 мм. При глубине залегания фундаментов свыше 3 м потребуется слой от 4 до 8 мм, а если глубина превышает 5 м (чего в частном строительстве практически не случается) слой гидроизоляции утолщается еще больше.

Однако, при однослойном оклеивании очень непросто достичь идеальной герметизации швов. Поэтому рекомендовано все же наклеивать в два захода, со смещением швов на половину ширины листа.

Подобная оклеечная гидроизоляция может быть выведена выше уровня грунта на 300 – 500 мм и дополнительно зафиксирована к стене металлической рейкой. Однако, при невысоком цоколе ее можно состыковать с горизонтальной, о которой уже говорилось выше. В этом случае применяется или единое полотно, переходящее от стены на верхнюю грань цоколя с его загибом на противоположной стороне, либо горизонтальный слой рубероида должен перекрывать сверху покрытие стен с нахлестом 100 мм.

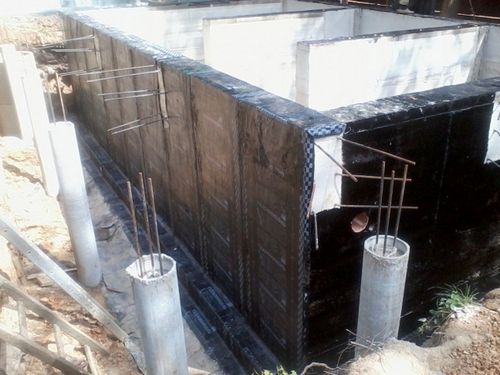

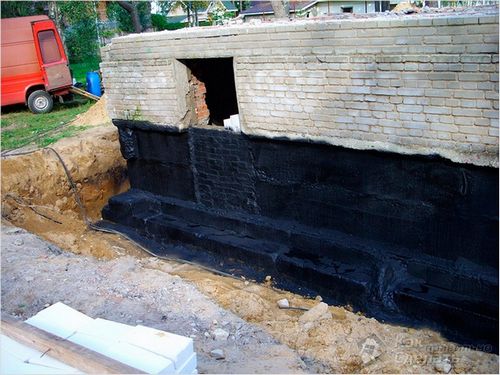

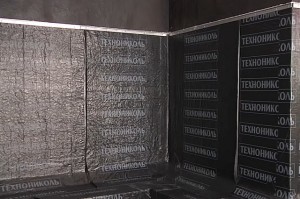

Фундамент с рулонной оклеечной гидроизоляцией

Важное замечание – подобная гидроизоляция сама нуждается в защите от механического воздействия грунта и от ультрафиолетового излучения. Надолго, свыше 7 суток, оставлять ее в открытом виде не рекомендуется.

Если стены фундамента не нуждаются в дополнительном утеплении, то можно их перед обратной засыпкой грунта закрыть сплошным покрытием из геотекстиля. В этом случае выступающая часть цоколя может быть впоследствии отделана водостойкой штукатуркой или облицована цокольными панелями или плиткой.

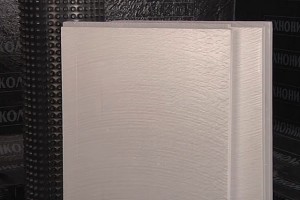

Разумнее будет предусмотреть установку панелей из экструдированного полистирола. Они ни в коем случае не должны монтироваться на механические крепления, подразумевающие сверление отверстий – иначе нарушится весь смысл гидроизоляционных работ. Существуют специальные клеевые составы или же можно воспользоваться той же битумной мастикой. Установка термоизоляционных плит проводится до обреза цоколя чем и ему обеспечивается надежное утепление.

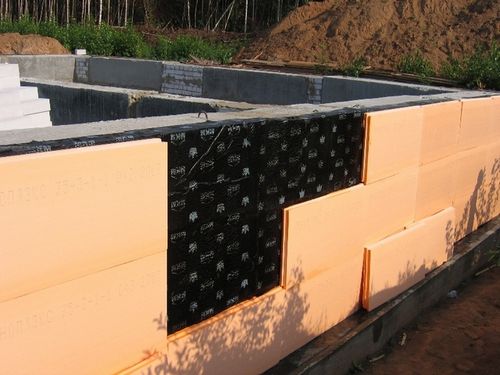

Оптимальное решение — утепление фундамента эсктрудированным пенополистиролом перед засыпкой грунта

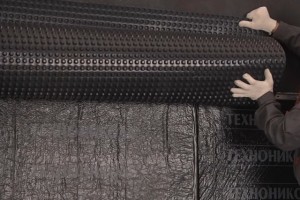

На влажных грунтах или в местах с высоким расположением грунтовых вод перед засыпкой траншеи вдоль стен дома монтируется система дренажа. Она имеет достаточно сложное устройство, включающее гравийные подушки, дренажные трубы, колодцы и коллектора с выходами на поля фильтрации, и ее обустройство будет рассмотрено в отдельной публикации.

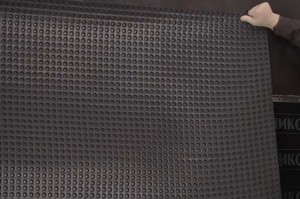

При обратной засыпке траншеи следует вплотную к стенам размещать так называемый дренажный слой – песок с гравием. Сверху рекомендовано выложить и утрамбовать «глиняный замок» с уклоном от стены, поверх которого на песчаной подушке будет заливаться бетонная отмостка.

Пошаговая инструкция по гидроизоляции фундамента самоклеящимся битумно-полимерным материалом «Техноэласт-Барьер (БО)»

Ниже в таблице будет приведена иллюстрированная пошаговая инструкция по выполнению гидроизоляционных работ на фундаменте с применением рулонного самоклеящегося материала на битумно-полимерной основе «Техноэласт-Барьер (БО)» известного российского производителя «ТехноНИКОЛЬ».

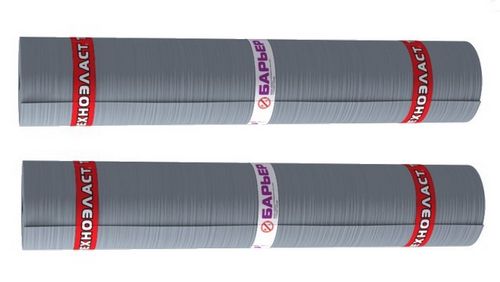

Выполнить гидроизоляцию рулонным материалом «Техноэласт-Барьер (БО)» вполне можно самостоятельно – специального оборудования не надо, и потребуется лишь аккуратность и тщательное соблюдение технологических рекомендаций.

Этот рулонный материал (стандартная форма выпуска – рулон 20×1 м) рассчитан для гидроизоляции бетонных плитных оснований, полов, ленточных фундаментов и цоколей, с глубиной залегания от поверхности грунта до 3 метров, и отсутствием высоко расположенных грунтовых вод. Удобство «Техноэласт-Барьер (БО)» в том, что его применение не требует дополнительного оборудования, не связано с «горячими» процессами, то есть нет стадии расплавления с помощью газовой горелки – работы можно проводить даже на горючем основании, в закрытых помещениях и ограниченных пространствах.

Иллюстрация	Краткое описание выполняемой операции.
	Сам по себе материал представляет собой безосновную структуру, состоящую из верхнего слоя – плотной полимерной пленки с нанесённым на нее логотипом «ТехноНИКОЛЬ», и второго слоя – битумно-полимерного вязкого композитного материала, обладающего отменной адгезией к подготовленным основаниям. До монтажа материала этот адгезионный слой прикрыт специальной защитной плёночной подложкой, которая снимается непосредственно перед укладкой.
	Термическому воздействию адгезионный битумно-полимерный слой подвергать не надо – на обработанную поверхность материал просто приклеивается, а затем расправляется и прокатывается с помощью широких щёток, резиновых или силиконовых валиков, ручных катков. Из других инструментов потребуются нож для резки материала, рулетка, линейка, угольник – для проведения измерений, разметки и раскроя, валик и кисть – для проведения предварительного грунтования поверхности.

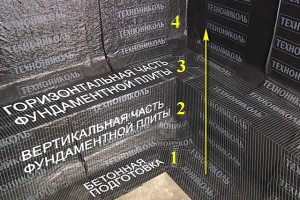

	Начнем рассмотрение с горизонтальной гидроизоляции. Как уже говорилось в статье, это может быть, к примеру, плитный фундамент или же пол в подвальном или цокольном помещении. Прежде всего, необходимо еще раз убедиться, что на поверхности нет грубых дефектов – выбоин, трещин, наплывов застывшего раствора и других серьёзных изъянов. Все это необходимо устранить – удалить или подремонтировать, добившись ровной поверхности, иначе выбранный метол гидроизоляции может стать неэффективным. Рулонный материал должен плотно прилечь к поверхности по всей своей площади.

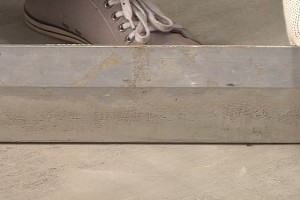

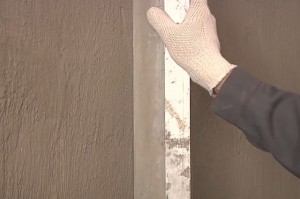

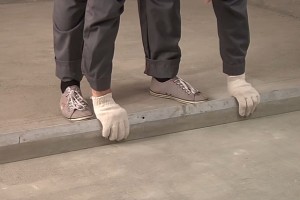

	Ровность поверхности под гидроизоляцию несложно проверить, приложив к ней длинной правило.
	Идеальная ровность не требуется – вполне достаточно, если на двухметровом участке перепады составят не более 5 миллиметров.

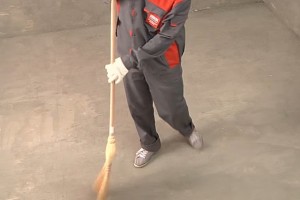

	Чтобы на поверхность хорошо и ровно лег грунт — праймер, она должна быть очищена от мелкого строительного мусора и пыли. Для этого она тщательно выметается …

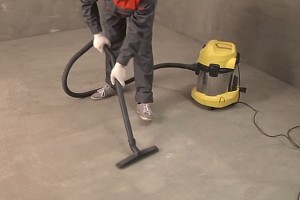

	… а в идеале – ее лучше всего очистить и полностью обеспылить с помощью мощного строительного пылесоса.
	Следующий шаг – это нанесение грунтовки, то есть специального битумного состава – праймера. Однако, существуют определенные ограничения по применению различных праймеров – в зависимости от уровня влажности бетонной поверхности. Замер остаточной влажности производят с помощью специального прибора – влагомера. Понятно, что такой прибор есть далеко не у каждого. Можно обойтись и более простым решением – положить на полностью по срокам созревшую бетонную поверхность полиэтиленовую пленку размером 1000×1000 мм, приклеив ее по периметру скотчем. Если через сутки на пленке не будет капель конденсата, то бетон можно считать сухим, с остаточной влажностью менее 4% по массе.

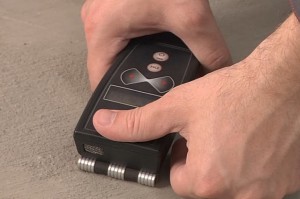

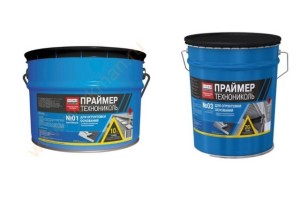

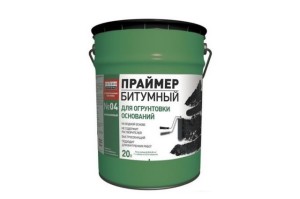

	В таких условиях можно применять праймеры «ТехноНИКОЛЬ» №01 и №03 на органической основе.
	Если же остаточная влажность бетона превышает 4%, то можно воспользоваться водорастворимым праймером «ТехноНИКОЛЬ» №04. Но и при этом влажность не может быть более 8%, то есть бетон должен полностью набрать прочность и созреть. На невыдержанном всего положенного для созревания срока основании проводить какие-либо гидроизоляционные работы – не имеет смысла.

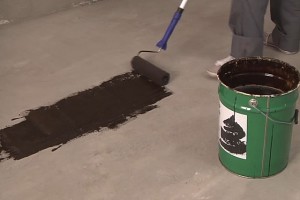

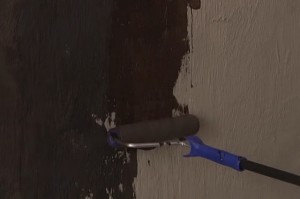

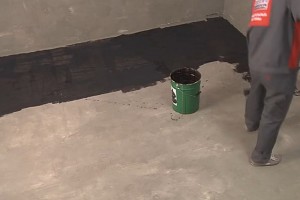

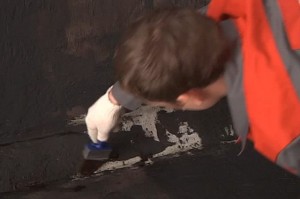

	Праймер густо, особо не скупясь, распределяют по поверхности с помощью валика. Нормальным считается расход 300÷350 мл на квадратный метр площади.
	Необходимо следить, чтобы распределение праймера по поверхности было равномерным, без «проплешин». В труднодоступных местах, особенно по линии пересечений вертикальных и горизонтальных поверхностей, никак не обойтись без применения кисти.
	Рекомендуется после нанесения праймера не делать большой паузы до укладки основного гидроизоляционного материала. Единственное, чего нужно дождаться – это полного просыхания нанесенного грунта. Проверить это несложно – к обработанной поверхности, которая уже кажется просохшей, прижимают обычную бумажную салфетку. Если на ней остаются черные следы – переходить к дальнейшим операциям еще рановато.
	А вот если салфетка после такого «эксперимента» останется чистой – можно считать, что поверхность бетона готова к основным гидроизоляционным работам

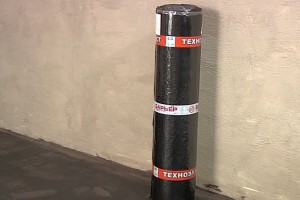

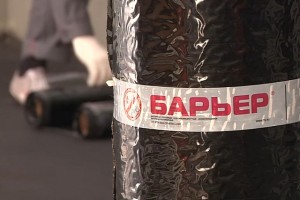

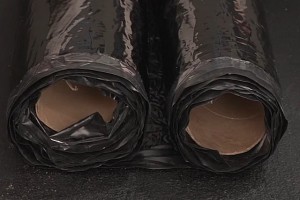

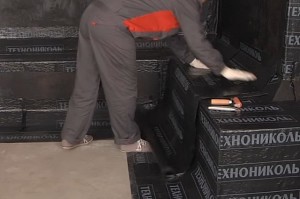

	Рулон гидроизоляции доставлен к месту проведения работ. На горизонтальной поверхности можно наметить линию, по которой будет настилаться первая полоса материала.

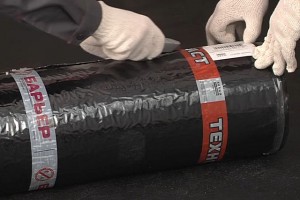

	Вскрывается и убирается за ненадобностью внешняя упаковка рулона.

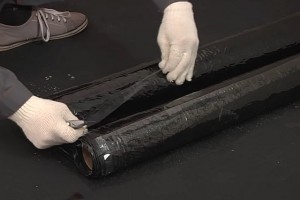

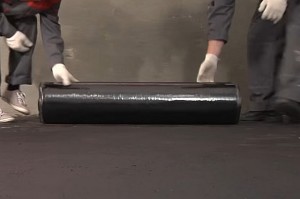

	Следующим шагом рулон «Техноэласт-Барьер (БО)» раскатывается по всей длине участка, подлежащего гидроизоляции. В это же время необходимо скорректировать его положение, так, чтобы расстеленное полотно легло ровно по намеченной линии. Естественно, раскатка ведётся так, чтобы полимерный слой с логотипом оказался вверху, а защитная пленочная подложка – внизу.

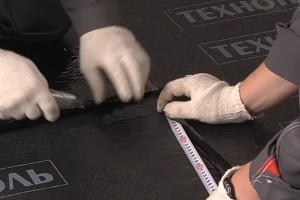

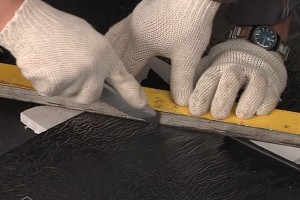

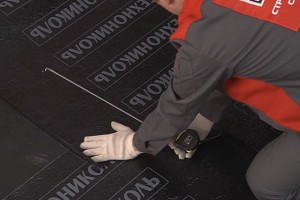

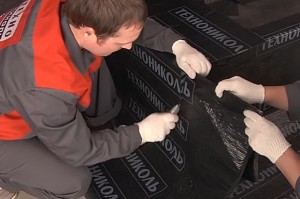

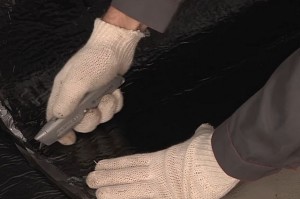

	После раскатывания лист отрезается по месту. Лучше всего это производить по линейке, орудуя острым строительным ножом.

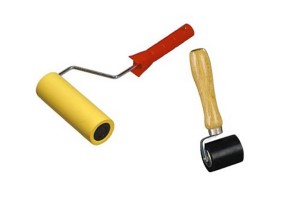

	После обрезки расстеленное по всей длине полотно необходимо аккуратно, не смещаю его положения, скатать с двух сторон к центру. Удобнее, конечно, производить и эту, и все дальнейшие операции вдвоём, на пару с помощником.

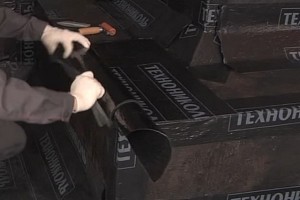

	Чтобы при скатывании не допустить перекосов в направлении и заломов самого гидроизоляционного материала, рекомендуется для этих целей использовать в качестве катушек старые картонные гильзы.
	Вот теперь начинается уже окончательный настил материала. Для начала необходимо по поперечной линии подрезать пленочную подложку материала по всей ширине рулона. Делать это надо аккуратно, без нажима на нож, чтобы случайно не прорезать полотно насквозь.

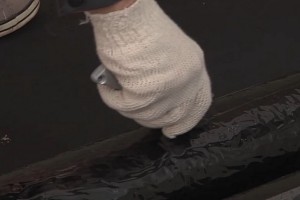

	После этого по сделанному надрезу подложку узкой полосой отделяют от адгезионной поверхности гидроизоляции, также по всей ширине рулона.

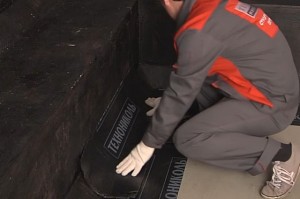

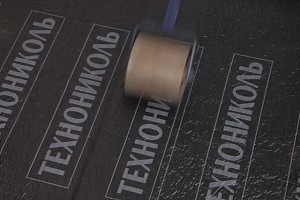

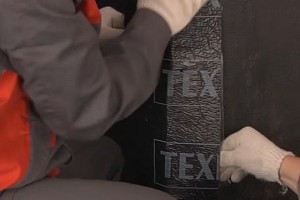

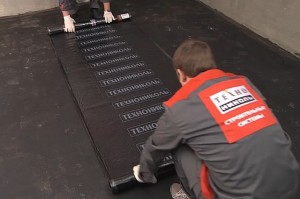

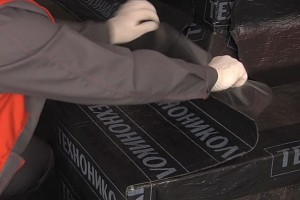

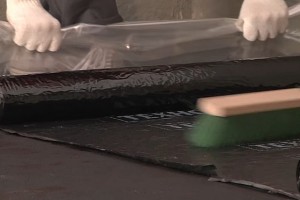

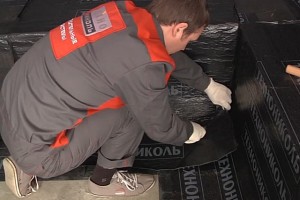

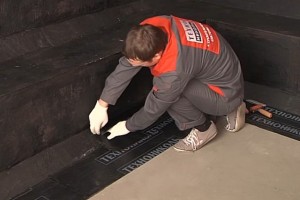

	Теперь, постепенно вытягивая пленку-подложку, рулон уже окончательно настилают от центра в одну сторону. Клеевой битумно-полимерный слой ступает в адгезионный контакт с покрытой битумным праймером бетонной поверхностью.

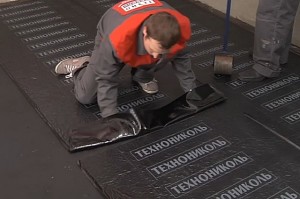

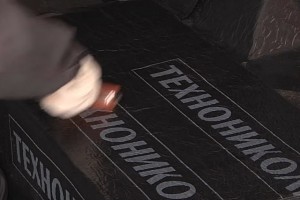

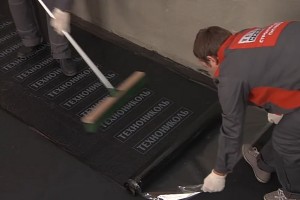

	Работу целесообразнее выполнять вдвоем: один работник, вытягивая пленочную подложку, постепенно разворачивает рулон. Второй, не мешкая, сразу же разглаживает настланное полотно, выгоняя из-под него возможные воздушные пузыри. Удобнее всего для этого использовать широкую щетку на длинной ручке, как показано на иллюстрации. Затем та же операция повторяется и в другую сторону от центра. В итоге — первый лист уложен. Для центральных областей наклеенного полотна прижима щеткой (при качественно подготовленной бетонно поверхности) бывает достаточно. А вот края, в полосе примерно 150 мм с каждой из сторон, желательно еще и прокатать тяжелым металлическим или резиновым катком.

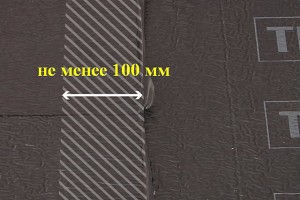

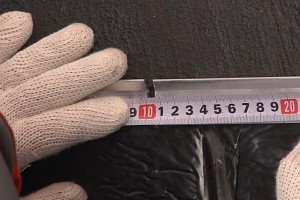

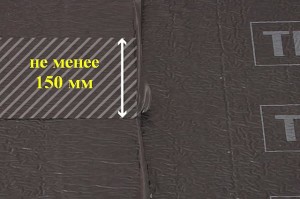

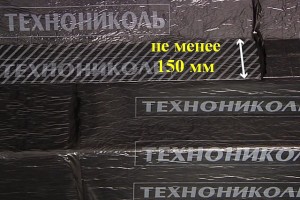

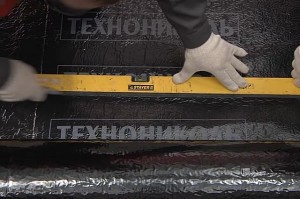

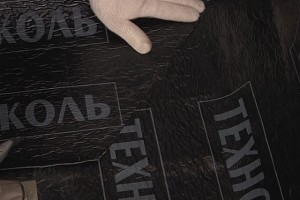

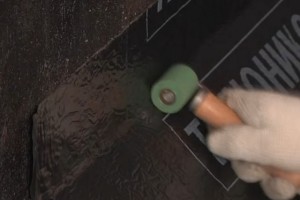

	При наклеивании очередного полотна, лежащего параллельно первому, соблюдают следующее правило – нахлест должен составлять не менее 100 миллиметров. Полоса нахлеста прокатывается катком, чтобы обеспечивалась полная герметизация соединения листов.

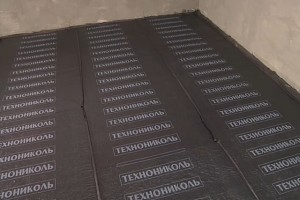

	Безусловно, при настиле гидроизоляции стараются использовать целые полотна по всей длине. Но рано или поздно возникает ситуация, когда приходится стыковать две полосы и по торцевому обрезу. Здесь также существуют определенные нормативы.
	Еще на стадии «примерки» очередного полотна сразу закладывают необходимый запас на перехлест.
	Минимальная ширина полосы перехлеста должна составлять 150 миллиметров.
	Но и это еще не всё. Если получается Т-образный стык, то есть два настилаемых и соединяемых по торцевой стороне полотна одновременно нахлёстываются по длинной своей стороне с ранее уложенным листом, рекомендуется выполнить еще одну операцию. На том полотне, которое оказывается в середине (то есть ложится краем на ранее уложенный лист, а затем перекрывается по торцу следующим), необходимо срезать уголок.
	Размеры катетов этого удаляемого треугольника соответствуют указанным выше параметрам перехлеста полотен по длине и по торцу. Под край листа подставляется жесткая подкладка, и уголок срезается ножом.
	После этого производится окончательная «сборка» этого соединительного узла, который затем в обязательном прокатывается тяжелым катком для надёжной герметизации. Срез среднего листа в соединении получается «запакованным» между верхним и нижним полотнами, так что герметичность обеспечивается в полной мере.
	Если подобные Т-образные соединительные узлы попадаются на соседних полосах, то расстояние между ними должно быть не менее 500 миллиметров. Кстати, на этой иллюстрации хорошо заметен тот самый срезанный уголок, прикрытый верхним полотном и прокатанный катком (показан красной стрелкой).
	Таким же порядком работа продолжается и далее, пока не будет застелена вся горизонтальная поверхность, требующая гидроизоляции. Сам по себе гидроизоляционный слой также нуждается в защите. Если не предполагается обратная засыпка его грунтом (например, это пол цокольного или подвального этажа или же монолитная плита фундамента), то по такой гидроизоляции обязательно устраивается бетонная армированная стяжка (так называемая стяжка без связи с основанием, на разделительном слое), толщиной не менее 50 миллиметров.
	Теперь переходим к вертикальной гидроизоляции фундамента. Это, как правило, более сложная операция, так как поверхность нередко имеет множество пересечений плоскостей как по вертикали, так и по горизонтали. Работы всегда производятся участками снизу вверх, то есть верхние полотна нахлестываются на нижние, давая свободный сток для влаги (последовательность и направление схематично показаны на иллюстрации). Но до этого необходимо провести еще целый ряд предварительных операций – подготовку поверхностей, формирование переходных галтелей, грунтование и создание пояса усиления. Обо всем – по порядку.
	Начинают опять же с проверки состояния гидроизолируемой поверхности. Не должно быть высоких наплывов, бугров, провалов, трещин и щелей, то есть всего того, что способно помешать плотному прилеганию полотен «Техноэласт-Барьер (БО)» по всей своей площади, без оставления воздушных пустот.
	Требования к перепадам уровня – такие же, как и на горизонтальной поверхности, то есть в пределах 5 миллиметров на двухметровом участке.
	При вертикальной гидроизоляции фундамента совершенно не допустимы резкие переломы по направлению сверху вниз, то есть выраженные горизонтальные внутренние углы, которые могут стать областью скопления влаги. То есть по линии пересечения вертикальной и горизонтальной плоскости необходимо принять меры к максимально возможному спрямлению перелома. Это делает путем выкладки так называемых переходных галтелей. Разрез и размеры подобной галтели в сечении (не менее 100 миллиметров по каждому из катетов) показаны на иллюстрации.
	Для выкладки галтелей можно применить обычный цементно-песчаный раствор, например, в пропорции 1:3. Но при этом придется дожидаться полного застывания бетона «по полной программе», то есть в течение 4 недель. Так что лучше галтели выкладывать сразу же после снятия опалубки с фундаментной плиты и отброса грунта от нее. Оптимальным же решением будет использование специальной строительной смеси на полимер-цементной основе, предназначенной именно для гидроизоляционных работ – она и создаст надежный барьер против влаги в этом уязвимом месте, и застывает и набирает прочность очень быстро. Состав разводят и замешивают в соответствии с прилагаемой к нему инструкцией.
	В необходимый отмеренный объём воды засыпается сухая смесь и перемешивается до полной готовности – получения однородной пластичной консистенции.
	Затем с помощью обычного шпателя формируют галтели, придерживаясь указанных выше размеров.
	Выложенные галтели оставляются до полного просыхания и набора прочности.

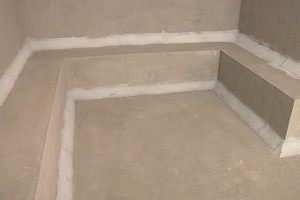

	На данной иллюстрации хорошо продемонстрировано, что галтели выкладываются на всех внутренних углах перехода от вертикальной к горизонтальной плоскости. После полной готовности галтелей переходят к очередному этапу работы.
	Следующий шаг – вся поверхность под гидроизоляцию густо покрывается праймером. На больших площадях работать будет удобнее валиком.
	Но все сложные участки поверхности – внешние и внутренние углы и галтели, в обязательном порядке промазываются с помощью кисти, так, чтобы не оставалось ни малейшего необработанного праймером просвета. К последующим операциям переходят после полного высыхания праймера – как это проверить, уже рассказывалось выше.
	Далее следует важнейший этап – создание так называемого пояса усиления. Суть его заключается в том, что все без исключения «проблемные» участки первоначально оклеиваются полосами материала, и только затем, поверх усиления, будет проводиться уже монтаж основного гидроизоляционного слоя. Как уже говорилось, работу проводят снизу вверх. Часто бывает, что работу начинают от уже гидроизолированного горизонтального основания. Другой вариант – нижняя часть конструкции представляет собой бетонную подготовку фундамента. Ее предстоит оклеить материалом по всей ее ширине, придерживаясь при этом правил, которые применяются на горизонтальных поверхностях (см. выше). На иллюстрации, просто для примера, показан пояс горизонтальной гидроизоляции шириной 300 мм – подразумевается, что выполнено оклеивание поверхности бетонной подготовки фундамента. В том случае, если такого элемента конструкции не предусмотрено (лента заливалась непосредственно на песчано-гравийной подушке), то задача упрощается. В нашем примере показан, наверное, наиболее сложный вариант, с двумя переломами гидроизолируемой поверхности на разных уровнях.
	При создании усиления на любой из галтелей вырезают полотно такой ширины, чтобы и сверху, на вертикальной плоскости, и снизу, на горизонтальной приходилась полоса шириной не менее 100 мм.
	Как правило, все элементы вырезаются и примеряются вручную, непосредственно по месту будущей установки. После подгонки фрагмент сразу наклеивается на заданный участок.
	Схема действий – несложна: с вырезанного фрагмента последовательно, по мере наклеивания, снимается защитная подложка. Любой наклеенный элемент пояса усиления сразу же прокатывается резиновым или силиконовым валиком.
	Далее, на иллюстрациях показаны некоторые приёмы наклеивания гидроизоляции на различных участках пояса усиления. Наклеивается полоса на внешний вертикальный угол. Правило соблюдается все то же – при переходе на разные плоскости минимальная ширина полосы на каждой из них должна составить 100 мм.
	«Подошва» внешнего угла.

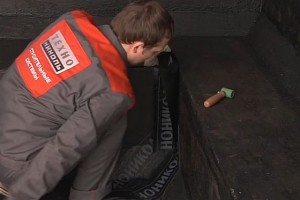

	Оклеивается внутренний вертикальный угол. Естественно, работы по созданию усиления снизу должны при этом уже быть закончены.

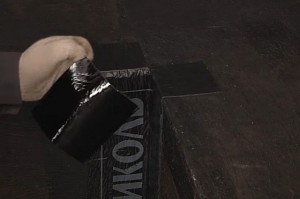

	Верхняя выступающая часть полосы, закрывающая внутренний угол, разрезана надвое, и «лепестки» разведены в стороны.

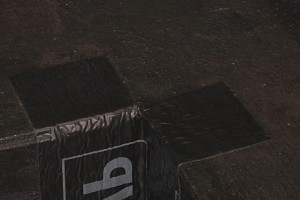

	Оставшийся между ними промежуток сверху заклеивается небольшим квадратным фрагментом гидроизоляции.
	Соблюдая основные правила, производят оклейку гидроизоляцией всех «проблемных» участков. Безусловно, потребуется определённая сообразительность, принятие решений, применимых к конкретным условиям проведения работ. В рассматриваемом примере готовый пояс усиления выглядит вот таким образом.
	После этого переходят к наклейке основного слоя гидроизоляции. Рекомендуется придерживаться правила – ни одно наклеиваемое полотно не должно иметь более одного изменения направления, иначе могут образоваться его деформации с появлением пустот. Работы ведут по тому же принципу – с нижних участков к верхним: производят примерку, прирезку, а затем – и окончательное наклеивание фрагмента. Нахлест по торцевой части любых фрагментов должен составлять, как и при горизонтальной гидроизоляции, не менее 150 мм, по боковой – 100 мм.
	При всем этом линии вертикальных стыков на соседних уровнях должны быть разнесены на дистанцию не менее 300 мм.
	Ниже на иллюстрациях будут показаны примеры наклеивания основной гидроизоляции. Производится примерка и прирезка листа для закрытия горизонтальной «ступени» и расположенной ниже вертикальной стенки фундаментной плиты.
	В отличие от технологии наклеивания гидроизоляции методом наплавления, в данном случае каждое из полотен будет крепиться после примерки сверху вниз. В верхней части снимается защитная подложка, и полотно фиксируется на поверхности.
	Для надежности фиксации верхнюю часть можно сразу же прокатать валиком.
	Затем, аккуратно последовательно снимая защитную пленку, проводят наклеивание остальной части вырезанного фрагмента.
	Переходят на соседний участок того же уровня – и продолжают в той же последовательности.
	В областях большого перехлеста листов внизу на внутренних углах производят подрезку верхнего полотна по диагонали, как показано на иллюстрации.
	Затем осуществляют проклейку этого узла с последующей прокаткой валиком.
	После полного завершения работ на этом уровне, переходят выше – на вертикальный прямой участок фундаментной ленты. Гидроизоляция проводится с соблюдением все тех же правил и технологических приемов.

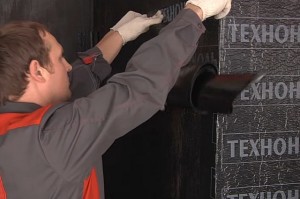

	Наклееные листы гидроизоляции необходимо зафиксировать по верхнему краю. Для этого используется алюминиевый фиксирующий профиль, который крепится к ленте фундамента дюбелями через имеющиеся на нем отверстия. На профиле имеется загиб – он должен расположиться сверху по направлению от стены.

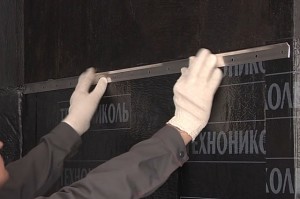

	Профиль примеряется, отрезается в нужный размер, затем в стене сверлятся отверстия, забиваются и вкручиваются дюбели. По краям профиля располагают по два дюбеля, то есть в первые двух отверстиях подряд. Дальнейшая установка идёт с шагом через одно отверстие.

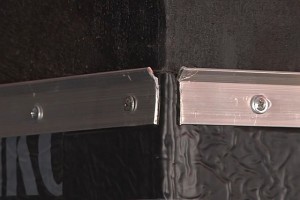

	Если необходима стыковка двух профилей, то между ними обязательно оставляется компенсационный зазор порядка 8 ÷ 10 мм.

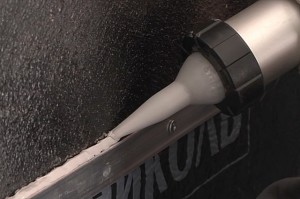

	После того, как все планки по периметру фундамента закреплены, просвет между отогнутым краем и стеной профиля плотно заполняется с помощью строительного шприца полиуретановым герметиком.
	В итоге полностью гидроизолированная поверхность ленточного фундамента выглядит вот таким образом. Однако, ее необходимо защитить от механического повреждения при обратной засыпке грунта.
	Для этого могут применяться плиты экструдированного пенополистирола. Он – достаточно жесткий и прочный, чтобы выдержать механическую нагрузку, а лента фундамента, помимо прочего, получает еще и хорошее утепление.
	Другой вариант, когда утепление не требуется – это использование специальной профилированной мембраны «PLANTER – standard». Она отличается высокой прочностью, эластичностью, а рельефные «бобышки» обеспечивают необходимое демпферное действие при засыпке грунта.
	Эту мембрану крепят на вертикальной поверхности фундаментной ленты непосредственно перед обратной засыпкой котлована. При этом ее рельефные выступы должны быть обращены в сторону гидроизолированной поверхности. На этом работу по гидроизоляции ленточного фундамента можно считать законченной.

Существуют и другие способы гидроизоляции стен фундамента – цементно-полимерные штукатурки или обмазочные составы, сплошные полимерные мембраны, бентонитовые маты, схожие по принципу действия с «глиняным замком», наплавление «жидкой резины». Однако, в условиях индивидуального строительства чаще находят применения те, о которых говорилось в публикации.

Видео: гидроизоляция фундамента наплавлением рулонных материалов

И последнее – гидроизоляция фундамента будет эффективной лишь в тех условиях, когда предусмотрена продуманная система отвода ливневых и талых вод – водостоки с крыши, отливы на цоколе, наземные или подземные дождеприемники и отводные каналы и т.п. Если вода будет иметь прямой доступ под стены здания, то рано или поздно она «сделает свое дело» и надежность гидроизоляции фундамента будет нарушена.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
