Гидрострелка: принцип работы, назначение и расчеты без ошибок

Для модернизации старой системы отопления или успешной реализации нового проекта, можно использовать специальные дополнительные устройства. Если иметь знания о строении гидрострелок, принципе работы, назначении и расчетах, будет легче решать практические задачи. Такие знания также могут быть полезны при выборе готового изделия в торговых сетях.

Содержание:

• Для чего нужна гидрострелка: принцип работы, назначение и расчеты
  • Принципы работы гидрострелок в системах отопления и основные функции
  • Устройство гидрострелки отопления
• Методика расчета
  • Калькулятор расчета параметров гидрострелки исходя из мощности котла
• Производители и цены
• Применение гидрострелки вместе с коллектором и решение других задач
• Выводы и рекомендации
• Видео: монтаж отопления из меди с использование гидрострелки

С помощью этого узла улучшают базовые параметры системы теплоснабжения

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

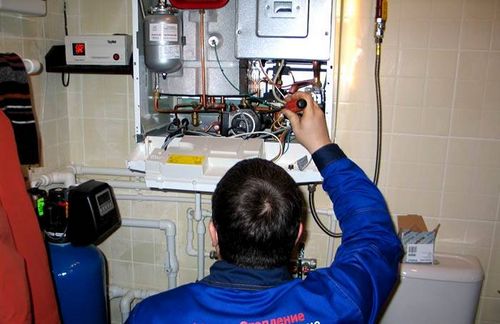

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

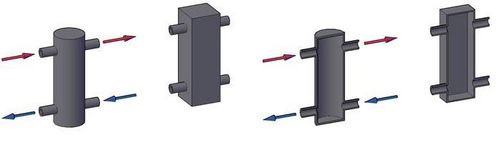

Типичные гидрострелки в форме цилиндра и куба в разрезе

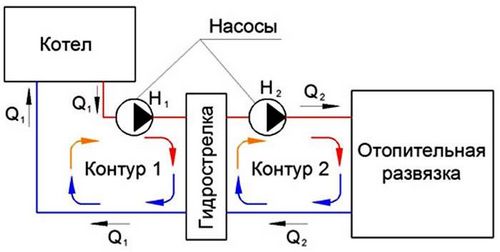

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

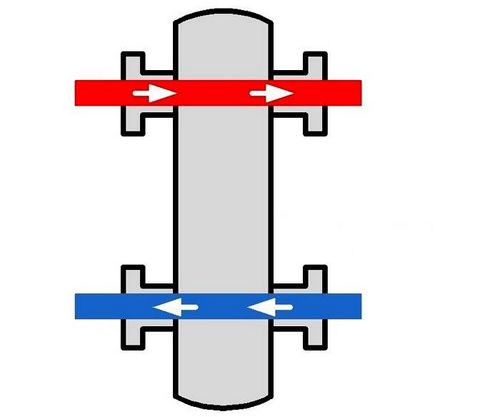

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

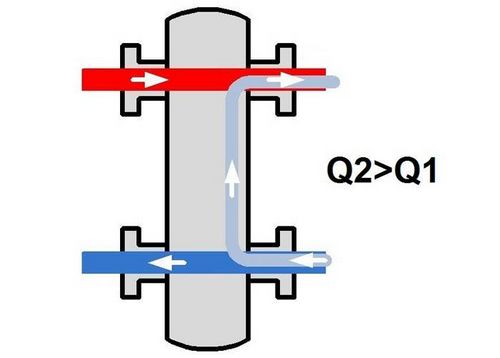

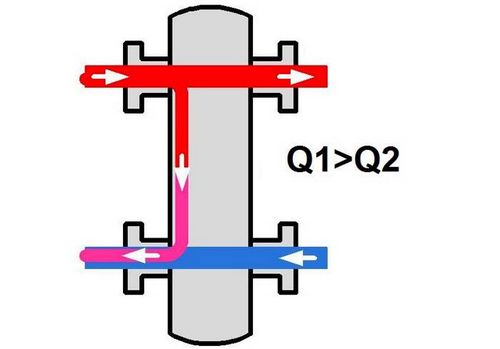

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

• В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
• Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
• Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

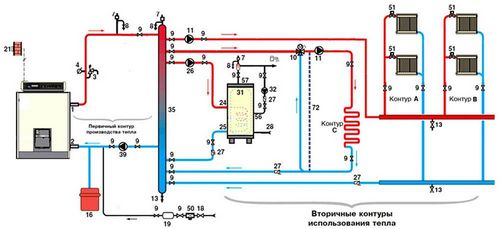

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

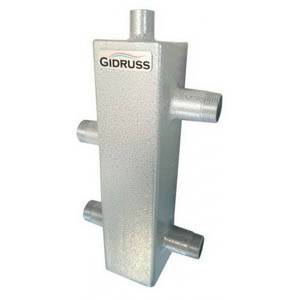

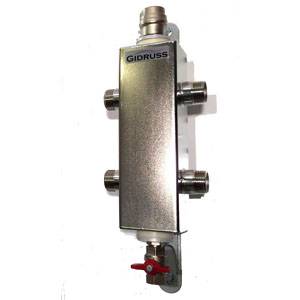

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями. Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему. Сверху вмонтирован автоматический клапан, выпускающий воздух.

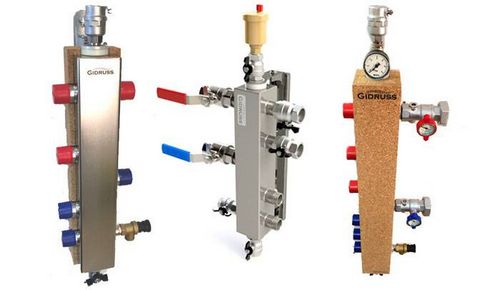

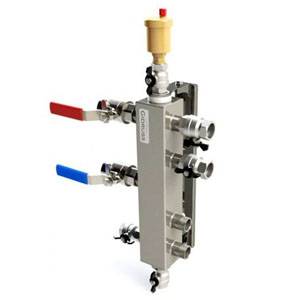

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Методика расчета

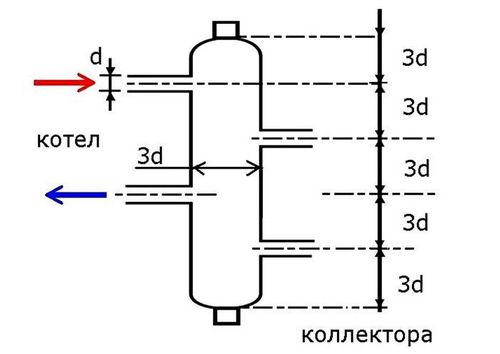

Чтобы сделать гидрострелку для отопления своими руками понадобятся предварительные вычисления. На этом рисунке изображен принцип, по которому можно рассчитать размеры устройства быстро, с достаточно высокой точностью.

Принцип «3d»

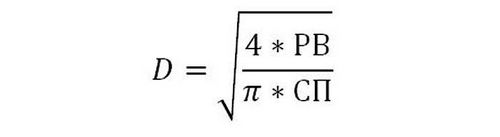

Эти пропорции получены с учетом результатов экспериментов, эффективности работы устройства в разных режимах. Величину D, которая состоит из трех d, можно вычислить с применением следующей формулы:

• РВ – расход воды в м. куб;
• СП – скорость потока воды в м/с.

Для того чтобы выполнить упомянутые выше оптимальные условия, в формулу вставляют значение СП=0,1. Расход в этом устройстве вычисляют по разнице Q1-Q2. Без измерений эти величины можно узнать, пользуясь данными из технических паспортов циркуляционных насосов каждого контура.

Калькулятор расчета параметров гидрострелки исходя из мощности котла

Производители и цены

Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.

Таблица 1. Характеристики и средняя стоимость гидрострелок

Изображение	Модель оборудования	Мощность отопительной установки в кВт (максимальная)	Цена в руб.	Примечания
	GR-40-20, Gidruss (Россия)	40	3 600 — 3 800	Кубический корпус изготовлен из углеродистой стали с антикоррозийным покрытием, простейшая модель.
	GRSS-60-25, Gidruss (Россия)	60	9 800 — 10 600	Корпус из нержавеющей стали, шесть патрубков, встроенная сетка для сепарации и набор крепежных кронштейнов в стандартной комплектации.
	TGR-60-25х5, Gidruss (Россия)	60	10 300 — 11 800	Корпус из низколегированной стали, возможность подключения до 4 внешних контуров + отопительный.
	GRSS-150-40, Gidruss (Россия)	150	15 100 — 16 400	Нержавеющая сталь, 6 патрубков.

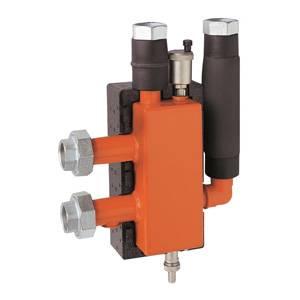

	MH50, Meibes (Германия)	135	54 600 — 56 200	Сложная конструкция со встроенными устройствами для удаления шлама и воздуха.

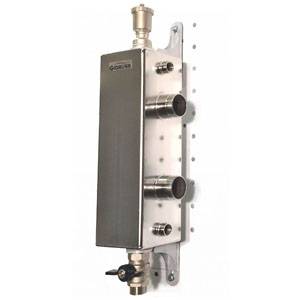

Современная гидрострелка

Из таблицы понятно, что на стоимость помимо общих технических параметров влияют следующие факторы:

• материал корпуса;
• возможность подключения дополнительных контуров;
• сложность конструкции;
• наличие дополнительного оснащения;
• имя производителя.

Применение гидрострелки вместе с коллектором и решение других задач

Установка гидрострелки в схему подключения с несколькими отопительными развязками выполняется с применением специального распределительного устройства. Коллектор состоит из двух отдельных частей с патрубками. К ним подсоединяют запорную арматуру, измерительные и другие устройства.

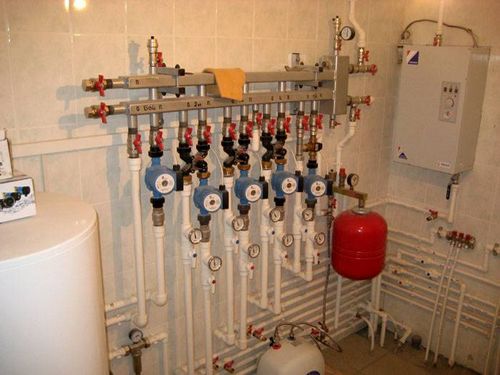

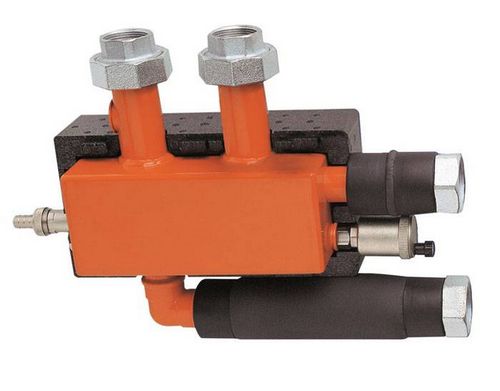

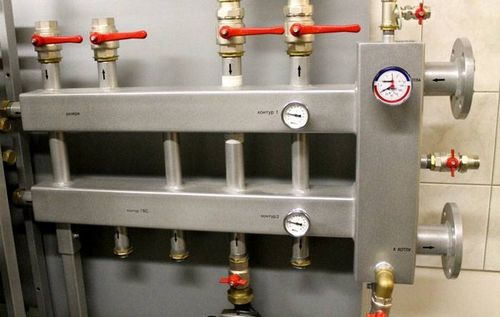

Гидрострелка в едином блоке с коллектором

Для подключения котлов на твердом топливе рекомендуется увеличить объем гидравлического компенсатора. Это позволит создать защитный барьер, предотвращающий резкое повышение температуры в системе. Подобные скачки параметров характерны для устаревающего оборудования.

Обратите внимание! Новые модели котлов снащены автоматикой, блокирующей опасные режимы.

При наличии сдвига выходных патрубков по высоте движение жидкости несколько замедляется, а путь – увеличивается. Такая модернизация в верней части улучшает отделение пузырьков газа, а в нижней пригодится для сбора мусора.

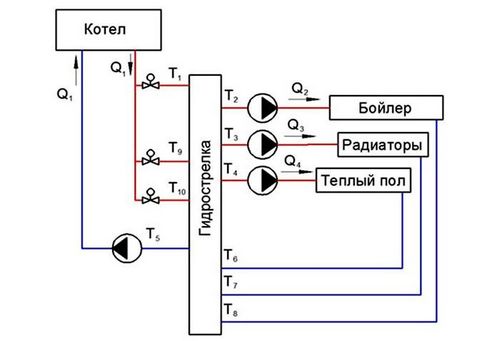

Подключение нескольких разных потребителей

Такое присоединение нескольких контуров обеспечивает разные температурные уровни. Но надо понимать, что точные значения распределения теплоты в динамике получить невозможно. Например, примерное равенство значений потребления Q1 и Q2 приведет к тому, что разница температур в контурах радиаторов и теплых полов будет незначительной.

Выводы и рекомендации

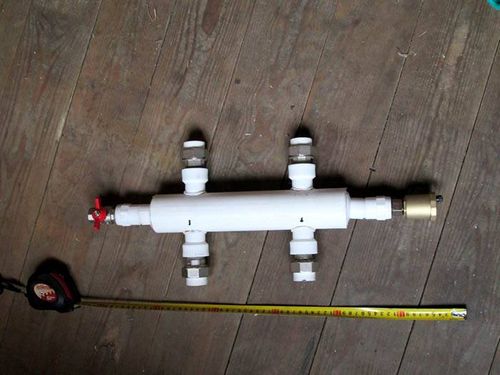

Чтобы сделать гидрострелку из полипропилена своими руками понадобится специальный паяльник. Для работы с металлами потребуется сварочное оборудование и соответствующие навыки. Несмотря на большое количество инструкций в сети Интернет, изготовить качественное изделий будет сложно. С учетом всех затрат и трудностей, выгоднее приобрести готовое устройство в магазине.

С помощью знаний о гидрострелках, принципах работы, назначения и расчетов выбирают определенную модель. Учитывают особенности котлов и потребителей тепла.

Для создания сложных систем можно обратиться за помощью к профильным специалистам
