Гофра под кабель: разновидности, установка, применение, параметры и рекомендации по прокладке

Гофра для электрических кабелей — для чего нужна и какую выбрать? Назначение в электропроводке, монтаж, подбор диаметра гофры

При проведении замены кабеля или установки новой проводки, провода дополнительно прокладывают в специальную гофрированную трубу, часто называемую просто «гофра». Применение гофрированной трубы в электротехнике в роли дополнительного изолятора обусловлено множеством причин.

Из себя она представляет круглую ребристую трубу, которая хорошо гнется.

Применение гофры

Использование гофрированной трубы в электрике в качестве дополнительного изолятора имеют рад причин.

1. По технике безопасности рекомендуют при монтаже проводов дополнительно укладывать их в гофрированную трубу в постройках, который сконструированы из легко воспламеняемых материалов. На деревянные, ПВХ, ДСП поверхности необходимо монтировать провода в гофре.
2. Использование гофрированной трубы в качестве дополнительной защиты проводов. Проложив провода в гофре под отделочным материалом, вы значительно уменьшите риски попадания гвоздем в кабель, при установке полок или картин. Твердый корпус трубы обеспечивает дополнительной безопасностью.
3. Гофру для кабеля используют при заливке пола. Труба снижает давление на кабель, при перегорании можно без разращения пола поменять кабель. Кабель под залитым бетоном полом больше подвержен разрушению.
4. На открытом воздухе гофра защищает кабеля от воздействия погодных условий и лучей солнца.

Уличная гофра для кабеля, должна хорошо выдерживать перепады температур и их превышение, как сильную жару, так и сильный мороз. Она не должен разрушаться под солнечными лучами.

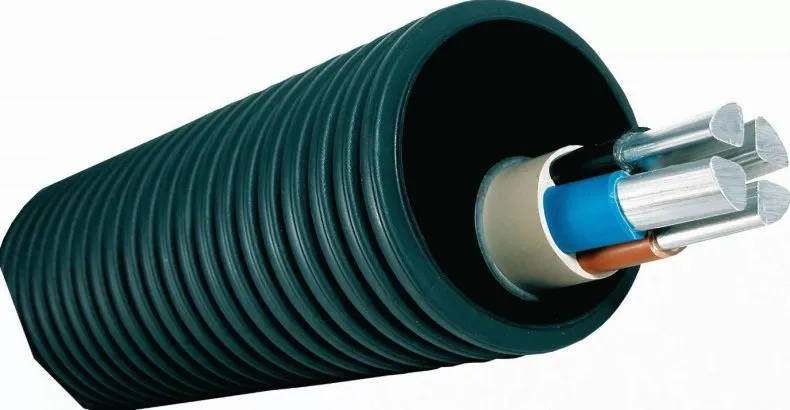

Укладывая кабель в земле, воспользуйтесь гофрированной водонепроницаемой трубой высоким уровнем жёсткости.

Помните, что даже металлическая гофра не может уберечь вас от удара тока при ремонтных работах. Надеется стоит только на то, что вы знаете как сверло попало в пустоту и вовремя остановитесь. При монтаже кабелей сделайте себе четкую планировку расположения кабелей. Это значительно упростит вам работу по ремонту в будущем.

Разновидности гофры для укладки кабеля

1. Легкая. Наиболее гибкий вид трубы применяемый для монтажа под покрытие на стенах и потолке. При небольшой нагрузке ломается.
2. Средняя. Немного жёстче чем легкая гофра, но не твердая. Использовать можно под стяжку и под покрытие стен. Но свои качества она показывает в полной мере в стяжке.
3. Тяжелая. Вид гофрированной трубы подходящий для стяжки полов, так как она довольно жесткая и тяжелая, но не очень эластичная. Для укрепления поворотов используют уголки. Такую гофру можно использовать в укладке кабеля под землей, так она хорошо защищает от влаги и попадания пыли.
4. Армированная. Каркас пластиковой трубы укреплен железной проволокой. Ее можно применять как для укладки кабеля под землей и для подвешивания.

Пластиковая гофра для кабеля имеет разную Жесткость и прочность, что определяет ее сферу применения.

Виды гофрированных труб

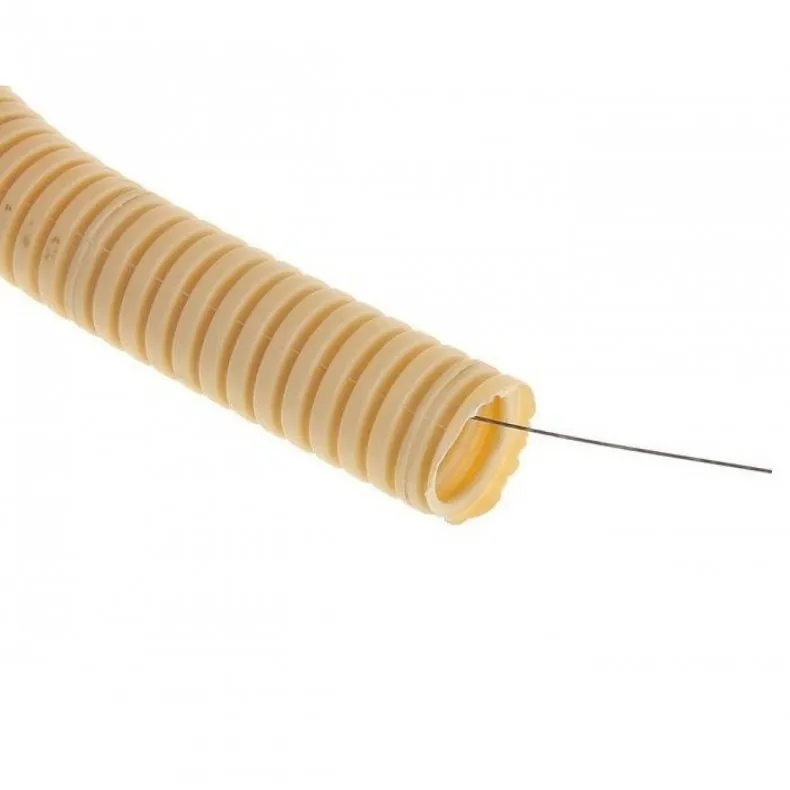

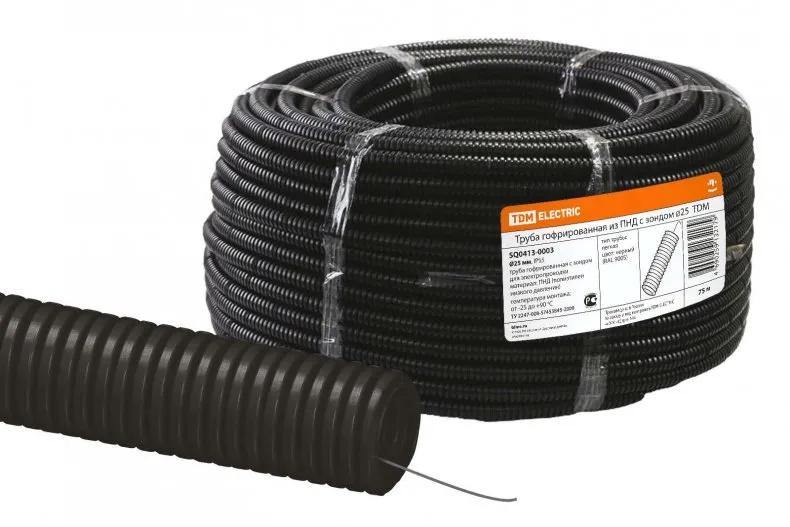

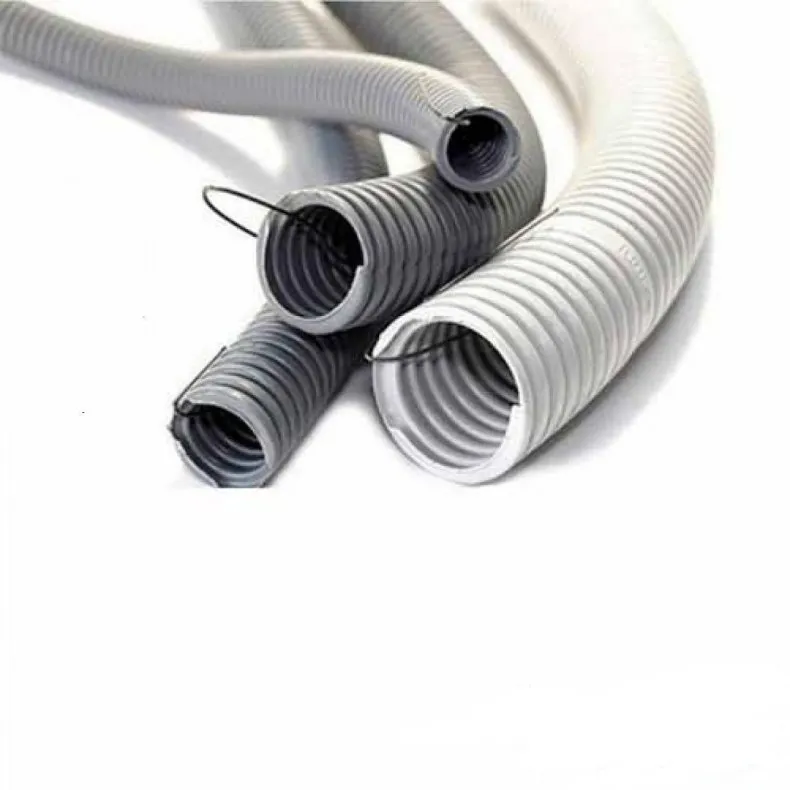

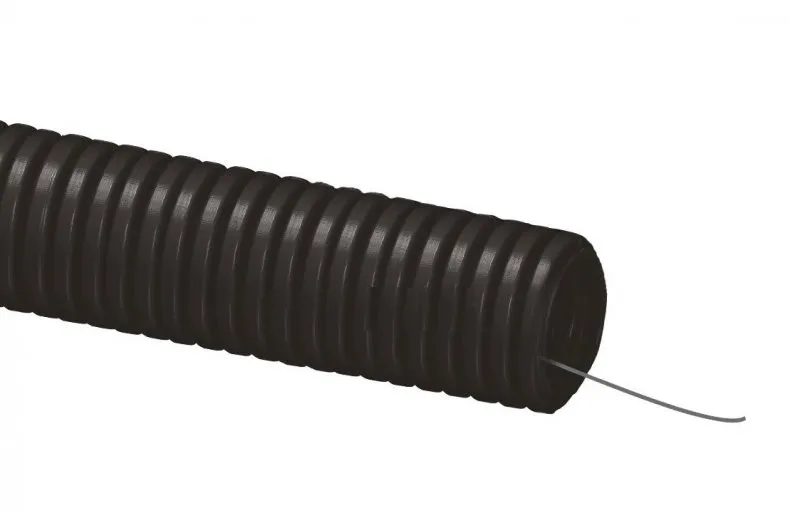

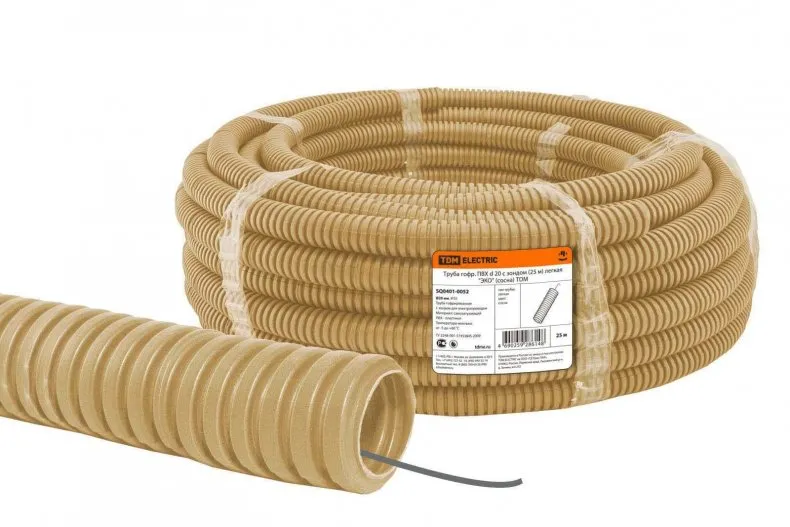

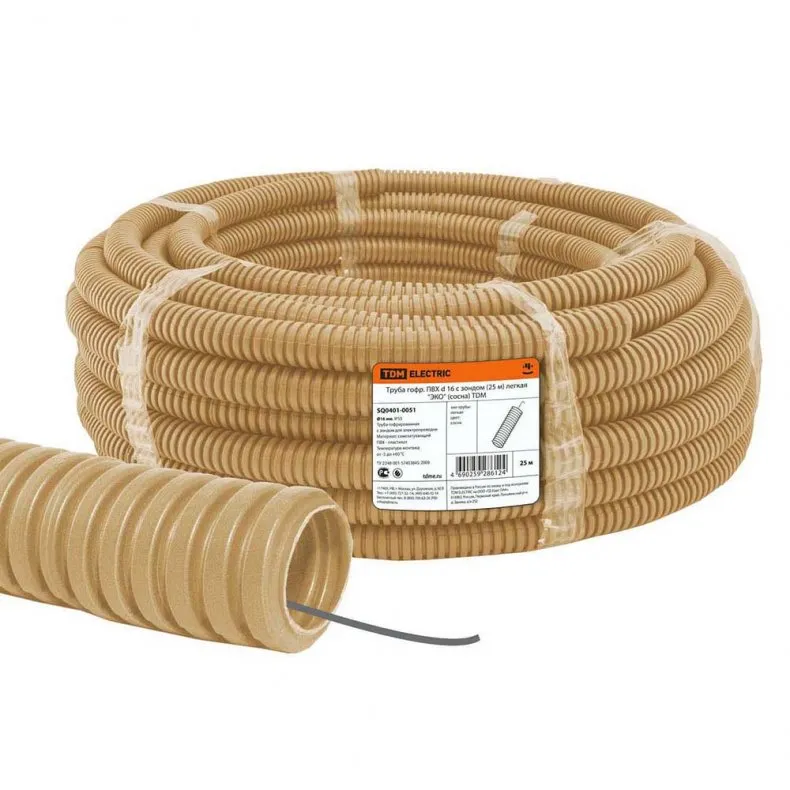

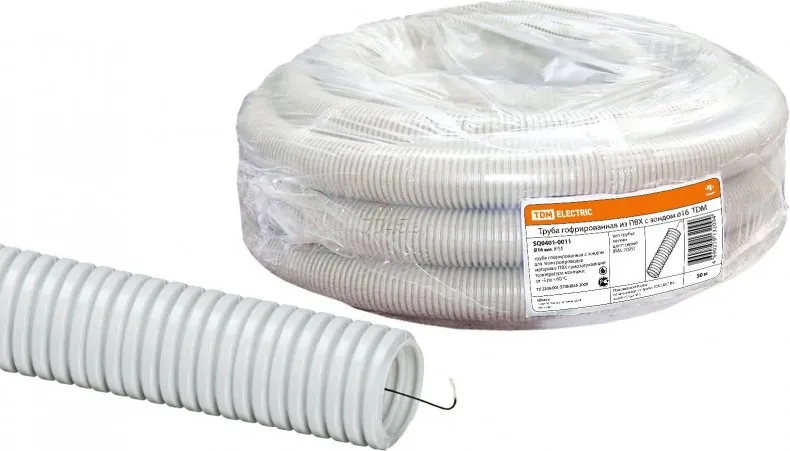

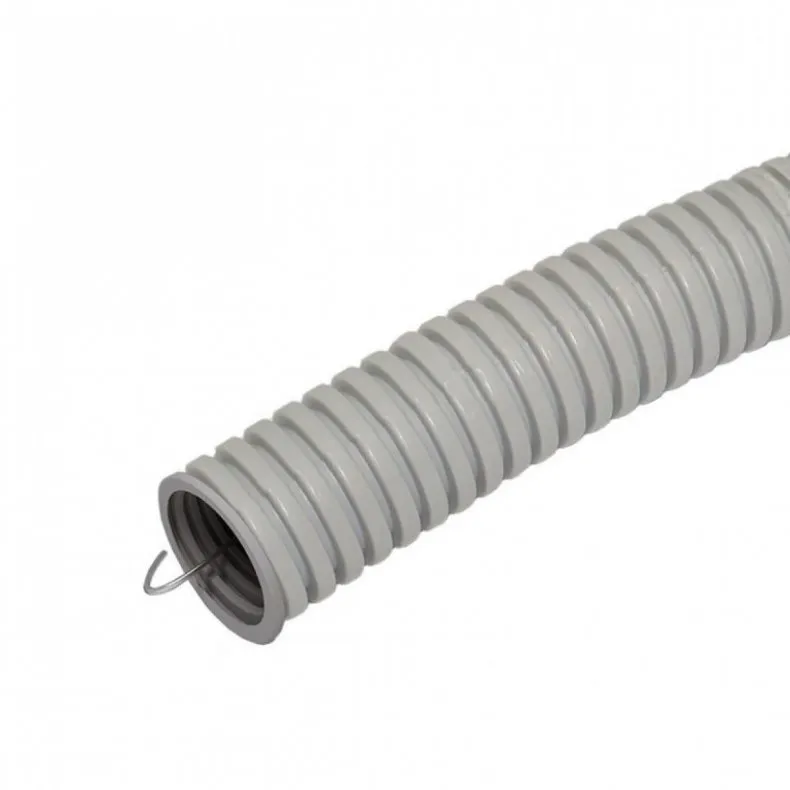

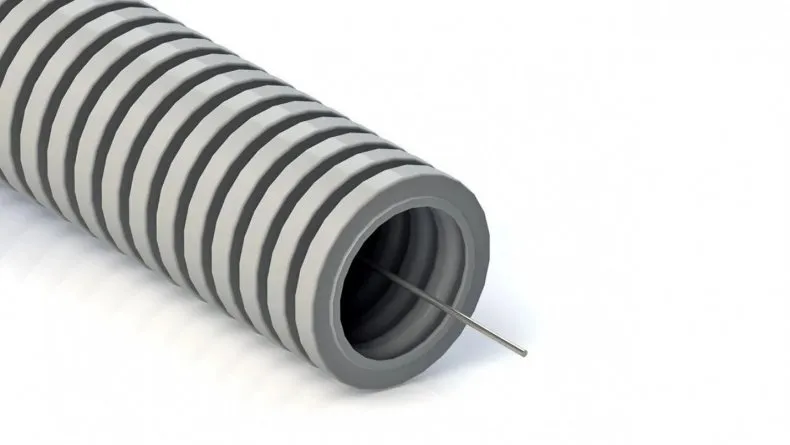

Для облегчения помещения кабеля в трубу она оснащена протяжкой. Кабель фиксируется за один конец протяжки фиксируется кабель и вытягивается противоположным концом протяжки.

• Без дополнительного троса для установки, кабель поместить в трубу проблематично.
• При небольшой длине справиться с этой задачей можно, но труба должна быть жёсткой.
• Если есть необходимость в большой длине кабеля, без протяжки поместить его будет трудно.

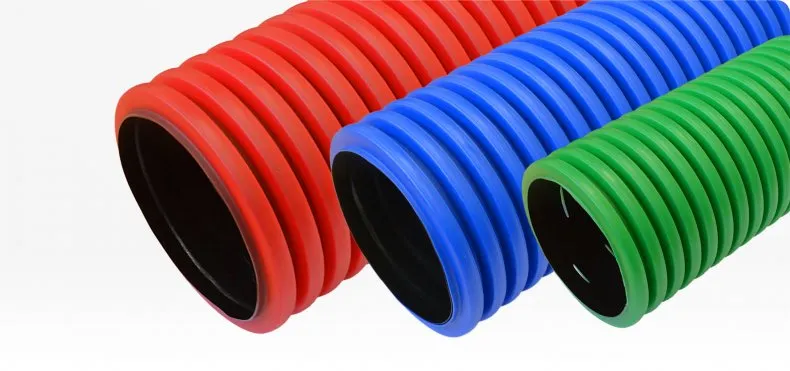

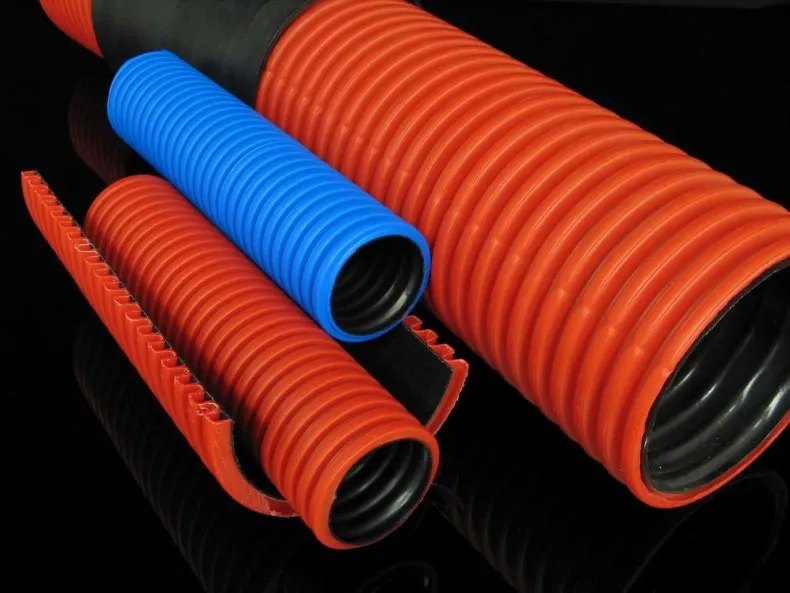

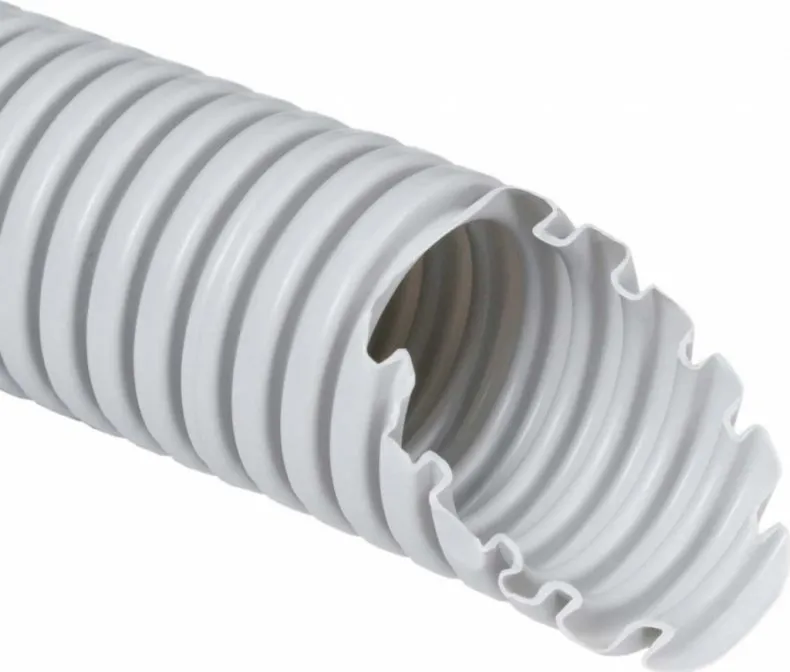

• Гофрированная труба имеет два вида. Первый ребристый как изнутри так и снаружи.

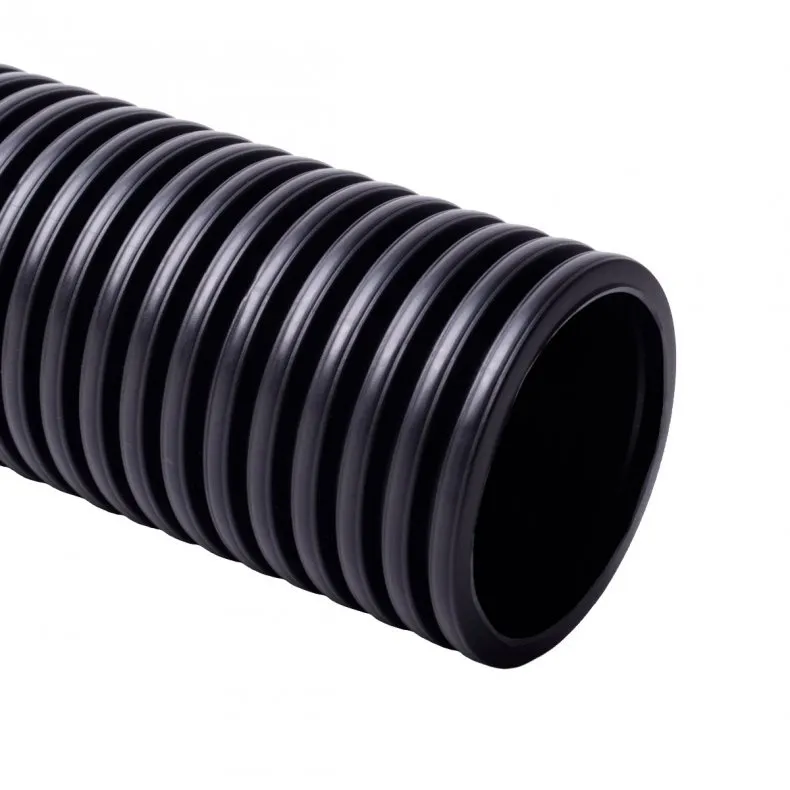

• Второй вид ребристый только снаружи, а внутри гладкий. Второй вид трубы позволяет без затруднений протянуть кабель самостоятельно при наличии поворотов и большого расстояния.
• С первым видом гофрированной трубы самостоятельно без протяжки кабель поместить не получится.

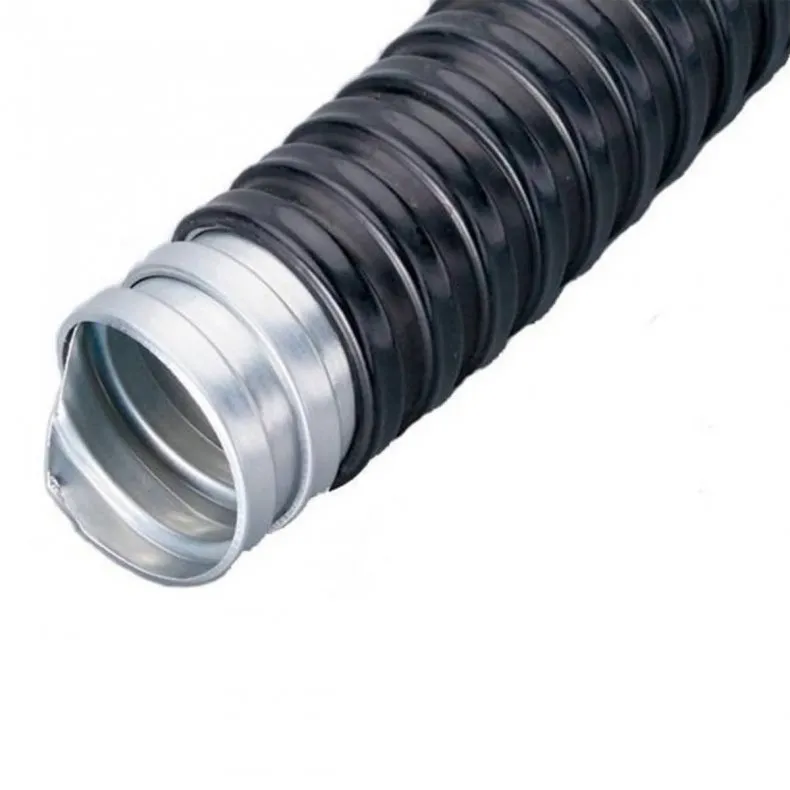

Изготавливают так же металлические гофры для кабеля. Они производятся из оцинкованной или нержавеющей стали. Металлические гофрированные трубы так же покрывают полимерным покрытием, улучшающие качества водонепроницаемости и пыленепроницаемости.

Материалы для изготовления гофры

Гофрированные трубы производят обычно из пластика или метала. Дополнительные примеси и состав изготавливают исходя из предназначения трубы.

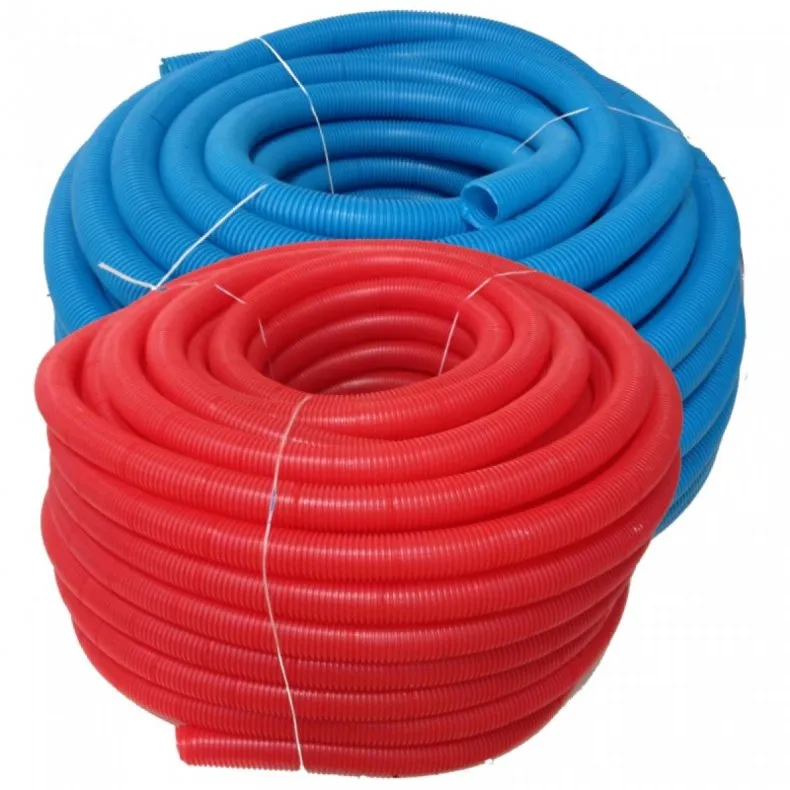

1. Полипропилен. Гофрированная труба имеет синий цвет. Она не подвергается горению. Использовать такую трубу можно как в помещении с повышенной влажностью, так и на улице.

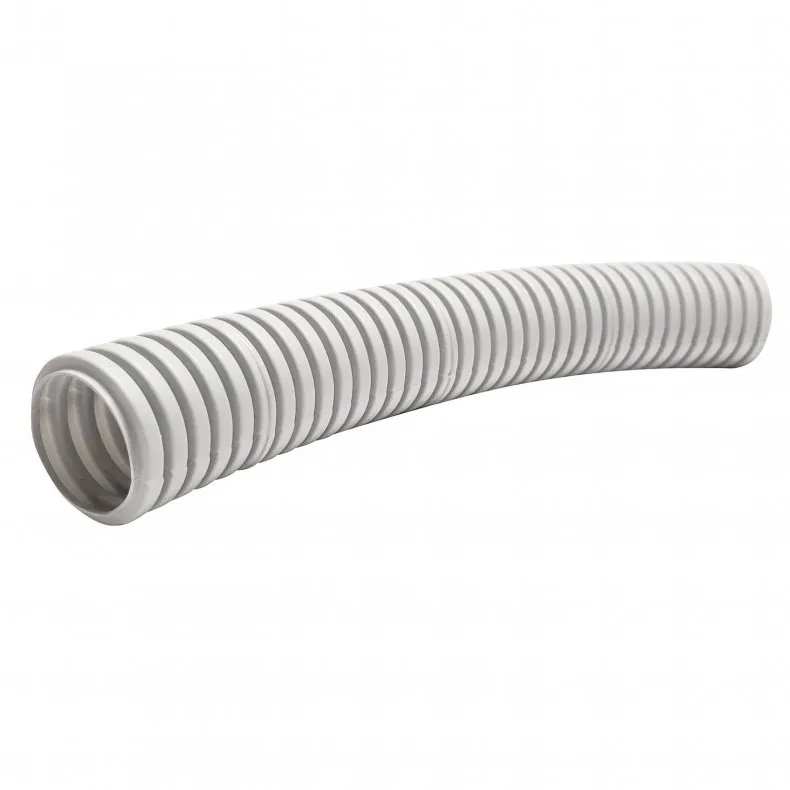

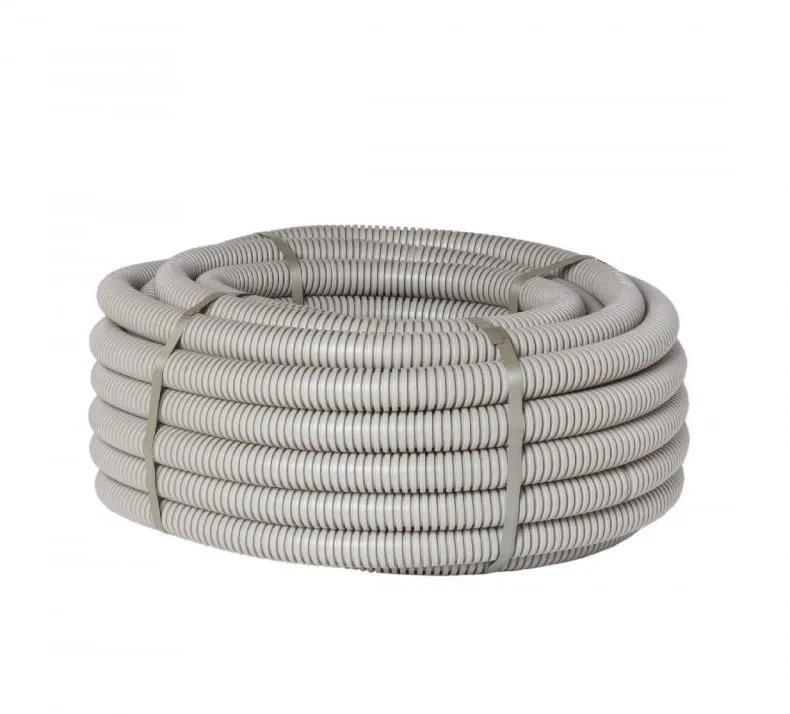

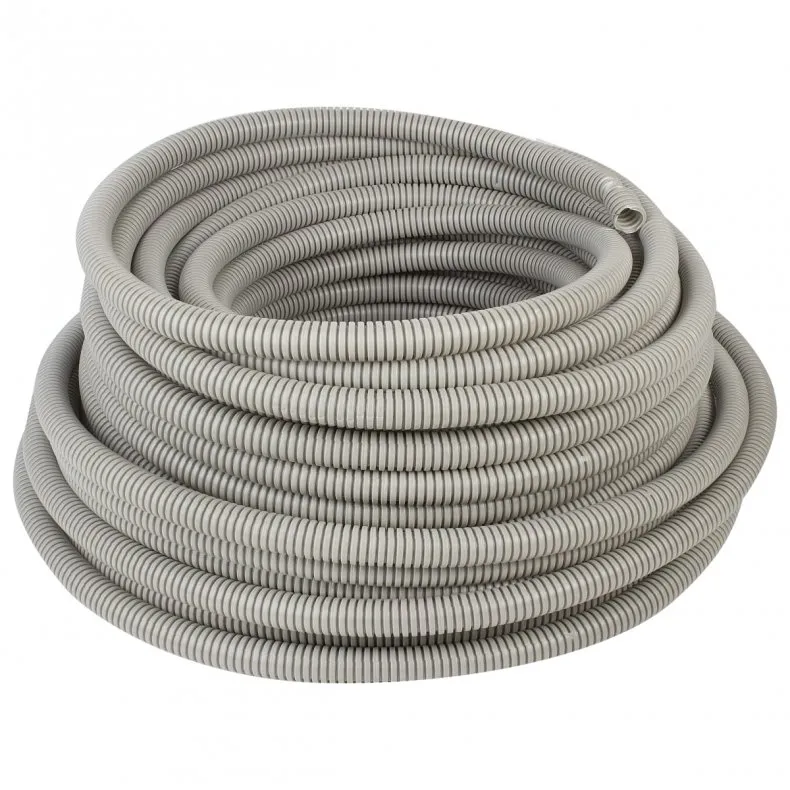

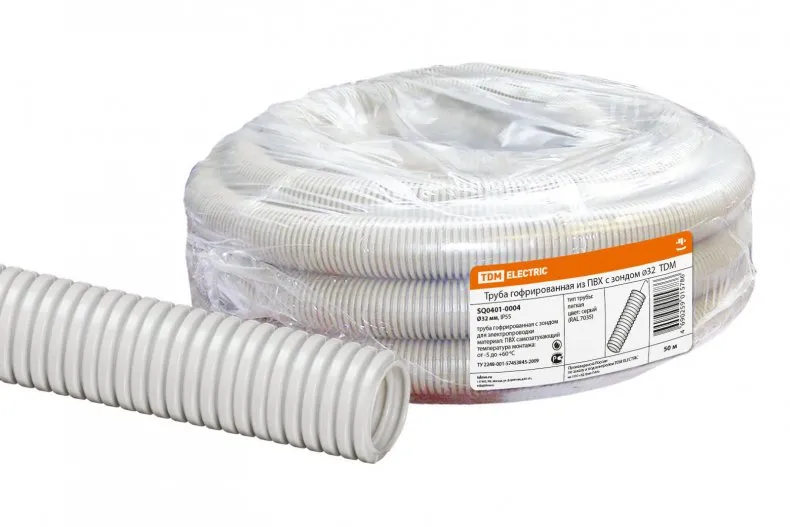

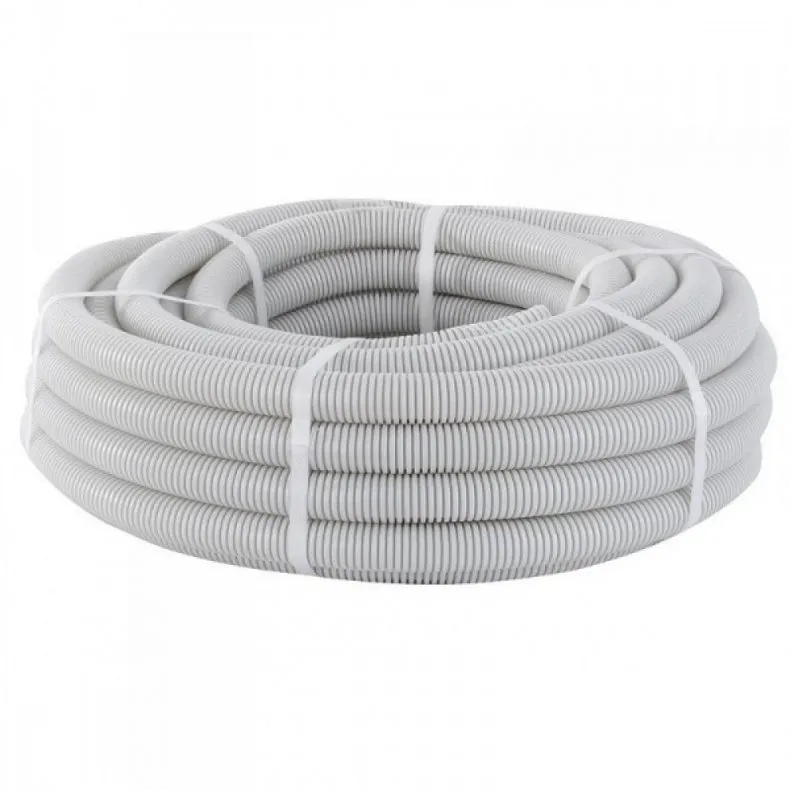

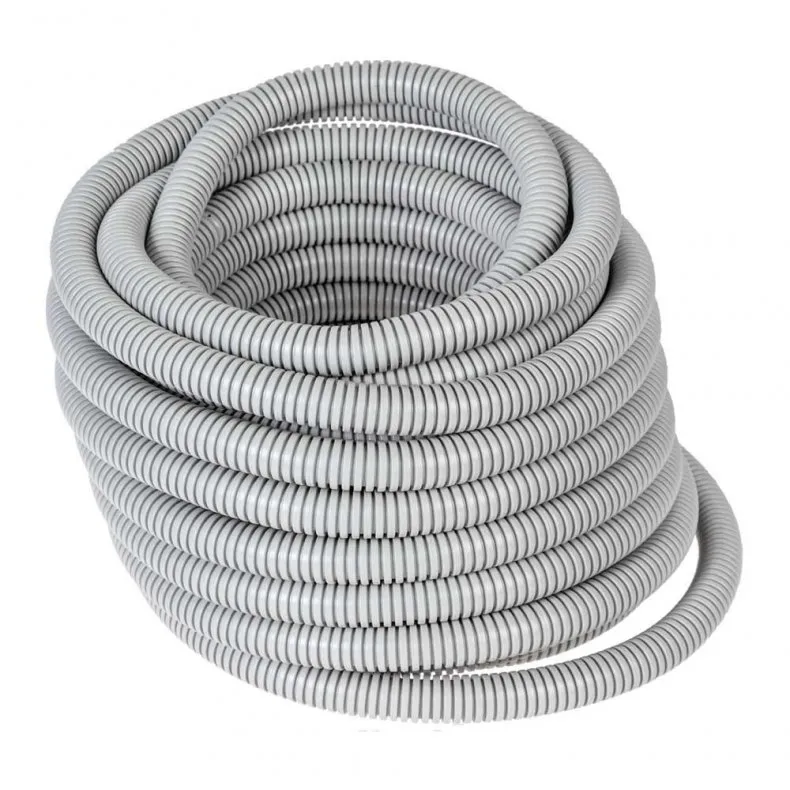

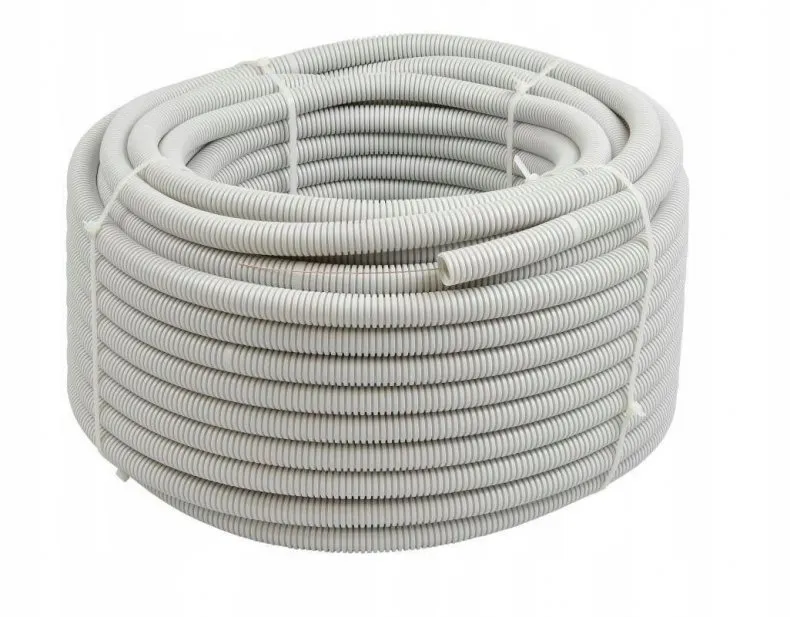

2. ПВХ (поливинилхлорид). Гофрированная труба серого цвета, водостойкая. Не переносит влаги, при строительстве это необходимо учитывать.

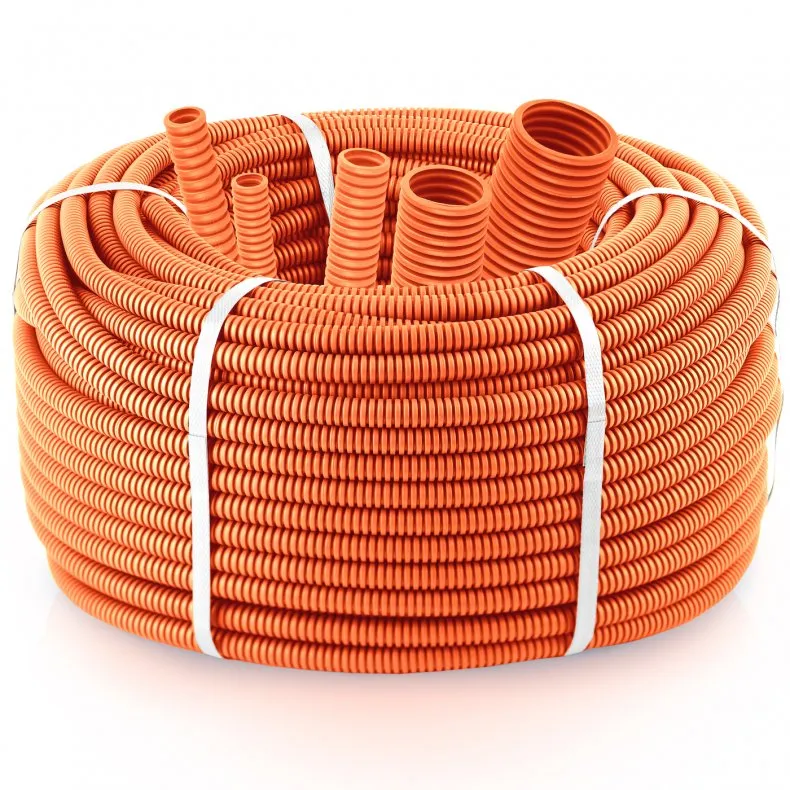

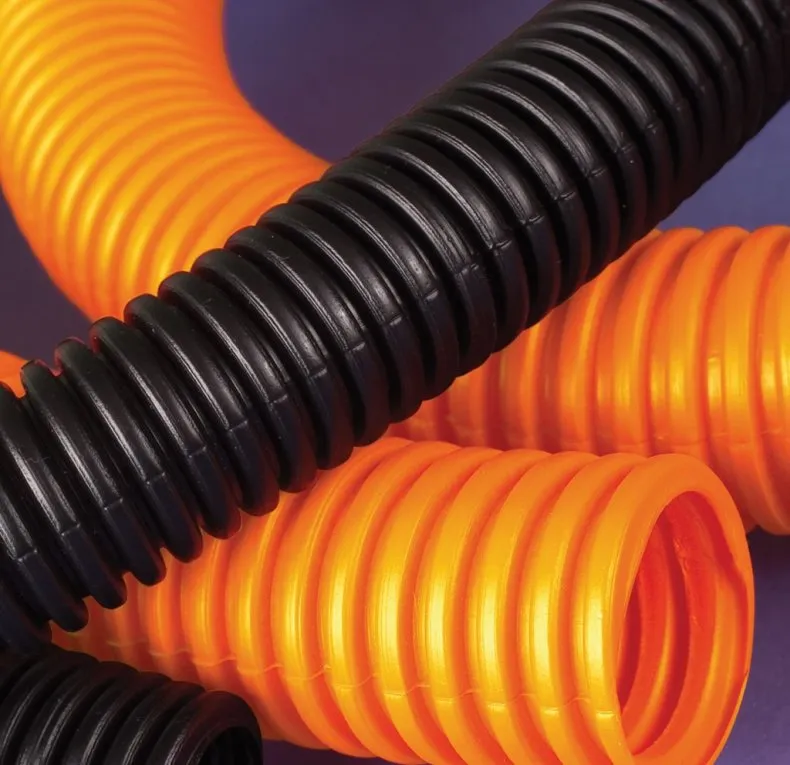

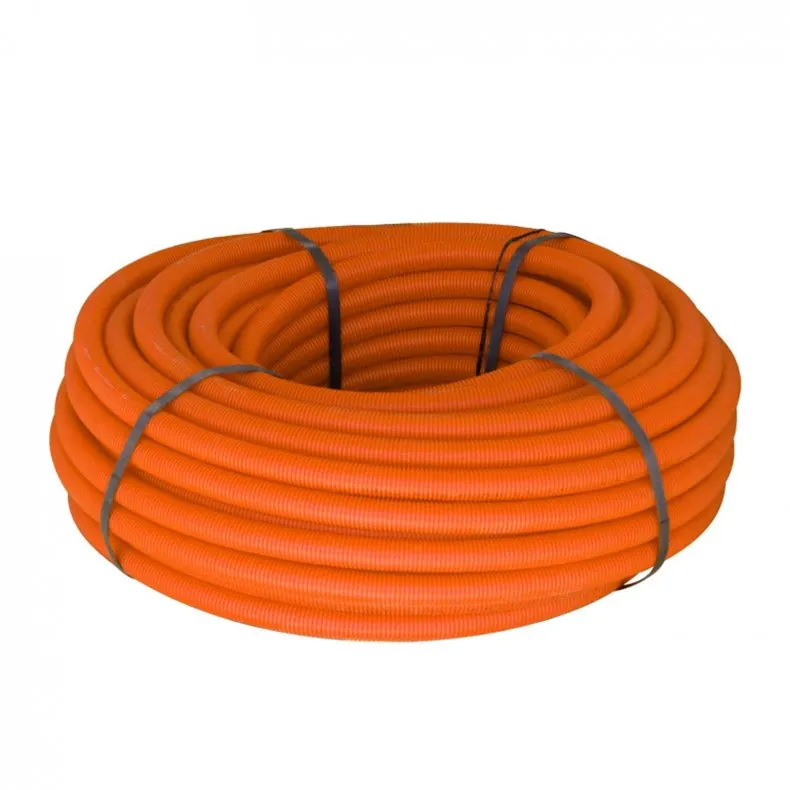

3. ПНД (полиэтилен низкого давления). Гофрированная труба имеет оранжевый или черные цвета. Не огнестойкая. Применять необходимо при строительстве зданий не из горючих материалов.

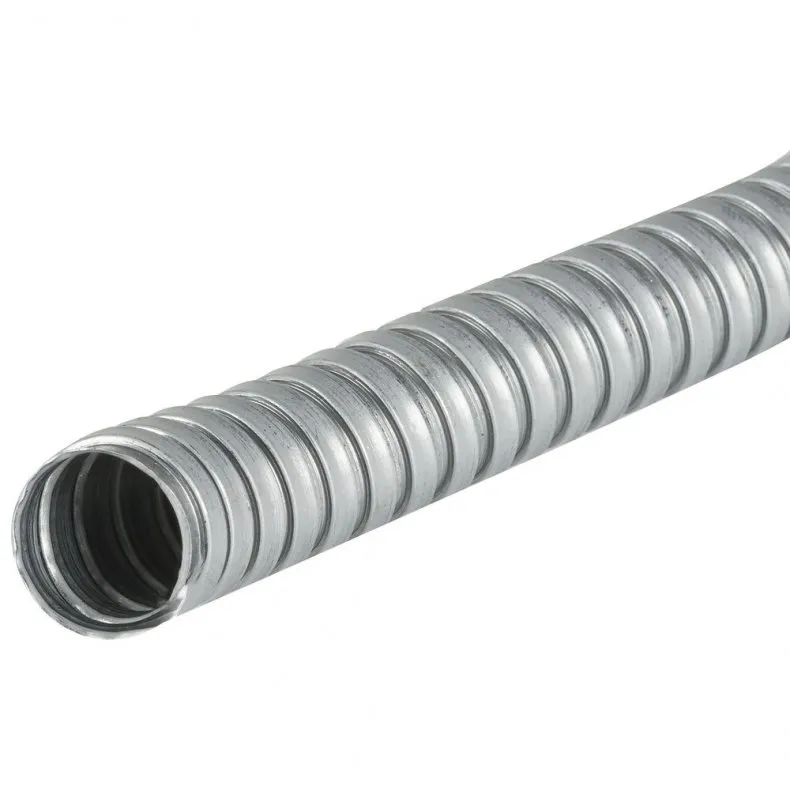

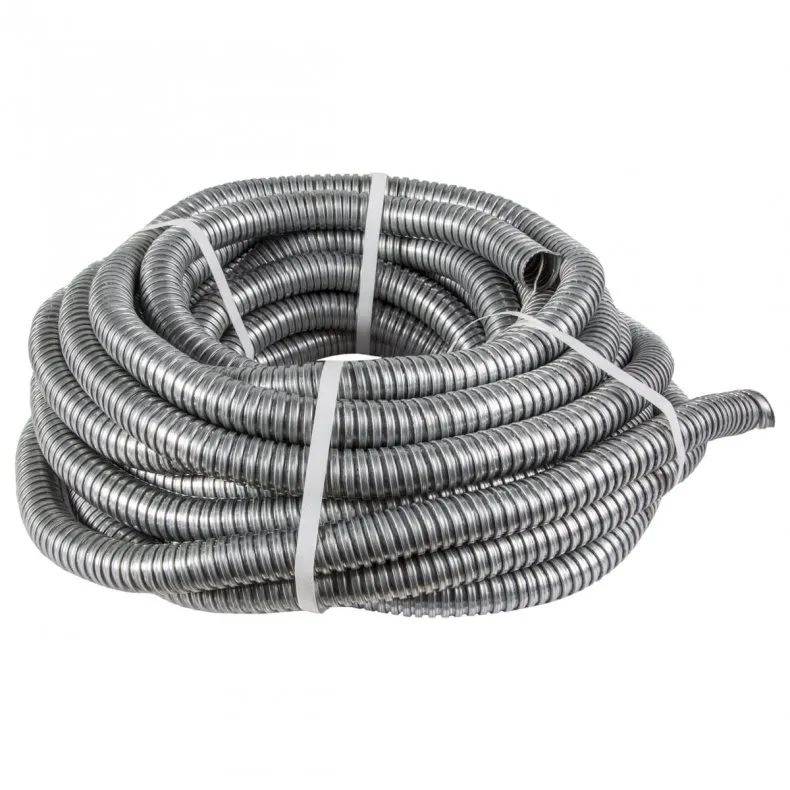

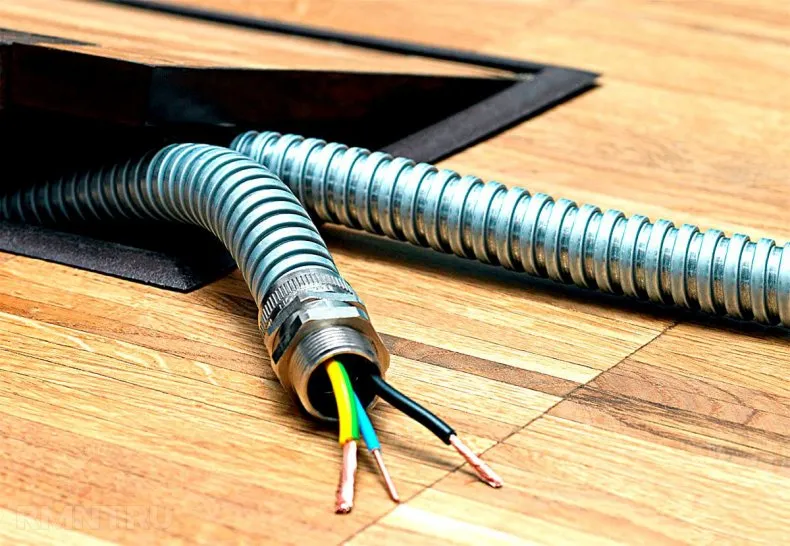

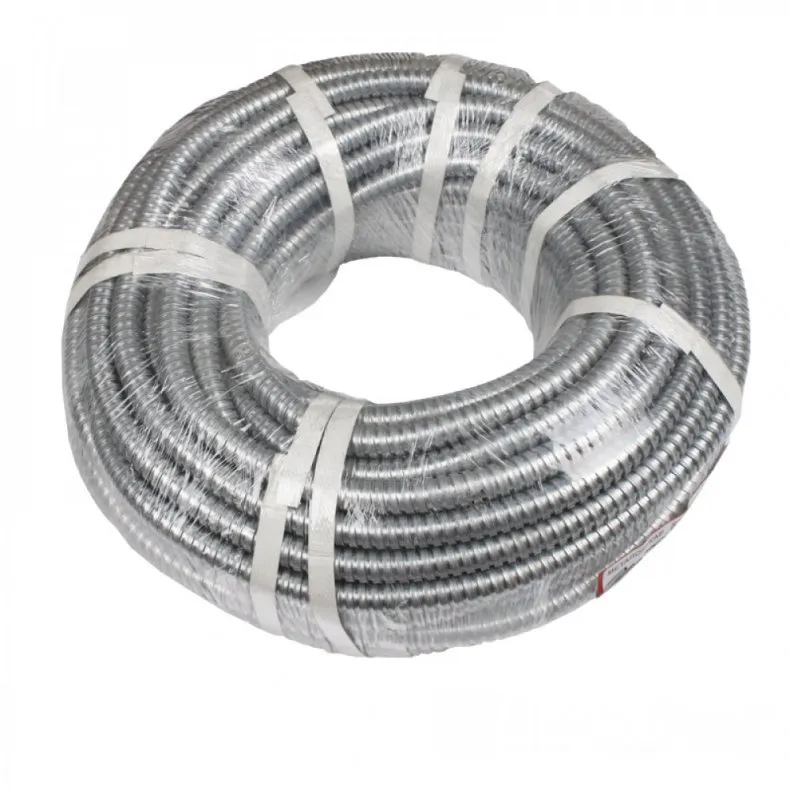

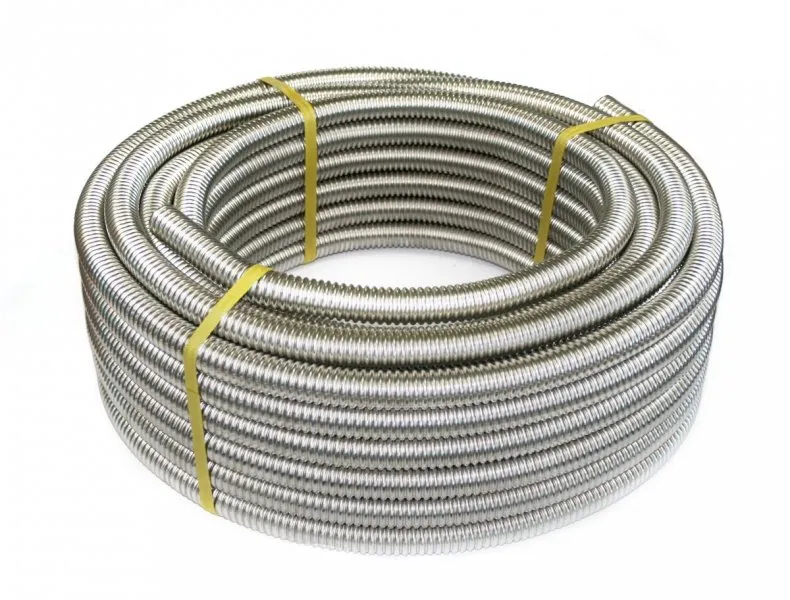

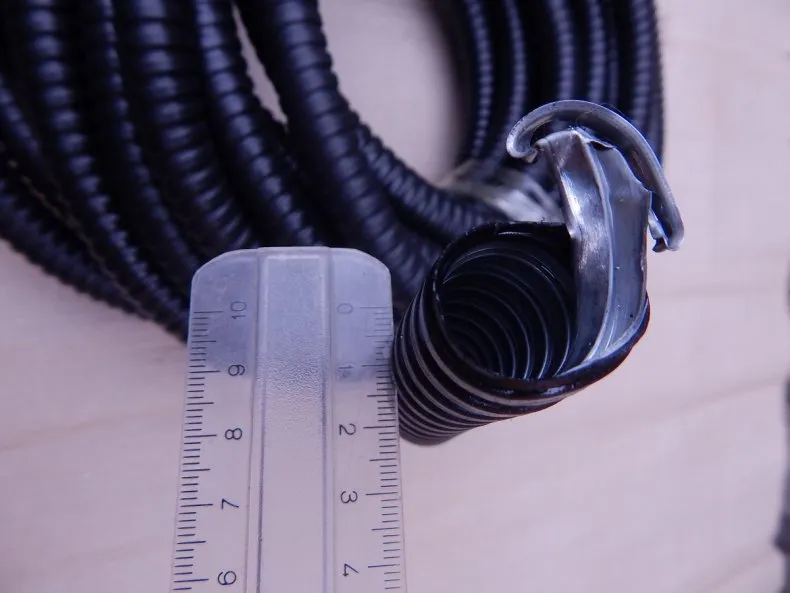

4. Металлическая гофрированная труба, изготавливают ее из нержавеющей или оцинкованной стали. Хорошо защищает от влаги. Так же является огнеупорной. Применяют при монтаже в деревянных конструкциях или на открытом воздухе.

С точки зрения техники безопасности, использовать необходимо металлическую гофрированную трубу, так как она хорошо защищает от проникновения влаги, нагрузки, и не является огнеопасной.

В случае если при коротком замыкании рубильник не срабатывает и образуются искры, вероятность возникновения пожара минимальна, прожечь искрой 2мм стенку трубы практически невозможно.

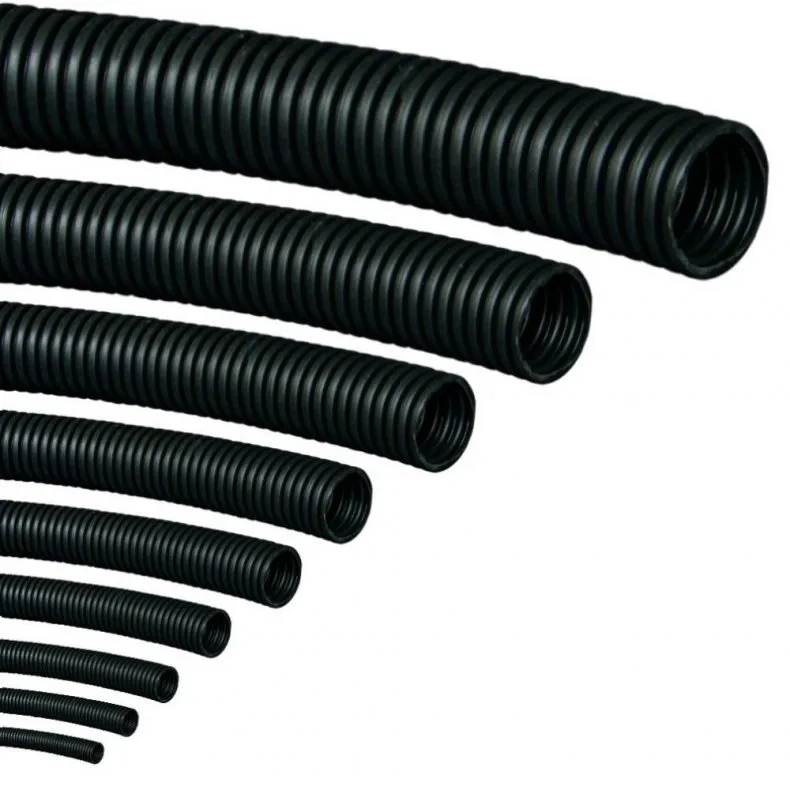

Размеры гофрированных труб

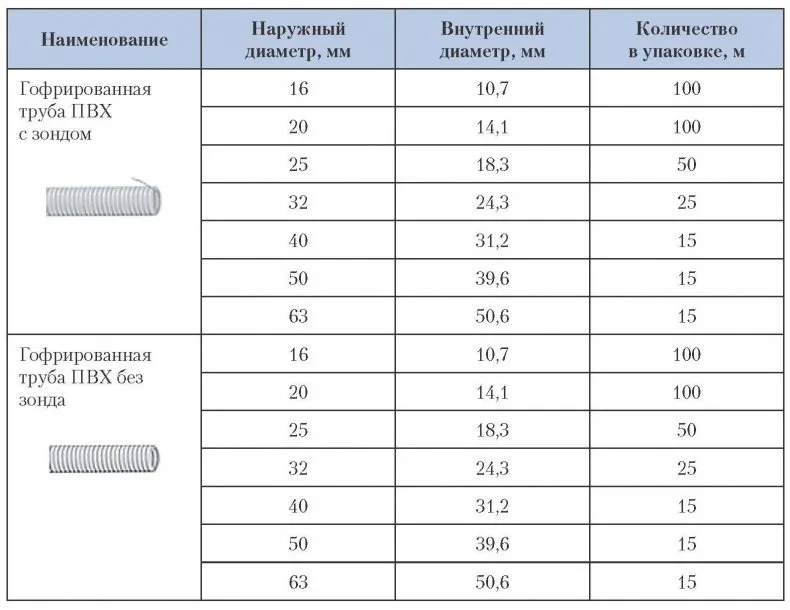

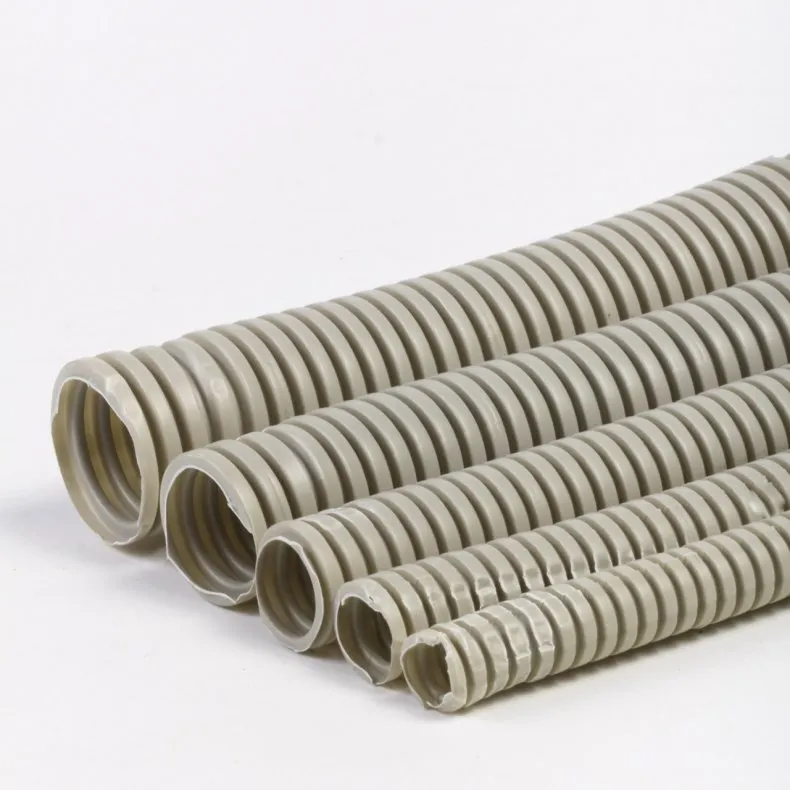

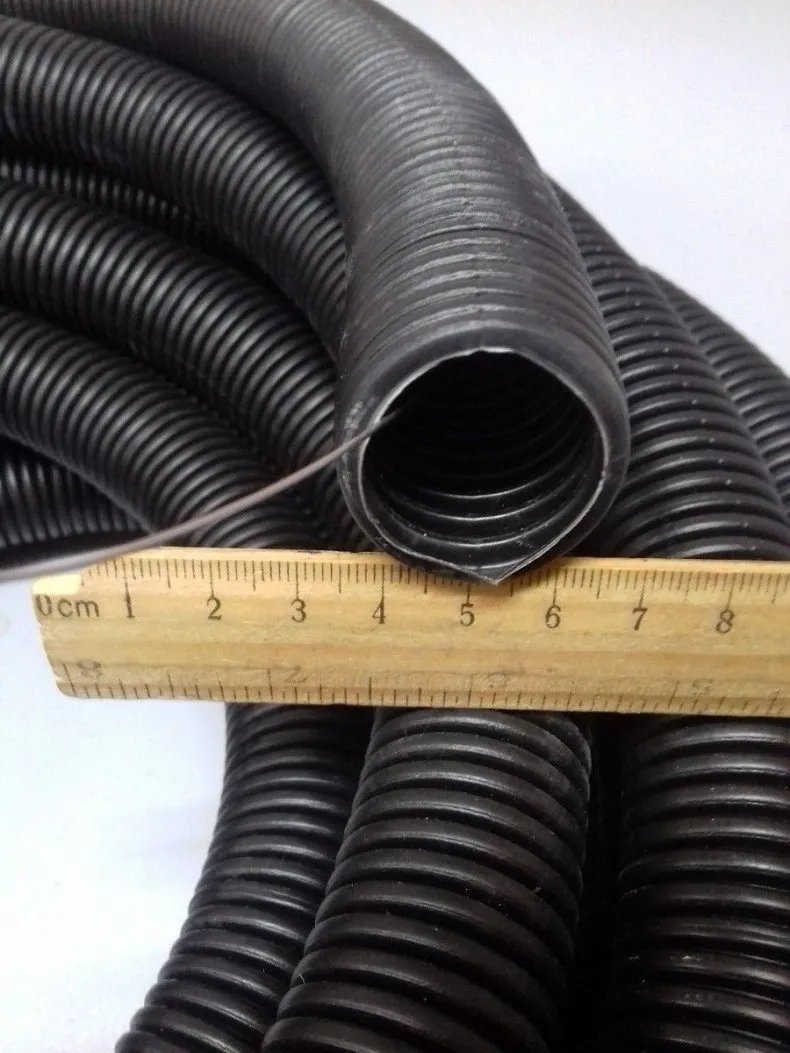

Размеры гофры для кабеля изменяются от 1,5см до 6,5см. Покупая гофру внимательно изучите какой диаметр указан. Могут указать как внутренний диаметр, так и внешний.

Так же необходимо брать во внимание количество кабелей, укладываемых в гофре. При наличии нескольких проводов в трубе, необходимо оставить свободное место.

При соприкосновении между собой провода начинают нагреваться, воздушная прослойка позволяет избежать чрезмерный нагрев и избежать возгораний.

Выбор гофры

Размер диаметра гофры изменяется в зависимости от сферы применения:

• Для монтажа проводов к светильникам, диаметр гофры 16 мм;
• Для монтажа к розеткам и выключателям, диаметр гофры 20мм;
• От коробки к щиткам, диаметр гофры 25мм;
• От одного щитка к другому, диаметр гофры 32мм;
• Проводка кабеля между этажами, диаметр гофры 40мм;

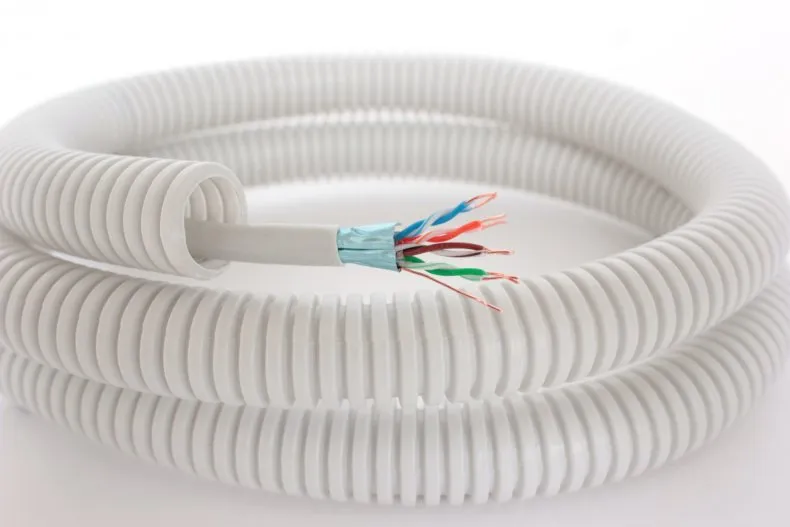

• Монтаж кабелей телевидения и интернета, диаметр гофры 25мм.

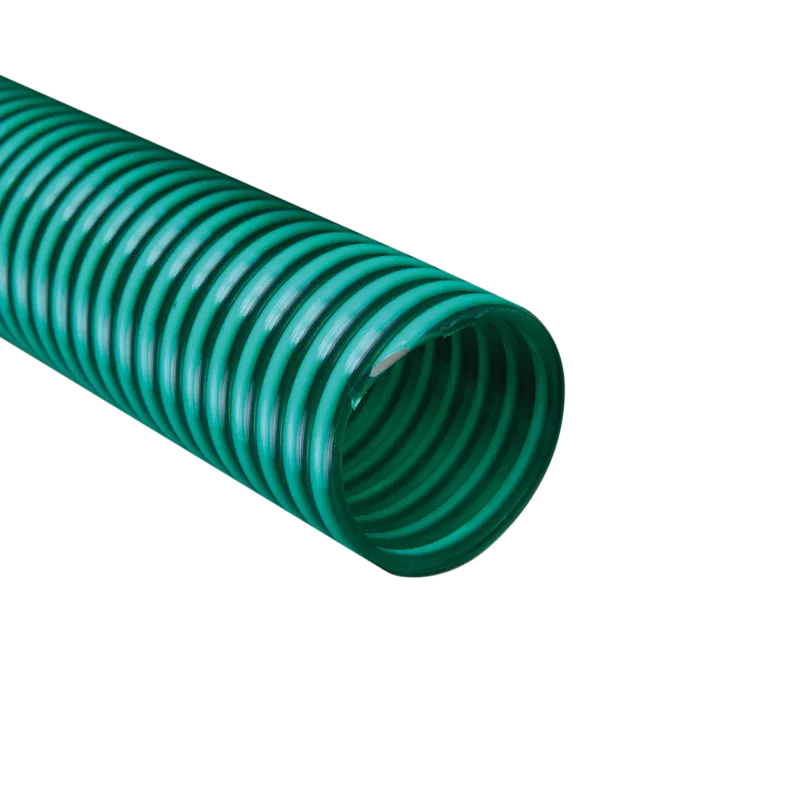

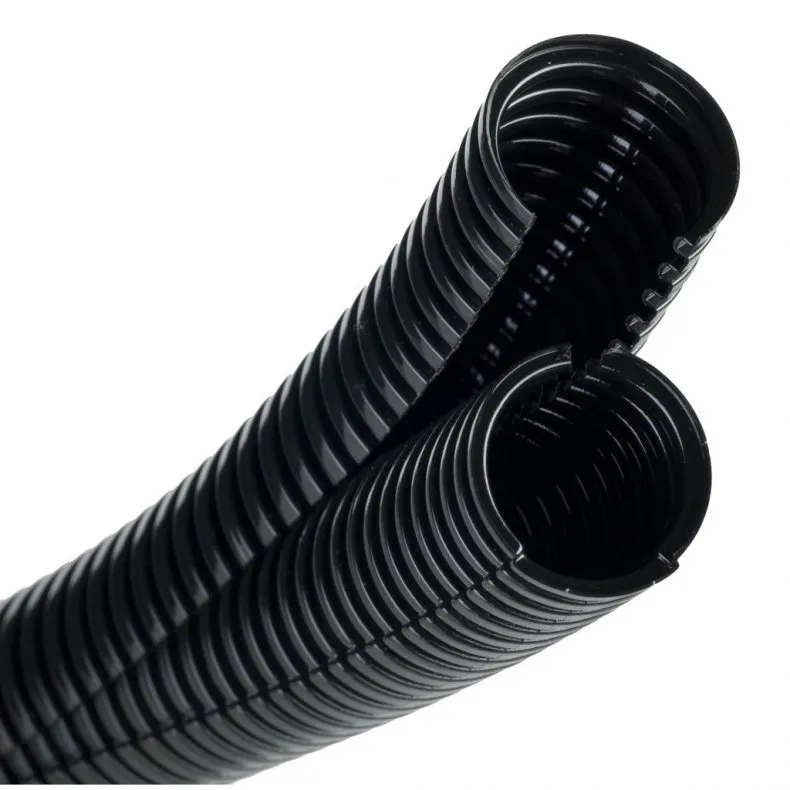

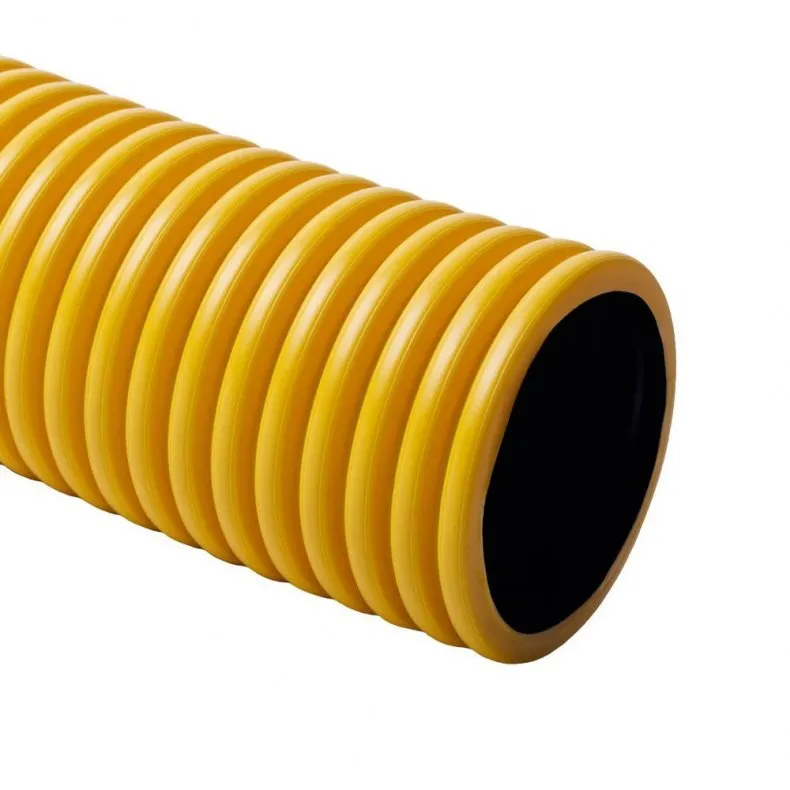

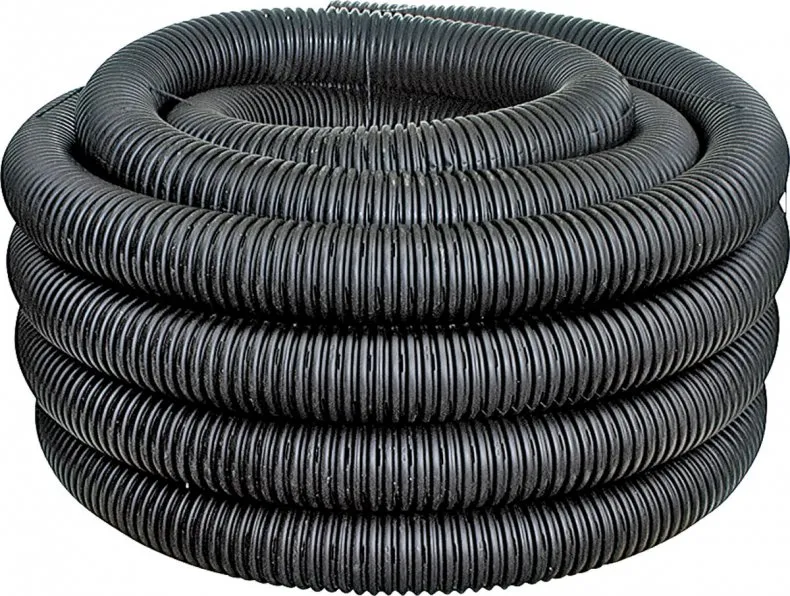

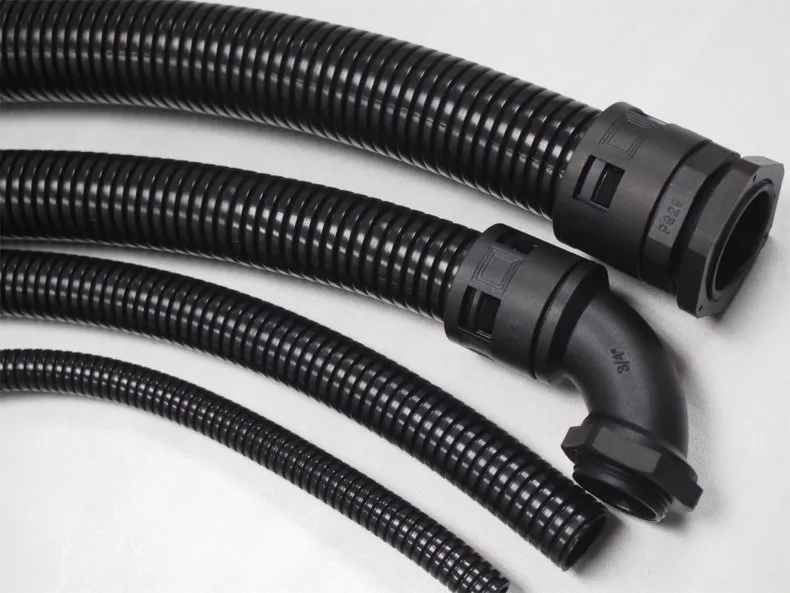

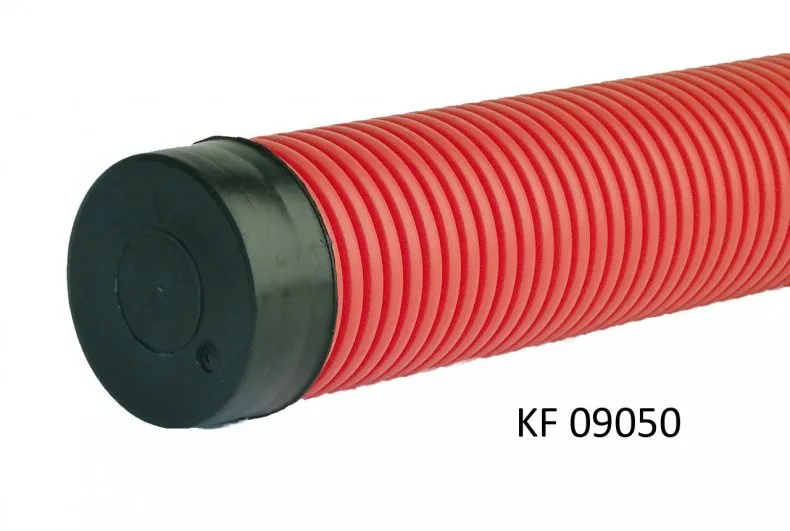

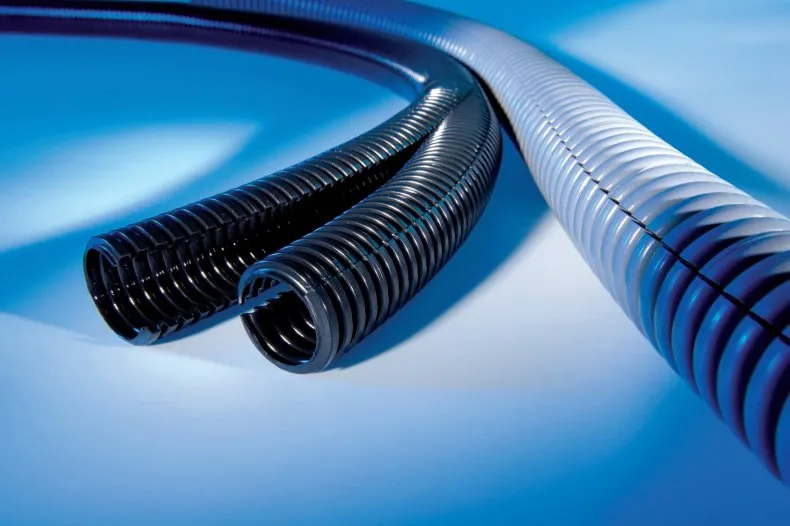

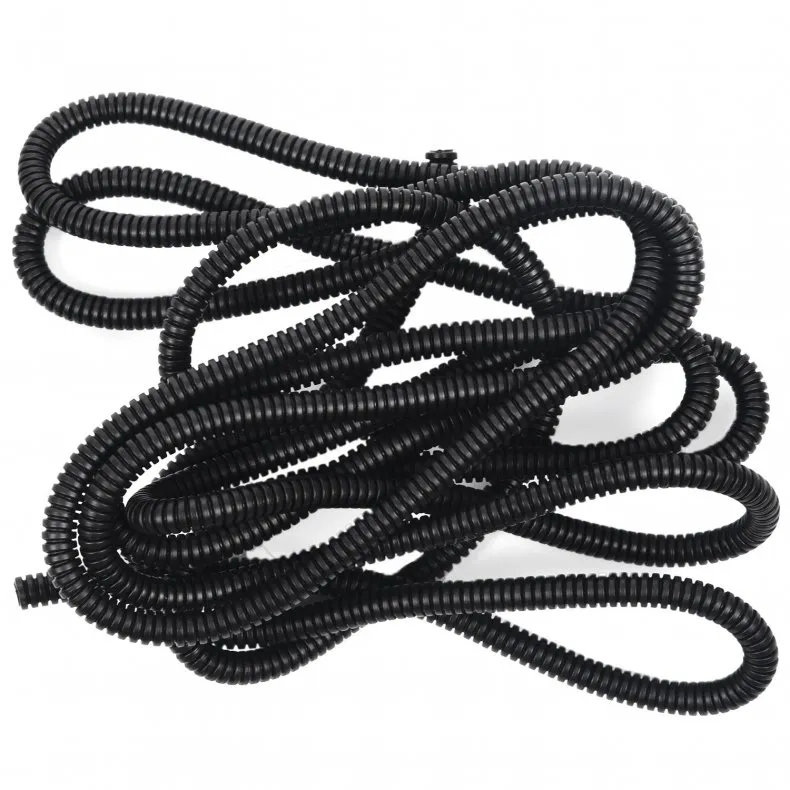

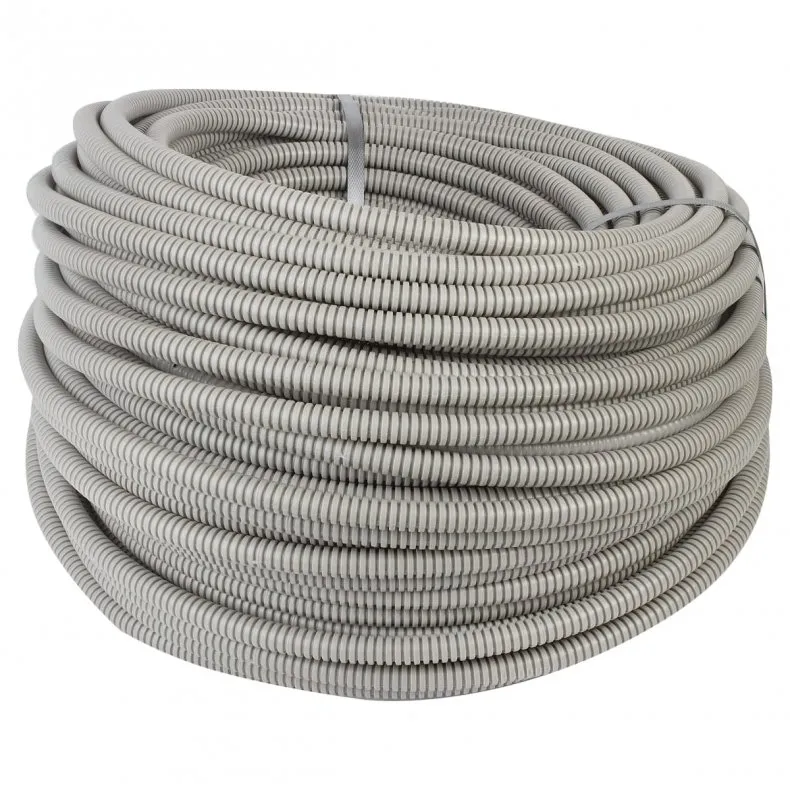

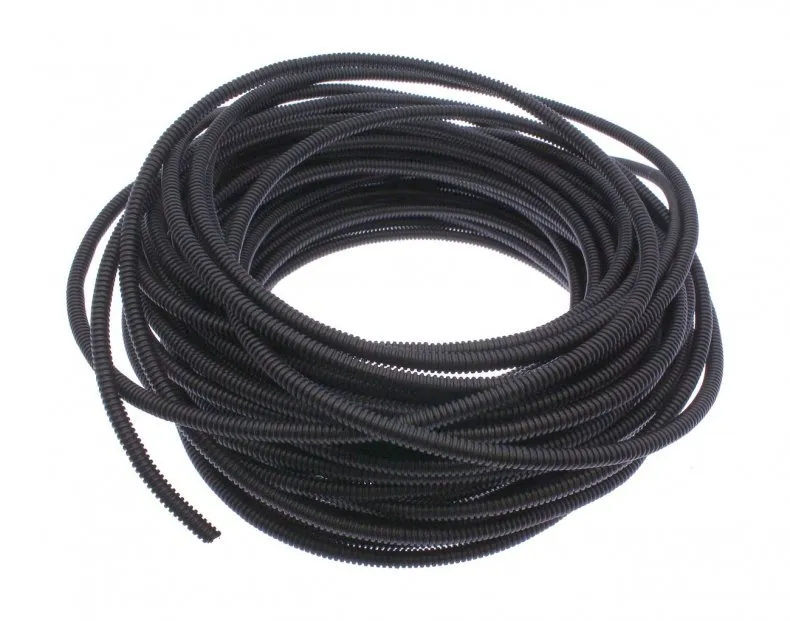

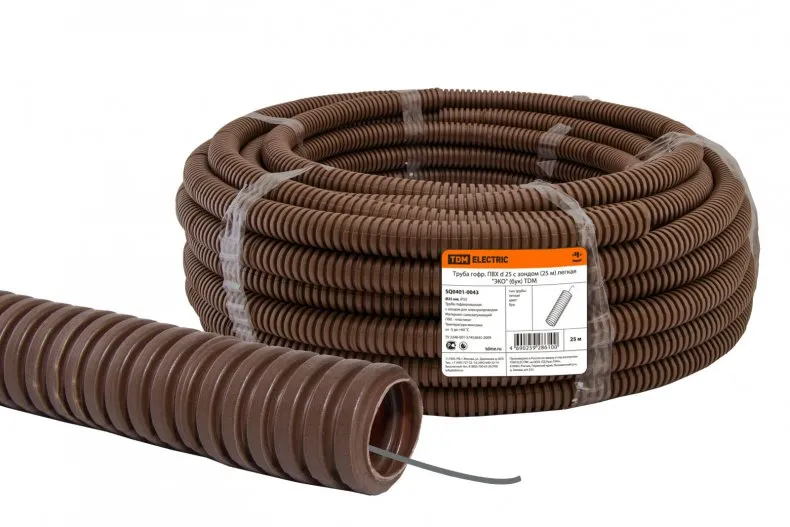

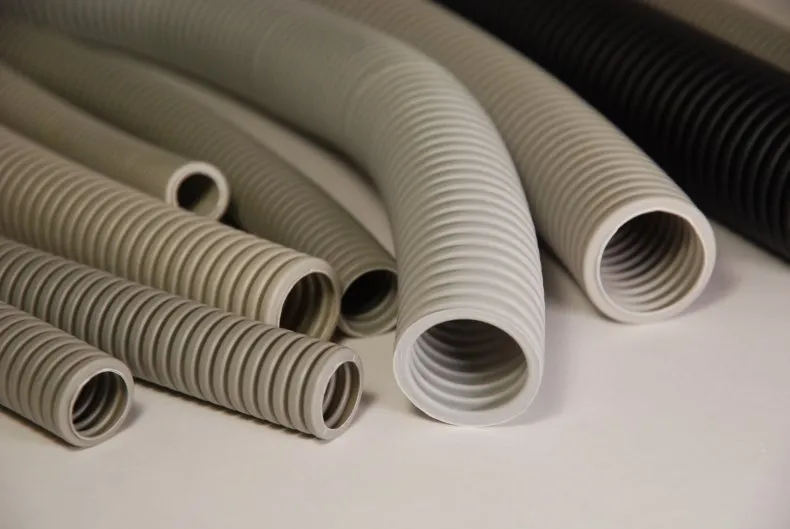

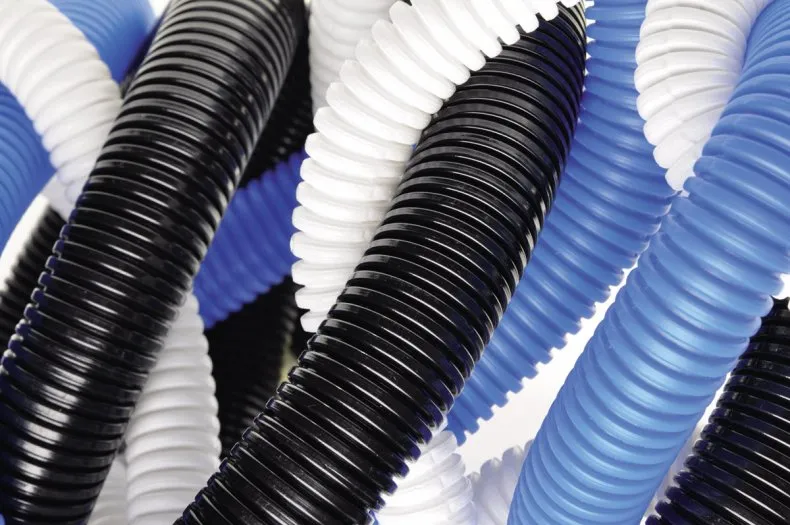

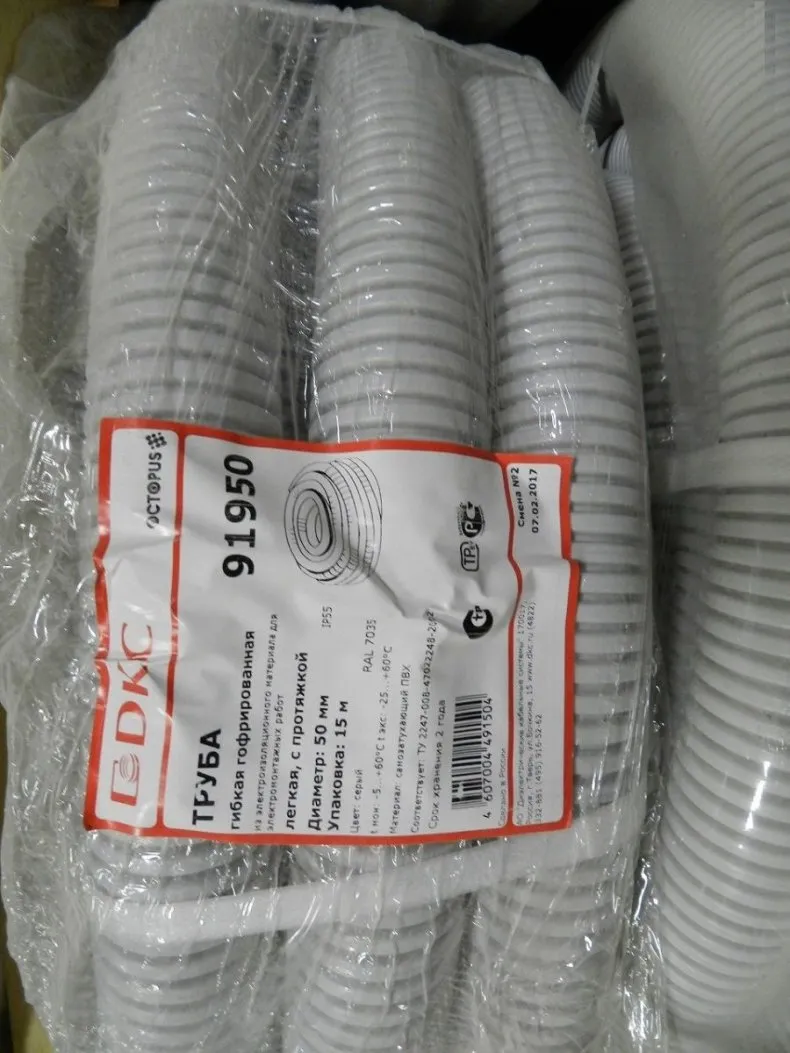

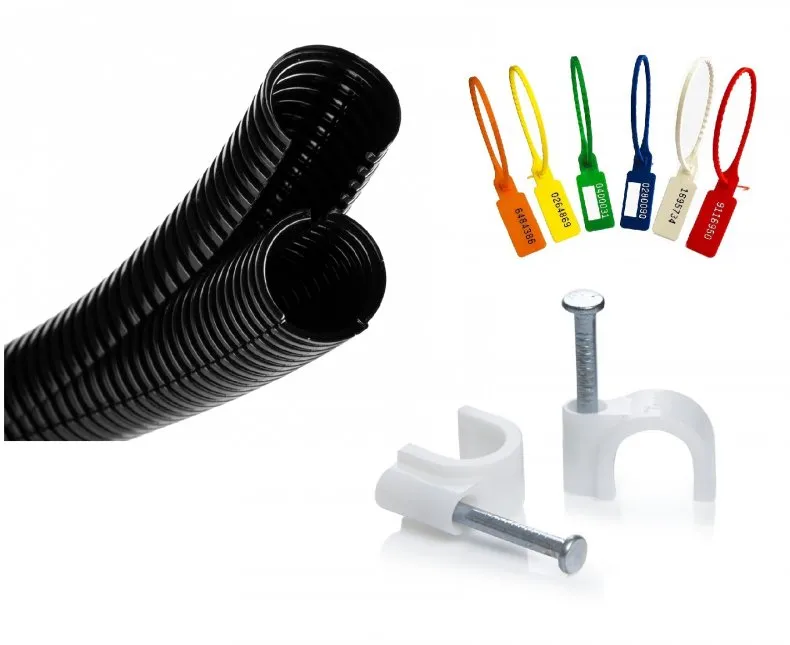

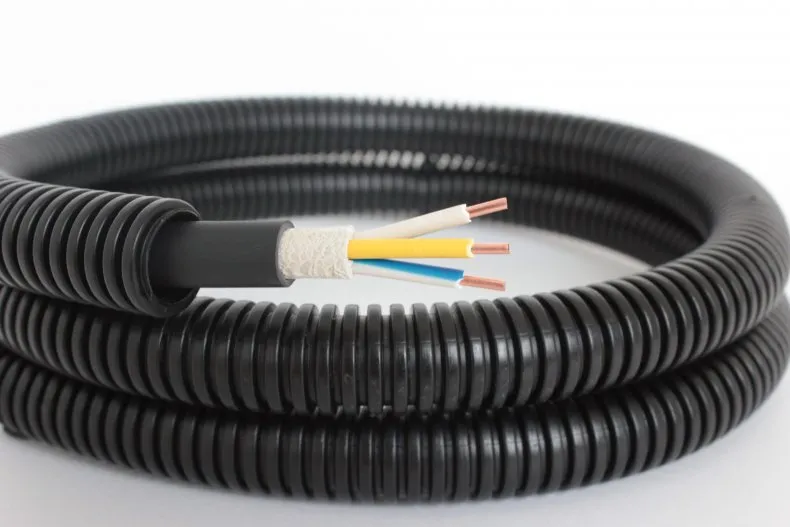

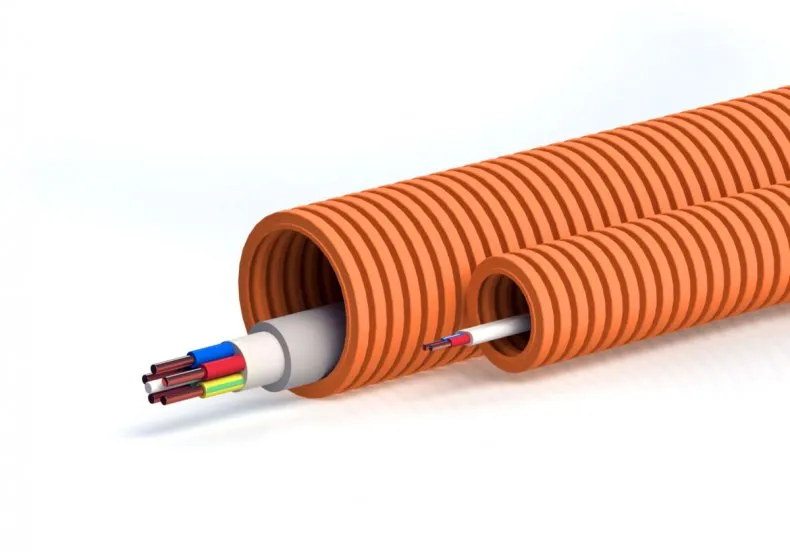

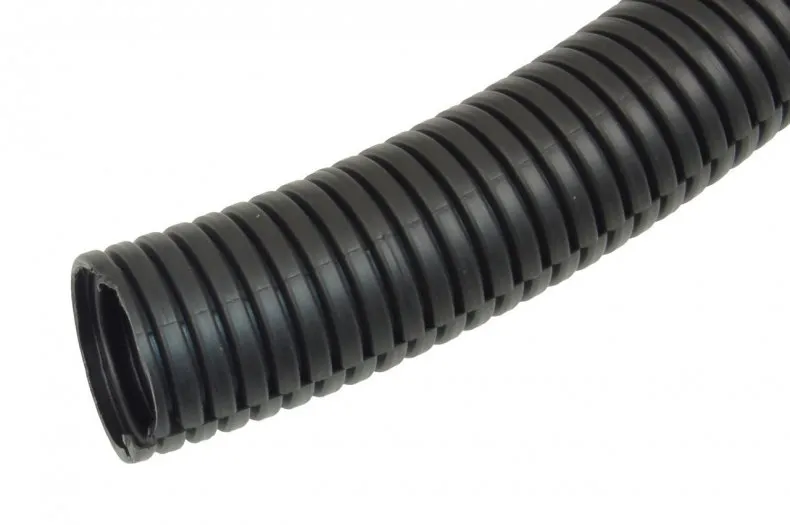

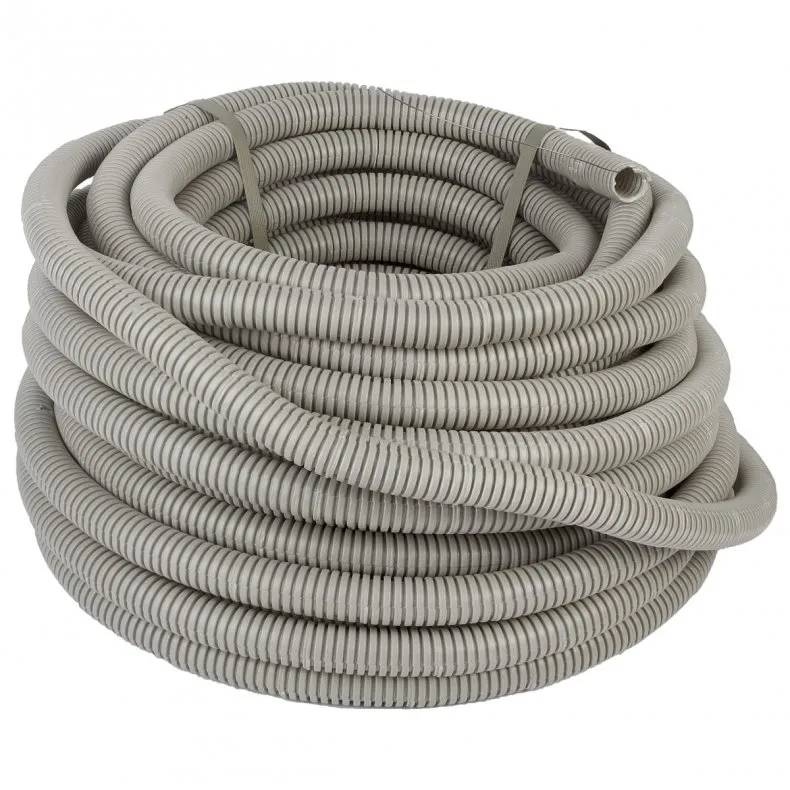

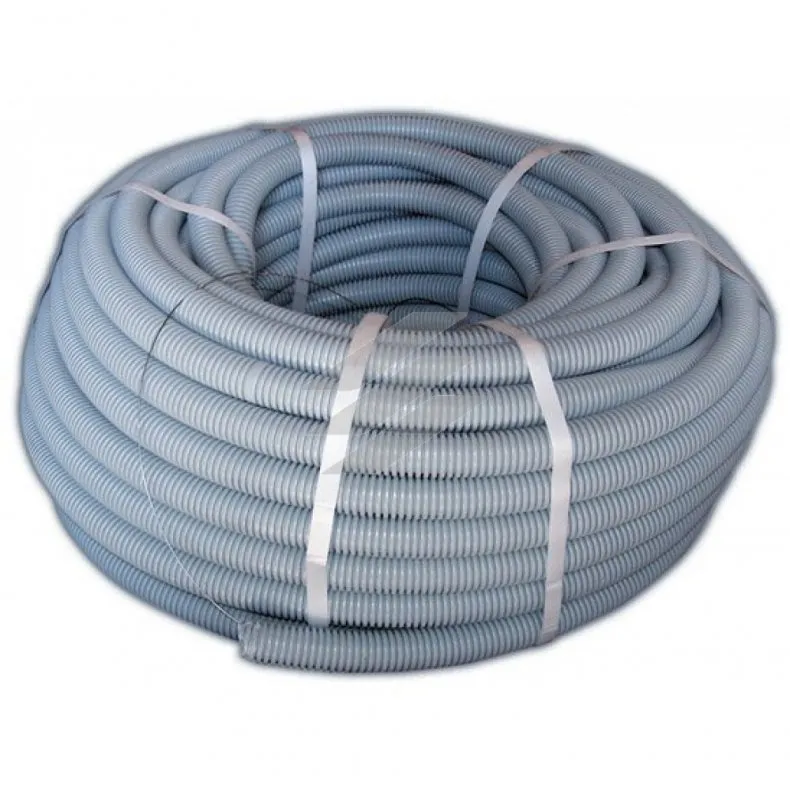

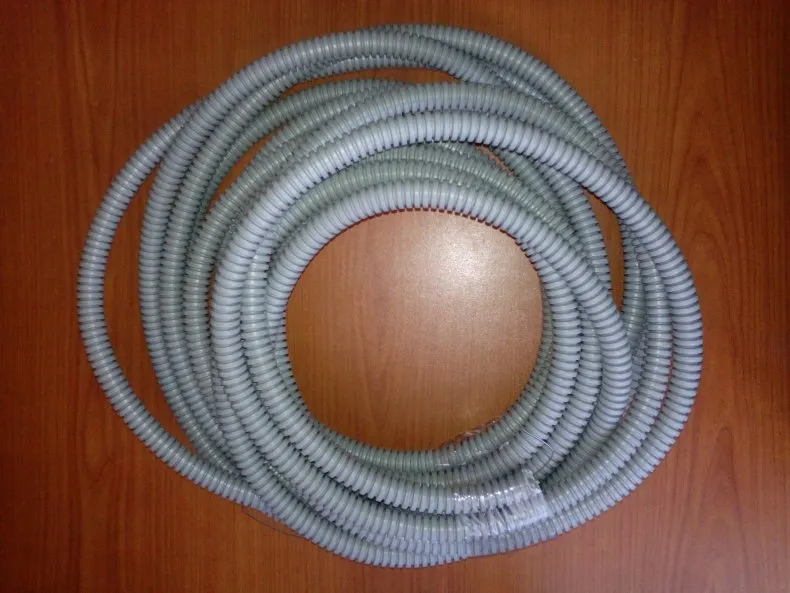

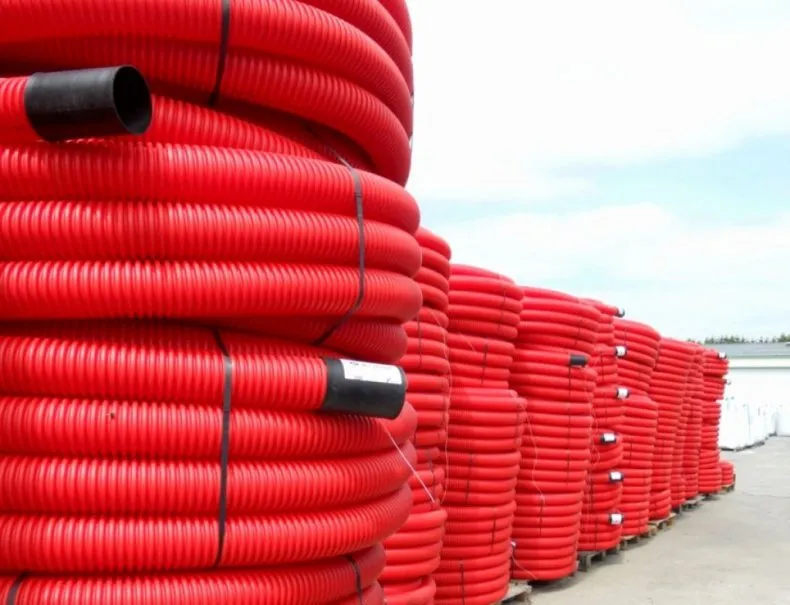

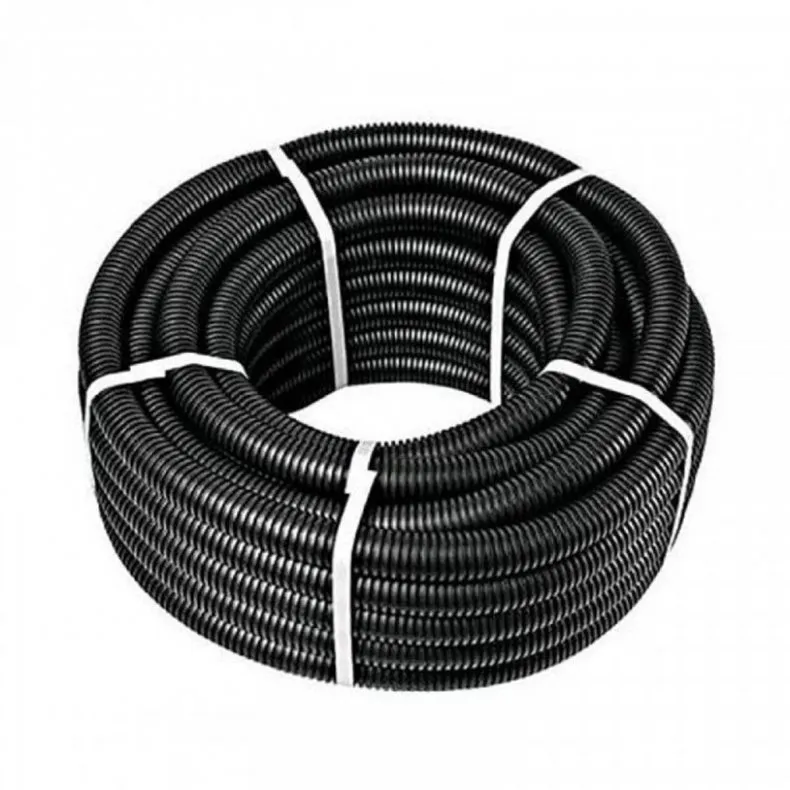

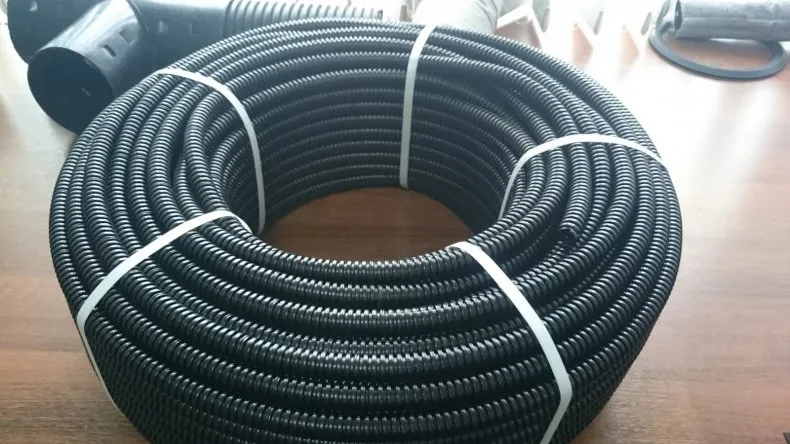

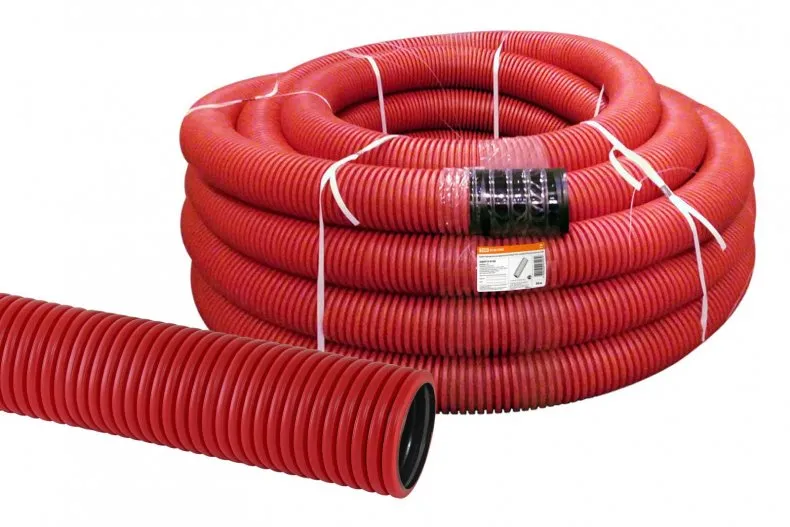

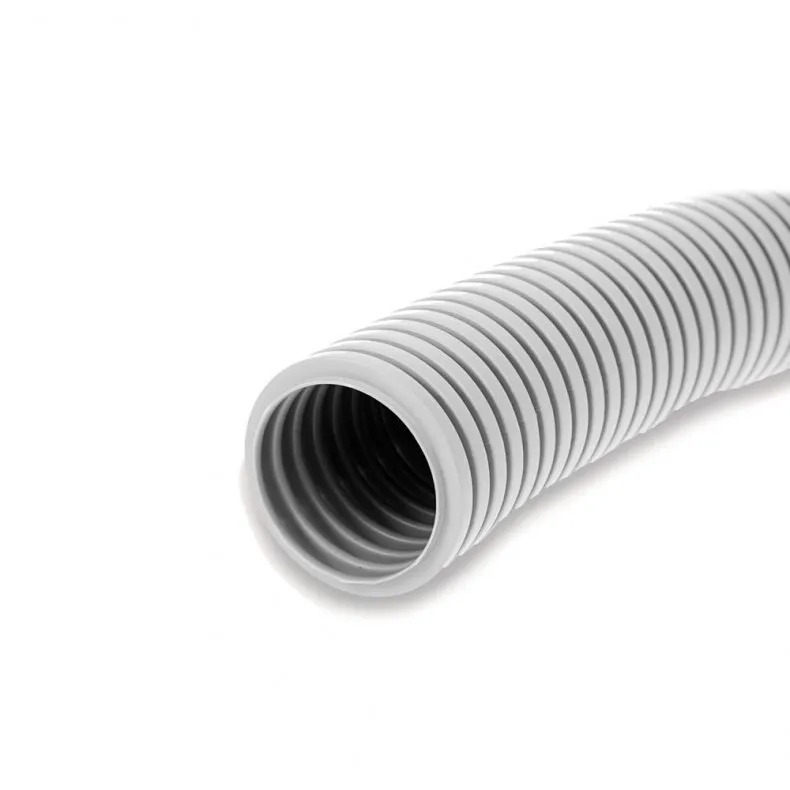

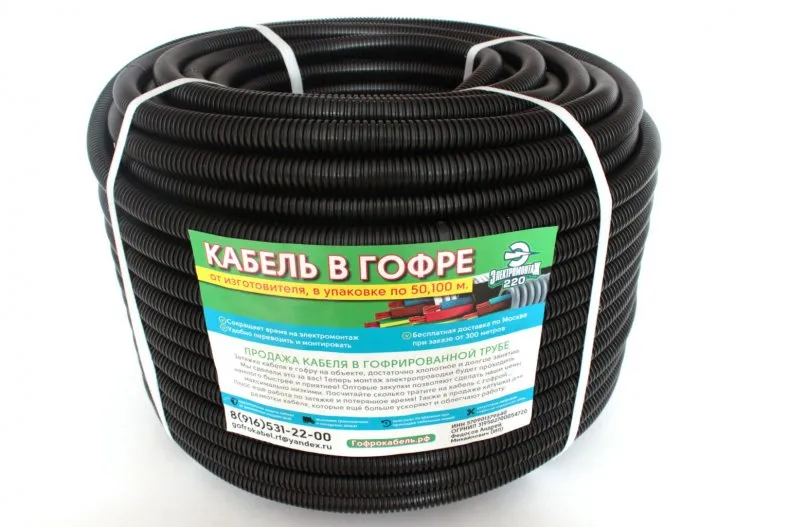

Фото гофры для электрических кабелей

Зачем гофра на потолке?

Гофрированная поверхность на потолке может использоваться по разным причинам, в зависимости от конкретной ситуации.

Одна из наиболее распространенных причин использования гофрированного потолка — это создание вентиляционного канала или канала под электропроводку между потолком и верхним этажом. Гофрированный потолок позволяет прокладывать трубы, кабели и провода под потолком без необходимости отрывать гипсокартон или другое покрытие, что может значительно упростить установку и обслуживание.

Также гофрированный потолок может использоваться для создания декоративного эффекта, добавляя в интерьер некоторую текстуру и объемность. В этом случае, гофрированный потолок может быть выполнен из различных материалов, таких как пластик, гипсокартон или МДФ, и иметь разные формы и размеры гофр.

В некоторых случаях гофрированный потолок может использоваться также для улучшения акустических свойств помещения. В таком случае, гофрированная поверхность может помочь поглощать звуки, уменьшая отражение звуковых волн в помещении.

Наконец, гофрированный потолок может быть использован для скрытия неровностей, трещин или других дефектов потолочной поверхности, что может улучшить внешний вид помещения.
