Греющий кабель для трубы — разновидности и особенности

Греющие кабели, также известные как кабельные системы обогрева, представляют собой весьма востребованный вариант в определенных ситуациях. Они чаще всего применяются для обогрева труб с целью предотвращения замерзания, но их область применения не ограничивается только этим.

Сфера применения

У греющих кабелей есть как преимущества, так и недостатки, о которых мы еще поговорим ниже. Но именно они и определяют сферу их применения.

• Предотвращение замерзания труб. В данном случае греющие кабели используются тогда, когда эффективнее и выгоднее сделать подогрев, а не усиливать теплоизоляцию.
• Теплые полы. Это отдельная и большая сфера, в данной статье мы теплые полы рассматривать не будем.
• Для подогрева бетона. Если необходимо заливать бетон при низких температурах окружающей среды, то для поддержания необходимой температуры используют самые дешевые греющие кабели. Зачастую их даже оставляют в самом бетоне и в этом случае они выполняют роль арматуры.
• Для растапливания льда и снега, что актуально для кровли, водосточных труб, пандусов, лестниц и т. д.
• При необходимости подпочвенного обогревания теплиц.
• Для обогрева различных резервуаров с целью предотвращения их промерзания.

Конечно, это далеко не все сферы, где могут применяться греющие кабели. Их свойства позволяют находить им оригинальное и необычное применение, но если подытожить, то основное их применение — это обогрев.

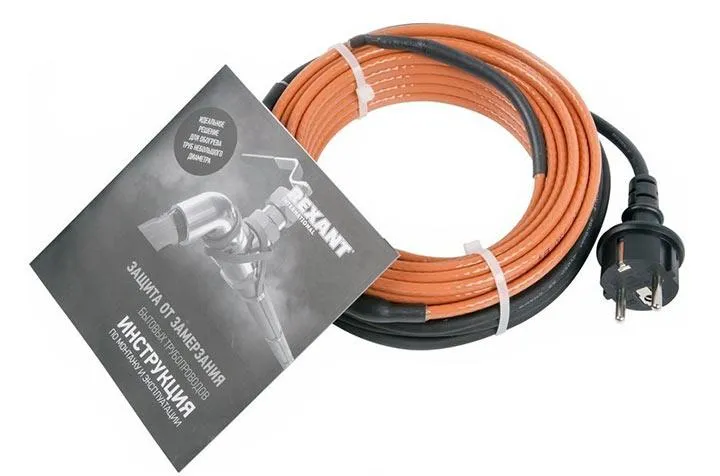

Греющий кабель

Какие бывают греющие кабели и как работают?

Принцип работы очень прост: электрическая энергия преобразовывается в тепловую. Ток идет по кабелю и нагревает его. Жилы заключены в изоляцию, которая защищает от влаги, механических повреждений и других нежелательных воздействий. В кабели может быть как одна жила, так и несколько. На сегодняшний день одножильные провода распространены слабо, многожильные считаются более практичными и надежными. Греющие кабели бывают двух типов: саморегулирующиеся и резистивные. И, как оно обычно и бывает, у каждого типа есть как свои достоинства, так и недостатки. Разберемся подробнее.

Резистивные греющие кабели

Традиционный тип, в котором один или несколько проводников находятся в изоляции. Их нельзя нарезать по своему усмотрению, можно только в определенных местах, в противном случае можно повредить его. Бывают как однопроводными, так и двухпроводными. В первом случае нужно подключать два конца, во втором — только один, при этом на противоположном конце проводники соединяются между собой. Данный греющий кабель является самым дешевым, для него не требуются пусковые токи, обеспечивает равномерную мощность.

В последнее время появился более продвинутый тип резистивного кабеля: секционный. Он состоит из двух проводников, между которыми через одинаковые промежутки подключают дополнительные спиралевидные проводники. Стоит дороже первого типа, обладает большей толщиной, а резать его можно только в определенных местах. К минусам относят холодные зоны на концах контура, также возможны локальные перегревы, что в определенных случаях может быть очень нежелательно.

Резистивные кабели изначально настроены на определенную мощность, поэтому для их эффективного использования требуется управляющая аппаратура, которая будет включать и выключать их в зависимости от температуры окружающей среды. Обычно хватает термостата и датчиков, которые могут измерять температуру воздуха, жидкости, грунта или различных поверхностей.

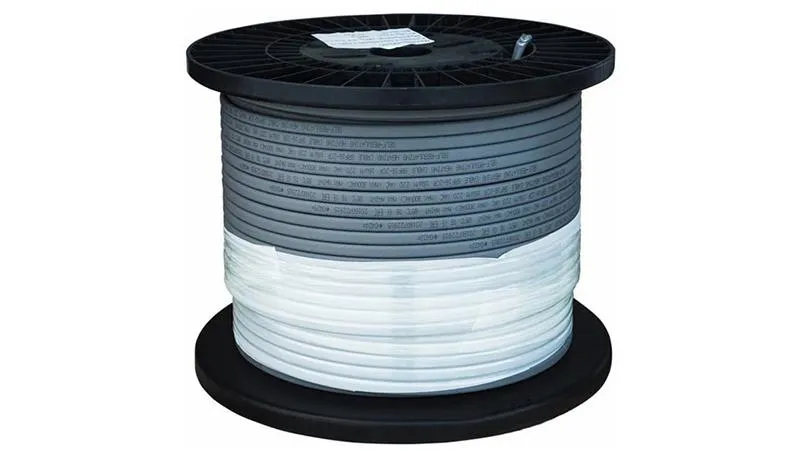

Греющий кабель на катушке

Саморегулирующиеся кабели

Современный тип, который пользуется все большим спросом благодаря своим ключевым особенностям. Проводники заключены в полимерную матрицу, принцип работы которой прост, как и все гениальное. Ее сопротивление меняется в зависимости от температуры, что и позволяет отдельно регулировать теплоотдачу буквально на каждом сантиметре греющего кабеля. То есть, не нужно никаких контролеров и управляющей аппаратуры, кабель самостоятельно будет обеспечивать ту температуру, на которую он изначально был настроен.

Саморегулирующиеся греющие кабели стоят дороже резистивных, но это не значит, что их покупка будет экономически невыгодной. За счет более высокого КПД он значительно экономичнее, что позволит экономить электроэнергию. Да, если вам нужно лишь несколько метров кабеля, то экономия не будет очень ощутимой, но если речь идет о десятках метров, если вы живете в северных регионах России, то разницу в цене можно окупить даже за один год.

Срок службы саморегулирующихся греющих кабелей может достигать 30 лет. Кроме того, их конструкция позволяет разрезать их на куски произвольной длины. Сфера применения неограниченная. В целом, сегодня стоит выбирать именно этот тип греющего кабеля, все же его преимущества слишком значительные.

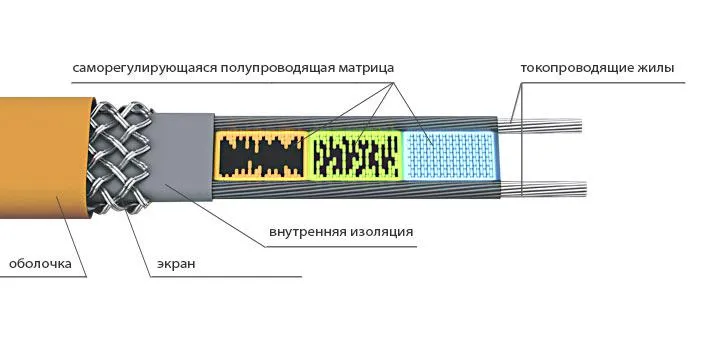

Схема саморегулирующегося греющего кабеля

Расчет мощности греющего кабеля

Расчет мощности греющего кабеля делается в расчете на один метр. Здесь есть несколько путей: попытаться самостоятельно, воспользоваться калькулятором (подобные можно найти в интернете), либо обратиться к специалистам. Насчет калькуляторов все достаточно неоднозначно. С одной стороны, это выглядит очень просто, с другой стороны далеко не факт, что он покажет верные данные. Подобные калькуляторы могут иметь в своей основе неверные формулы (из-за банальных ошибок), да и они не учитывают все параметры. А ведь факторов много:

• Средняя минимальная температура окружающей среды;
• Самая низкая возможная температура (это тоже важно, т. к. если вдруг ударят недельные морозы на -30 градусов, то греющий кабель, который был рассчитан на -10, может и не справиться;
• Длина трубы (или иной поверхности, которую нужно обогревать), а также ее диаметр;
• Коэффициент теплопроводности теплоизоляции и ее толщина;
• Наличие элементов, которые могут выступать в роли «мостов холода» (опоры, арматура и т. д.).

Способ монтажа кабеля

Самый оптимальный способ — воспользоваться таблицами, которые предоставляет производитель греющего кабеля. Там будут самые точные данные, которые позволят подобрать то, что нужно именно для ваших условий. Также важно знать, что совершенно точно посчитать нужную мощность все равно невозможно: слишком много факторов, которые зависят от конкретной ситуации (тип грунта, роза ветров и еще десятки факторов, перечислять можно очень долго). Поэтому зачастую просто покупают греющий кабель с определенным запасом. Может это и не очень оправдано с экономической точки зрения, зато максимально надежно. Да и погода у нас такая, что лучше перебдеть, чем недобдеть: сильные морозы могут внезапно ударить в любом регионе.

Сегодня в продаже можно найти греющие кабели (как резистивные так и саморегулирующиеся) различной мощности, что позволит подобрать оптимальный вариант именно под ваши условия. В этом смысле проблем никаких нет, диапазон очень большой. Например, в нашем интернет-магазине вы можете купить саморегулирующиеся греющие кабели мощностью от 16 до 750 Вт на метр. Ну а если говорить об усредненных показателях, то здесь такая картина:

• Если кабель монтируется внутрь трубы, которая в земле, то его мощность должна быть около 5 Вт на метр;
• Если кабель снаружи трубы, которая находится под землей, то это от 10 до 15 Вт;
• Если труба не в земле, то это от 20 Вт.

Но это усредненные показатели для средней полосы России, которые мы привели лишь в качестве примера, ориентироваться на них без учета климатических условий в вашем регионе и ваших целей совершенно точно не стоит.

Монтаж греющего кабеля

В большинстве случаев монтаж греющего кабеля не представляет никакой сложности и любой человек легко с этим справится, даже если не обладает никаким опытом. Способ монтажа зависит от конкретных задач, рассмотрим на примере труб (где греющие кабели применяются чаще всего).

Кабель можно протянуть снаружи трубы, это один из самых простых вариантов. Его можно протянуть вдоль и прямо, а можно в виде спирали, что потребует кабеля большей длины, но зато обеспечит лучший обогрев. Сверху обматывают теплоизоляцией, в роли которой может выступать даже обычная фольга, которая отражает тепло. Конечно, данный способ простой только в том случае, если трубу только предстоит прокладывать либо она проложена снаружи (не в грунте). А если труба уже вкопана в землю, то ее придется выкапывать, либо использовать второй способ.

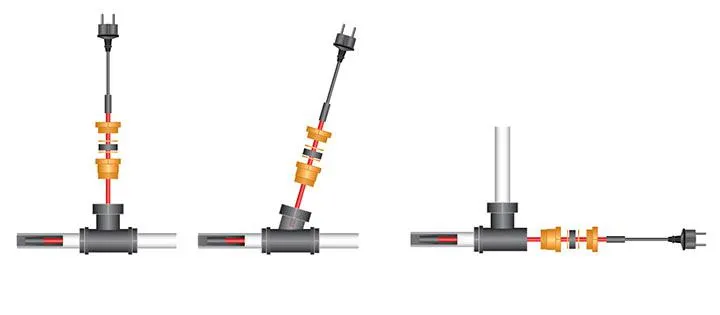

Протянуть кабель можно и внутри трубы. В этом случае есть как свои плюсы, так и минусы. Эффективность обогрева будет выше, кроме того, можно протянуть кабель в уже установленной трубе. Однако, снизится пропускная способность трубы, а в определенных случаях это может быть очень актуально. Также сложности могут возникнуть, если труба очень длинная, здесь, без специальных приспособлений протянуть кабель будет очень сложно. Но если труба короткая, то никаких сложностей с монтажом греющего кабеля не будет. При прочих равных, оптимальнее выбирать вариант именно внутри трубы.

Схема саморегулирующегося греющего кабеля

Частые вопросы про греющие кабели

В данном разделе мы рассмотрим самые частые вопросы, которые задают про греющие кабели и дадим на них подробные, но короткие ответы.

Зачем нужна дополнительная изоляция? Можно ли без нее?

В принципе, можно и без нее, но никакого смысла в этом нет. Теплоизоляция необходима для сокращения потерь тепла, следовательно, вы сможете выбрать кабель меньшей мощности, сэкономить на его покупке, а также на плате за электроэнергию.

Возможно ли использовать греющий кабель внутри канализации?

Нет, это не рекомендуется. Во-первых, стоки обычно агрессивны и быстро разрушат термоусадку на концевой муфте, во-вторых, кабель будет способствовать появлению засоров и пробок, которые будет очень трудно очистить. А при попытке прочистить трубу, есть большая вероятность повредить греющий кабель. Поэтому когда требуется обогрев канализационной трубы, греющий кабель обычно монтируют снаружи.

До какой температуры нагревается греющий кабель?

Это зависит от типа кабеля, в быту чаще всего используются низкотемпературные, которые нагреваются до +65. А вот высокотемпературные нагреваются до +240, но и используются они в особых целях. Однако, на практике температура нагрева несколько ниже (за счет внешних факторов). До +65 кабель нагреет трубу разве что летом, но никак не зимой, когда его и используют.

Обязательно ли нужно использовать терморегулятор для самогреющегося кабеля?

Конечно, можно обойтись и без него. Выше мы писали, что он необходим только для резистивных. Но если у вас нет желания самостоятельно следить за температурой и включать и выключать кабель вручную, то лучше купить терморегулятор, иначе кабель будет потреблять электроэнергию круглый год. Хотя, если длина вашего греющего саморегулирующегося кабеля меньше десяти метров, то можно обойтись и без термостата.

Если вода замерзла, разогреет ли ее кабель?

Такое может быть в том случае, если отключили электричество и вода в трубе замерзла. Но для кабеля это совершенно нормальная ситуация, они спокойно выдерживают циклы заморозки и разморозки. Ну а скорость разморозки зависит от диаметра трубы, напорная система или нет (в первом случае все произойдет гораздо быстрее), где проложен кабель (внутри трубы или снаружи).

Как правильно установить греющий кабель на трубу?

Установка греющего кабеля на трубу является важным этапом для достижения эффективной поддержки температуры в помещении. Чтобы правильно установить греющий кабель, нужно следующее:

1. Подготовьте трубу: предварительно очистите трубу от всех загрязнений и осторожно оберните ее в изоляцию.

2. Установите крепление: крепление для греющего кабеля должно быть установлено на трубе таким образом, чтобы оно не двигалось при использовании.

3. Расположите греющий кабель: расположите греющий кабель вдоль трубы, начиная от начального пункта и до конечного. Убедитесь, что кабель расположен ровно и не имеет завитков.

4. Запаяйте кабель: запаяйте кабель на конце и закрепите его, чтобы исключи

Установка греющего ка

Для правильной установки греющего кабеля на трубу, необходимо следовать следующим шагам:

1. Очистите трубу от загрязнений, пыли, жира и т.д.

2. Убедитесь, что труба сухая.

3. Нанесите на трубу специальный клей для греющего кабеля.

4. Размотайте греющий кабель и установите его на трубу, начиная с конца и двигаясь в сторону установки.

5. Убедитесь, что кабель плотно прилегает к трубе.

6. Подключите кабель к электросети.

7. Проверьте электрическую изоляцию и наличие короткого замыкания.

Важно помнить, что установку греющего кабеля на трубу лучше доверить специалистам, так как она требует знаний и опыта в электротехнике.

Видео. Монтаж греющего кабеля на трубу маленького диаметра с обходом крана
