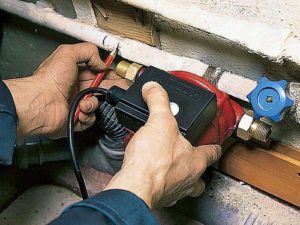

Осуществляется маркировка. На трубе выделяются линии для будущей резки. Лучше всего предварительно установить насос, чтобы увидеть, как он будет расположен и отсутствуют ли помехи для выбранного способа монтажа. Происходит вырезание резьбы на расстоянии примерно 40 мм. Работа требует точности, следите за ровным положением инструмента.

Всегда подбирайте нужный режим работы насоса

Монтаж насоса

Инструкция по проведению работ своими руками выглядит так:

Иллюстрация Описание этапа

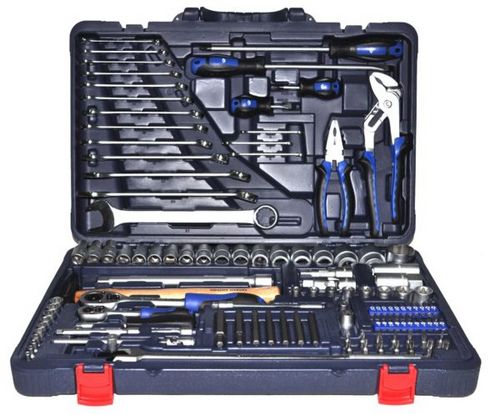

Готовится все необходимое. Кроме насоса с комплектом креплений нам понадобится:

  • Резьбовой переходник для металлической трубы;
  • Пакля для уплотнения соединений;
  • Розетка и кабель (если рядом нет линии электропитания);
  • Трубный ключ и пассатижи;
  • Болгарка с диском по металлу и клупп для нарезания резьбы.

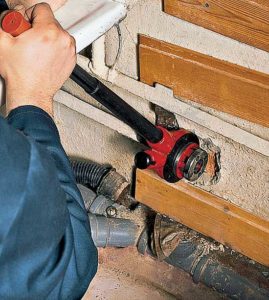

На трубе нарезается резьба. Процесс прост:

  • После резки трубопровода болгаркой края очищаются от краски;
  • На клупп ставится соответствующая оснастка;

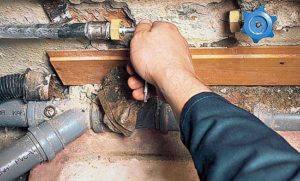

На трубу накручивается резьбовой переходник. Для этого на резьбу вначале наматывается пакля, можно нанести состав «Унипак» для надежности.

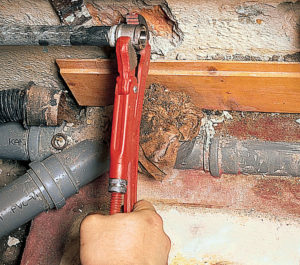

Элемент вначале наживляется вручную, а затем затягивается до упора трубным ключом, который регулируется под нужный вам размер.

В переходник накручиваются фитинги. Их называют «американки», и они идут в комплекте с насосом. Для затягивания крепежа используется специальный инструмент, который идет вместе с насосом.

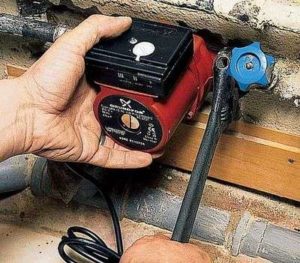

Насос ставится на место. На резьбу наматывается уплотнитель, после чего гайки-американки затягиваются до упора. Для работы хорошо подходит разводной ключ как на фото, он отлично умещается в ограниченном пространстве.
Насос развоздушивается. Процесс производится так:

  • Открывается кран подачи воды;

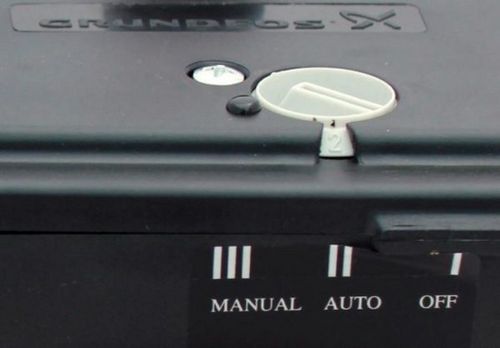

  • Переключатель ставится в положение «AUTO»;

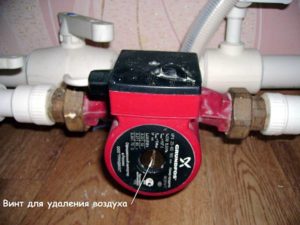

  • Выворачивается винт, указанный на снимке;
  • После спускания воздуха винт заворачивается обратно.

Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото
Grundfos UPA 15 90: уровень шума и другие технические характеристики, как выбрать, видео и фото

Вывод

Вы узнали обо всех особенностях насоса Грундфос UPA 15-90 и разобрались в процессе монтажа. Видео в этой статье поможет разобраться в теме еще лучше, а если что-то непонятно — спрашивайте в комментариях.
