Идеальные чертежи заборов из профнастила — лучшие проекты

При возведении забора из профлиста необходимо тщательно придерживаться расчетов и следовать чертежу. Чертеж забора из профнастила предоставит понимание: строительство согласно чертежу значительно облегчит создание забора своими руками. Если актуально, то в новом тексте можно рассмотреть «чертежи забора из профлиста» для более подробного анализа вопросов проектирования и реализации.

— какое количество материалов потребуется для возведения конструкции,

— какой должна быть длина листа, столбов и профилей,

— каким величинам должны соответствовать замеры в ходе строительства.

Построить забор своими руками по чертежу значительно проще, чем без него. Но как нарисовать такой проект, если никогда этого не делал? Мы предлагаем вам несколько готовых чертежей заборов из профнастила. Вы можете строить ограждение непосредственно по ним или использовать в качестве основы, заменив размеры на свои.

Чертеж забора из профнастила на прямом участке

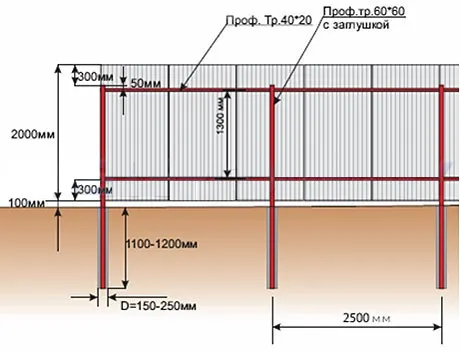

Перед нами классический проект дачного забора из профнастила с оптимальным соотношением размеров. Высота профнастила 2 метра, а значит можно воспользоваться не только нарезанными по заказу листами, но и использовать мерный лист, который во многих случаях покупать проще и выгоднее.

Профильные столбы с оптимальным сечением имеют длину 2850 или 2950 (в зависимости от выбранной глубины), а значит, при желании можно купить столбы мерной длины в 3 метра (схема лишь незначительно скорректируется).

Наконец, заданное расстояние между столбами в 2,5 метра также следует признать опимальным. При трехметровой разрядке повышается нагрузка на каркас, при более частой установке столбов потребуются дополнительные расходы.

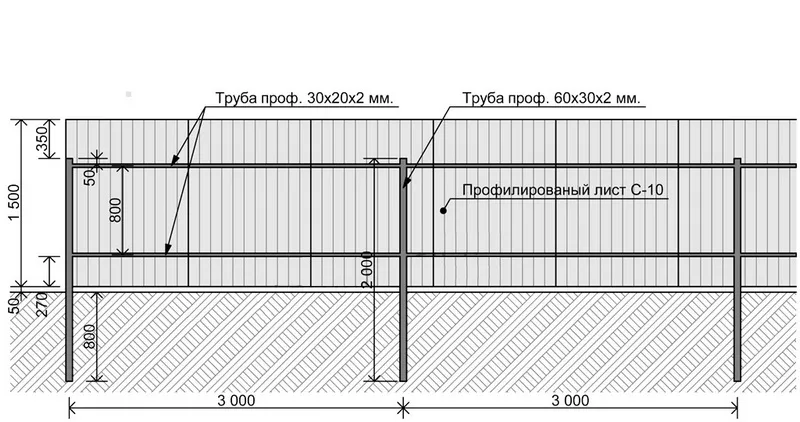

Если вам интересен более экономичный вариант забора, то предлагаем простой чертеж ограждения высотой 1,5 метра. Меньшая высота создает меньшую нагрузку на каркас, поэтому можно задать расстояние между столбами в 3 метра и использовать облегченные профильные трубы для столбов и лаг. Однако следует внимательно отнестись к установке столбов. Глубины в 80 см скорее всего будет недостаточно для достижения точки промерзания грунта, поэтому придется позаботиться о дополнительных мерах по предотвращению выталкивания столбов в зимний период.

Фото 2.

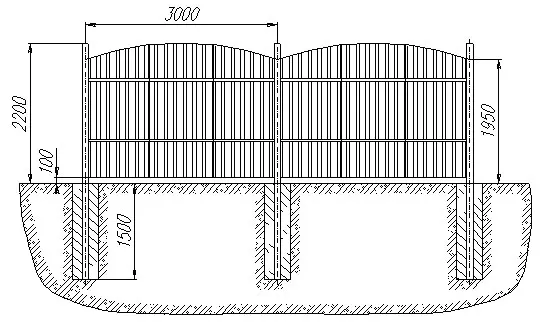

При сооружении секционного забора из профнастила можно воспользоваться следующим чертежом. Обратите внимание: здесь необходимо рассчитать не только каркас, но и схему расположения листов, чтобы швы между ними располагались симметрично.

Порядок возведения забора на ровном участке представлен в следующем видео:

Проект забора на участке с уклоном

Не всегда участок, предназначенный под ограждение, бывает достаточно ровным. Если забор устанавливается на наклонной местности, то без чертежа будет достаточно трудно построить его правильно.

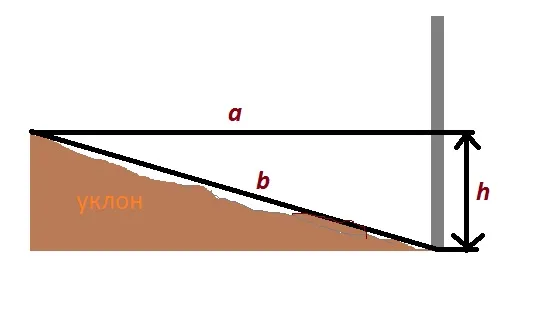

Угол наклона можно отразить на чертеже после простых измерений. Проложить прямую горизонтальную линию от самой высокой точки местности к строго вертикальному шесту, установленному на низкой точке будущего забора, так чтобы шест и протянутая к нему веревка (леска, проволока) образовали прямой угол (см. фото).

Далее можно перенести получившиеся измерения: высота шеста от земли до пересечения с проложенной прямой (h) и длины прямой (а) на бумагу в удобном масштабе и провести гипотенузу (b). Теперь достаточно повернуть треугольник на 180° и получите приблизительную схему наклона вашей местности, на которой можно спроектировать будущий забор.

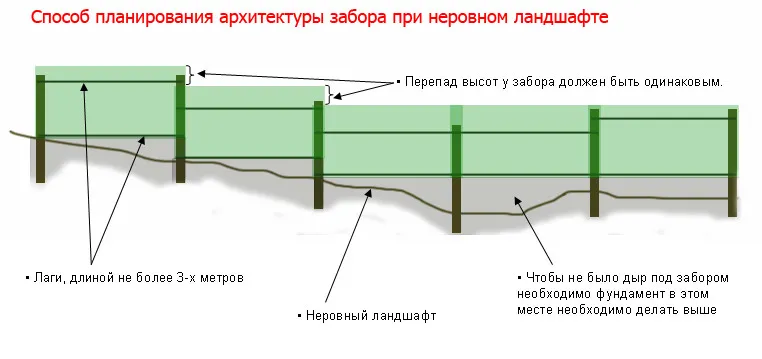

Разумеется, реальный уклон будет более сложной формы и придется корректировать глубину установки столбов, чтобы они спускались равными шагами. Однако такой схемы вполне достаточно, чтобы рассчитать оптимальное расстояние между столбами и величину шага, на который должен равномерно опускаться (подниматься) забор.

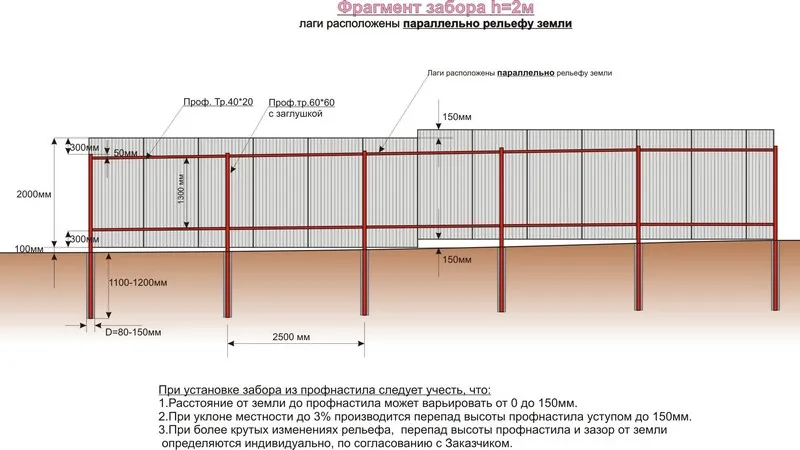

Если уклон относительно небольшой, то можно воспользоваться еще одним чертежом. Здесь лаги располагаются параллельно уклону. Благодаря этому можно делать значительные участки забора (порядка 7-8 метров на одной линии).

Чертежи ворот из профнастила

Наряду с забором ограждение из профнастила, как правило, дополняется воротами и/или калиткой. Ворота необходимо проектировать с учетом ширины транспортных средств, которые должны в них въезжать. Если они выходят на узкую улицу, где машине сложно развернуться, лучше сделать их шире.

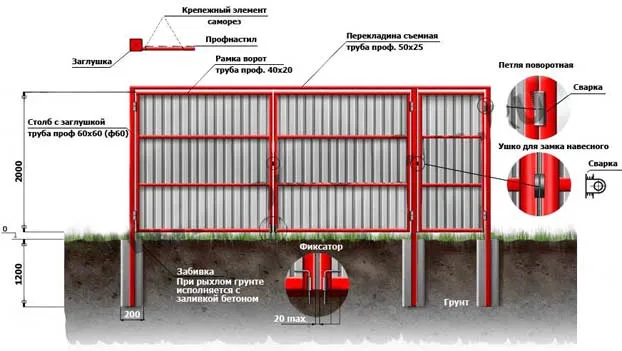

• На предложенной схеме вы видите проект ворот и калитки на раме из профильных труб. Данная схема отлично монтируется с типовым забором (см. фото 1). Рама обеспечивает дополнительную устойчивость и защиту от деформации, однако, если вы планируете пускать на участок высокую автотехнику (грузовики, трактора), они могут просто не проехать под такой рамой.

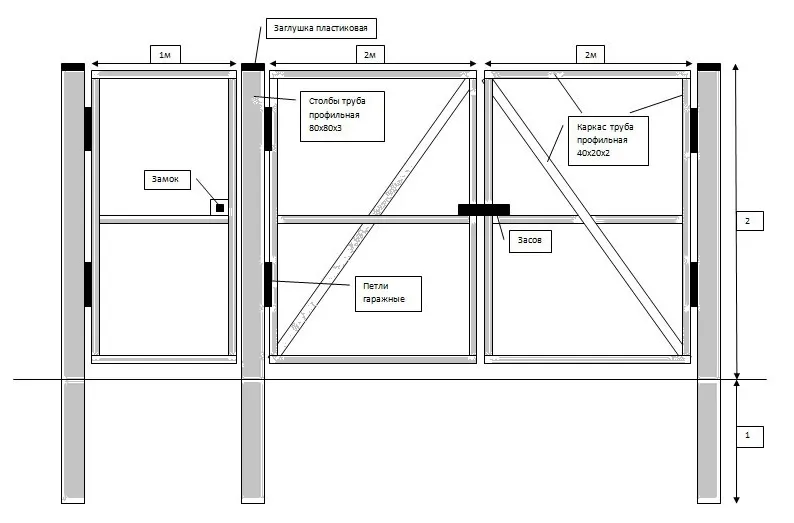

• Следующая схема представляет ворота и калитку из профнастила без рамы с интересной схемой каркаса. Обратите внимание, что для столбов в этом случае потребуются более массивные профильные трубы (80х80, а не 60х60).

Приведенные в статье проекты заборов и ворот можно смело корректировать под свои требования. Если вы не укладываетесь в мерные величины материалов, не стоит беспокоиться. Сегодня их можно заказать и нарезать до нужной длины непосредственно на производстве. Главное — не забыть 7 раз проверить собственные расчеты и чертежи.

Какой должна быть толщина профнастила для забора?

Толщина профнастила для забора зависит от конкретной задачи и условий эксплуатации забора. Обычно для изготовления заборов используют профнастил толщиной от 0,4 до 0,8 мм. Толщина выбирается исходя из таких факторов, как высота забора, местные климатические условия, нагрузки на забор (например, от снега или ветра), а также предполагаемый срок службы забора.

Для небольших заборов высотой до 1,5 метра и с небольшими нагрузками (например, в городских условиях) можно использовать профнастил толщиной 0,4-0,5 мм. Для более высоких заборов или в условиях сильных ветров и обильных осадков рекомендуется использовать профнастил толщиной 0,6-0,8 мм.

Однако стоит отметить, что толщина профнастила — это не единственный параметр, который следует учитывать при выборе материала для забора. Важным фактором является также профиль профнастила, его ширина и форма, а также качество материала и методы монтажа.
