Инвертор сварочный — как определить подходящий тип сварочного аппарата

Основные типы сварочных аппаратов

Сварочные трансформаторы

Подходят для сварки низколегированной стали. При включении создают сильное электромагнитное поле между двумя медными катушками. Переходя с первичного контура на вторичный,

В продаже доступна уютная 1-комнатная квартира в монолитно-каркасном доме с улучшенной черновой отделкой. Этот жилищный объект размещается на 15 этаже и обладает общей площадью 33.3 квадратных метра, в том числе площадь кухни составляет 8.7 квадратных метра. Дом находится в удобном местоположении, предоставляя доступ ко многим удобствам и услугам. Рассмотрите возможность купить 1-комнатную квартиру в данной новостройке и насладиться комфортом и современностью.

Электрические характеристики трансформатора регулируются, в зависимости от типа сплава, толщины или покрытия. В быту можно отключить часть витков катушки, чтобы снизить силу тока. Такая конструкция проста, надёжна и легка, но она устойчиво работает только при невысокой мощности — до 2 кВт. В полупрофессиональных моделях используются магнитные шунты — дополнительные проводники, которые отводят часть электричества в другой контур. Они плавно регулируют силу тока, но создают сильные радиопомехи. Поэтому не ставьте рядом с электронными приборами.

Современные сварочные трансформаторы служат примерно в 1,5 раза дольше других моделей и обходятся дешевле — от 4–5 тысяч рублей. Бытовые модели не подходят для цветных металлов или легированной стали. Им нужно хорошее охлаждение — для этого есть шумный вентилятор, а вес таких моделей — 10-25 кг у бытовых, а до 250 кг у профессиональных.

Сварочные выпрямители

Похожи на трансформаторы, только выпрямляют переменный ток, превращая его в постоянный. Позволяют регулировать мощность с меньшим шагом, получая более точные характеристики тока на выходе.

Сварочный аппарат с выпрямителем подходит для работы с высоколегированными сталями, которые используются в производстве ручных инструментов, автомобилей, а также несущих конструкций зданий, мостов, ангаров и других сооружений. Такие модели сделают ровный и тонкий шов с минимальным количеством пузырей, брызг и других дефектов. Они очень надёжны, но их КПД ниже, чем у трансформаторов, а энергопотребление выше на 10–20%. Вес внушительный — от 10 кг, а стоимость — от 7000 рублей.

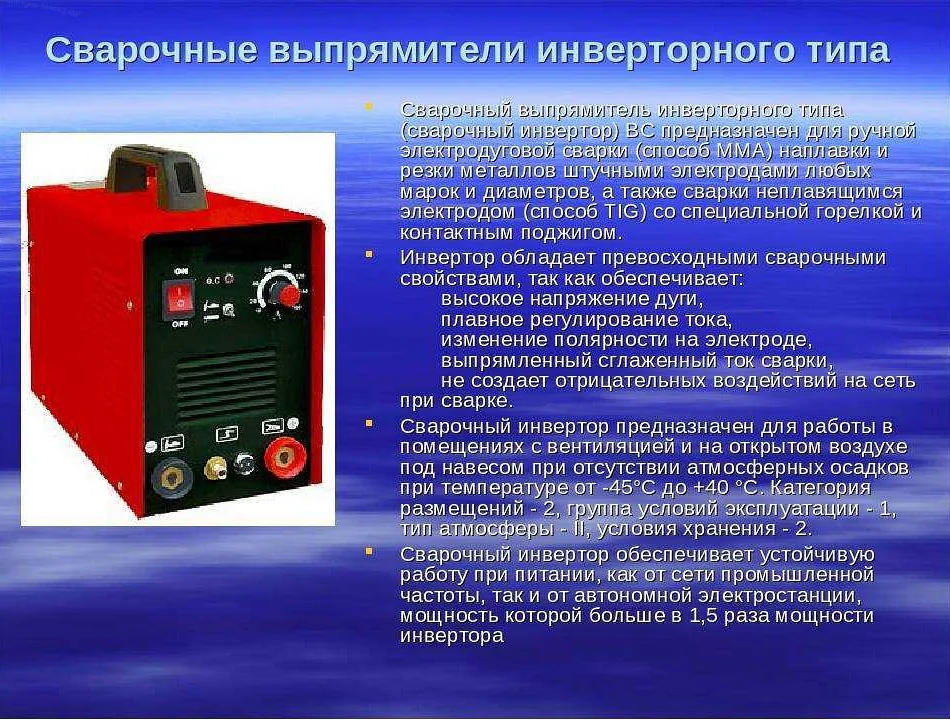

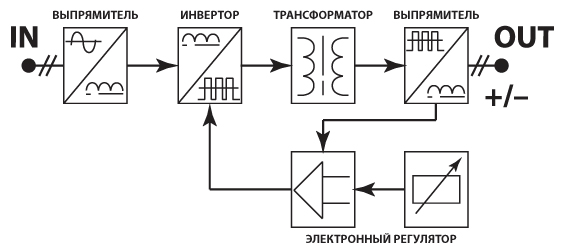

Инверторные сварочные аппараты делятся на две категории. Модели MOSFET дают большую погрешность при регулировке тока и быстрее нагреваются, но дешевле в ремонте. IGBT-инверторы с изолированным затвором надёжнее — дольше работают без охлаждения, но ремонтировать их намного сложнее из-за малых размеров компонентов на плате.

Инвертор стоит выбрать для строительства и работы под открытым небом. Они подходят для работы с любыми металлами, благодаря минимальному количеству брызг. Кроме того, они позволяют плавно регулировать силу тока на выходе. Но при высоких нагрузках (более 200 А) инверторы служат меньше трансформаторов и выпрямителей в 1,2–1,5 раза. Они сложнее в ремонте и дороже: компактные бытовые модели от 10 000 рублей, а мощные — от 25 000 рублей. Минимальный вес — 2-3 кг.

Основные характеристики сварочных аппаратов

Напряжение на входе

Однофазные приборы работают от бытовой электросети 220 В. Они подходят для небольшого объёма работ — ремонта ворот в гараже или сварки арматуры при строительстве своими руками. Трёхфазные модели с напряжением 380 В — идеальный выбор для профессионального применения в мастерских или на СТО. Они мощнее и устойчивее к нагреву, но стоят от 15 000 рублей и выше.

Посмотреть

Допустимый диаметр электрода

Электроды подбираются по толщине обрабатываемой поверхности. Если вы свариваете листовой металл толщиной до 3 мм, вам нужен электрод диаметром до 2 мм. Для 5-миллиметрового металла подходят электроды от 2 до 5 мм, а для 10-миллиметрового — от 4 до 6 мм.

Минимальный и максимальный сварочный ток

Зависит от диаметра используемого электрода. При работе с 2-миллиметровым электродом можно выбирать от 30 до 80 А, с 3—миллиметровым — от 70 до 130 А, с 5-миллиметровым — от 150 до 220 А. Если вам интересно, как рассчитать этот показатель самостоятельно, умножьте диаметр электрода в миллиметрах на 25 и на 45 (эмпирические значения — получены опытным путём), чтобы получить нижнюю и верхнюю границу силы тока.

Посмотреть

Напряжение холостого хода

Напряжение между плюсовым и минусовым электродом в момент до зажигания сварочной дуги — от 15 до 90 вольт. Чем выше этот показатель, тем легче разжигается дуга, но тем опаснее прикосновение к работающему электроду.

Мощность

Чтобы понять, как выбрать сварочный аппарат, присмотритесь к характеристикам напряжения на входе, описанным выше. Мощность в кВт важна для розетки. Главное, чтобы её выдерживала вся электрическая цепь — от розетки до счётчика и кабеля на входе. Кстати, для сварочных аппаратов нужны особые удлинители, рассчитанные на высокие нагрузки — от 3,5 кВт и более.

Продолжительность включения (ПВ)

Показывает, сколько времени аппарат может работать без перерыва и измеряется в процентах от 10-минутного рабочего цикла. Если в инструкции вы видите надпись ПВ20, это означает, что устройство выдержит 10 * 20% = 2 минуты непрерывной сварки. После ему понадобится 8 минут охлаждения. При снижении силы тока продолжительность включения увеличивается — у некоторых моделей она достигает 80 или даже 100%.

Класс защиты от пыли и воды

Модели класса IP20 и 22 применимы только под крышей, IP44 — на улице, IP65, 66 и 67 — на пыльной стройплощадке и рядом с источником воды. Запрещается использовать электросварку во время дождя, при влажности воздуха более 80% или в сильно запылённом помещении.

Ограничения по температуре

Большинство сварочных аппаратов рассчитано на работу при +10…+35°. Если фактическое значение выше или ниже, срок службы устройства снижается, а погрешность регулировки тока повышается. Профессиональные агрегаты для строительства могут работать при температуре от −10 до +40°.

Способ установки

Ручные сварочные аппараты до 15 кг (70*70*50 см) можно переносить по строительной площадке и хранить на полке в гараже. Мобильные — до 50–100 кг устанавливаются на тележках с колёсами. Их можно передвигать между несколькими выделенными рабочими местами в мастерской. Стационарные сварочные аппараты весом до 2 тонн используют на промышленных предприятиях. Они жёстко крепятся к полу или передвигаются по рельсам.

Совместимость с металлами

Сварочные аппараты с плавкими электродами подходят только для работы со сталью и чугуном, содержащими минимальное количество легирующих примесей. Для сварки нержавеющей стали и цветных металлов нужны тугоплавкие электроды или полуавтоматические катушки, работающие в защитной среде. Стоимость таких моделей начинается от 15–20 тысяч рублей.

Работа от генератора

Бензиновые и дизельные генераторы допускают серьёзные погрешности напряжения и силы тока и создают высокочастотные помехи. Для работы с ними понадобится стабилизатор — внешний или встроенный в сварочный аппарат. Модели, совместимые с генераторами, стоят от 12–15 тысяч рублей.

Существуют также сварочные генераторы от 40 000 рублей. С ними можно работать вдалеке от розеток, например на дороге, даче или в гараже.

Дополнительные функции

Горячий старт (Hot Start) — повышение мощности на 1–2 секунды для быстрого розжига дуги.

Форсаж дуги (Arc Force) — подача электрических импульсов с высоким током для стабилизации «рвущейся» дуги.

Защита от залипания (Anti-Stick) — сбрасывает ток до минимального значения, при котором поддерживается горение дуги. Помогает оторвать прилипший электрод, не ломая его.

Понижение вольтажа (VRD) — автоматическое снижение напряжения при повышенной влажности или запылённости для защиты от удара током.

Совместимость с тугоплавкими электродами (TIG-Lift) — переключает между сваркой чёрных и цветных металлов. Для этого понадобится дополнительная горелка и баллон с инертным газом, предотвращающим окисление металла.

Как выбрать бюджетный сварочный полуавтомат?

При выборе бюджетного сварочного полуавтомата стоит обратить внимание на следующие критерии:

1. Тип сварочного полуавтомата. Существует несколько типов сварочных полуавтоматов: инверторные, трансформаторные и комбинированные. Инверторные сварочные полуавтоматы более современные и компактные, но также и более дорогие. Трансформаторные сварочные полуавтоматы более дешевые, но также и более громоздкие. Комбинированные сварочные полуавтоматы являются средним вариантом и сочетают в себе преимущества обоих типов.

2. Мощность. Чем больше мощность сварочного полуавтомата, тем толще металл он сможет сваривать. Важно подобрать сварочный полуавтомат с мощностью, соответствующей задачам, которые будут решаться.

3. Диаметр электрода. Это параметр, определяющий возможность использования определенных типов электродов. Для бюджетных сварочных полуавтоматов диаметр электрода обычно составляет от 1,6 до 4 мм.

4. Регулировка тока. Чем больше у сварочного полуавтомата диапазон регулировки тока, тем шире спектр задач он сможет решить.

5. Дополнительные функции. Некоторые бюджетные сварочные полуавтоматы могут иметь дополнительные функции, такие как защита от перегрева, защита от короткого замыкания, функция плавного пуска и т.д.

При выборе бюджетного сварочного полуавтомата также стоит обратить внимание на отзывы покупателей и производителя, а также на гарантийные условия.
