Инвертор сварочный — принцип работы

Любой, кто уважает себя как домашний мастер, должен иметь электросварный аппарат в своем инструментарии. Это надежный и простой способ соединения металлических частей, не требующий высокой квалификации. Единственный недостаток трансформаторных сварных аппаратов – это огромный вес и высокие габариты.

С появлением сварочных инверторов ситуация изменилась, и сегодня мы рассмотрим возможности таких устройств.

Содержание:

• Что такое инвертор сварочный
• Принцип действия сварочного инвертора
• Как выбрать сварочный инвертор
• Рейтинги производителей и выбор модели

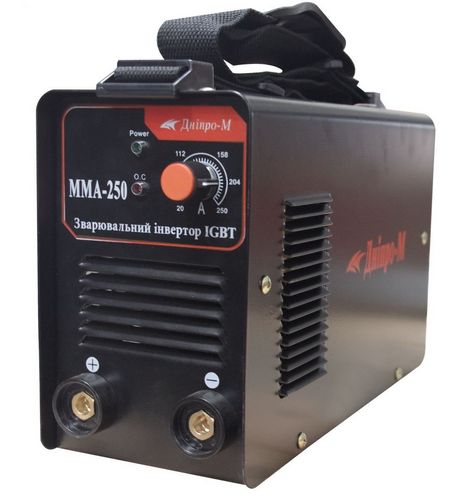

Что такое инвертор сварочный

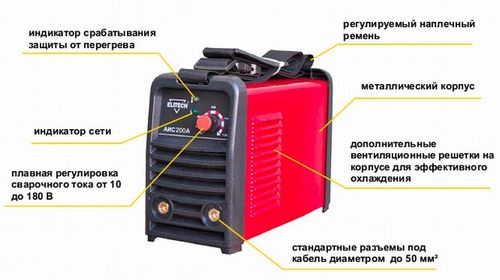

Сварочные инверторы — это один из самых современных видов сварочных аппаратов. Они практически полностью вытеснили из мастерских и гаражей трансформаторные устройства, выпрямители и генераторы.

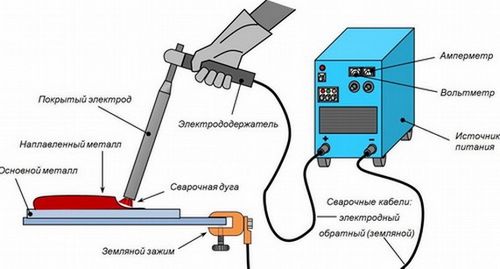

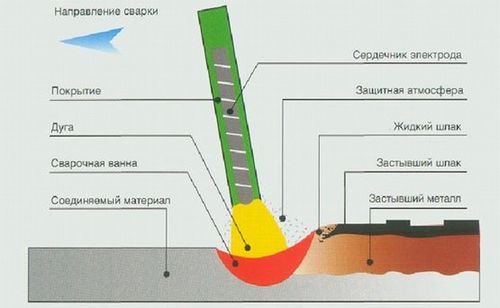

Принцип действия инвертора, как и любого другого сварочного аппарата заключается в выработке тока большой силы, способного возбудить и поддерживать сварочную дугу. Дуга, как известно, возникает между свариваемыми деталями и электродом, а расплавленный таким методом металл заполняет пустоты шва и образует прочнейшее соединение, которое ничем не отличается от монолитной детали. В классических сварочных аппаратах ток большой силы возбуждался в обычном трансформаторе, в инверторных же аппаратах для этого существует несколько другой способ, более современный и совершенный.

Принцип действия сварочного инвертора

Первые инверторы начали появляться на рынке еще в конце 70-х годов, но они уже имеют мало общего с новыми моделями, о которых мы говорим сегодня. Единственное, что осталось неизменным — небольшие габариты и исходное напряжение обычной бытовой сети или в некоторых случаях трехфазной сети 380 В. К тому же инверторы гораздо удобнее в работе, имеют более гибкие настройки, чем классические сварочные аппараты.

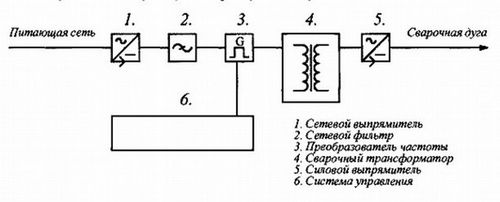

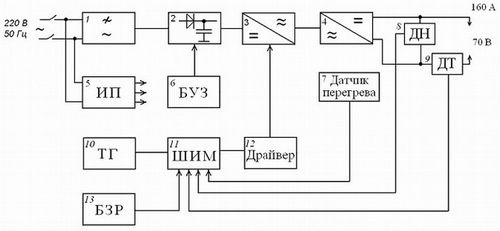

Сетевой ток в 220 В и с частотой 50 Гц не пригоден для создания сварочной дуги. Этот ток нужно преобразовать, как и напряжение, для получения возбуждающего и поддерживающего дугу напряжения. Сетевой ток попадает в блок выпрямителя, преобразуя переменный ток 220 В в постоянный, а затем он подается в инверторный блок. Здесь и начинается самое главное преобразование характеристик тока. Он трансформируется снова в переменный, но у же с частотой в десятки килогерц. Это происходит благодаря применению высокочастотных транзисторов и тиристоров.

После изменения частоты, ток попадает на трансформатор, который понижает напряжение за счет повышения силы тока. Именно на этом этапе проявляются преимущества высокочастотных трансформаторов по сравнению с низкочастотными старого образца. Старые трансформаторы работали с частотой 50 Гц, поэтому и были такими тяжелыми и громоздкими. Кроме того, львиная доля потерь тока уходила на нагрев низкочастотного трансформатора, а высокочастотные приборы греются в разы меньше, следовательно, имеют и меньшие потери. Это сказалось на стабильности работы и на КПД инверторов — в современных моделях он достигает 90%.

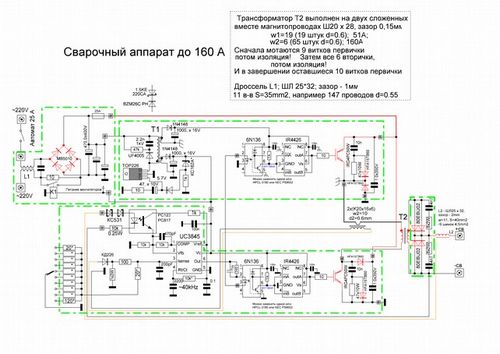

Теперь в работу вступает вторичный выпрямитель, который преобразует ток высокой частоты в постоянный, и этот ток уже подается непосредственно на электрод посредством сварочного кабеля. Это только основной принцип работы инвертора, поскольку в его схеме присутствуют микропроцессорные блоки, которые контролируют и позволяют регулировать характеристики тока в довольно широком диапазоне, адаптируя ток для сварки различных металлов в самых разных условиях. Приятной особенностью инверторного сварочного аппарата стала возможность изменения полярности, что позволило легко и просто сваривать алюминий. Электрическая схема инвертора показана на фото для примера.

Как выбрать сварочный инвертор

У всех сварочных инверторов есть свои преимущества перед старыми аппаратами, а разнятся они только по времени работы. То есть по способности держать сварочную дугу в течение определенного времени. Этим отличаются бытовые и профессиональные инверторы. Но плюсы у всех одни:

1. Небольшие компактные размеры. Благодаря применению высокочастотных трансформаторов удалось уменьшить как размеры, так и вес аппарата.
2. Стабильность в работе. Аппарат работает независимо от характеристик тока в сети и сам подстраивает нужные характеристики тока для стабильной работы.
3. Стабильная дуга. Регулируемая и стабильная дуга с низким уровнем пульсации позволит варить металл любой толщины и в любых условиях.
4. Простота в использовании.
5. Применение электродов любого типа, разнополярных электродов, электродов любой толщины и состава.
6. Высокий уровень защиты от перегрева и КЗ.
7. Возможность применения микропроцессорного управления.

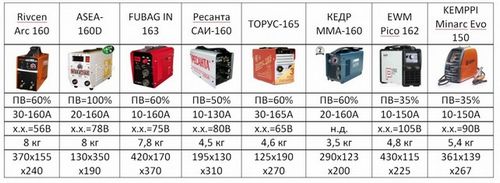

Рейтинги производителей и выбор модели

Цены на сварочные инверторы формируются уже не в нашей стране. Наиболее активным их производителем стала КНР, поэтому достигнуть их уровня цен и рентабельности может не каждое предприятие у нас в стране, да и качество китайских инверторов довольно стабильное. Ремонт сварочного инвертора, произведенного хоть у нас в стране, хоть в КНР, никаких проблем не вызывает, поскольку все компоненты, в принципе однотипны и производятся понятно где.

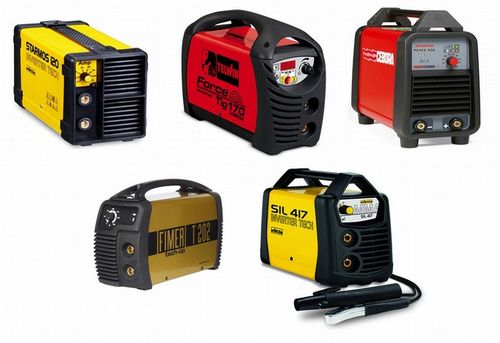

Говорить о лучших сварочных инверторах рейтингах продаж, уровне надежности можно только тогда, когда известные конкретные задачи, стоящие перед прибором. Если это инвертор для дома и нечастого использования, то в этом сегменте отлично себя показали Selco, Helvi из Италии, кореец Power Man. Средний инвертор с кириллицей на логотипе будет стоить порядка 10 тысяч рублей, а модели из Кореи, Италии и Франции могут стоить до 50 тысяч.

Выбирая модель, нужно четко знать задачи, которые ставятся перед прибором, тогда можно избежать лишних затрат и купить такой инвертор, который будет полностью удовлетворять домашнего мастера или прожженного профи.
