Амперметр — это прибор для измерения силы тока в электрической цепи, выраженной в амперах. При этом каждый амперметр спроектирован для измерения конкретных величин. В данной статье я хочу поделиться информацией о структуре таких измерительных приборов и их разнообразных типах.

Всё про амперметры - конструкция
Амперметры цифровые и аналоговые

Амперметры делятся на два больших класса:

1. Аналоговые.

2. Цифровые.

Давайте поговорим об аналоговых измерителях, которые еще также именуются стрелочными:

Аналоговый Амперметр

Аналоговый амперметр

Работают такие приборы благодаря магнитоэлектрической системе, которая работает следующим образом:

В корпусе Амперметра располагается катушка из тончайшей проволоки, расположенной среди постоянных магнитов и связана со специальной пружиной.

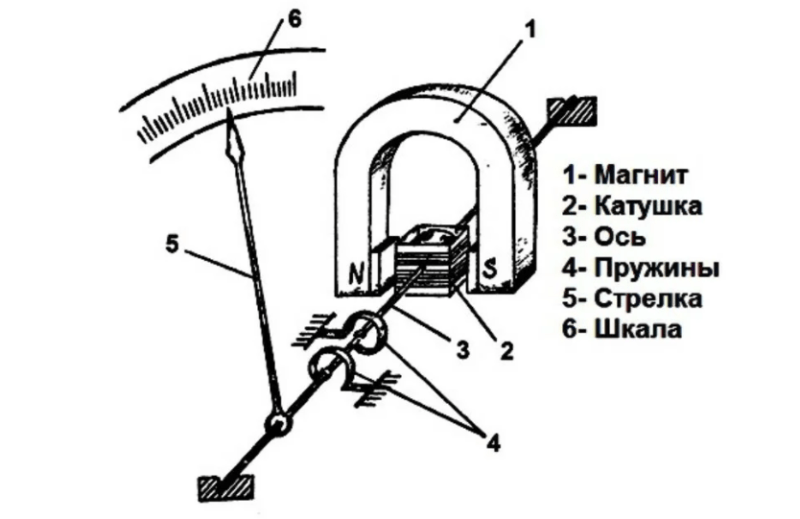

Принципиальное устройство амперметра

Как только через катушку начинает протекать электрический ток, то вокруг нее формируется электромагнитное поле, которое вступает во взаимодействие с магнитным полем постоянных магнитов, и катушка меняет свое положение под действием вращающего момента, а прикрепленная пружина тормозит ее.

Как только моменты вращения и торможения уравновешиваются катушка замирает, а вместе с ней и стрелка, которая указывает пропорциональное значение тока, который сейчас проходит через измерительный прибор.

Всё про амперметры - конструкция
Показания амперметра зашкаливают

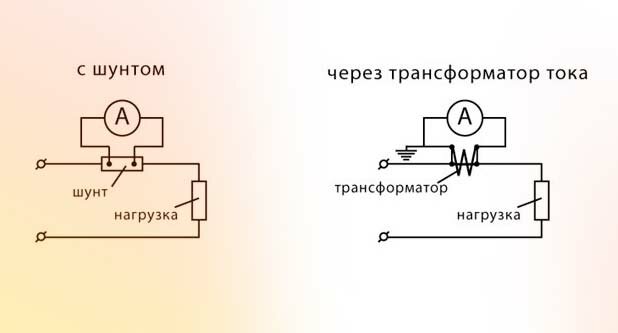

Иногда для повышения предела измерений в цепь с амперметром включается резистор, параметры которого просчитываются заранее. И такой резистор называется — шунтирующим.

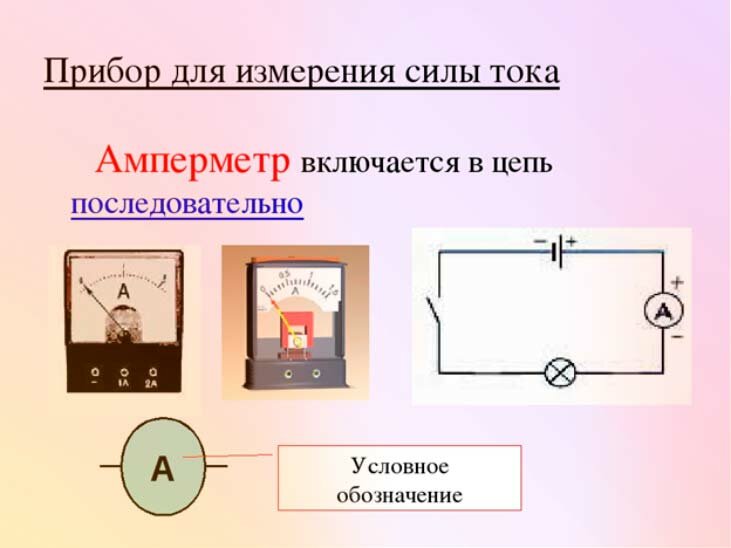

Амперметр монтируется в цепь последовательно (в разрыв), поэтому для него крайне важно внутреннее сопротивление и чем меньше оно будет, тем лучше.

Ведь если внутреннее сопротивление амперметра будет велико, то он (амперметр) для существующей сети, является резистором, что приведет к снижению тока в цепи и его данные не будут соответствовать реальным параметрам.

Внутреннее сопротивление учитывается при производстве амперметра и с учетом его настраивается система магнитов и пружины.

Амперметр класс точности 2.0

К несомненным плюсам аналоговых измерителей относится то, что для их функционирования не требуется отдельное питание и они работают от непосредственно протекающего тока, но минусом является то, что такие измерители довольно инерционны.

То есть мы видим величину протекающего тока не сразу, а с задержкой, которая связанна с тем, что внутренней системе требуется некоторое время для принятия равновесия.

Цифровой амперметр

Такой тип амперметра представляет собой более сложную конструкцию, в состав которой входит аналого-цифровой преобразователь (АЦП), где происходит преобразование силы тока в цифровые данные, отражающиеся на ЖК-дисплее.

Цифровой амперметр

Такие измерители не имеют такого недостатка как инерционность, и скорость выдачи информации напрямую связана с частотными характеристиками установленного процессора. В достаточно дорогих экземплярах частота обновления может составлять 1000 и более обновлений в минуту.

К минусу таких амперметров относят то, что для их нормальной работы требуется отдельное питание. Конечно, есть амперметры, использующие цепи питания сети, но из-за своей дороговизны довольно редки.

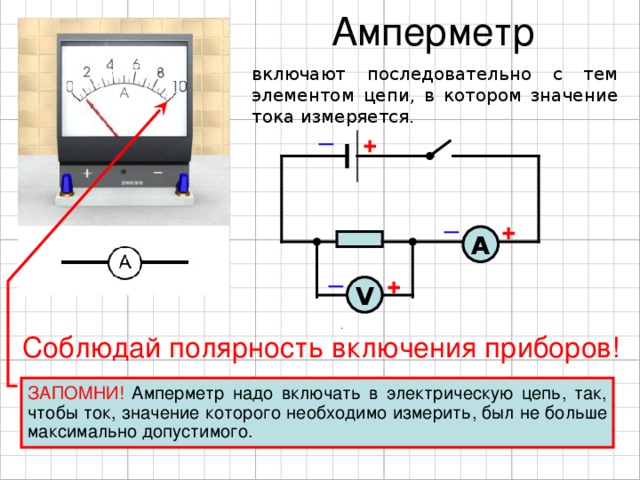

Амперметр: что измеряет, как включается

Кроме этого измерители подразделяются на амперметры:

— для подсчета постоянного тока.

— для подсчета переменного тока.

Многофункциональный промышленный амперметр

Конечно, в доме отдельно амперметр практически никому не нужен, но если вам нужно измерять силу тока, то лучше всего будет приобрести мультиметр с возможностью измерения постоянного и переменного тока и кучей других полезных функций. Лично я покупал вот здесь.

Это все, что я хотел вам рассказать про амперметры, их устройство и разновидности. Если вам понравилась статья, тогда оцените ее лайком и спасибо, что уделили свое внимание!
