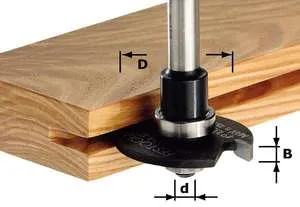

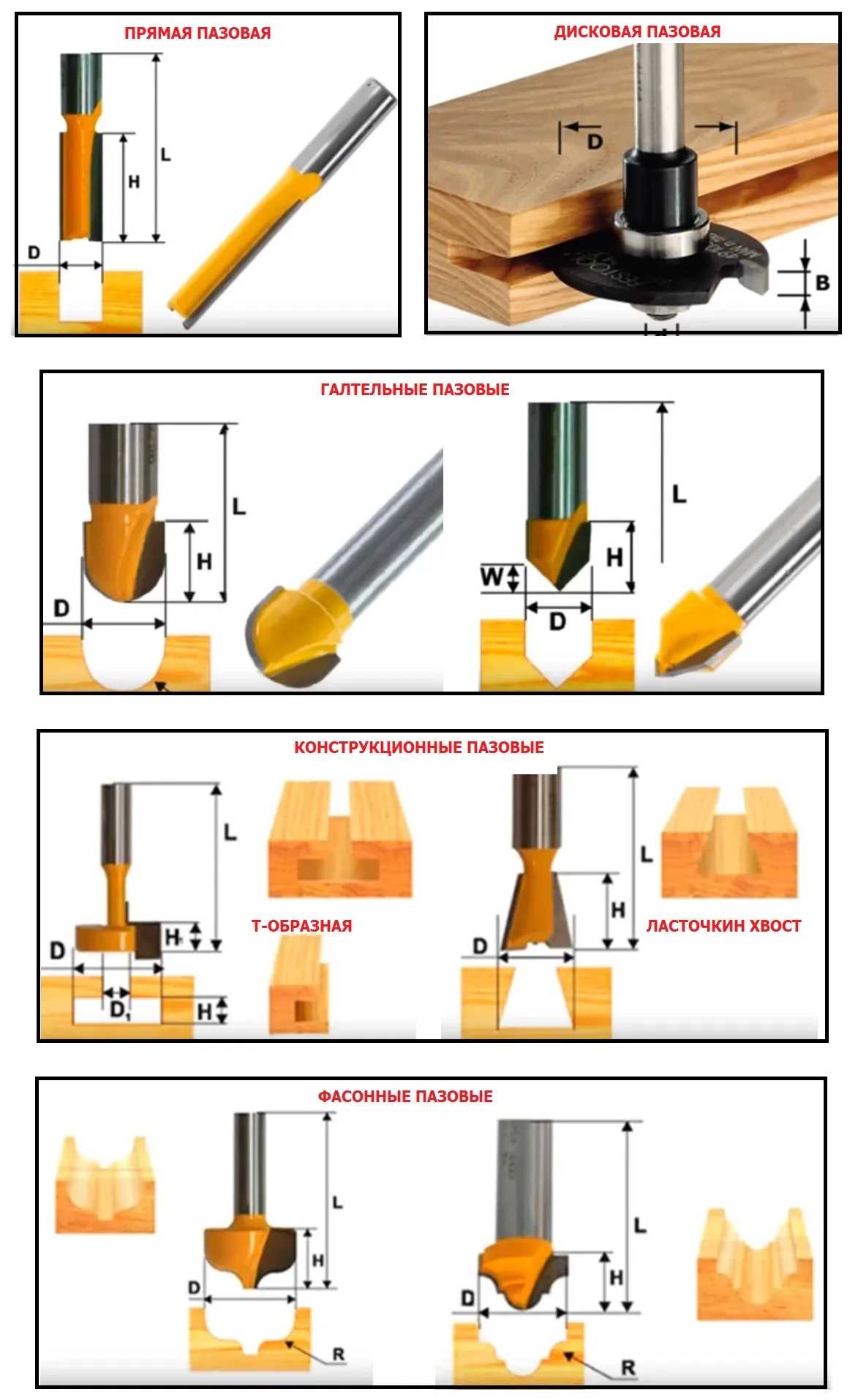

  • Виды пазовых фрез и их назначение

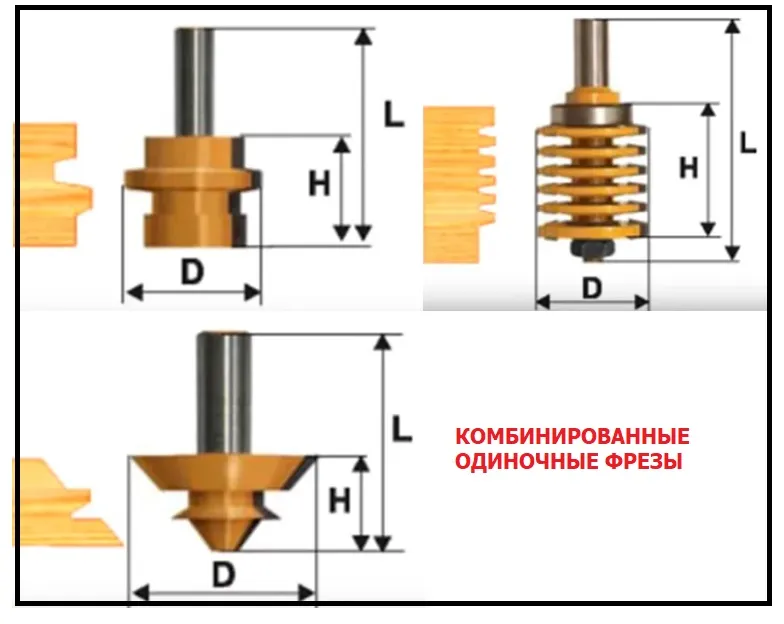

  • Виды комбинированных фрез и их назначение
• Направляющая шина
• Творчество без границ
• Основные типы насадок

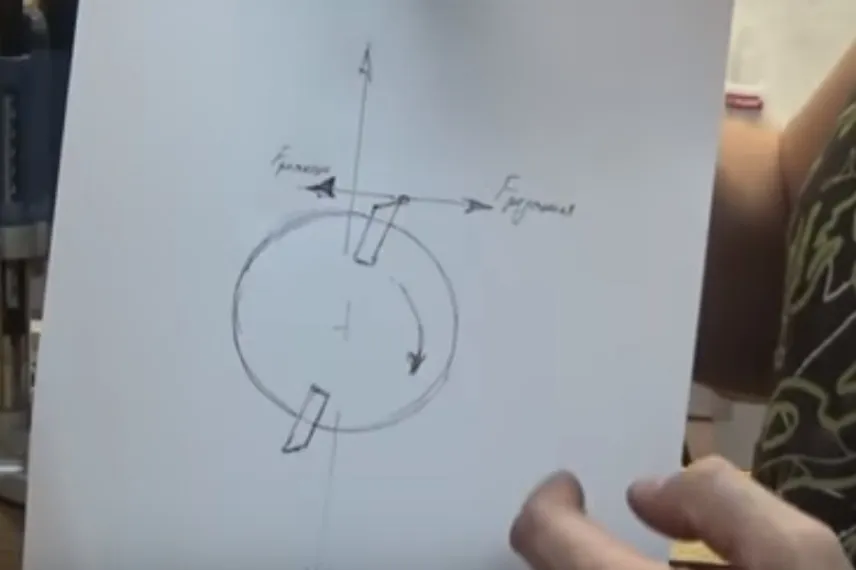

• Фрезер во время работы уводит в сторону. Это следует учитывать

Как правильно выставить глубину фрезерования

Выставление глубины фрезерования производится в два этапа.

Выставление нулевой точки

Чтобы выставить глубину фрезерования, следует, прежде всего, выставить нулевую точку. А потом, отталкиваясь от нее, можно выставлять и необходимую глубину. Нулевой точкой мастера называют такое положение фрезы, когда ее конец касается поверхности обрабатываемой заготовки.

Ориентируясь лишь по шкале, такую точку задать невозможно. Это объясняется тем, что при установке фрезы мы никогда не знаем точно, на какую глубину мы ее вставили и какова точная длина этого инструмента.

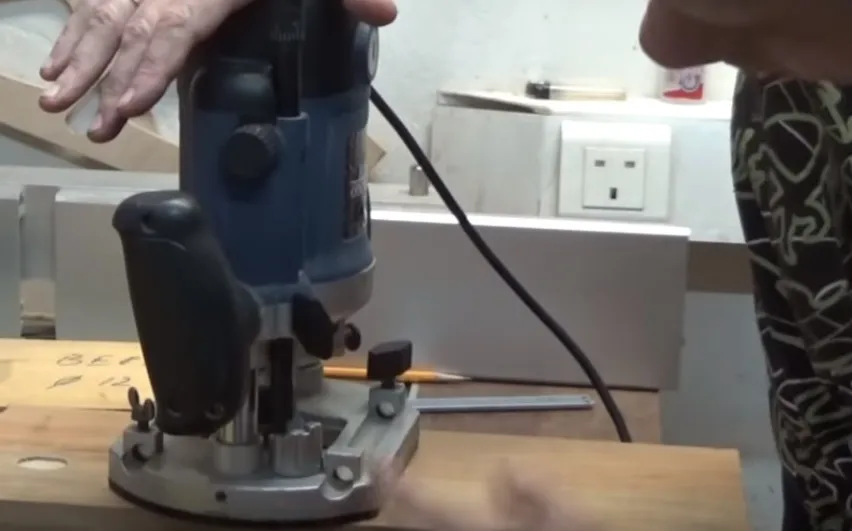

Для определения нулевой точки фрезер следует опустить до момента касания и зафиксировать его в этом положении при помощи специального фиксатора, имеющегося на любом фрезере.

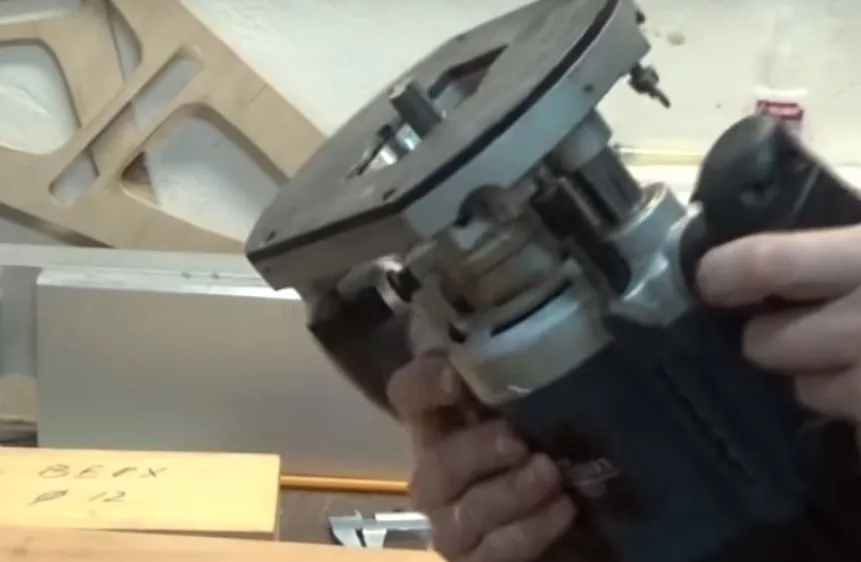

Для установки глубины погружения фрезера используется специальный упорный штифт. На него нанесена шкала грубой настройки. Через тело штифта проходит винт точной подстройки со шкалой, расположенной в верхней его части. Винт снабжен рукояткой, позволяющей вкручивать его или выкручивать. Причем нижняя его часть передвигается соответственно.

Винт снабжен резьбой М6 с шагом 1 мм. Это значит, что один оборот регулировочного винта добавляет или убавляет 1 мм глубины фрезерования. Поворачивая головку винта на доли полного оборота, можно с высокой точностью выставлять необходимую величину.

Основные приемы фрезерования выполняются так…

На корпусе шкалы имеются отметки в виде стрелочек. Желательно, чтобы они были совмещены с каким-то круглым делением. Для этого головку винта тонкой настройки нужно повернуть так, чтобы его нижняя часть уперлась в револьверный упор. При продолжении вращения головки винт начинает перемещать шкалу. Так и подбирается ее удобное положение. После этого шкалу необходимо зафиксировать.

В таком положении фрезер выставлен в ноль. В ноль также выставлена и его шкала.

Если расфиксировать фрезер и поднять его, а затем вновь опустить, то острие регулировочного винта не даст инструменту опуститься ниже ранее настроенного положения, которое мастера называют нулевым.

Настройка глубины фрезерования

Теперь можно выставлять и глубину фрезерования. Допустим, эта величина должна составлять 2 мм. Для ее выставления следует сделать 2 полных оборота головки винта точной настройки. После такой настройки фрезер обеспечит глубину выемки в 2 мм.

Если проверить глубину выполненного фрезерования, то вполне может обнаружиться небольшая погрешность. Она обусловлена тем, что при опускании фрезера для начала работы кончик фрезы может слегка промять обрабатываемую древесину.

Чтобы правильно выбрать фрезер, воспользуйтесь этими советами!

Какой может быть максимальная глубина фрезерования за один проход

Это, конечно, в значительной степени зависит от диаметра фрезы. Чем он больше, тем большую нагрузку можно прилагать к фрезе. Однако не стоит забывать и тот факт, что с увеличением размеров фрезы увеличивается и нагрузка на фрезер. С другой стороны, если взять тонкую фрезу и попытаться выполнить ею глубокий заход, то она может легко сломаться в районе шейки.

ВНИМАНИЕ!!!
Чтобы этого не происходило, глубину фрезерования за один проход следует выбирать из расчета 1/3 от диаметра фрезы. Именно этим правилом руководствуются настоящие мастера.

Приспособления и как ими пользоваться

Вместе с фрезером используются два простых приспособления – параллельный упор (направляющая) и циркуль. Они входят в комплект поставки с большинством моделей.

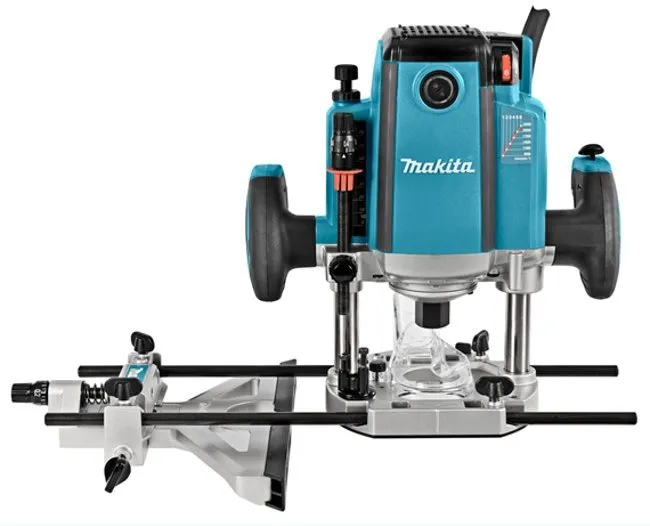

Параллельный упор

Это планка, которая крепится на двух пластинах или круглых стержнях, которые вставляются в проушины на опорной платформе фрезера и фиксируются винтами с барашками. Планка движется по одной стороне заготовки, фреза обрабатывает другую сторону.

Планка не дает отходить фрезеру в одну сторону, наружу. При это фрезер может «нырнуть» вглубь заготовки, если фреза без ограничительного подшипника внизу.

Параллельный упор (направляющая) используется только при обработке заготовок с ровными сторонами (обрезная доска или брусок). Есть ограничения для использования по ширине заготовки:

• на слишком широкую заготовку не хватает длины пластин;
• на узких заготовках, не выходящих за край платформы, планка не достает до заготовки.

Потому применяется достаточно редко.

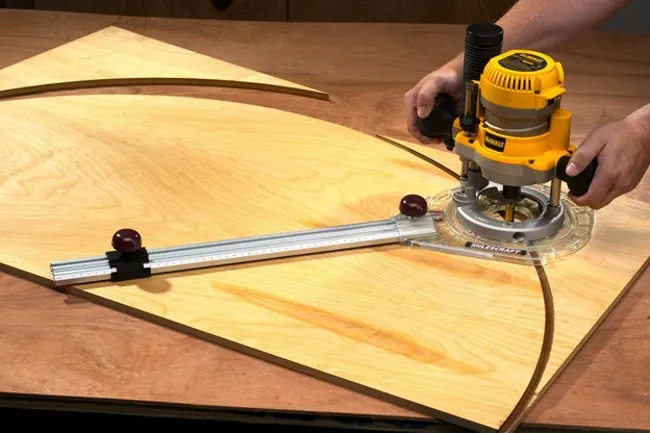

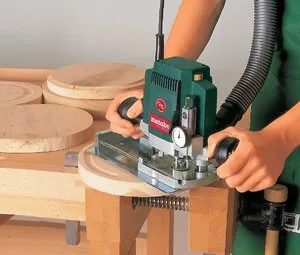

Циркуль

Вставляется в проушины платформы так же, как и параллельный упор, но имеет не две, а одну платину (штырь). На конце – центрующий заточенный конус (игла). Применяется для поверхностной выборки кругов и полукругов.

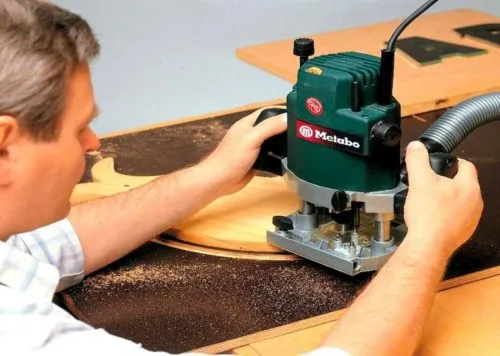

Иногда фрезером делают сквозную выборку, то есть вырезают круг полностью за несколько проходов, а затем обрабатывают круг кромочной или профильной фрезой. Способ подходит для изготовления дверных и прочих арок, нанесение орнаментов с полукруглыми и круглыми элементами.

Когда не хватает длины пластины (штыря) для работы с большими диаметрами, делают самодельные циркули нужной длины.

Иногда фрезер используют в стационарном положении, монтируя его в стол фрезой вверх. Но стол нельзя считать приспособлением, это отдельная конструкция.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

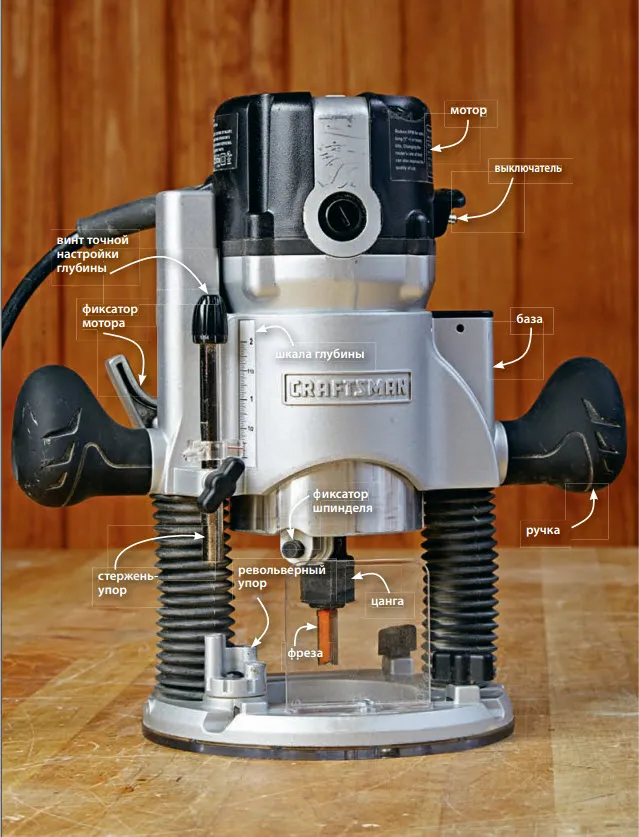

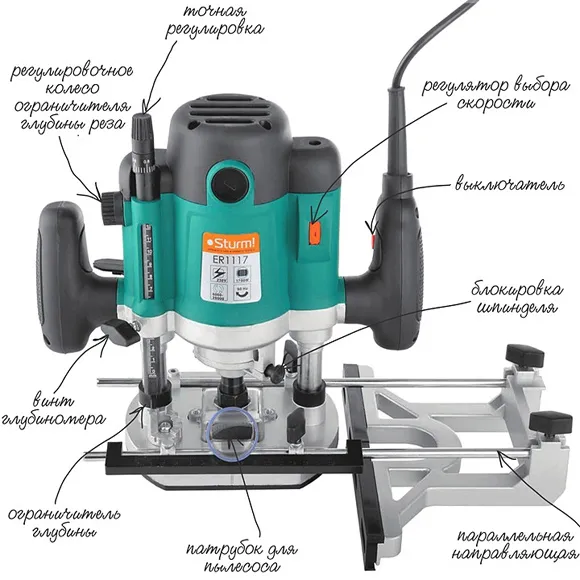

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

• За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
• За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

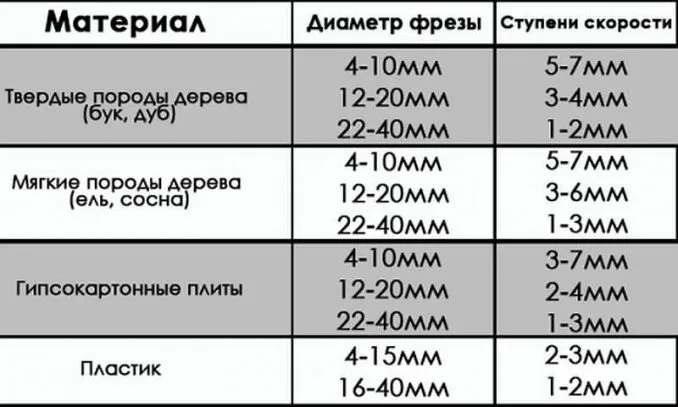

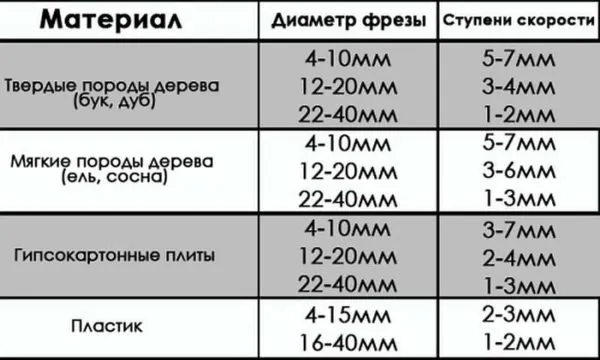

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

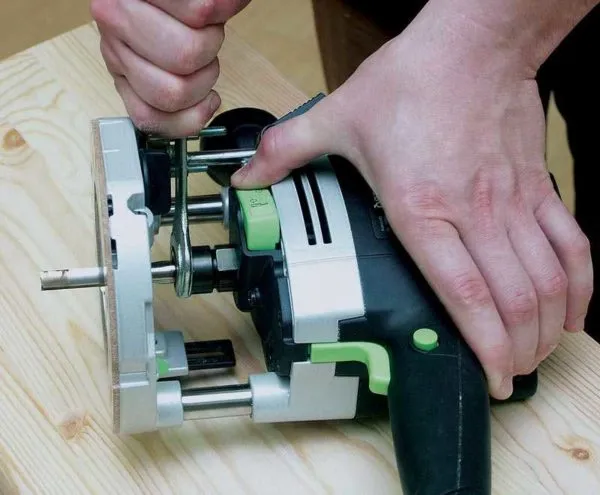

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

• Инструмент следует установить на ровную поверхность, после чего освобождают зажимы и рукой нажимают на фрезу, чтобы она уперлась в поверхность.
• Открутив фиксатор, освобождают револьверный упор.

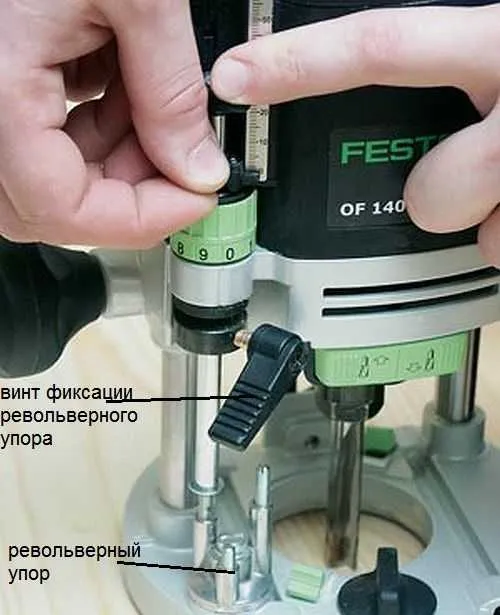

  Выбор ножки револьверного упора.
• Выбирается та ножка, которая соответствует глубине фрезерования, после этого, диск с ножками устанавливается в правильное положение.
• При этом, винт не фиксируется, а планка удерживается пальцем. После этого перемещается подвижный указатель, чтобы его показания совпали с нулевой отметкой.
• Затем штанга поднимается до метки, которая соответствует глубине фрезерования и лишь затем, опускают фиксатор револьверного упора (фото ниже).

Таким образом, заготовка выфрезеруется на заданную глубину.

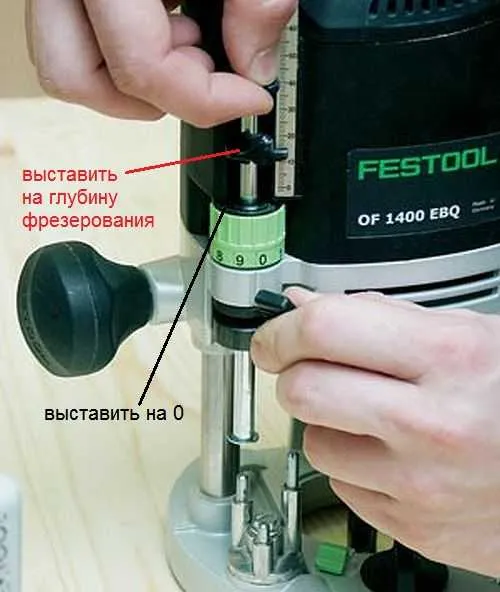

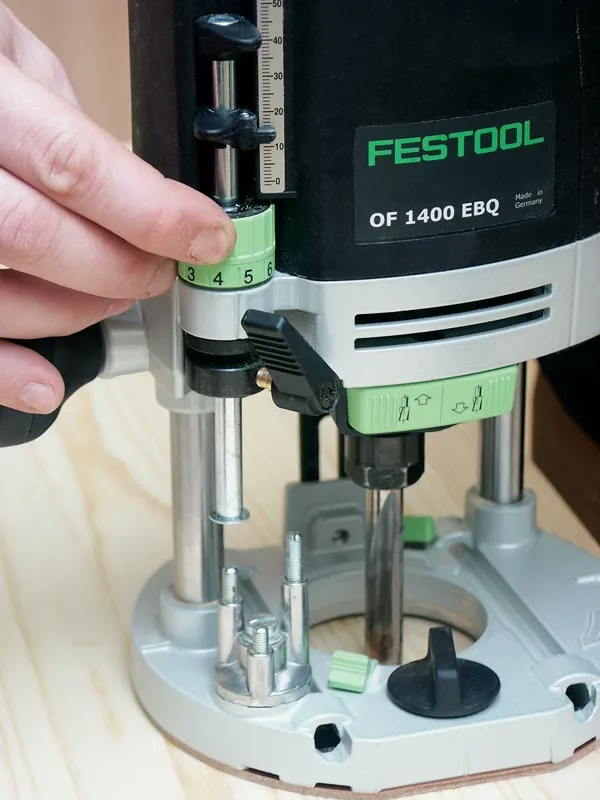

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Как настраивать фрезер для работы с фрезами различных диаметров

Если речь идет о тонкой фрезе, то следует использовать головку точной настройки, о которой мы писали выше.

Если используются фрезы большого диаметра более 10 мм, то можно пользоваться револьверным упором. Как же это делается? Рассмотрим это на конкретном примере. Допустим, диаметр используемой фрезы составляет 16 мм, а итоговая глубина фрезерования должна составить 14 мм. Производятся следующие операции:

1. Фрезер выставляем на нулевую отметку.
2. Опускаем штифт до касания с револьверным упором.
3. Выставляем какую-то целую величину.
4. Если имеется небольшой люфт над упором, то следует немного поджать с помощью винта тонкой настройки и зафиксировать.
5. Разблокируем шкалу грубой настройки и поднимаем ее на 14 мм.

Таким образом, зазор между штифтом и револьверным упором увеличивается на нужные нам 14 мм. И если мы опустим фрезер, то фреза выступить за пределы его подошвы на 14 мм.

Вполне понятно, что такую большую величину профрезеровать за один проход невозможно. Поэтому следует воспользоваться возможностями револьверного упора, который позволяет регулировать глубину погружения с шагом 3 мм. На упоре имеются ступеньки, которые дают возможность постепенно, проход за проходом, выставлять все большую глубину погружения. Дополнительной точности можно добиться, используя винт точной подстройки.

ВНИМАНИЕ!!!
Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение. Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

• Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
• Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
• Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
• Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
• Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
• Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
• Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
• Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Подготовка и настройка инструмента

Для начала приготовьте обрезки древесины, на которых вы будете тренироваться.  Лучше, чтобы они были из мягких пород. Итак, вы держите в руках  фрезер. Не спешите сразу включать сетевой кабель. Сначала нужно установить фрезу в цангу, потом с усилием затянуть ее ключом. Фиксатор шпинделя – кнопка, на которую нажимают во время замены режущего инструмента, упрощает эту задачу. При его отсутствии пользуются еще одним ключом. Обрабатываемая заготовка должна быть хорошо закреплена. Ставим на нее фрезер и давим на рукоятки вниз, пока фреза не коснется обрабатываемой поверхности. Это положение нужно зафиксировать с помощью зажимного рычага. Он расположен  рядом с рукояткой – не снимая руки, его  можно легко переместить пальцем.

Первая настройка – глубина фрезерования. Регулятор  глубины расположен вдоль одной из направляющих. Его нужно опустить в нижнюю точку ограничителя  – револьверного упора. Теперь надо выставить указатель на нулевую отметку шкалы. После этого штангу поднимают до нужного значения глубины фрезерования и фиксируют регулятор в этом положении. При наличии колесика глубину устанавливают с максимальной точностью. Отпускаем зажимной рычаг, и корпус поднимается вверх. Когда мы начнем фрезеровать, инструмент будет погружаться на нужную глубину.

Вторая настройка – скорость. Ее выбирают в зависимости от вида материала и размера фрезы. Чем больше диаметр режущего инструмента, тем ниже скорость. От выбранного режима зависит качество обработки. Если скорость слишком высокая, то края получатся неровными. В таблице мы приводим используемый диаметр оснастки и скорость вращения фрезы.

Зависимость диаметра фрезы и скорости ее вращения от обрабатываемого материала

Материал	Диаметр фрезы, мм	Скорость, об/мин
Твердая древесина	4 – 10	20 000 – 28 000
12 – 20	15 000 – 20 000
22 – 40	10 000 – 15 0000
Мягкая древесина	4 – 10	20 000 – 28 000
12 – 20	15 000 – 20 000
22 – 40	10 000 – 15 000
Искусственные материалы	4 – 15	13 000 – 16 000
16 – 40	10 000 – 12 000

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

•
  фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

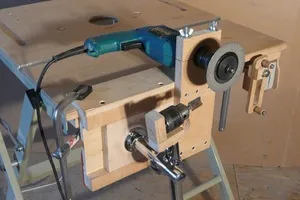

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

1.
   Собрать простой деревянный стол, состоящий из столешницы и ножек.
2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

• прикрепить шаблон к заготовке, применяя тонкие гвоздики;
• установить и зафиксировать глубину погружения фрезы в древесину;
• установить копировальную втулку на фрезерный механизм;
• фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

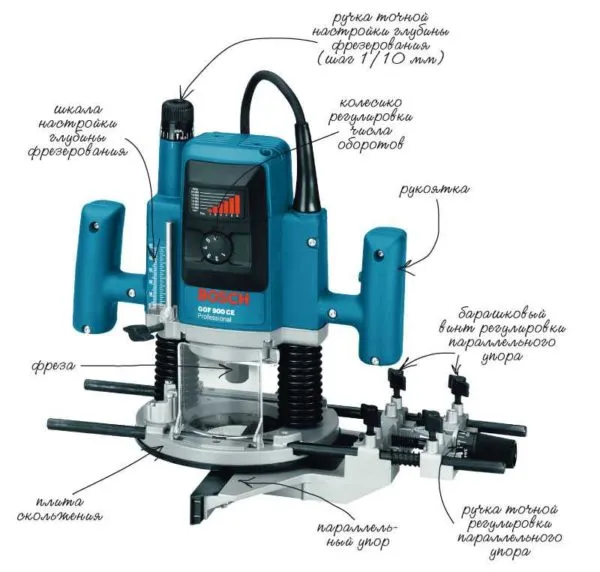

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

• Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
• Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

Уход

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

• Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
• Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

• В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
• Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
• Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

Выставляем глубину на шкале

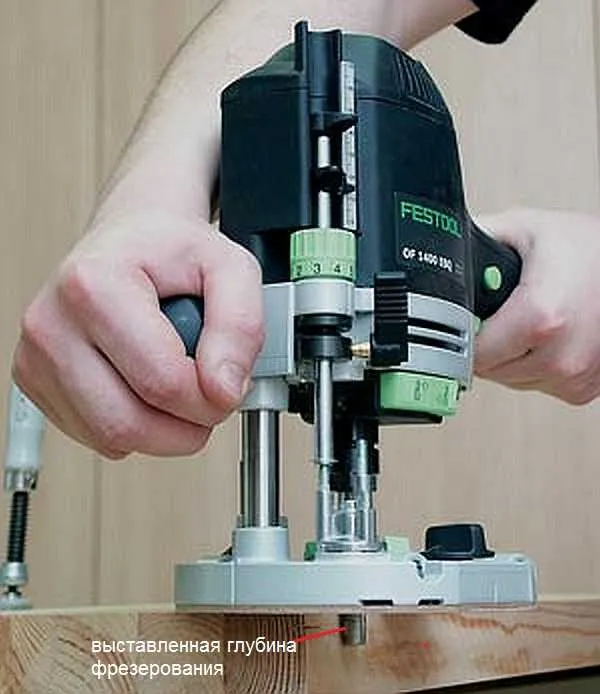

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

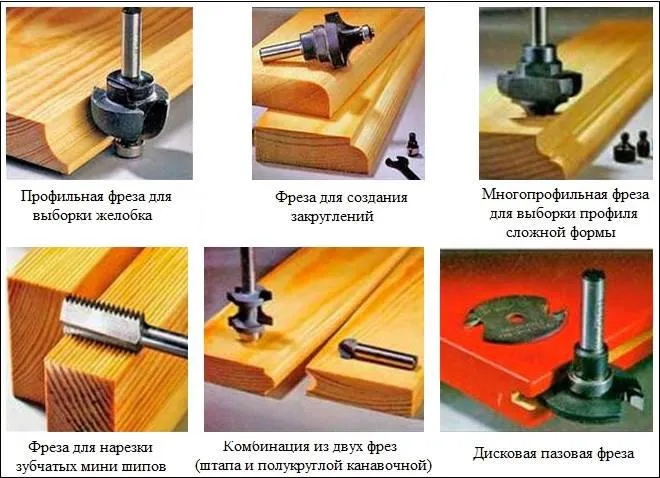

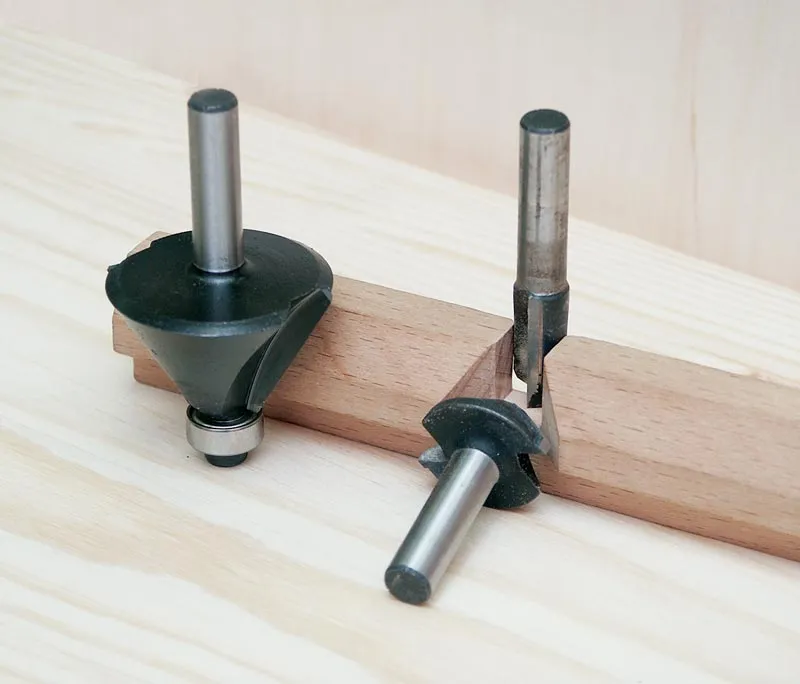

Фрезы

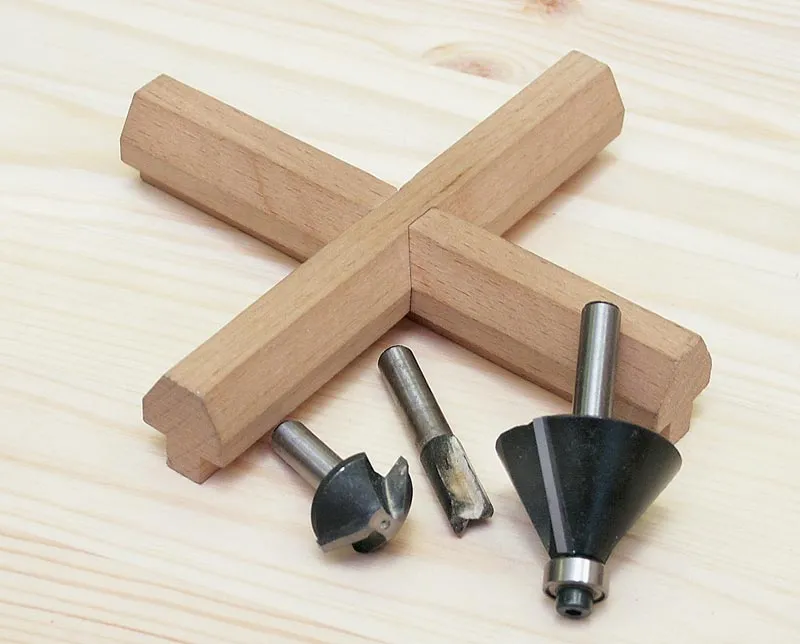

Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.

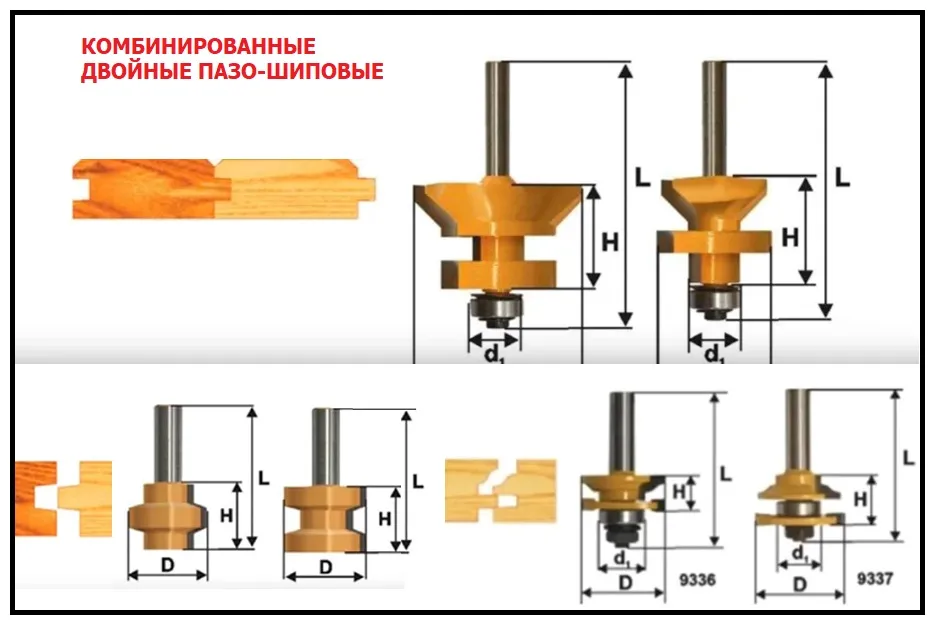

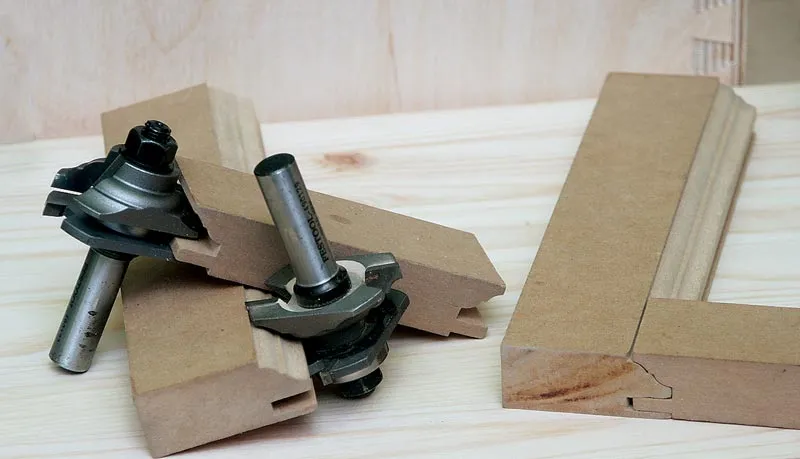

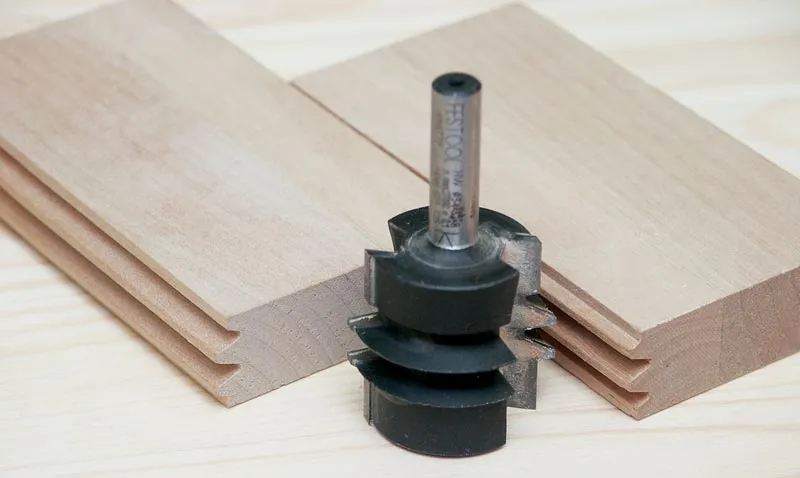

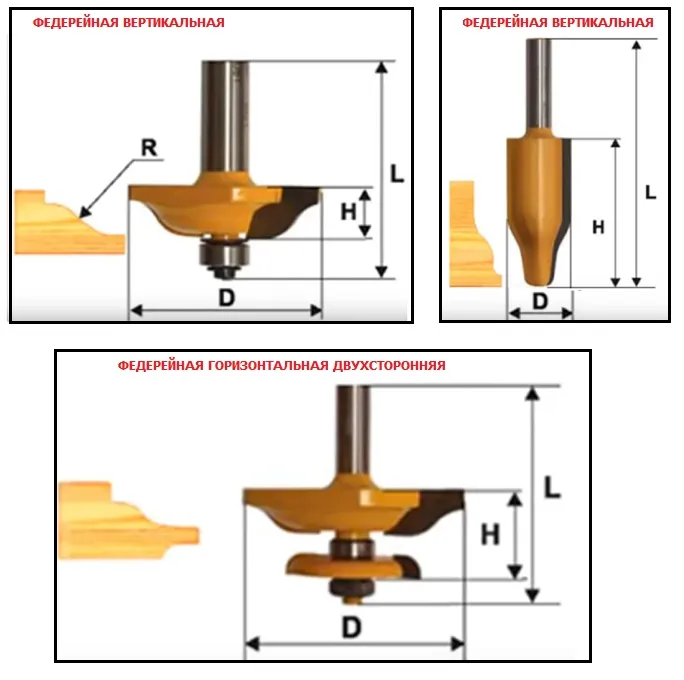

Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).

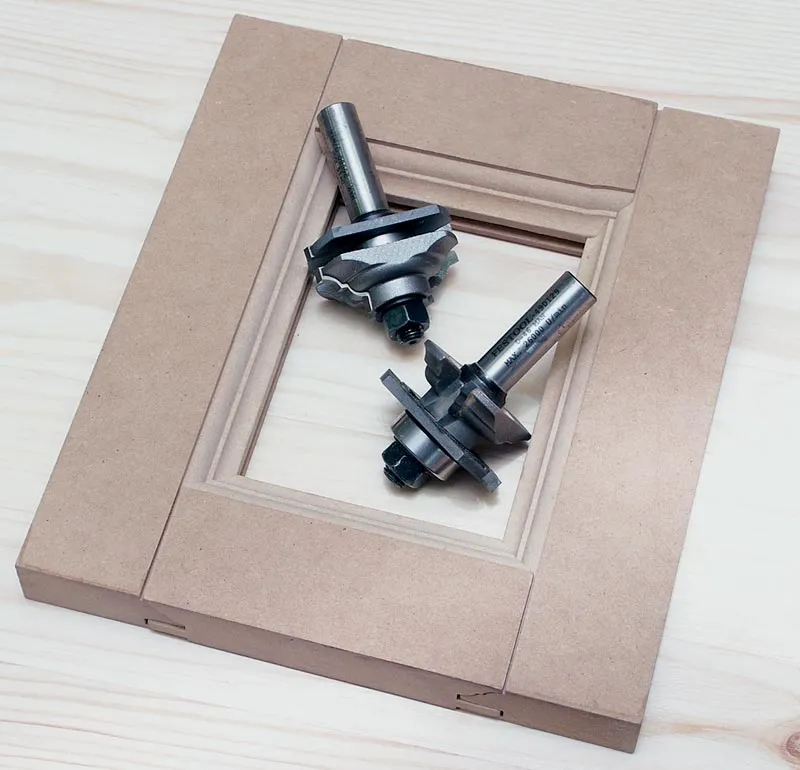

Специальные фрезы, необходимые для изготовления переплета.

Специальные фрезы, необходимые для изготовления переплета.

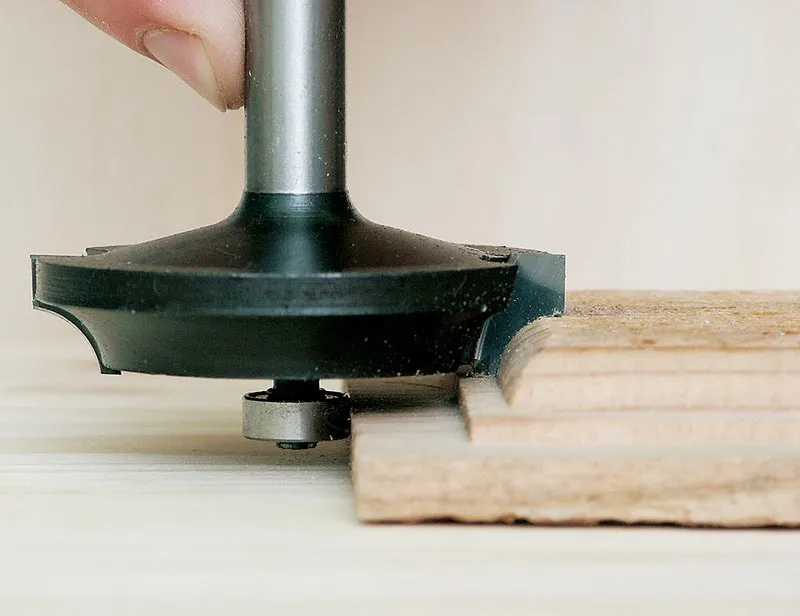

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

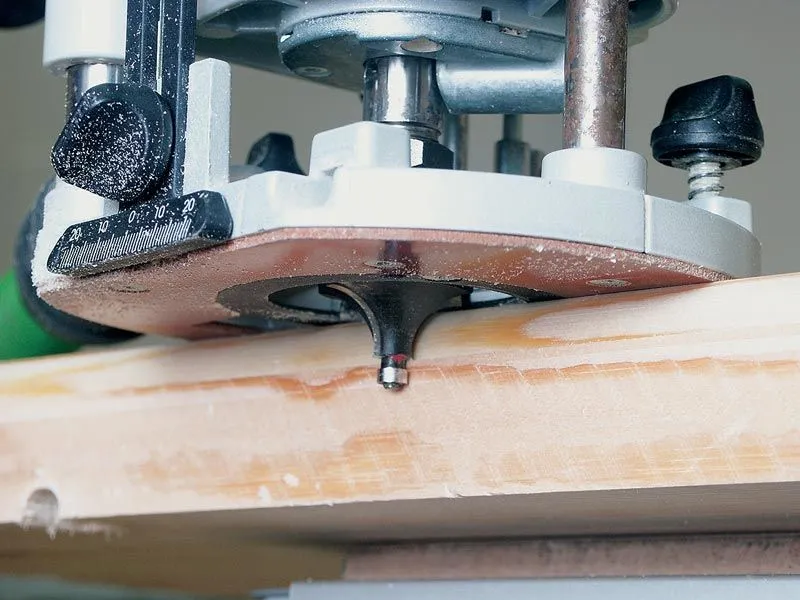

Обработка кромок с использованием шаблонов

Для выполнения кромочной обработки дерева, специалисты рекомендуют использовать шаблоны. Ниже можно ознакомиться с особенностями обработки крайних частей изделия.

Если ширина детали не более длины режущей кромки

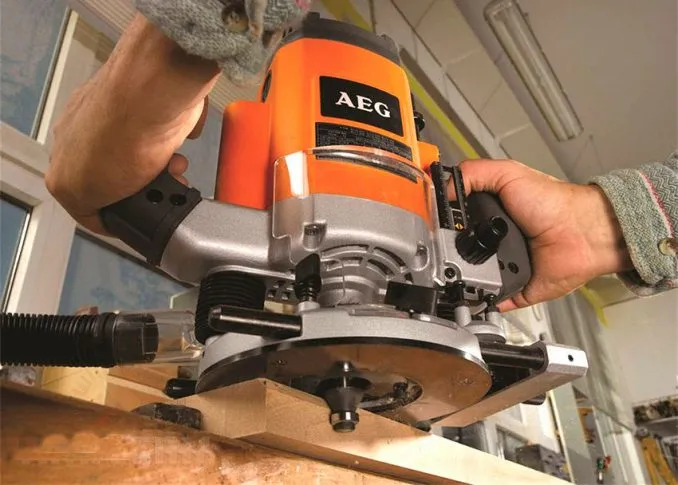

Образец надежно монтируется к столу. Фреза устанавливается таким образом, чтобы ролик мог перемещаться по шаблону, а фреза по обрабатываемой поверхности. Дальше нужно будет определиться со скоростью перемещения. После того как инструмент будет включен, нужно аккуратно передвигать его по заготовке. Можно не только тянуть аппарат для обработки дерева, но и осторожно его толкать.

Ширина больше длины режущей части

После первого прохода заготовку нужно снять и выполнить повторный проход. Обработанная часть может выполнять функции заготовки. Подшипник нужно направить по обработанной поверхности. В случаях, когда режущей части вновь не хватает, следует выполнить дополнительный проход.

На заключительном этапе обрабатываемое изделие переворачивается лицевой стороной вниз. Деталь фиксируется струбцинами. Мастеру понадобится фреза с подшипником на конце, который будет перемещаться по обработанной поверхности. Таким образом, можно проводить обработку толстых деталей.

Получение фигурной и криволинейной кромки

Для того чтобы фигурная кромка получилась красивой важно хорошо обработать заготовку. На ней не должно быть трещин, скосов, неровных крайних частей. Это позволит избежать появления изъянов во время фрезерования.

Важно! При необходимости создать криволинейную заготовку, рекомендуется провести черновую обработку, приблизив профиль изделия к желаемому образцу.

Дальше выполняется чистовая обработка крайних частей, в ходе которой нужно использовать шаблоны и быть максимально внимательным.

Попутное фрезерование используется редко, только в том случае, когда возникает вероятность получения отщепы

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

• Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
• Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
• Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
• Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
• Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Виды комбинированных фрез и их назначение

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

Обратите внимание, что данный вид снабжен подшипником для того, чтобы можно было фрезеровать не только по прямой, но и по радиусу, шаблону любой криволинейной формы.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

• Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
• Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Фрезер во время работы уводит в сторону. Это следует учитывать

В ходе фрезерования фрезер немного утягивает в сторону. Почему? Дело в том, что фреза всегда вращается по часовой стрелке. Во время реза ее режущие кромки оказывают воздействие на материал. А тот, в свою очередь, оказывает противодействие и отталкивает фрезу вместе с фрезером в противоположную сторону.

Данный нюанс следует учитывать при работе с фрезером. Особенно важно это принимать во внимание при работе с параллельным упором. Поскольку фрезер будет тянуть или к кромке детали, или удалять от нее. Это зависит от направления движения инструмента.

Физических сил для удержания фрезера и придания ему правильного направления движения никогда не хватает. Поэтому-то для выполнения прямых резов следует пользоваться параллельным упором.

Источники

• https://allremont59.ru/instrumentyi-materialyi/technika-instrumenti/frezer-dlya-nachinayushhih/
• https://benzopilok.ru/rabota/chto-mozhno-sdelat-frezerom-po-derevu-v-domashnih-usloviyah.html
• https://stroyday.com/rabota-ruchnym-frezerom-po-derevu/
• https://2lzz.ru/elektroinstrument/frezer/rabota-ruchnym-po-derevu
• https://www.vseinstrumenti.ru/instrument/frezery/articles/373/
• https://pochini.guru/sovety-mastera/uroki-rabotyi-frezerom
• https://stroychik.ru/tools/rabota-ruchnym-frezerom-po-derevu
• https://mastremont.ru/kakie-operacii-mozhno-sdelat-s-pomoshchyu-ruchnoj-frezernoj-mashiny/
• https://DomZastroika.ru/instrumenty/chto-mozhno-sdelat-frezerom-po-derevu-v-domashnikh-usloviyakh.html
• https://delay-shkaf.ru/chto-mozhno-delat-frezerom-vruchnuyu-domashnemu-masteru/
• https://master-pmg.ru/dom-oborudovanie/chto-mozhno-delat-frezerom.html
• https://delta-instrument.ru/tehnospravka/kak-rabotat-frezerom.html
• https://remboo.ru/instrumenty/rekomendatsii-i-instruktsiya-po-rabote-s-ruchnyim-freyzerom.html

Как париться в бане с пользой для здоровья?

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ

Париться в бане с целью получения пользы для здоровья можно следующим образом:

1. Следует выбрать подходящую температ
