Исследование физических аспектов феномена «Фонтан Герона»

МОУ «Силинская ОШ»

Исследовательская работа по физике

«Фонтан Герона»



Работу выполнил:

Рыжов Роман,

8 класс.

                                                                                                           Руководитель:

Сазанова А.Е.,

учитель физики.

с.Силино,2020 г.

Оглавление

Введение————————————————————————————-3
1. Фонтан Герона—————————————————————————5
2. Структура фонтана Герона————————————————————6
3. Устройство фонтана Герона ———————————————————-6
4. Применение фонтана Герона———————————————————-6
5. Изготовление фонтана Герона———————————————————7
6.Проведение и результаты экспериментов——————————————-8
7. Исследование влажности воздуха—————————————————-8
Заключение———————————————————————————10

Введение

    Говорят, есть три вещи, на которые можно смотреть бесконечно – огонь, вода и звезды.



Вода возле водоемов всегда пропитана свежестью, чистотой и прохладой. Вероятно, каждый замечал, насколько легче дышится рядом с водой, как уходит усталость и раздражение, как бодрствует и, в то же время, умиротворяет наличие моря, реки, озера или пруда.

Фонтан Герона, по сути, воплощает этот ощущения, позволяя воде оживить и освежить воздух вокруг.

   Конечно же, мы не всегда можем позволить себе отправиться на берег ручья или горного водопада. Но ни в одном здании, будь то офис, кинотеатр или дворец культуры, я не встречала даже маленьких декоративных фонтанов.

   Но можно самому изготовить «комнатный фонтан», который улучшит микроклимат в доме, за счет того, что увлажнит воздух, подарит нам радость, ощущение уюта и комфорта. Движущаяся вода, которая тихонько плещется или брызжет вверх, окажет успокаивающее воздействие на слух, зрение и психику.

   Основная цель данного проекта: собрать модель фонтана и выяснить, от каких физических параметров зависит высота струи в нем.

   Поставленная цель предусматривает решение следующих задач:

1. Подобрать, изучить и обработать различные источники информации по данному вопросу.
2. Изучить принцип действия фонтана Герона.
3. Организовать и провести эксперименты, в ходе которых установить зависимость высоты струи фонтана от различных параметров.
4. Исследовать влажность воздуха с действующим изготовленным в домашних условиях фонтаном.
5. Сделать необходимые выводы.
6. Познакомиться с историей и назначением фонтанов.

Гипотеза: Я предполагаю, что изучив устройство и принцип работы фонтана Герона, я смогу собрать модель фонтана.

Практическая значимость: собрав и изучив модель фонтана, в дальнейшем на основе предложенной идеи с использованием дополнительных средств можно будет изготовить фонтан на дачном участке или в загородном доме. Зона отдыха есть в любой квартире, и, конечно же, её украшением может стать фонтан.

   Такой фонтан может также украсить холл школы, офиса или больницы. Фонтаны необходимы человеку, т.к. они: экономичные увлажнители воздуха, благоприятно влияют на здоровье, особенно при заболеваниях дыхательной системы, благотворно воздействуют на психику человека, уменьшается накопление статистического электричества в ковровых покрытиях, связанного с излучением компьютеров.

Фонтан Герона

   С античных времён сохранились работы греческого механика Герона Александрийского, жившего в I – II в. н. Одним из устройств, описанное учёным, был волшебный фонтан Герона. Главное чудо этого фонтана заключалась в том, что вода из фонтана била сама, без использования какого-либо внешнего источника воды.

   Геронов фонтан состоит из открытой чаши и двух герметичных сосудов расположенных под чашей. Каждая емкость фонтана служит для определенной цели. Фонтан Герона начинается с чаши. Она представляет собой миску, наполненную водой. Из верхней чаши в нижнюю ёмкость идёт полностью герметичная трубка.

   Именно по ней вода начинает свое движение. С верхней чаши вода по трубке начинает стекать в нижнюю ёмкость, вытесняя оттуда воздух. Поскольку сама нижняя ёмкость полностью герметична, то воздух выталкиваемой водой по герметичной трубке передаёт воздушное давление в среднюю чашу. Давление воздуха в средней ёмкости выталкивает воду, и фонтан начинает работать.

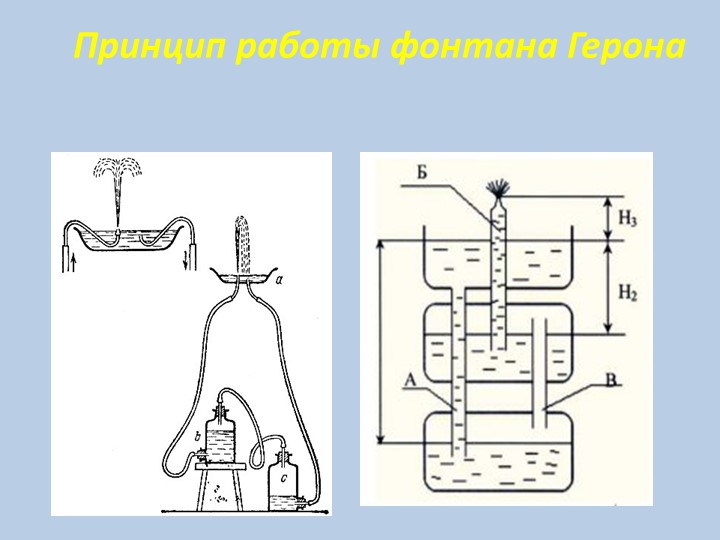

Рис. 1. Схема фонтана Герона

   Фонтан Герона может работать очень долго, но емкости приходится менять местами. Потому что нижняя постепенно наполняется водой, а верхняя — воздухом, а значит, перестает создаваться нужное давление.

Структура фонтана Герона

   Посмотрим на рисунок и разберемся с его строением. Геронов Фонтан состоит из открытой чаши и двух герметичных сосудов, которые располагаются под ней. В среднем сосуде имеется дырочка, чтобы наливать воду. Из нижнего сосуда в открытую чашу идет полностью герметичная трубка зеленого цвета.

   По ней вода начнет совершать свое движение из чаши. Средний и нижний сосуды также соединены трубкой фиолетового цвета. Ну и последним элементом является трубка оранжевого цвета, соединяющая чашу и средний сосуд. Теперь, зная из чего состоит устройство, мы поговорим о том, как же оно работает.

Устройство фонтана Герона

   Наливаем воду в открытую чашу. Она начинает свое движение по зеленой трубке, которая даёт ей возможность добраться до самого дна нижнего сосуда. За счет увеличения объема воды в сосуде воздух, который находится в нём, сжимается, и его упругость увеличивается. С помощью фиолетовой трубки нижний сосуд соединен со средним, так что находящийся здесь над поверхностью воды воздух тоже сжимается (в сосуд также заранее была налита вода).

   Производя на воду давление, воздух заставляет её подниматься по оранжевой трубке, в результате чего из неё бьёт струя воды. Можно подумать, что фонтан вечен, но эта мысль будет ошибочна. Так происходило бы в идеале. В действительности Фонтан продолжит работать до тех пор, пока не кончится вода в верхней чаше и не наполнит нижний сосуд до краёв. Тогда нужное давление перестанет создаваться. Возобновить работу можно лишь переставив сосуды.

Применение фонтана Герона в жизни

  Имея незаурядные подручные материалы, можно без труда создать этот маленький «шедевр» и (не без помощи фантазии, разумеется) превратить его в настоящее произведение искусства. Он хорош как в доме, так и на улице. Ведь он работает без электричества.

   Удобен он и в роли наглядного представления некоторых физических законов, ведь, как говорится, лучше один раз увидеть, чем сто раз услышать. Фонтан Герона может быть актуален и в наши дни, хотя и был придуман две тысячи лет назад. Это не просто наглядное представление некоторых физических законов, это, при желании, декоративное и полезное украшение интерьера, «изюминка» вашего дома или участка.

   Данный фонтан удобно использовать дома в качестве увлажнителя воздуха для цветов. Готовая модель украшает школьный кабинет и увлажняет воздух в комнате. Работает он совершенно бесшумно и не отвлекает во время уроков. При желании таким фонтаном можно освежать воду в аквариуме. Данную модель также можно использовать на уроках физики.

Изготовление фонтана Герона

Материалы и методы: три герметичные трубки разной длины; три бутылки; дрель; пластилин; герметик; клеевой пистолет.

Сборка фонтана Герона

   Я расскажу вам, как я собирал свой фонтан Герона.

   Для начала я взял все необходимые элементы: три герметичные трубочки разной длины, три бутылки (у одной я взяла только верхушку), дрель, чтобы сверлить отверстия и пластилин.

   Буду условно называть цвета трубок, как они выглядят на рисунке, но все трубки у меня были одного цвета. Для «фиолетовой» и «зеленой» трубочек в бутылке и для «оранжевой» и «зеленой» в бутылке. Затем я вставил в крышки бутылок «зеленую» и «фиолетовую» трубки и скрепил банки между собой, заклеив щели герметиком.

   Далее я вставил в нужные отверстия в крышке бутылки зеленую и оранжевую трубочки.

   Сначала мы наливаем воду в верхний сосуд.

   Затем она переливается в нижний сосуд.

   И сразу после того, как вода перелилась в нижний сосуд, мы переворачиваем наш фонтан, чтобы заполнить средний сосуд.

   Потом мы переворачиваем обратно наш фонтан, и чтобы фонтан заработал, нам нужно просто добавить воды в верхний сосуд, Вот и все наш фонтан    Герона готов.

   Для работы такого фонтана не требуется никаких затрат! Он не потребляет электроэнергию и работает без насоса. Но время работы моей модели фонтана составило всего 1,3 минут. За это время нижний сосуд (пластиковая бутылка) заполнился водой, а верхний сосуд стал почти пустым. Для длительной работы такого фонтана приходится менять местами сосуды (пластиковые бутылки) и переставлять наконечник от ручки в чаше с водой.

Проведение и результаты экспериментов

   В ходе работы мной были взяты трубки разного диаметров и приведены несколько исследований, которые представлены в виде таблицы 1 и 2.

Таблица 1. Зависимость высоты струи от уровня воды в среднем сосуде (диаметр отверстия наконечника одинаковый во всех опытах)

№ опыта	Высота уровня воды в среднем сосуде	Высота струи фонтана
	25 см	8 см
	20 см	6 см
	11 см	4 см

Вывод: чем выше уровень воды в сосуде (резервуаре с водой), тем выше бьёт струя фонтана.

Таблица 2. Зависимость высоты струи фонтана от диаметра отверстия наконечника (высота воды в сосуде одинаковая во всех опытах)

№ опыта	Без наконечника	Наконечник от ручки
	8 см	20 см
	4 см	12 см

Вывод: чем меньше диаметр выходного отверстия трубочки, тем выше бьёт струя фонтана.

Исследование влажности воздуха

  Недостаточная влажность воздуха в помещении может стать причиной многих заболеваний. Бронхи человека отличаются способностью к самоочищению. Но сухой воздух снижает эту способность. В результате увеличивается восприимчивость к инфекции и различным респираторным заболеваниям. Это характерно особенно зимой, когда влажность в помещении значительно ниже нормы.

   Но не только человек страдает от недостаточной влажности. Любители окружать свои жилища всевозможными экзотическими растениями и цветами знают, как непросто порой создать комфортные условия для их существования. Некоторые влаголюбивые растения приходится ежедневно опрыскивать, накрывать влажной марлей и устанавливать вблизи них сосуды с водой. Все это достаточно хлопотно и не всегда эффективно.

   Для решения этих и многих других проблем и были созданы маленькие «увлажнители». Оптимальный уровень влажности воздуха для человека, его домашних питомцев и комнатных растений составляет 40 – 60 %. В частности, во время отопительного сезона в квартирах влажность воздуха составляет, в среднем 22%. Это очень негативно отражается на здоровье людей. Одним из способов это исправить — это использовать увлажнители, к которым можно отнести и фонтаны. Они имеют не только эстетическое значение, но и практическое.

А именно:

• очищение воздуха: фонтан очищает воздух от пыли, рядом с ним даже дышится легче.
• увлажнение: фонтан способен качественно увлажнять воздух, что положительно сказывается на здоровье.

   Докажем это на практике. Определим относительную влажность воздуха в помещении.

Для этого я использовал 2 термометра для воздуха. Один из них обвязал кусочком марли, погруженным в воду. Испарение воды с поверхности влажного термометра приводит к понижению его температуры. Второй же, сухой термометр, показывает обычную температуру воздуха.

Ход работы:

• Измерил  температуру воздуха ртутным термометром и записал показание. Это показание сухого термометра.
• Плотно обернул головку термометра мокрой марлей, и через 1 минуту снял показания мокрого термометра. Термометр должен быть подвешен так, чтобы его головка ни с чем не соприкасалась.
• Из первой цифры вычел вторую. По разности показаний сухого и влажного термометров определил по таблице относительную влажность воздуха.

Показания снимал в течение 7 дней

   Итак, влажность воздуха в среднем за эти дни составила 33%.

   Если провести такое определение в день, когда в квартире тепло, а на улице солнечно и стоит легкий морозец, результаты потрясут: в квартире влажность воздуха примерно 25%, а то и ниже — точно такая же, как в пустыне Сахара. Налицо все признаки низкой влажности: шерстяные вещи «стреляют», пыль прилипает к вертикальным поверхностям полированной мебели, белье сохнет мгновенно.

Заключение

   В результате проведенной работы я узнал, как образуется фонтан Герона. Основа его работы содержит принцип действия сообщающихся сосудов, а подъём воды происходит за счёт разности высоты воды в сообщающихся сосудах. Я изготовил модель фонтана Герона и провела несколько экспериментов по изучению свойств фонтана.

Исследовав, от чего зависит высота струи фонтана, я пришла к выводу, струя фонтана будет выше, если:

• выше уровень воды в водяном хранилище (резервуаре с водой),
• меньше диаметр выходного отверстия трубочки.

   Фонтан прост в исполнении и доступен, хотя приходилось бороться с некоторыми трудностями при создании герметичности сосудов. Имея незаурядные подручные материалы, можно без труда создать этот маленький «шедевр» и (не без помощи фантазии, разумеется) превратить его в настоящее произведение искусства. Он хорош как в доме, так и на улице. Ведь он работает без электричества.

   Удобен он и в роли наглядного представления некоторых физических законов, ведь, как говорится, лучше один раз увидеть, чем сто раз услышать. Работает он совершенно бесшумно и не отвлекает. Фонтан Герона может быть актуален и в наши дни, хотя и был придуман две тысячи лет назад. Это не просто наглядное представление некоторых физических законов, это, при желании, декоративное и полезное украшение интерьера, «изюминка» вашего дома или участка.

   Моя гипотеза, о том, что изучив теорию об устройстве и принципе работы фонтана Герона, я смогу собрать модель фонтана — подтвердилась.

   Из литературы я узнал, что фонтаны оказывают положительное воздействие практически на все органы чувств человека. Учёным удалось научно объяснить факт, почему, находясь рядом с фонтаном, человек испытывает положительные эмоции, а нередко настоящий восторг. Это брызги от фонтана привносят в воздух отрицательные ионы, благотворно влияющие на наш организм. Медики называют их витаминами здоровья.

Фонтаны радуют нас прохладой, игрой своих хрустальных струй, блеском солнца в каждой капле воды, журчанием и плеском, ощущением свежести и чистоты. Этим, фонтаны благотворно влияют на душевный настрой человека, обеспечивая психологическое здоровье людей. Фонтаны, наконец, снижают количество содержащейся в воздухе пыли, повышают влажность и ионизацию воздуха, поддерживая микроклимат близлежащих территорий, предотвращая возникновения целого ряда заболеваний органов дыхания.

   Я сделал вывод, что фонтаны являются важной частью мер по созданию комфортной, экологически безопасной среды обитания человека, поэтому очень хочется, чтобы и в нашем поселке тоже были действующие фонтаны, которые не только дадут эстетическое наслаждение, но и благоприятно будут влиять на здоровье и самочувствие жителей и гостей нашего поселка!

Приложение 1

Рис. 1. Принцип работы фонтана Герона

Приложение 2. Фонтан Герона

Почему фонтан Герона не вечный?

Фонтан Герона (Фонтан жизни) — это фонтан в итальянском городе Перуджа, который был создан в 1278 году. Фонтан является частью системы водоснабжения города и был создан для обеспечения жителей свежей питьевой водой. Он работал без перерыва на протяжении нескольких веков, но в настоящее время не является вечным из-за нескольких причин:

1. Потеря точности конструкции: со временем точность и качество структуры фонтана могут ухудшаться. Это может привести к разрушению или нарушению работы системы водоснабжения.

2. Технические проблемы: Фонтан Герона имеет множество механических частей, включая систему колес, рычаги и зубчатые колеса, которые должны работать в согласованности. Если одна из этих частей не работает правильно, то фонтан может перестать работать.

3. Изменение водоснабжения: в связи с тем, что города растут и развиваются, системы водоснабжения могут меняться и модернизироваться. В результате изменений Фонтан Герона может потерять свой первоначальный источник питания.

4. Природные катаклизмы: природные катаклизмы, такие как землетрясения и наводнения, могут повредить фонтан и нарушить его работу.

В любом случае, Фонтан Герона был чудом техники своего времени и служил своей цели на протяжении многих веков, но из-за своей сложной конструкции и причин, упомянутых выше, он не может работать вечно.

Видео. Фонтан Герона. «Ночь техники»
