Изготавливаем уникальную лопату Чудо собственноручно — чертежи и размеры для создания рыхлителя земли.

Прекрасный самодельный инструмент – это удивительная чудо-лопата. Это приспособление позволяет рыхлить землю без поднятия грунта, что означает минимальные физические усилия. Вдобавок, скорость перекопки значительно увеличивается.

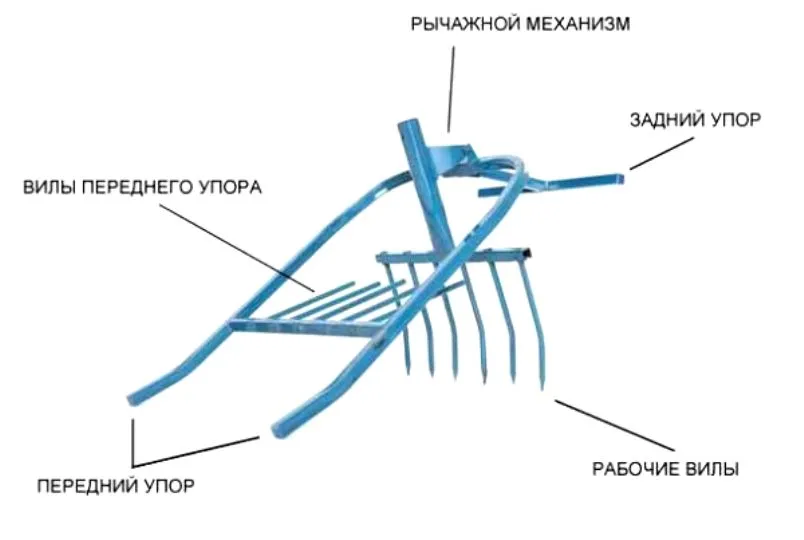

Идея состоит в том, что в землю загоняются вилы, а затем человек давит на черенок. Специальный упор является точкой опоры для рычага. В результате земля разрыхляется между подвижными и неподвижными вилами. Мы рассмотрим несколько вариантов моделей чудо лопаты.

• 1. Принцип действия и варианты конструкций
• 2. Выбор размеров самодельного разрыхлителя
• 3. Чертежи классической чудо-лопаты
• 4. Мастер-класс упрощенной конструкции рыхлителя
• 5. Делаем своими руками ручной плуг «вятский пахарь»
• 6. Комментарии посетителей по теме статьи

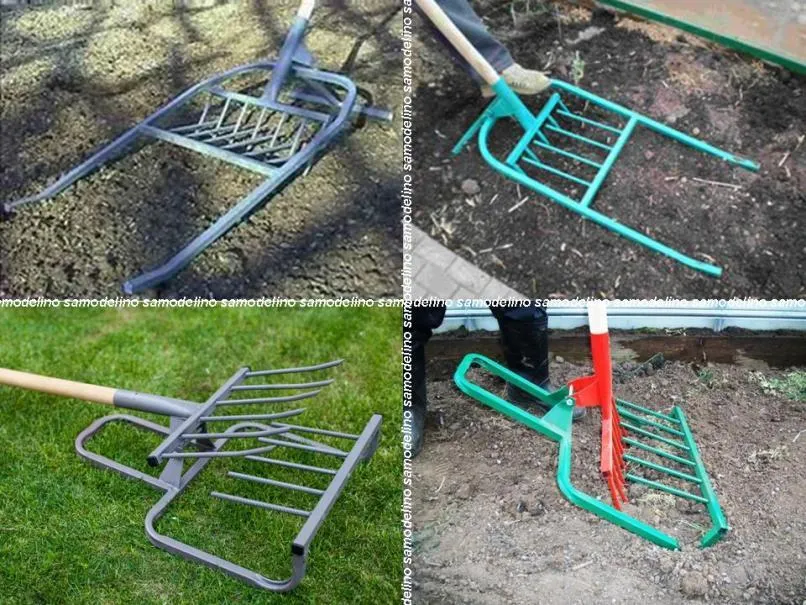

Принцип действия и варианты конструкций

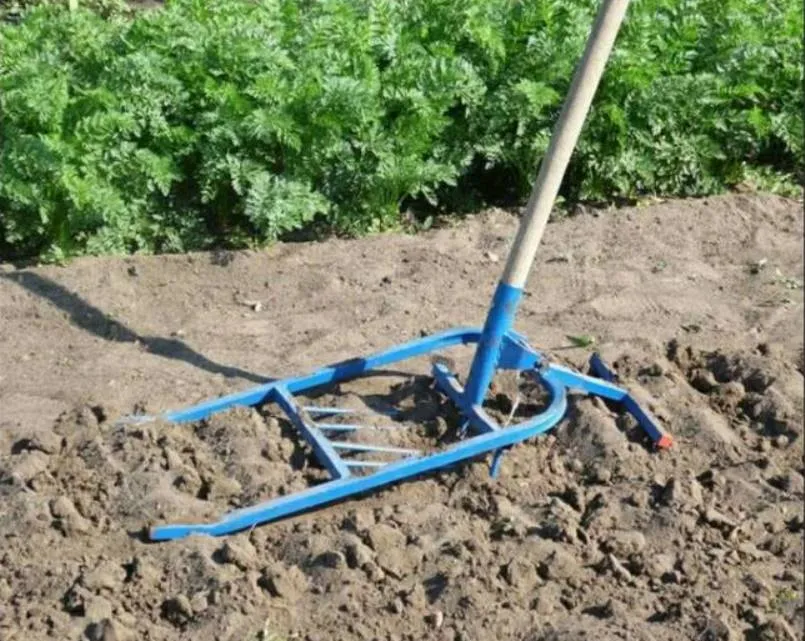

Подобный рыхлитель отличается от основного варианта только отсутствием переднего упора. При этом разрыхлитель может проваливаться в землю на легких грунтах. Инструмент становится легче, отсутствие упора впереди позволяет перекапывать почву непосредственно у садовых дорожек. Двойные вилы хорошо разбивают комья земли.

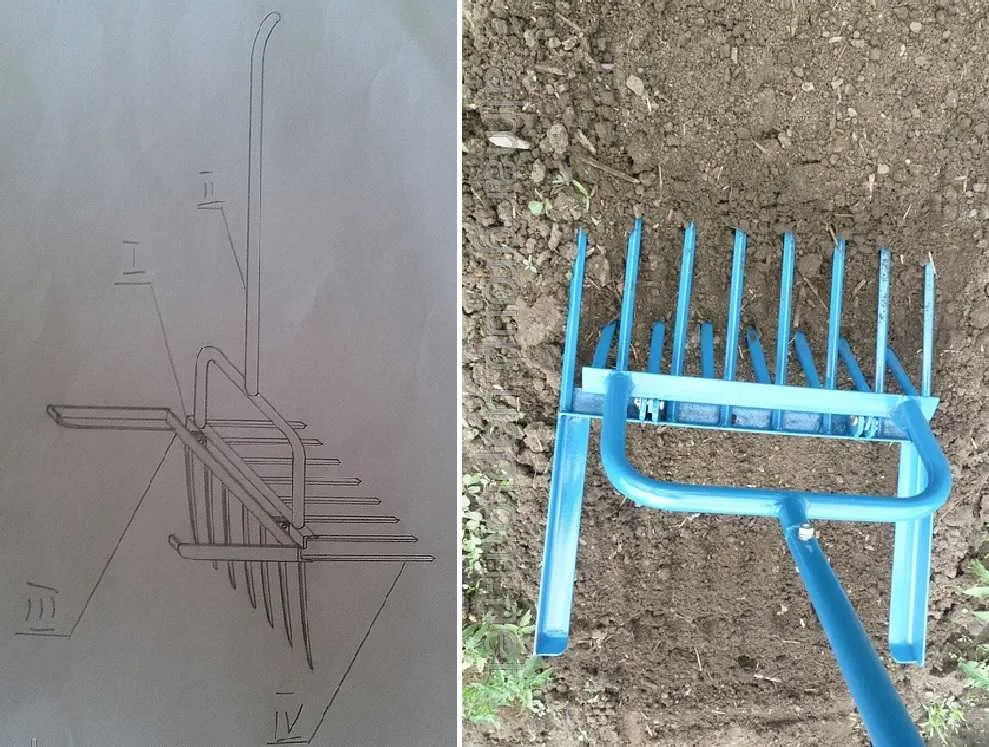

Представленный вариант состоит из одних вил и не имеет переднего упора. Держак может переставляться по высоте в зависимости от роста человека. Такие вилы с задним упором заметно меньше весят, чем классический инструмент, но без переднего упора инструмент может проваливаться в грунт при копке на легких почвах. Разрыхление комьев земли также становится менее эффективным.

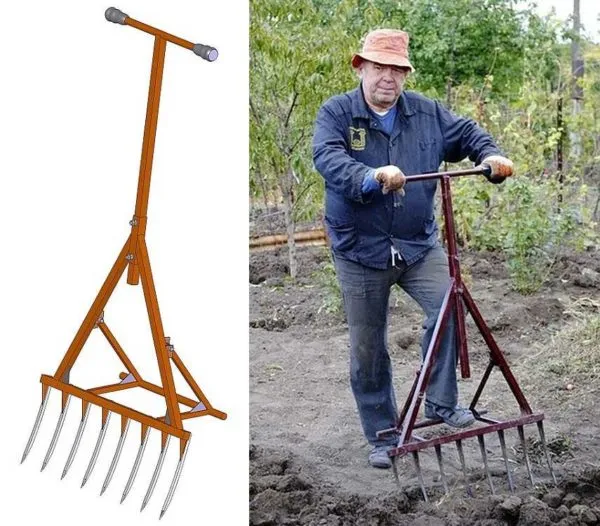

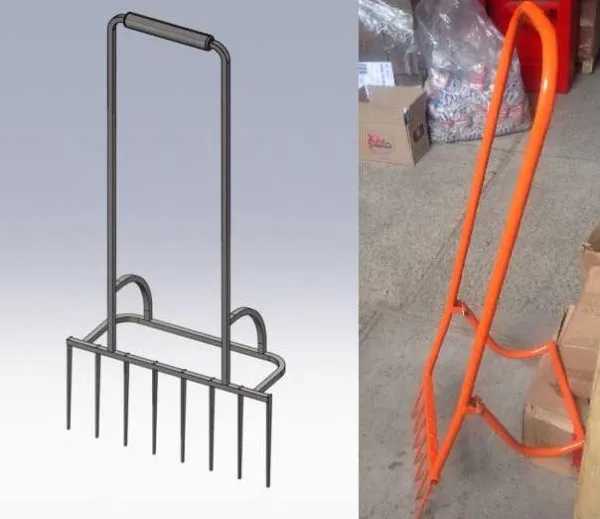

Самая простая копалка состоит из вил и заднего упора. Она еще легче и проще, рассмотренного выше примера за счет отсутствия возможности регулировки инструмента по высоте.

Выбор размеров самодельного разрыхлителя

Размеры составных частей инструмента определяются характером почвы, видом работы и физическими данными пользователя. Так ширина вил выбирается в пределах 450-600 мм. При большей ширине инструмент становится тяжелым, да и обрабатывать слишком много грунта будет не просто. Боле узкий вариант превращается по характеристикам в обычную лопату.

Длина штырей выбирается в пределах 100-300 мм в зависимости от плотности грунта. Расстояние между ними определяются размерами комков почвы после копки и составляет 70-80 мм. Держатель инструмента подбирается индивидуально исходя из роста землекопа. В следующем видео наглядно представлено сравнение чудо-лопаты с обычным садовым инструментом.

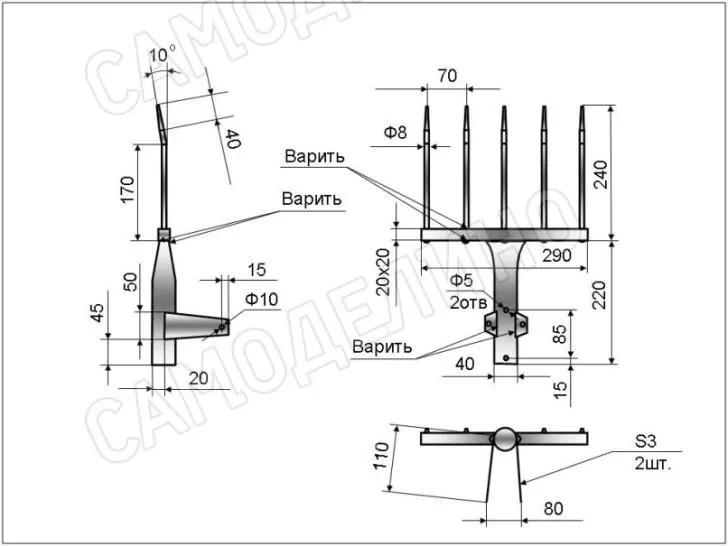

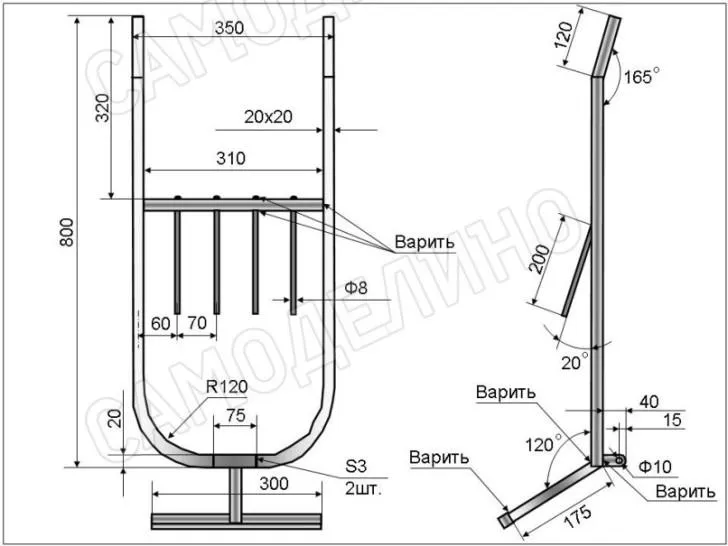

Чертежи классической чудо-лопаты

Для изготовления я выбрал более простую конструкцию вил с открытой рамой, потому что в этом случае изогнуть каркас возможно с применением обыкновенных тисков, без использования трубогиба. Также я остановился на варианте с пятью зубьями на подвижных вилах с общей шириной инструмента 350мм.

Чудо-лопата может иметь 6 или 7 элементов вил и достигать ширины 500-700мм, однако таким инструментом можно будет работать на сравнительно мягком грунте и больших площадях. Рыхлитель позволяет обрабатывать землю рядом с дорожками, однако для перекопки в углах лучше подойдет конструкция, изображенная на нижних фото.

Чтобы сделать рыхлитель своими руками потребуется профильная труба 20х20мм с толстой стенкой, отрезок круглой трубы с внутренним диаметром 40мм — для черенка, легированный пруток диаметром 6-8мм и немного листового металла толщиной 3мм — для проушин. Из инструмента потребуется сварочный аппарат, дрель и болгарка.

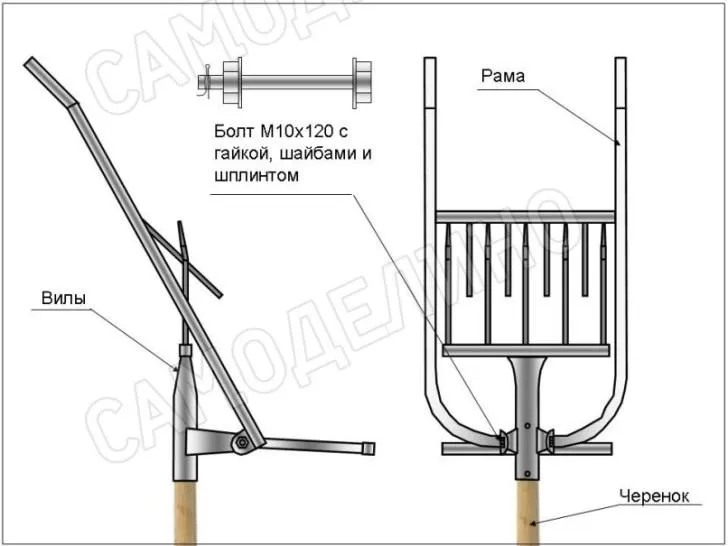

Конструкция собирается в соответствии с чертежами. Штыри вил вставляются в сквозные отверстия в профильной трубе и привариваются с обеих сторон.

Штыри подвижных вил необходимо заточить и отогнуть на 10-15 градусов. Обе части приспособления соединяются осью, которая должна иметь шплинт для предотвращения скручивания гайки. Окрашенные чудо-вилы из профильной трубы прослужат дольше и произведут дополнительное впечатление на соседей. Практический урок изготовления подобной конструкции смотрите в следующем видео.

Мастер-класс упрощенной конструкции рыхлителя

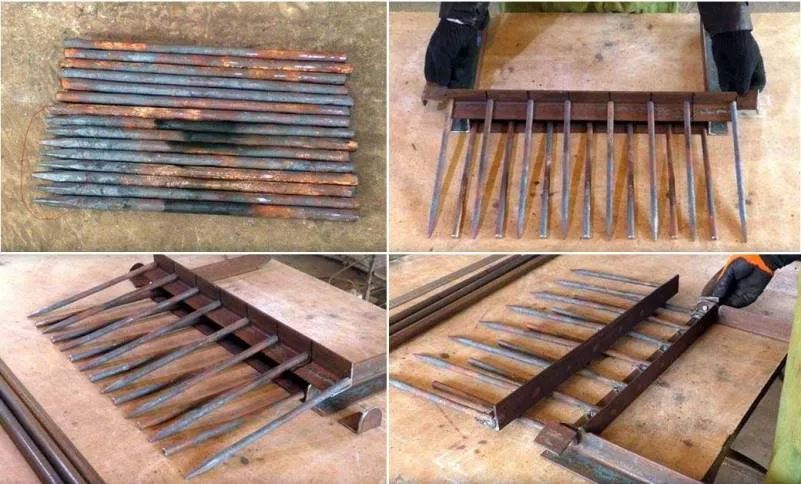

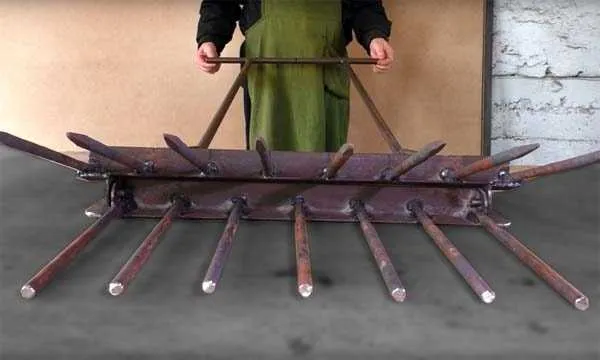

Более простую чудо-лопату можно изготовить из прутка диаметром 8-10 мм и уголка сечением 30Х30 или 45х45 мм. Последовательность действий следующая:

1. Подготовить 15 элементов длиной 300 мм. Восемь из них нужно заточить, так как они первыми будут входить в землю.
2. Приварить с равным шагом восемь штырей к уголку длиной 600 мм и семь штырей к уголку длиной 500 мм.
3. К уголку длиной 500 мм приваривают два упора из уголка длиной по 200 мм.

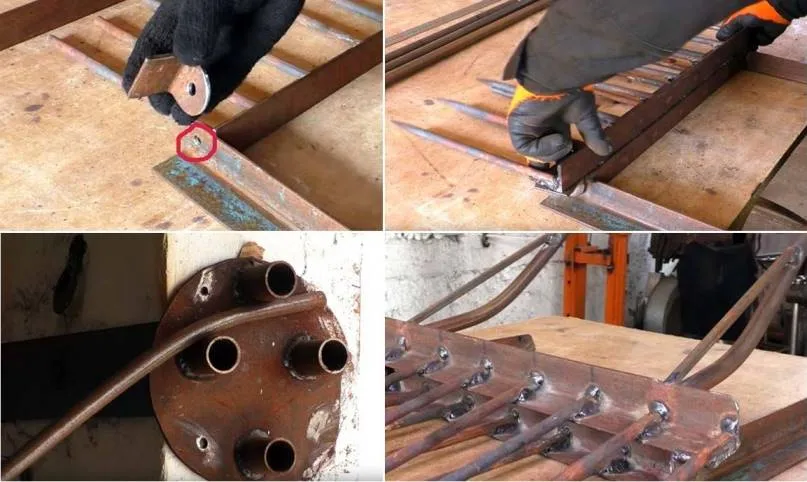

4. Для обеспечения подвижного соединения рамок к сборке с острыми штырями привариваем две угловые проушины с отверстиями. В боковых уголках нижней рамки сверлим отверстия диаметром 8 мм и соединяем рамки между собой болтами М8.
5. Двойную П-образную рукоятку готовим из трубы диаметром 15 мм. Высота рукоятки 1250 мм. Изгибаем концы обеих труб рукоятки под углом 20 градусов.
6. Теперь нужно приварить трубки к рамке с острыми штырями. Чтобы они не разгибались при большой нагрузке, изогнутые участки усиливаем прутком диаметром 8 мм.
7. Сверху к трубам варим ручку длиной 600 мм из трубки диаметром 15 мм. Чудо-лопата готова!

Мастер-класс изготовления подобной конструкции смотрите в следующем видео.

Делаем своими руками ручной плуг «вятский пахарь»

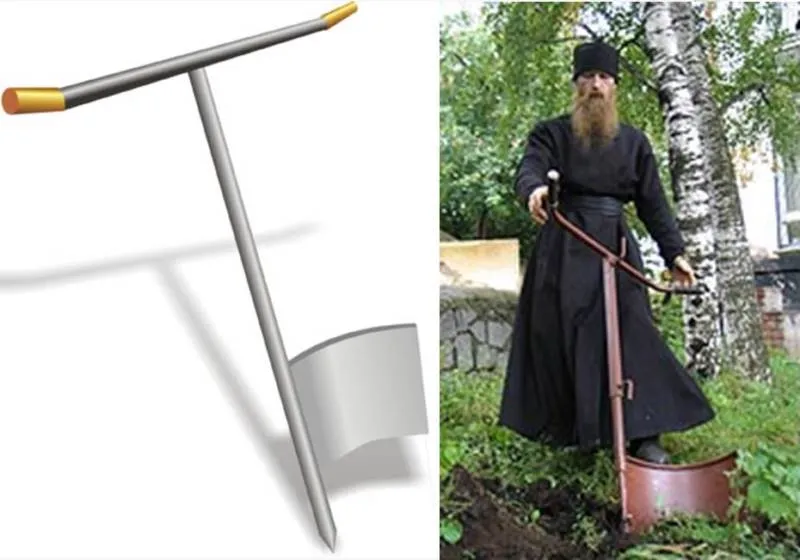

Удивительно, что супер-лопата, управляемая рулем, придумана монахом. Хороша она прежде всего тем, что вместо того, чтобы нагибаться и поднимать землю, можно перевернуть грунт с помощью поворотного движения руля. Поясница при этом нагружается заметно меньше.

Однако для перекопки травы она не подходит, так как переворачивает землю до 180 градусов. Во всех прочих случаях копки грунта работа происходит до 4-х раз быстрее, чему способствует и большая ширина ковша. Чтобы изготовить своими руками подобный ручной плуг нам потребуется:

• руль от негодного велосипеда;
• хорошая лопата из нержавеющей стали толщиной 2 мм;
• немного трубки из нержавейки диаметром 22 мм;
• острый штырь, который выбирают в зависимости от характера грунта.

К вертикальной стойке приварен кронштейн, который служит для крепления ковша и в качестве опоры для ноги. Снизу стойка переходит в острый штырь, который входит в землю. Сверху к стойке крепится руль.

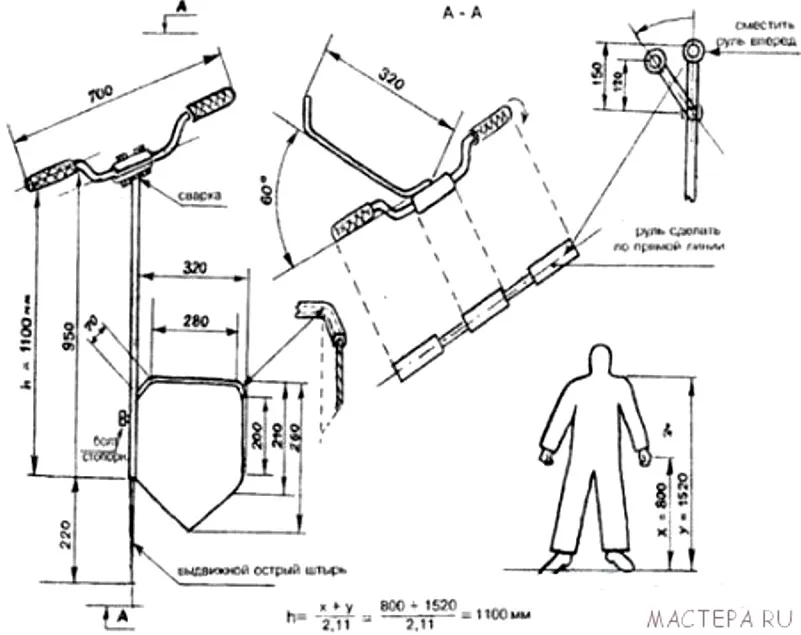

В исходной конструкции лопаты предусмотрена регулировка ее высоты, на данных чертежах представлены размеры с учетом среднего роста человека. Руль съемный и крепится к стойке двумя болтами М8. Чтобы изготовить лопату «Вятский пахарь» необходимо иметь опыт работы сварочным аппаратом.
