В данной статье раскрывается процесс создания антенны из металлической банки. Банковская антенна представляет собой антенную систему, изготовленную из обычной консервной банки, что способствует повышению усиления сигнала на уровне от 5 до 22 децибел. Более того, такая антенна способствует увеличению дальности приема беспроводных сетей.

Шаги

1. Подберите банку не более 10 сантиметров в диаметре. Лучше, чтобы диаметр был между 8-9,5 сантиметрами. Банка из-под консервированных фруктов (дольки ананасов или персиков) должна подойти. Поскольку мы делаем НАПРАВЛЕННУЮ антенну, длина банки увеличивает дальность приема, но уменьшает угол обзора. Это устраняет интерференцию, но требует более точного наведения антенны. Для увеличения силы сигнала можно спаять несколько банок так, чтобы общая длина банок была от 15 до 25 сантиметров.

2. Далее, необходимо разметить отверстие для коннектора на расстоянии одной четверти длины банки. В случае банки из-под ананасов, отверстие надо делать на третьей снизу «впадине» (сразу после второго «ребра»). Припаяйте к N(female)-коннектору провод без изоляции длиной чуть больше трех сантиметров. В процессе пластиковые части коннектора могут расплавиться, если это произошло, исправьте ситуацию изолентой, главное, чтобы из коннектора внутри банки торчал провод длиной 3,07 см.

3. Просверлите отверстие по разметке. Жесть легко рвется, поэтому сверлите медленно, и начинайте с маленького диаметра. Затем расширьте отверстие напильником, или рассверлите уже большим диаметром. Мощная дрель и большое сверло испортят всю работу.

4. Расширьте отверстие, так чтобы коннектор поместился.

5. Прикрепите коннектор к банке. Вместо сверления дополнительных отверстий под винты, лучше взять сантиметровый кусочек шланга, надеть его на коннектор и укрепить в отверстии.

6. Подключите к антенне кабель от вашего wi-fi адаптера. К сожалению, такой кабель довольно быстро ломается от частых подключений и отключений, поэтому можно сделать систему из BNC-переходников, такие коннекторы меньше расшатывают разъём и кабель.

7. Подключите кабель к вашему wi-fi оборудованию.

8. Установите антенну на подставке, например при помощи скотча или хомута.

9. Направьте антенну на источник сигнала. Качество приема должно вырасти. Чтобы увеличить сигнал еще больше, вы можете вырезать экран из металлической обрешетки (с отверстиями не более 6 миллиметров), размерами 60*30 см. Подогните экран так, чтобы он принял форму параболы, примерно как у спутниковой антенны, и объедините с баночной антенной на одной раме (из дерева, или алюминия). Такая система более сложна в настройке и требует специальных расчетов, но может увеличить силу приема в два, и даже в три раза. Также, для фокусирования электромагнитных волн можно воспользоваться настоящей спутниковой антенной, для этого укрепите баночную антенну вместо конвертера.

10. Пользуйтесь.

    Реклама

Что вам понадобится

• N-Female коннектор
• Четыре болта с гайками
• Немного толстого провода
• Банка
• Кабель для wi-fi адаптера
• Wi-fi адаптер
• Источник сигнала

Об этой статье

Эту страницу просматривали 8070 раз.

Была ли эта статья полезной?

Как сделать антенну из пивных банок?

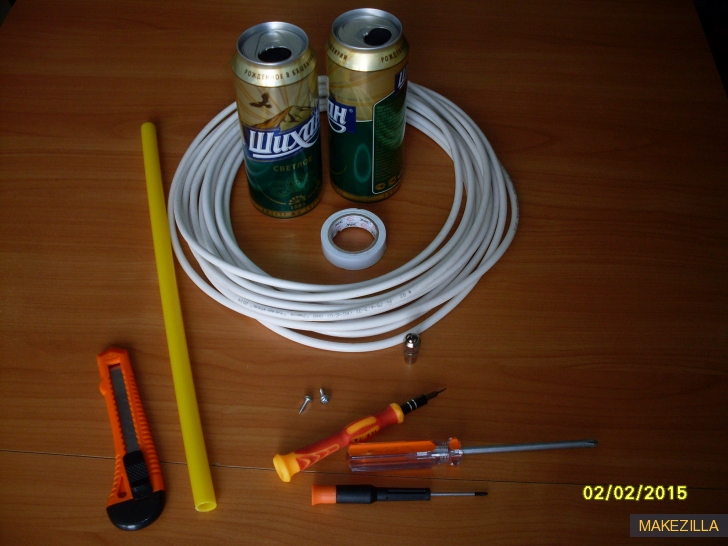

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

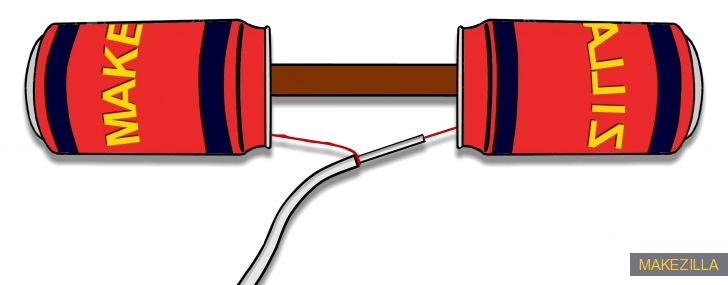

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

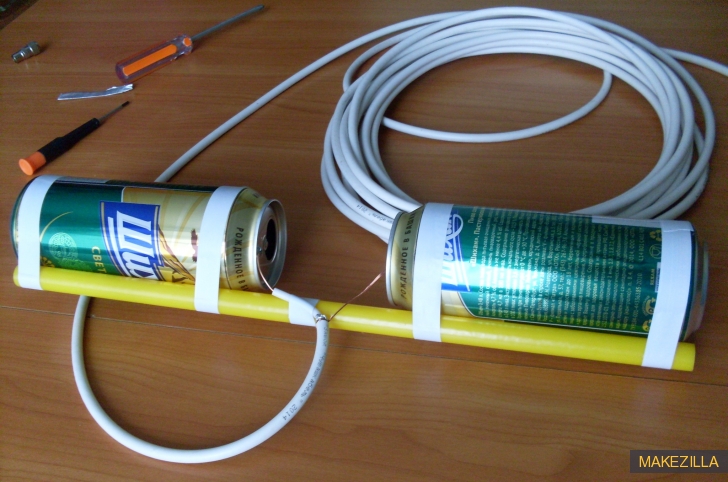

Готово! Ваша антенна из пивных банок готова к использованию.

Видео. Антенна из пивных банок ?! ▭_▭
