Изготовление бетономешалки из стиральной машины: мастер-класс своими руками

Изготовление бетономешалки из стиральной машины своими руками представляет собой удобное и несложное решение. Создание этого устройства можно осуществить без специфических профессиональных навыков.

Какая стиральная машина подойдет

Стиральная машина — очень хороший расходный материал для бетономешалки своими руками. Она обладает вместительным баком подходящей формы — емкость не придется изготавливать самостоятельно. С рабочего устройства можно снять и использовать также двигатель. Бетономешалка получится мощная, но достаточно экономичная.

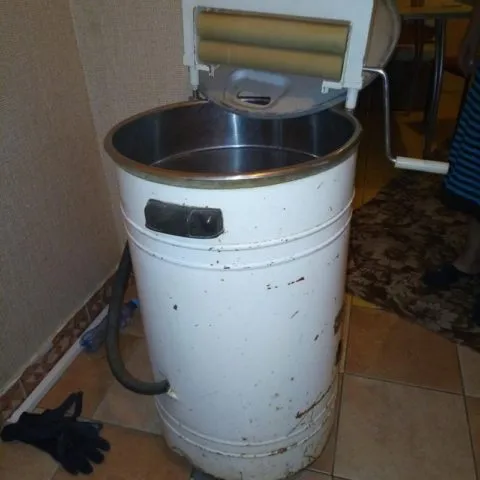

Стиральная машина подойдет не любая. Желательно брать агрегаты, выпущенные более 15 лет назад. Они отвечают нескольким важным запросам:

• бак и другие детали в них изготовлены из действительно надежных и долговечных сплавов;
• старые стиральные машины обладают мощным двигателем;
• бак у таких агрегатов имеет идеальную цилиндрическую форму, не обладает внутренними выступами и отверстиями.

Прежде чем использовать стиральную машину для изготовления бетономешалки, нужно убедиться, что она находится в рабочем состоянии. В первую очередь проверяют на исправность мотор. Сломанный двигатель придется починить или заменить.

В баке старой стиральной машины не должно быть внутренней коррозии, трещин и пробоин

Инструменты и материалы

Чтобы поставить мотор от стиральной машины на бетономешалку, сделанную своими руками из старой техники, нужно приготовить некоторые инструменты:

Из материалов для сооружения конструкции понадобятся:

Вместо болгарки можно использовать обычную ножовку по металлу. Но времени и сил на сбор агрегата в таком случае придется потратить больше.

Внимание! Двигатель для изготовления бетономешалки своими руками обычно снимают со стиральной машины. Но нужно убедиться, что его мощность составляет не менее 200 Вт.

Бетономешалка с двигателем от стиральной машины своими руками

Сделать своими руками на основе стиральной машины можно бетономешалки нескольких типов. Выделяют три разновидности конструкции.

Ручная бетономешалка

Поставить двигатель от стиралки на бетономешалку легко, но не всегда электрическая конструкция приносит реальную пользу. Если включать агрегат предстоит на участке, где нет доступа к сети, лучше соорудить приспособление с ручным приводом.

Бетономешалка своими руками без мотора потребует приложения усилий при использовании. Но зато она окажется по-настоящему долговечной и не перегорит — уязвимых электрических компонентов в ней просто не будет.

Для изготовления ручной бетономешалки потребуется:

 Длина основания самодельной бетономешалки должна составлять не менее 60 см, высота — около 80 см.

Горизонтальная бетономешалка

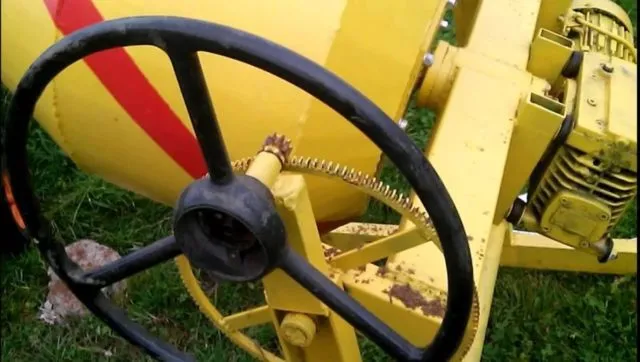

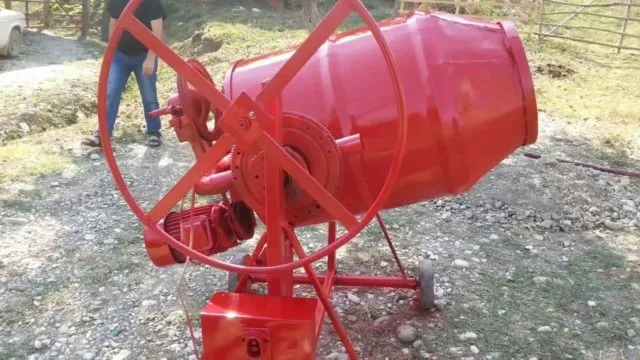

Горизонтальную конструкцию из стиральной машины обычно изготавливают своими руками на электрическом приводе. В целом придерживаются стандартной схемы сборки агрегата. Но дополнительно обустраивают рабочий механизм, состоящий из большой шестерни, шестерни бендекса, шкивов и маховика. Его соединяют с электродвигателем, который будет приводить конструкцию в движение.

Также нужно усовершенствовать барабан стиральной машины:

Сбоку устройства, сделанного своими руками, приваривают рукояти. Они помогут опрокинуть бак и вылить готовый раствор в подставленную емкость.

Вертикальная бетономешалка

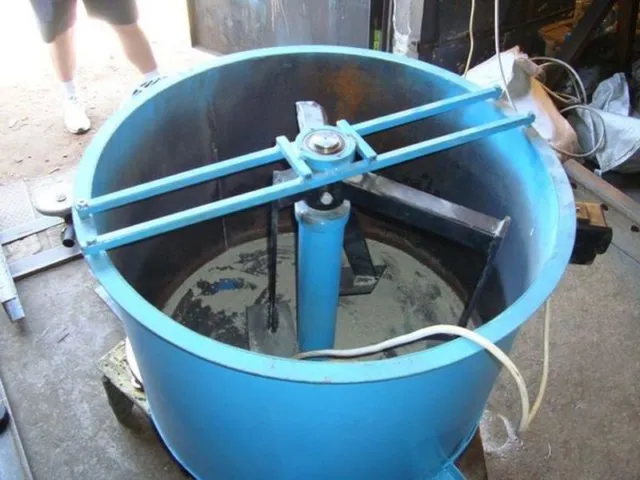

Вертикальные бетономешалки пользуются популярностью, поскольку отличаются относительной компактностью. Агрегат на основе стиральной машины состоит из следующих элементов:

При изготовлении вертикальной бетономешалки своими руками нужно усовершенствовать бак. На его открытом конце наваривают металлические листы, формирующие сужающийся конус. В таком случае готовый раствор будет проще выливать из агрегата.

Внимание! Вертикальную бетономешалку своими руками при желании можно поставить на колеса для передвижения устройства по участку.

Пошаговая инструкция по сборке

Вне зависимости от выбранного типа конструкции при сборке бетономешалки своими руками нужно придерживаться стандартного алгоритма:

Готовая конструкция по возможностям уступит покупной, но позволит быстро и без лишних усилий замешать цемент для ремонта и небольшого строительства.

Каркас

Каркас для бетономешалки своими руками нужно сваривать из стальных уголков, прочных металлических труб или П-образного профиля. Деревянные рейки не подойдут, они не обладают необходимым запасом прочности.

Схема изготовления каркаса выглядит так:

1. От металлической трубы или профиля отрезают две части по 60 см и четыре — по 80 см.

2. Более короткие отрезки размещают горизонтально, а длинные приваривают к ним под наклоном, формируя треугольное основание.

3. К ребрам конструкции дополнительно прикрепляют два отрезка трубы по 50 см.


При изготовлении своими руками бетономешалки на основе стиральной машины рекомендуется пользоваться именно сваркой. Крепежные болты и шурупы — не лучший вариант, со временем они ослабнут, и конструкция потеряет надежность.

Совет! Для защиты от ржавчины станину рекомендуется сразу покрыть антикоррозийным составом.

Поворотный механизм

После изготовления каркаса необходимо сделать своими руками поворотный механизм для бетономешалки. Для этого нужно:

1. Приварить две гайки к вершинам треугольника. По диаметру они должны быть такими, чтобы в них проходила и могла поворачиваться труба шириной 30 мм.

2. Протягивают через полученные ушки металлический вал и запрессовывают его концы.

3. Устанавливают сбоку кольцо или рукоять для приведения поворотного устройства в действие.


Для фиксации узла в рабочем положении приваривают проволочный штырь 8 мм. Для него в переднем кольце просверливают отдельное отверстие.

Емкость

После изготовления каркаса и поворотного механизма можно переходить к установке бака от стиральной машины. Емкость для перемешивания бетона своими руками делают так:

1. Устанавливают металлическую заглушку на сливное отверстие бака. Рекомендуется использовать сварку, другие способы крепления не обеспечат достаточной герметичности.

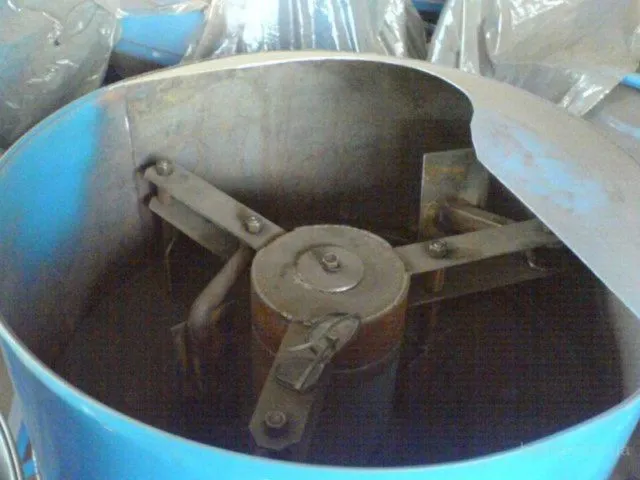

2. Из бака стиральной машины удаляют активатор и ставят на его место вал подходящего размера.

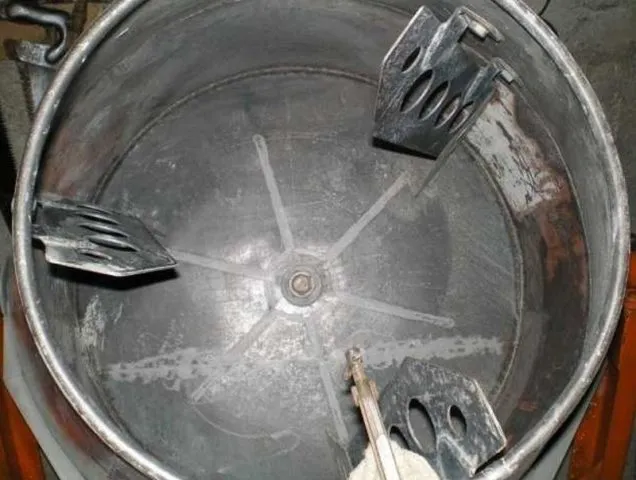

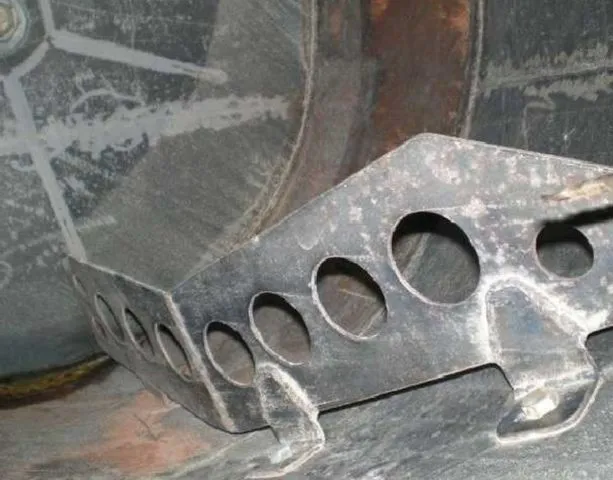

3. Из металлического листа вырезают своими руками лопасти для перемешивания бетона. Их рекомендуется загнуть плоскогубцами для достижения максимальной эффективности.

4. Лопасти крепят к металлической полосе, после чего приваривают последнюю к валу.

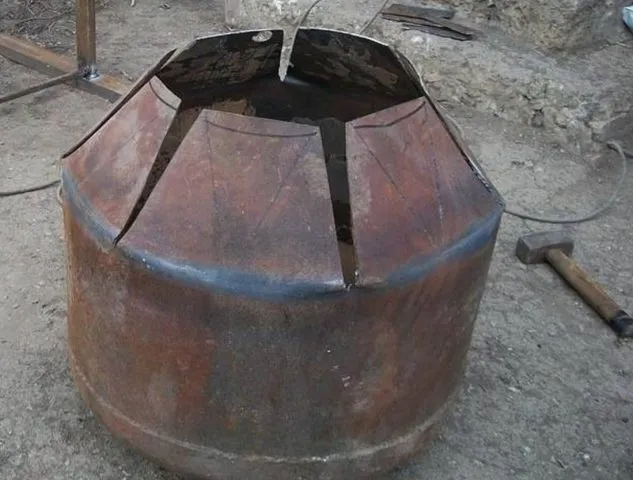

5. Делают верхнюю часть емкости из стальных листов. Их приваривают к ободу барабана и друг к другу, чтобы придать баку конические очертания и сформировать узкое выходное отверстие.

6. Прикрепляют бочку к основанию.


На данном этапе нужно обращать особое внимание на качество сварки. От нее зависит герметичность конструкции. Если бетономешалка на основе стиральной машины будет пропускать воду, песок и другие компоненты, сделать хороший цемент не получится из-за нарушения пропорций.

Двигатель и редуктор

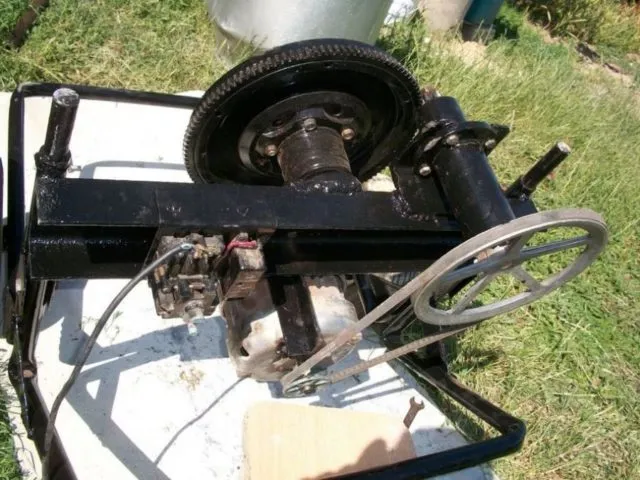

В последнюю очередь проводят установку двигателя от стиральной машины на бетономешалку. Размещают его в задней части бака под днищем. Алгоритм выглядит так:

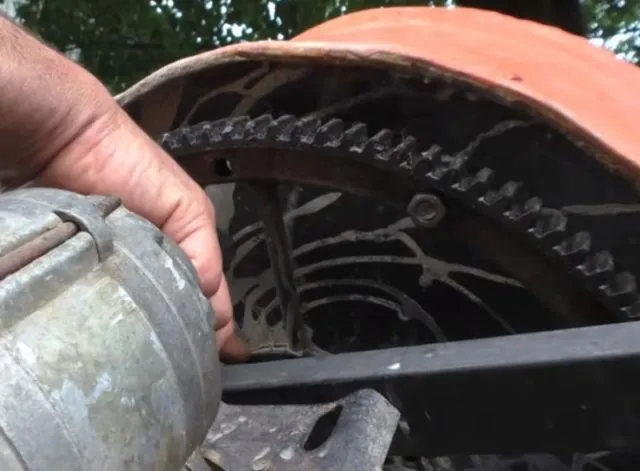

1. К дну емкости прикрепляют большую шестерню — она будет обеспечивать вращение барабана.

2. На опорную раму ставят двигатель от стиральной машины. Закрепить его можно болтами с гайками при помощи металлических уголков.

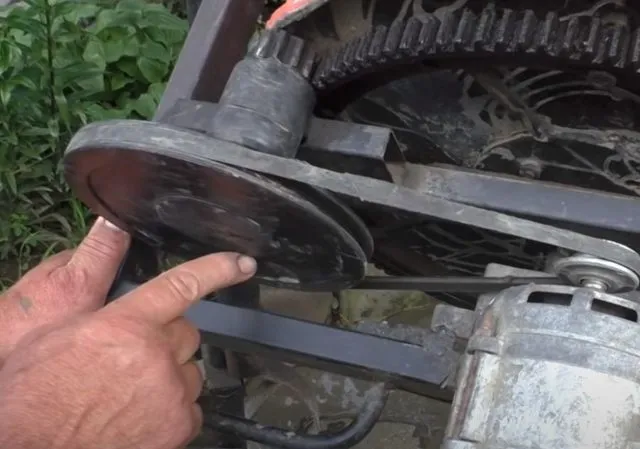

3. Большую шестерню соединяют с шестерней бендекса, а последнюю — с крупным шкивом.

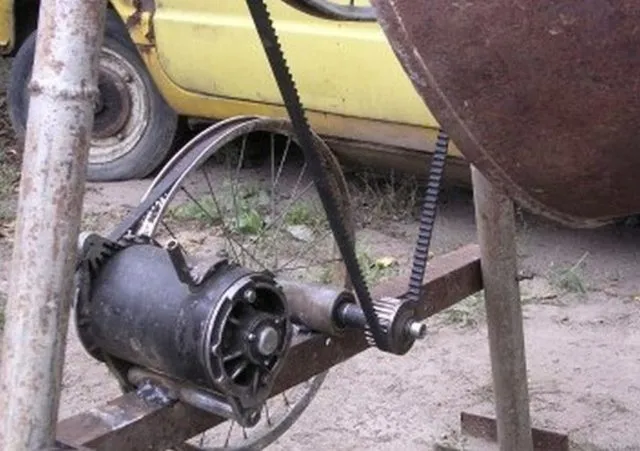

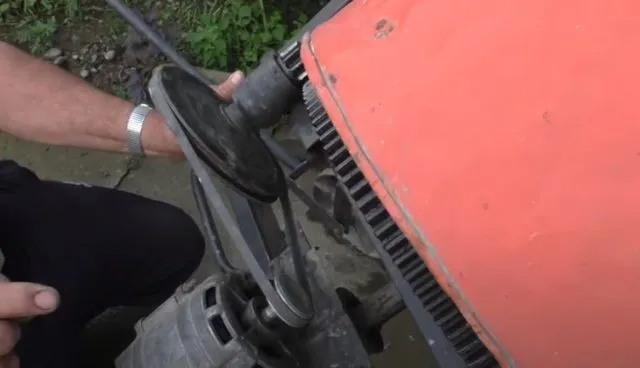

4. На двигатель устанавливают малый шкив. Между двумя колесами натягивают ременный привод. Шкивы располагают в одной вертикальной плоскости. В противном случае ремень будет соскакивать при работе устройства.


Если агрегат предстоит использовать на улице под открытым небом, то двигатель от стиральной машины на бетономешалке следует прикрыть кожухом. Сделать его можно из автомобильной камеры.

Кожух позволит защитить мотор от сырости. Но по бокам нужно предусмотреть вентиляционные отверстия. Если закрыть мотор наглухо, он начнет перегреваться при работе и в итоге перегорит.

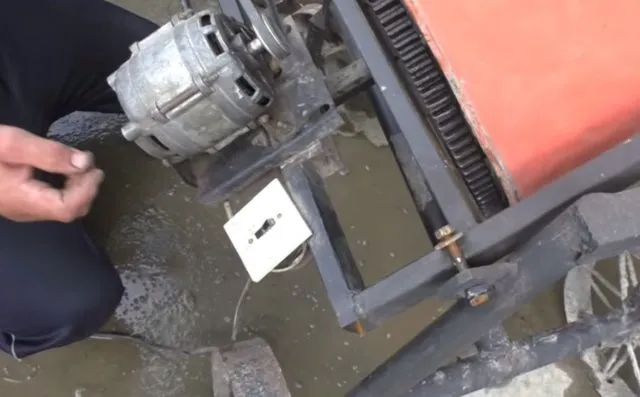

На последнем этапе нужно только подключить двигатель, снятый со стиральной машины, к кнопочному выключателю. Готовую бетономешалку своими руками запускают и проверяют в работе.

Совет! Чтобы агрегат смотрелся более привлекательно, его можно сразу же покрасить в яркий цвет.

Заключение

Бетономешалка из стиральной машины своими руками — достаточно простая конструкция. Для ее изготовления важно уметь только выполнять сварку, поскольку скреплять части агрегата одними болтами не рекомендуется.
