Изготовление чертежей и изготовление вибростола для утрамбовки строительных смесей своими руками

В целом, все задачи, связанные с литьем элементов из различных строительных смесей, могут быть решены и без использования данного устройства. Однако применение данного аппарата все равно представляется весьма рекомендуемым.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии. При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

ЧИТАТЬ ПО ТЕМЕ:

Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.

Сборка своими руками вибростола по чертежу простой конфигурации

Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:

1. Сначала все закупленные материалы должны быть распилены на необходимые детали.

2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.

3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.

4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).

5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя. В соответствующих местах на срединных отрезках просверливаются отверстия под крепеж.

6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.

7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.

8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.

9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.

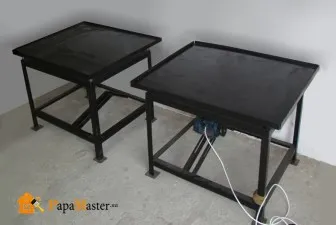

Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию. Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.
