Монолитная фундаментная плита, также известная как плитный фундамент, считается наиболее надежным опорным элементом для возведения будущего дома. Этот вид фундамента подходит практически для всех видов строений, включая деревянные, бетонные, блочные или кирпичные малоэтажные частные дома.
Еще одним неоспоримым качеством плитного фундамента является то, что технология заложения настолько проста, что ее можно с легкостью осуществить своими руками.
Теперь давайте рассмотрим пошаговую инструкцию заложения плитного фундамента своими руками, которую разделим на несколько этапов.
Содержание статьи:
- Особенности разметки плитного фундамента
- Глубина заложения и копка котлована
- Песчано-гравийная подушка плитного фундамента
- Устройство опалубки и гидроизоляция
- Армирование и заливка плитного фундамента
- Советы по устройству плитного фундамента
Особенности разметки плитного фундамента
Разметка – не сложный, но очень важный этап строительства. Без точной разметки, дальнейшее строительство дома может обратиться в сплошные мучения и неприятности с выравниванием не только самого фундамента, но и стен с крышей.
Как точно произвести разметку фундамента под дом своими руками – я описывал в одной из предыдущих статей, на этом останавливаться не будем. Рассмотрим лишь некоторые незначительные отличия:
- Для плитного фундамента, разметка производится гораздо легче, потому что достаточно разметить только периметр дома. А где будут располагаться внутренние стены и перегородки, можно определиться уже на готовом фундаменте.

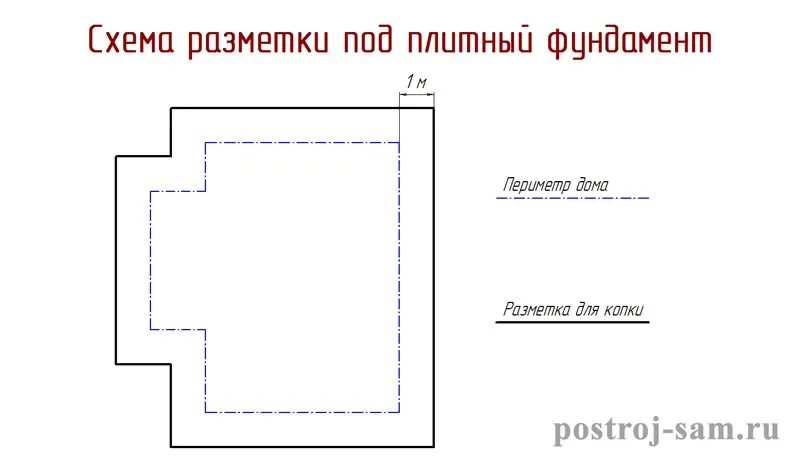

- Плитный фундамент размечается, в каждую сторону, на метр шире, чем периметр дома. Это необходимо для того, чтобы осуществить дренажную систему и отмостку.
- Как правило, если в доме присутствуют террасы, балконы, крыльца или пристройки, они тоже размечаются и заливаются вместе с основным фундаментом, потому что плитный фундамент должен быть монолитным. Иначе, целостность стен будущего дома, Вам никто не сможет гарантировать.
Глубина заложения и копка котлована
Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

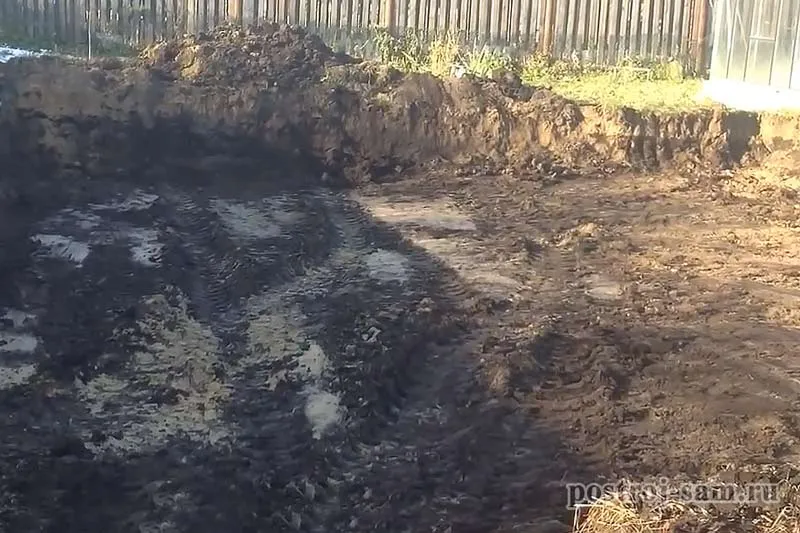

- В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
- Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.

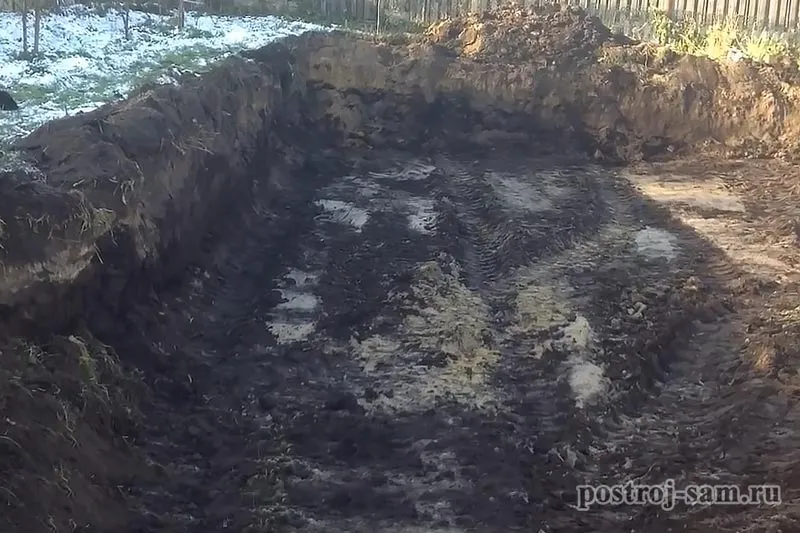

- Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.

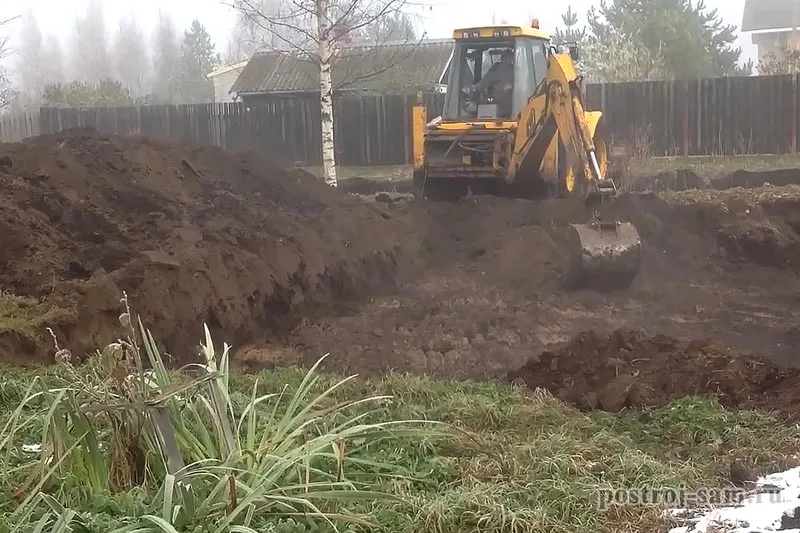

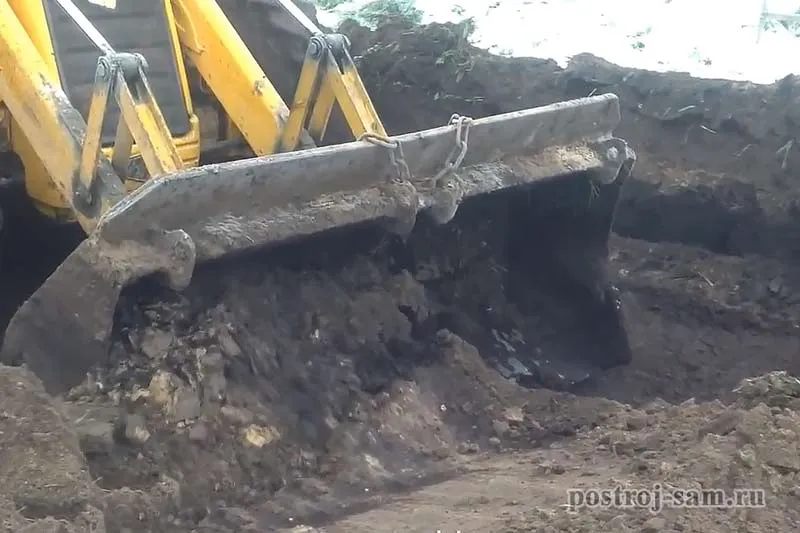

- Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
- Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
- В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.
Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.
Песчано-гравийная подушка для плитного фундамента
После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

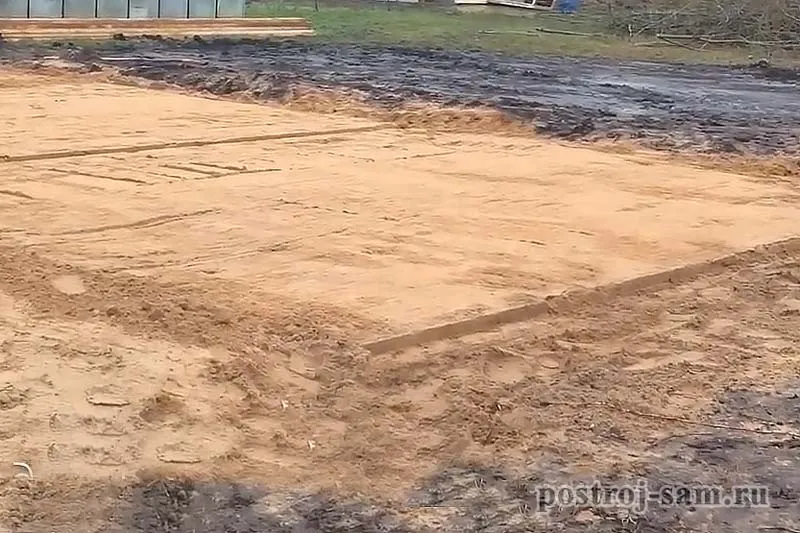

- В выкопанный котлован засыпается песок. Песок должен быть мытый, без глины, мела, извести и других примесей, которые могут дать усадку в будущем. Он засыпается так, чтобы до поверхности грунта осталось менее 20 см, для следующего слоя. Такая песчаная подушка необходима, во-первых, для того, чтобы равномерно передать нагрузку постройки на грунт, а во-вторых – для того, под фундаментом не было пучинистого грунта, который бы пагубно воздействовал на плитный фундамент.

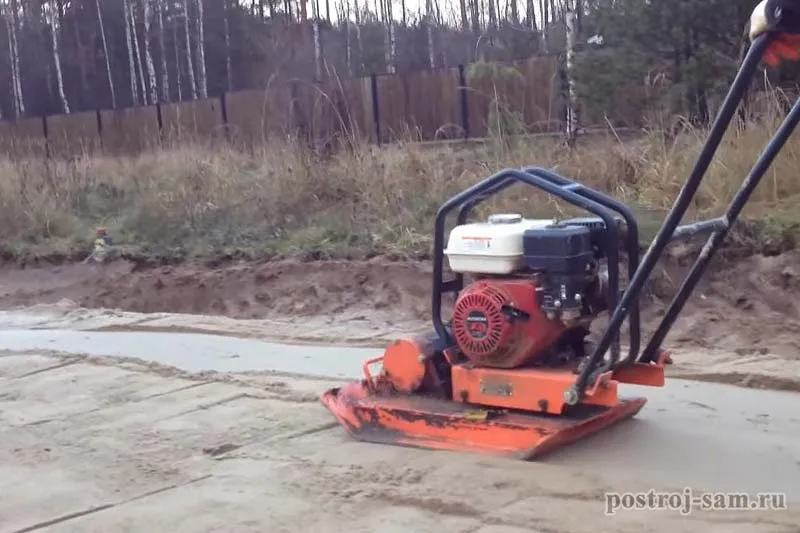

- Песок необходимо утрамбовать. Если котлован глубокий, то песок трамбуется послойно. Другими словами – каждый слой в 30-40 см необходимо утрамбовывать, и только затем насыпается следующий слой. Эта процедура нужна для того, чтобы в процессе эксплуатации дома на плитном фундаменте – он не просел.
- Уже на этом этапе, или даже раньше, необходимо позаботиться обо всех коммуникациях, которые будут вводиться в дом. Если электричество с газом можно будет и потом ввести, то о воде и канализации нужно будет подумать заранее.

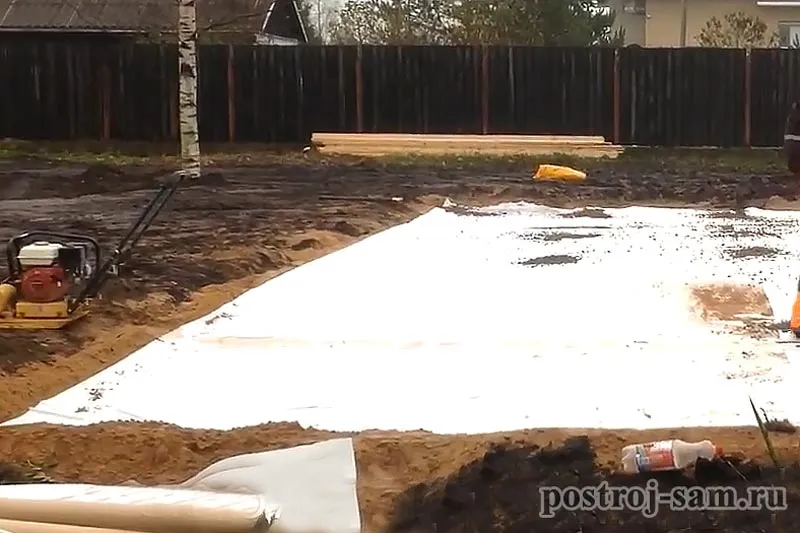

- Поверх утрамбованного песка расстилается геотекстиль, либо подобный материал. Он предотвратит смешивание песка со следующим слоем – щебнем, но будет пропускать воду через себя. Так как в слое щебня будет множество пустот, и если, со временем, они заполнятся песком, то вся конструкция вместе с плитным фундаментом и домом — просядет.
- На геотекстиль насыпается гравийная подушка (слой гранитного щебня толщиной около 20 см). Этот слой необходим для того, чтобы вода, образуемая осадками, либо какими-то другими явлениями, не задерживалась около плиты и уходила в песок, затем распределяясь равномерно в грунт. Также, щебень необходим для еще более равномерного распределения нагрузки от фундамента и дома на грунт.

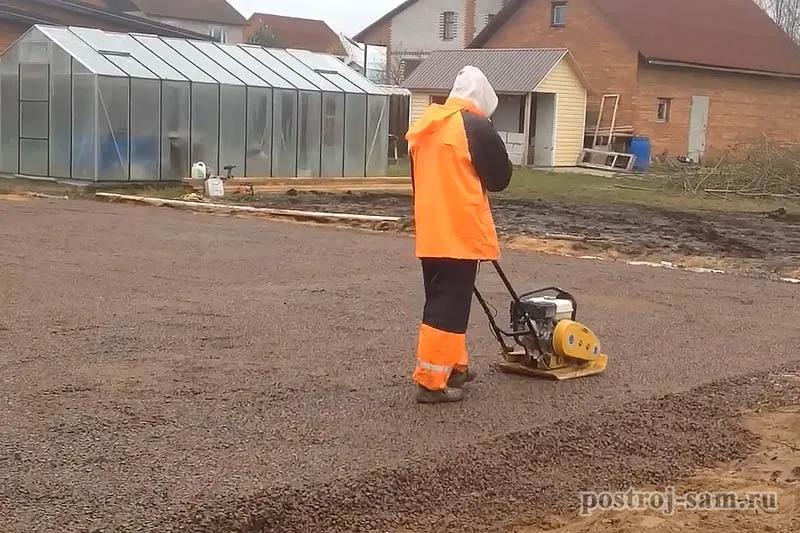

- Гравий должен быть распределен по песку равномерно, и так, чтобы этот слой был либо вровень с основным уровнем грунта на участке, либо чуть выше, но строго горизонтально. Горизонтальность можно проверять нивелиром, либо обычным гидроуровнем. Слой щебня также, как и песка, тщательно утрамбовывается. Если этого не сделать, то он утрамбуется сам, но позже, когда уже будет построен дом, а это может повлечь за собой неравномерную усадку и повреждения как фундамента, так и дома в целом.
Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.
Устройство опалубки и гидроизоляция фундамента своими руками
В устройстве опалубки и гидроизоляции для плитного фундамента своими руками нет ничего сложного. Вот небольшая пошаговая инструкция:

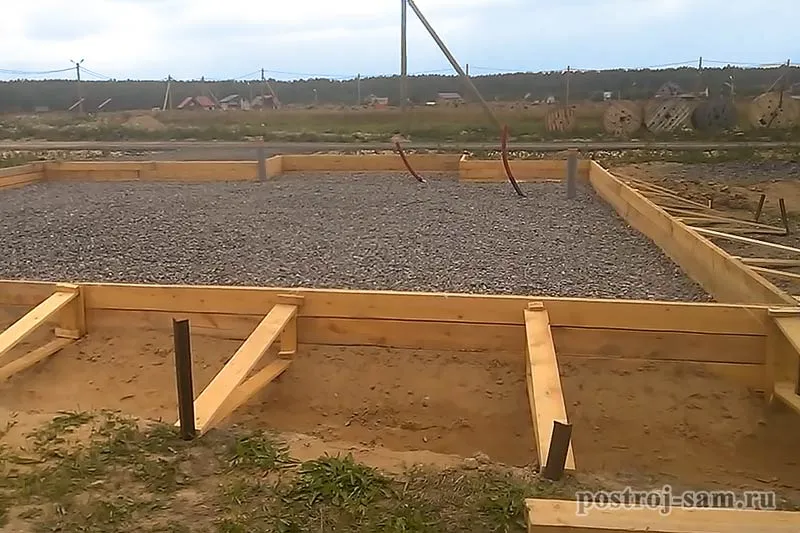

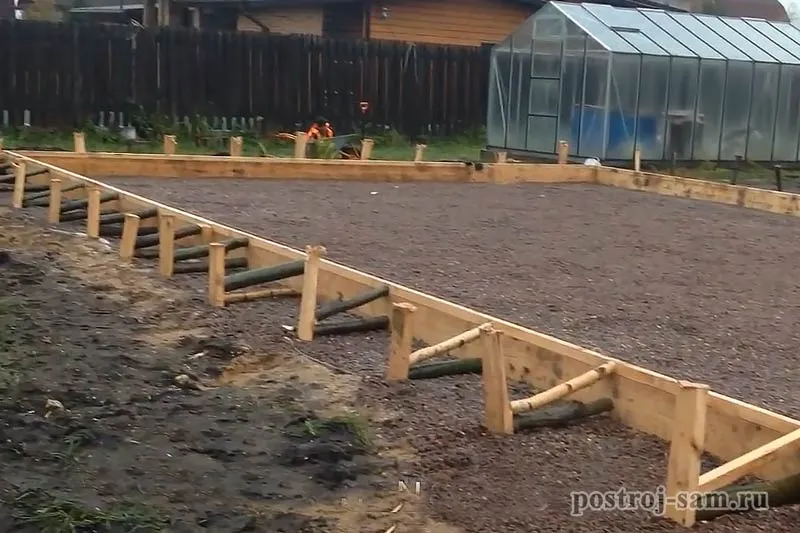

- Следующим шагом в устройстве плитного фундамента своими руками будет установка опалубки. Она устраивается по периметру дома из досок, толщиной 50 мм. Не перепутайте, котлован был выкопан на 1 метр больше в каждую сторону, а опалубку выставляем именно по периметру дома, остальная часть будет использоваться в качестве дренажа.
- Опалубку необходимо выставить на высоту, равную толщине плиты, а также, с помощью шнуров и уровня, выровнять ее горизонтально. Это необходимо для того, чтобы при заливке бетона, вопрос с горизонтальностью плиты уже не возникал. Если так сделать не получится, тогда перед заливкой придется ставить метки на самой опалубке. Толщина плиты должна быть рассчитана, для легких домов она может быть меньше, для тяжелых, соответственно больше. Среднее значение толщины плиты — 20-30 см.

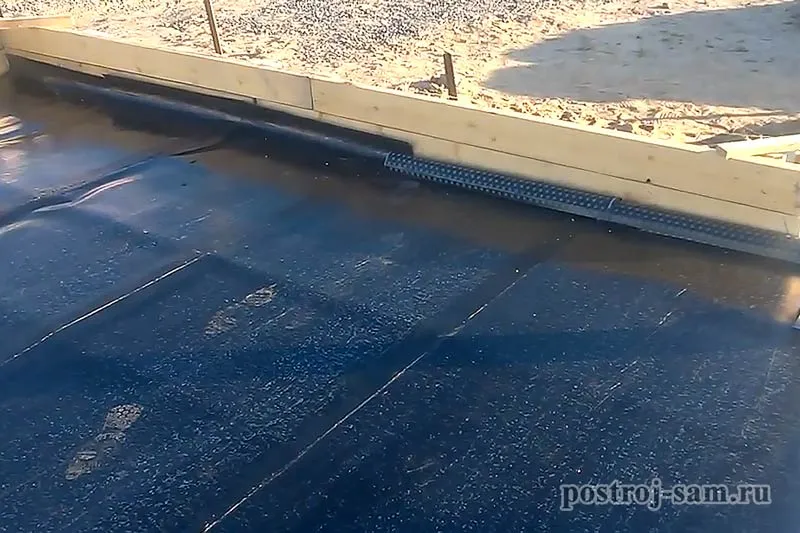

- После того, как опалубка выставлена и жестко закреплена, необходимо уложить гидроизоляционный слой. Как правило, гидроизоляция выполняется из рулонных материалов на битумной основе.
- Полосы гидроизоляционного материала укладываются с напуском на опалубку по всей ее высоте и свариваются между собой. Это не позволит воде и влаге из грунта проникнуть к фундаментной плите. Напуск на опалубку необходим для лучшей гидроизоляции, исключению дыр между досками, а также это позволит с легкостью разобрать опалубку после того, как бетон застынет.
Стоит отметить, что иногда под слой гидроизоляции укладывают плитный утеплитель. Как правило, это экструдированный пенополистирол (ЭППС) с высокой плотностью.
Армирование плитного фундамента и заливка бетона
Армирование плитного фундамента выполняется только после полной укладки гидроизоляции, после армирования, монтаж гидроизоляционного слоя будет практически невозможен.
- Армировать плитный фундамент необходимо металлической арматурой. Диаметр рассчитывается в зависимости от нагрузки на фундамент, но, как правило, используется арматура диаметром 10-14 мм.

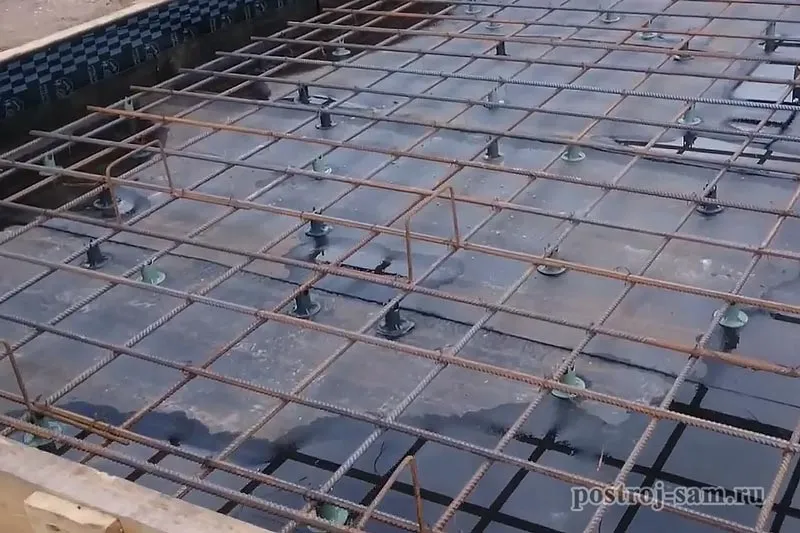

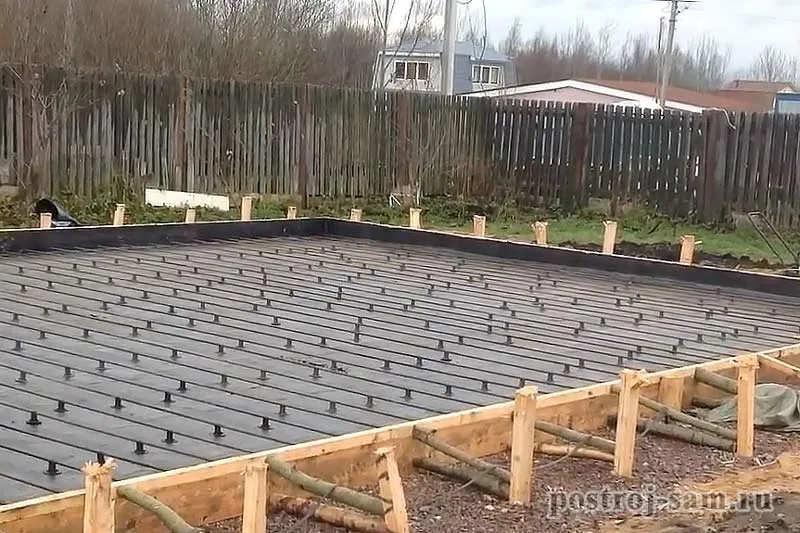

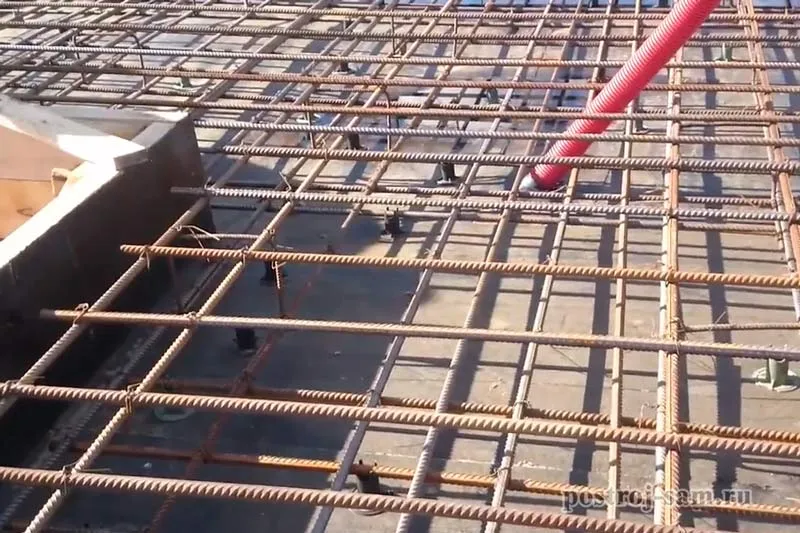

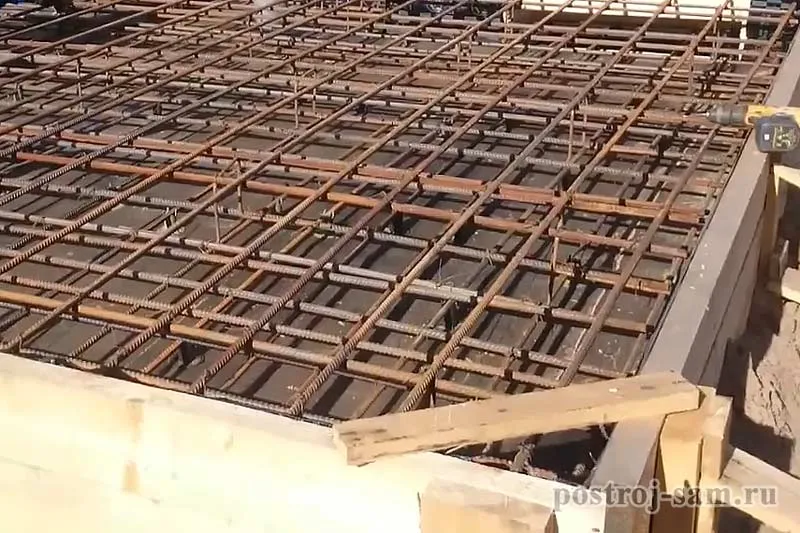

- Арматурный каркас вяжется в два ряда. Нижний ряд кладется на специальные фиксаторы, чтобы между арматурой и гидроизоляцией было 5-7см. Крючком для вязки арматуры вяжется арматурная сетка с шагом 20-25см. Материалом для связывания арматуры служит обычная вязальная проволока.
- Второй ряд вяжется так, чтобы после заливки бетона, арматура скрылась внутри минимум на 5 см. Оба ряда необходимо связать вертикальными стойками, выполненными из этой же арматуры. Они нужны, во-первых, для удержания верхнего ряда сетки, а во-вторых, не дадут плите расслоиться, при определенных нагрузках.

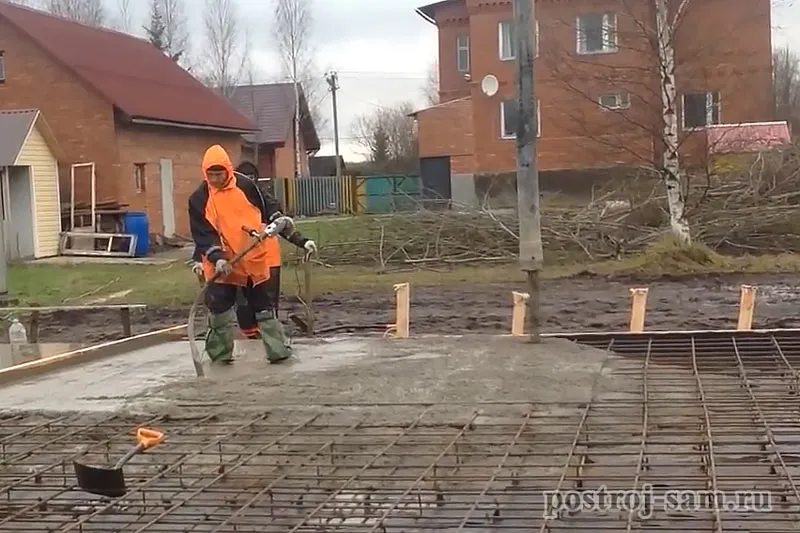

- Когда арматурный каркас готов, можно приступать к заливке бетона в опалубку. Бетон должен быть марки от М200 и выше. Очень часто используют марку М300. Бетон необходимо залить за один раз. Другими словами, если хотите прочный и надежный плитный фундамент – заливайте его за один день. Причем, чем меньше будут промежутки между доставкой, тем лучше. В процессе заливки, бетон желательно провибрировать промышленным вибратором.

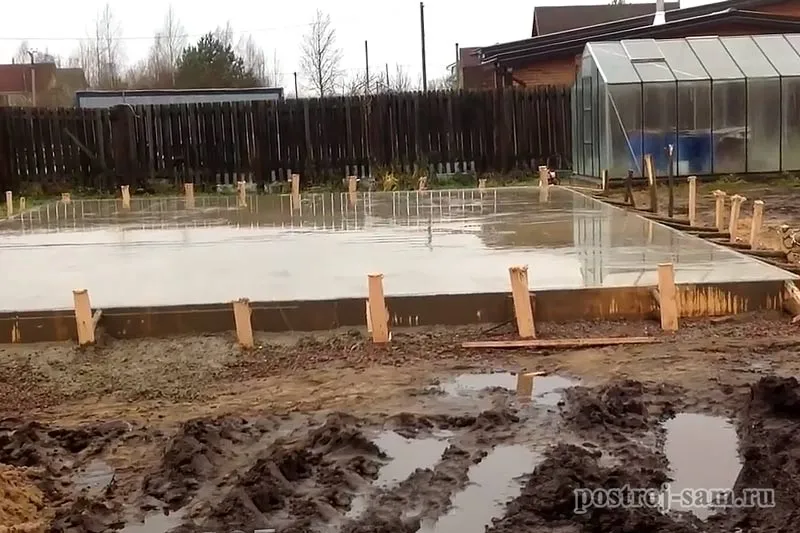

- Залитую плиту необходимо выровнять по горизонту, чем она будет ровнее, тем проще будет потом, в процессе возведения стен и устройства полов. Выравнивается плитный фундамент правилом, либо ровной рейкой или доской.
- После того, как бетон залит и выровнен, ему необходимо отстоятся 28 суток, до полного отвердевания. Идеальные условия для процесса затвердевания бетона – +20оС, а также влажность около 80%. Поэтому, если на улице жарко, то необходимо на следующий день его пролить водой и накрыть пленкой, которая не даст влаге быстро испариться. В зимний период – необходимо позаботиться о прогреве бетона.

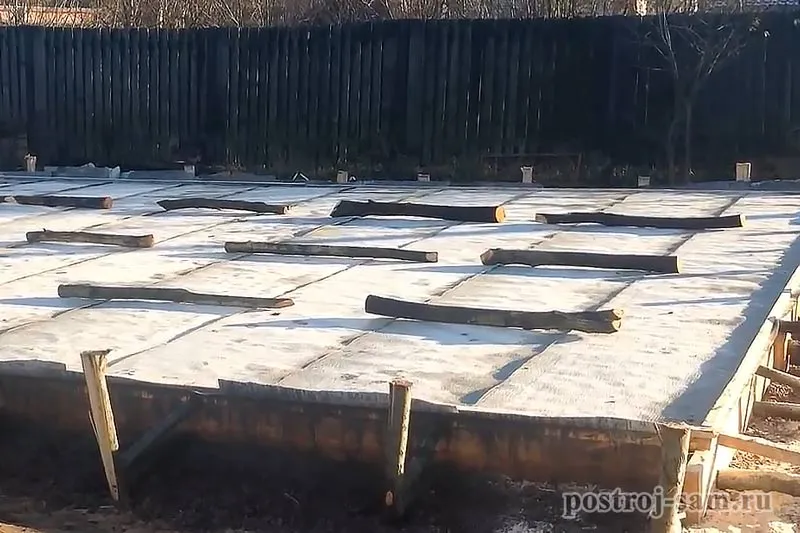

Стоит отметить, если залитый плитный фундамент оставляете на долго, а особенно на целую зиму без крыши, необходимо позаботиться о его «консервации», т.е. укрыть так, чтобы исключить попадание осадков на него.
Советы по устройству плитного фундамента своими руками
- Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
- Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см, а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см.
- Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
- При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
- Не нагружайте фундамент до его полного затвердевания (28 суток). Это может привести к неисправимым последствиям.
- При объеме бетона более 2-3 метров кубических, приготовление его своими руками за один день — трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.
Как найти объем фундаментной плиты?
Для того чтобы найти объем фундаментной плиты, нужно знать ее длину, ширину и толщину.
- Измерьте длину и ширину фундаментной плиты с помощью ленты измерительной.
- Определите толщину фундаментной плиты с помощью измерительного инструмента, например, линейки или измерителя глубины.
- Умножьте длину на ширину, чтобы определить площадь фундаментной плиты.
- Умножьте площадь на толщину, чтобы определить объем фундаментной плиты.
Формула для нахождения объема фундаментной плиты: V = L * W * H
Где: V — объем фундаментной плиты L — длина фундаментной плиты W — ширина фундаментной плиты H — толщина фундаментной плиты
Обычно объем фундаментной плиты выражается в кубических метрах (м3).
