Применение гнутых труб

Существует возможность изгибать профильные трубы при помощи специализированного устройства – ручного трубогиба. При проведении данной операции можно получить изделия высокого качества, которые находят применение в различных сферах нашей повседневной жизни. Если это интересно, можно также изучить чертеж трубогиба, предназначенного для работы с круглыми трубами.

Согнутые профильные трубы используют для изготовления строительных конструкций, арок, теплиц, заборов, калиток. Они – украшение изящной уличной мебели: лавок, стульев, столов. Гнутые профильные и круглые трубы из металла используют для производства школьных парт, стульев, мебели для медицины, офисов, других учреждений.

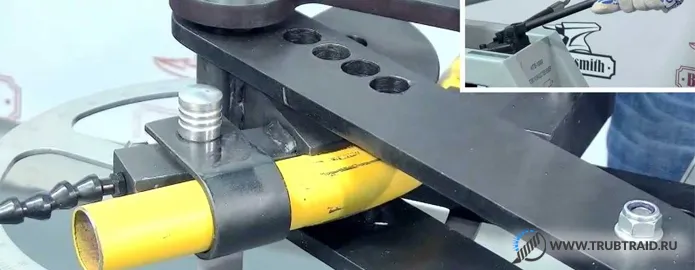

Трубогиб гидравлический сделанный своими руками по своим эскизам или чертежам, или взятых с интернета, является специальным приспособлением, используя которое можно сгибать трубы или прокат под разными углами изгиба, начиная от 0 и заканчивая 180⁰.

Хороший гидравлический трубогиб можно купить в магазинах, а можно попробовать сделать своими руками, который по качеству функционирования ничем не будет уступать заводским изделиям.

А поскольку для самостоятельного изготовления используются подручные средства и материалы, то стоимость такой гибочной конструкции будет значительно дешевле серийных устройств. А финансовая сторона при изготовлении такого устройства, согласитесь, для большинства из нас, имеет большое значение. Учитывая это, многие умельцы своими руками изготавливают универсальные конструкции, с помощью которых легко и качественно изгибаются профильные и круглые трубы с любым радиусом изгиба. А помогает им интернет, где можно выбрать не только понравившийся гидравлический трубогиб для изготовления своими руками, но и посмотреть готовые чертежи, видео, послушать или прочитать советы опытных мастеров.

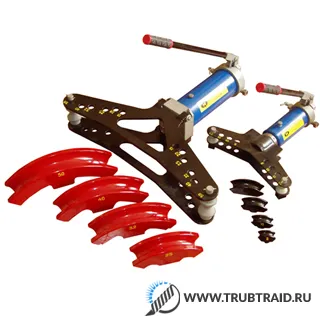

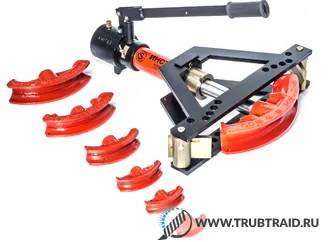

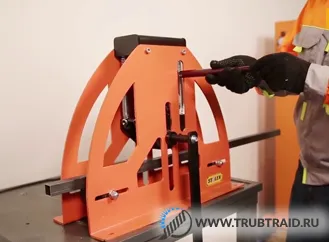

Среди фабричных аналогов, большой популярностью пользуется гидравлический ручной трубогиб stalex, при помощи которого легко сгибаются металлопластиковые трубы, а также металлические изделия. С таким инструментом удобно работать профессионалам, поскольку гнуть трубы можно непосредственно на стройплощадке, причем очень плавно и аккуратно. Конструкция ручного трубогиба серийного производства такова, что при его использовании полностью исключается сплющивание или излом.

Особенности:

• создает усилие, которое равняется 12 тоннам;
• снабжен гидравлическим приводом;
• оснащен комплектом сменных башмаков;
• может функционировать в горизонтальном или вертикальном положении;
• обеспечен автоматическим возвратом ползуна;
• при работе задействован весь рабочий ход цилиндра;
• радиус изгиба регулируется вертикальными или горизонтальными опорами (в зависимости от модели).

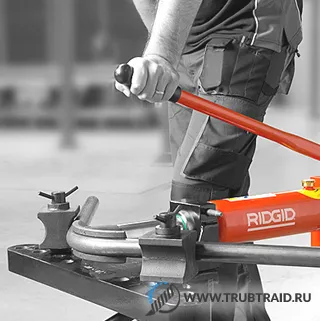

Среди множества ручных трубогибов, наиболее популярными и востребованными считаются станки гидравлического типа. На это есть свои весомые причины.

Гидравлические устройства способны качественно согнуть даже 3-ех дюймовую круглую трубу. Они успешно используются, как профессионалами – для выполнения больших объемов работ, так и начинающими любителями, которые хотят согнуть одну-две профильные или круглые трубы.

Кроме таких преимуществ как:

• простота в изготовлении;
• надежность;
• прочность;
• низкая стоимость,

еще их ценят за силу воздействия, благодаря которой можно обрабатывать не только толстостенные стальные трубы, но и работать с достаточно крупными изделиями из других металлов: алюминия, меди, латуни, бронзы.

Кроме того, специальная установка (домкрат) значительно облегчает труд оператора, который прилагает минимум усилий для получения большой силы давления на стальные, или с иных материалов, трубы.

Важно! Нельзя сгибать трубу больше, чем предвидено конструкцией такого устройства, хотя возможности для этого могут быть. Связано это с возможными невидимыми повреждениями готовой детали, которые обязательно проявятся чуть позже, во время эксплуатации.

Перед изготовлением ручного трубогиба необходимо определиться с типом устройства. Для этого нужно ознакомиться с чертежами и фото, а также схемами возможных конструкций сделанных своими руками, посмотреть видео, вспомнить, какие материалы и подручные средства у вас в наличии и только тогда приступать к процессу изготовления. И главное: с какой целью и для каких работ вам понадобится конструкция, с помощью которой можно сгибать стояки. Плюс к этому, неплохо бы посоветоваться с более опытным соседом или другом, который уже имел дело с изготовлением такого или похожего устройства. И если вы готовы, то можно начинать изготавливать приспособление для сгибания профилей.

Прежде, чем начать изготовление станка для гибки круглой трубы, нужно запастись всем необходимым:

• гидравлическим домкратом от машины или трактора (можно использовать и более мощные, если есть такая возможность);
• башмаком (пуансоном);
• швеллером (около 3-ех метров);
• 3-мя роликами с осями;
• металлическими пластинами.

При изготовлении ручного трубогиба следует придерживаться простого алгоритма:

1. Рулеткой замерять необходимую длину швеллера для основания и болгаркой отпилить 2 равных куска, благодаря которым основание будущего гидравлического трубогиба, а вместе с ним и каркас (1), будет более устойчивым.
2. Разместить отрезанные куски швеллера плотно друг к другу, сварить снизу и сверху вдоль линии стыка. Такая платформа будет основой станка для гибки труб.
3. Приварить с обеих сторон основания боковые швеллеры под углом 110⁰.
4. К верхней части боковых швеллеров приварить более длинные куски, в которых предварительно необходимо высверлить несколько (от 2 до 8) отверстий, размещенных симметрически с обеих сторон будущего станка для гибки труб. Они предназначены для установки в них осей с прижимными роликами, переставляя которые можно будет регулировать радиус изгиба стояков.
5. Закрепить пластинами с отверстиями под болты (2) диаметром 10-12 мм, домкрат (3) на основании таким образом, чтобы он не двигался при выполнении работы со стальными или другими трубами. Для этого нужно просверлить основание в определенных местах и закрепить гидроустройство планками с болтами.
6. Надежно закрепить на штоке домкрата башмак (4), чтобы в случае необходимости его можно было легко снять и поменять на другой.

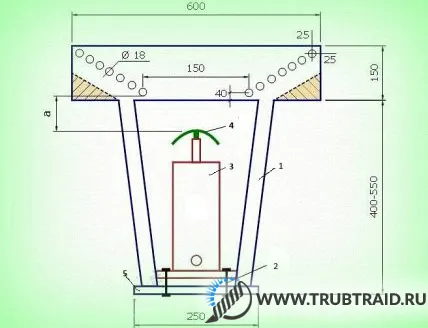

Схема для изготовления ручного трубогиба

Все, конструкция готова к работе, а необходимые размеры, указаны на чертеже трубогиба сделанного своими руками хотя на фото, в верхних швеллерах (их 2, по одному с каждой стороны боковых швеллеров) не высверлены отверстия. Поэтому, изображенный ручной гидравлический трубогиб рассчитан на сгибание деталей только с одним радиусом сгиба.

Высота станка для гибки определяется параметрами домкрата и расстоянием «а». Это значит, что для сгиба пол-дюймовой стальной трубы этот отрезок должен равняться примерно 2 см (если домкрат находится в нерабочем состоянии).

Следует учесть, что все усилие от пуансона направлено в верхнюю часть ручного трубогиба. Поэтому, возможны случаи, когда наружная часть сгибаемой детали подвергнется слишком большому растяжению, что будет способствовать значительному истончению стенки круглой трубы. Случаются даже и надрывы стояка. Поэтому, не всегда можно использовать агрегат для того, чтобы гнуть тонкостенные трубы.

Как видим, ничего сложного, а конструкция для сгибания круглой трубы – надежная, прочная и прослужит не один десяток лет. А главное, что для ее изготовления использовались только подручные материалы, что очень удешевило такое устройство.

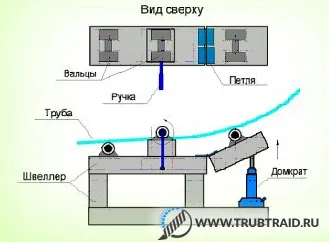

Приспособление используется для профильных труб. Принцип действия такой конструкции состоит в следующем: поворотная платформа, приводящаяся в движение домкратом и через которую задается угол изгиба, с помощью шарнира соединена с основной станиной. Профиль протягивается в результате вращений рукоятки, которая присоединена к промежуточному валу станка для гибки.

Станок для гибки

Основание для ручного трубогиба и стойки изготавливаются из швеллеров с высотой стенок 125-200 мм. Обоймы для подшипников, основу вальцов, можно сделать из стальной трубы, причем, ее диаметр должен совпадать с диаметром подшипников.

Параметры изгиба можно регулировать двумя способами: с помощью поворотной платформы и с использованием вальцов, находящихся на краю.

С этой целью необходимо просверлить опорные пластины и швеллер, что обеспечит подвижность элементов станка для гибки.

Обе платформы такого устройства также изготавливаются из швеллеров. Для поднятия крайней платформы ручного трубогиба применяют обычный автомобильный или тракторный домкрат гидравлического типа.

Для приваривания вертикальной стойки из швеллера необходимо отступить от края одной стороны основания гидравлического трубогиба примерно 45-50 см. Для ее упрочнения желательно спарить два куска.

Используя строительный уровень, необходимо добиться строгой горизонтальности стационарной платформы самодельного станка для гибки, после чего сзади к ней приварить стойку. С помощью кусков профиля осуществить наращивание ограничителей на высоту, хотя бы равной или больше толщины профильных или круглых труб, которые будут поддаваться гибке.

Используя дверные петли, подсоединить основную станину ручного трубогиба с направляющей платформой. Смонтировать подшипники на краях движущейся и стационарной платформ, а также на ограничителях такого устройства, используя для этого сварку.

Для усиления всей конструкции гидравлического трубогиба необходимо воспользоваться уголками, которые приваривают в отдельных местах. На средний вал станка для гибки прикрепить рукоятку, а на крайние – установить подшипники.

Разместить снизу домкрат под направляющей платформой, с помощью болтов надежно закрепить на основании и самодельный трубогиб готов к работе.

Кстати, ремонт гидравлического трубогиба, сделанного своими руками, также можно делать самостоятельно и вот почему: никто, кроме вас, не знает особенностей его строения и принципа действия. Поэтому, сделать высококачественный ремонт трубогиба сможете только вы сами в домашних условиях.

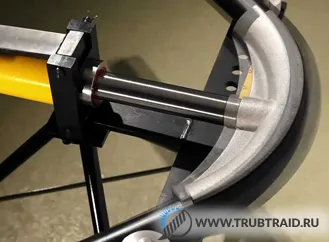

Процесс гибки выглядит так: сначала необходимо установить стальную трубу в башмак и с обеих сторон закрепить. После этого нужно задействовать домкрат, благодаря которому, такое устройство (шток вместе с башмаком) будет подниматься вверх. Усилие, создающееся гидроприводом, моментально передастся на ролики, после чего стояк начнет гнуться под наперед выставленным радиусом изгиба. После окончания процесса сгибания, устройство необходимо опустить и вытащить готовое изделие. Главное, что такой станок для гибки можно остановить в любое время, что исключает возможность получения травм.

Важно! Если необходимо согнуть очень короткую профильную трубу, а расстояние между роликами не позволяет этого сделать, то необходимо оба торца стояка нарастить обрезками труб соответственного диаметра.

Прежде, чем согнуть профильную или круглую трубу, желательно прислушаться к советам опытных в этом вопросе людей.

Во-первых, самодельные гидравлические трубогибы достаточно качественно сгибают трубы, произведенные из любых материалов. Очень важно, что с помощью приспособления сгибаются, без всякого рода брака, толстостенные изделия, что не по силе трубогибам других конструкций сделанных самостоятельно в домашних условиях.

Во-вторых, процедуру можно проводить горячим и холодным способами, что также делает такие устройства более популярными и востребованными.

Изюминка холодной гибки состоит в том, что стальную или, сделанного из других металлов, трубу перед выполнением операции необходимо чем-то наполнить. Для этого хорошо подходят песок, соль, масло или масляный перераб, вода. Благодаря таким наполнителям, значительно повышается качество изгиба стальных труб или изделий из других металлов, а также исключается появление всякого рода ненужных деформаций.

При горячем методе, нужно предварительно нагреть определенный участок стальной трубы, а дальше сгибать так же, как холодную заготовку, но без наполнителя.

В-третьих, для получения качественного продукта, толстостенные конструкции с помощью самодельного гидравлического трубогиба, сгибают методом горячей гибки.

Неопытные операторы думают, что процесс гибки с помощью гибочного станка по металлу, сделанному своими руками – достаточно простая операция. Но это не совсем так.

Если вы будете неправильно обращаться с ручным трубогибом, то возможно появление нежелательных дефектов:

• изменение диаметра круглой трубы, что вызывается, так называемым, подминанием;
• появление истончения исходных образцов на месте сгибания круглой трубы или профильного аналога, что может привести к ухудшению прочностных характеристик детали.

С целью минимизирования возможных дефектов, необходимо уметь правильно выбрать такое устройство и хорошо ознакомиться с принципом его действия.

Если нужно выполнить гибку идентично шаблону, то чтобы не допустить соскальзывания профильной или круглой трубы, а значит, чтобы не было никакой разницы между шаблоном и согнутой деталью в плане размеров и конфигурации, необходимо упоры заменить металлическими крючками.

Обычно самодельный трубогиб с двумя роликами используют при сгибании конструкций маленьких радиусов, а с тремя – больших.

С целью усовершенствования конструкции, необходимо сделать трубогиб своими руками так, чтобы упорные ролики могли двигаться, что позволит моментально менять радиусы изгибов.
