Изготовление и установка шкафа-купе 3 метра — с чертежей до выполнения своими руками

1. Расчёт и сборка корпуса шкафа.
Определяем уровни поверхностей
Заказываем распил
Подгонка в уровень
2. Двери шкафа купе.
Расчёт размеров дверей
Сборка купе дверей
Установка на направляющие

На просторах интернета можно найти множество руководств по самостоятельной сборке шкафа-купе. Однако, накопив опыт в создании такой мебели, хочу поделиться некоторыми нюансами, которые мне удалось обнаружить и которые, возможно, не так легко найти в других источниках.

1. Расчёт и сборка корпуса встроенного шкафа.

Установка любой мебели, а тем более встроенного шкафа начинается с определения места его расположения, размеров и графического чертежа с желаемым внутренним наполнением. Раз мы делаем всё сами то и проект мы также рисуем ручками. Для этого я использую программу Visio, в ней всё просто и доступно.

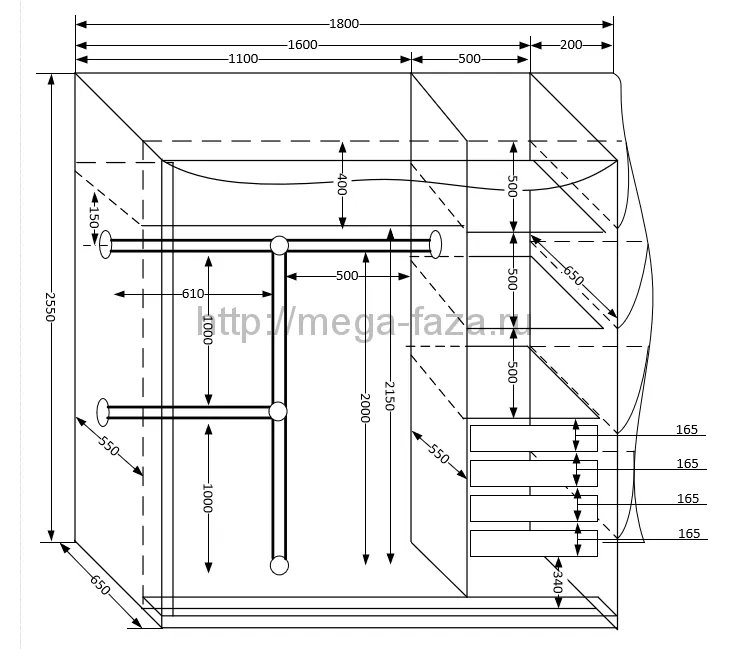

Чертёж корпуса шкафа-купе с внутренним наполнением.

Определившись с глубиной, шириной, высотой и внутренним распределением пространства (полки, штанги, ящики, корзины, и т.д.) вы легко до миллиметра всё просчитаете и занесёте в проект. Весь корпус шкафа собирается из ЛДСП одной толщины равной 16 мм (при расчётах это учитывайте). Чертёж готов? – Идём дальше.

Определяем уровни поверхностей

Прежде чем заказать распил ЛДСП по своим размерам, убедитесь в ровности ваших стен, а именно в тех местах куда будут примыкать и крепиться несущие перегородки и закрываться двери.
Измерить ровность поверхности можно правилом или уровнем на 2,5 метра. Приставляете к стене, выбираете уровень и смотрите. Если пузырёк измерительного прибора встал по центру, а между ним и стеной местами провалы в пару миллиметров – вам просто повезло.

Ту же операцию проводите с полом измеряя уровень в местах крепления перегородок и там, где будут «бегать» будущие купе двери.

Третье измерение проводим на потолке (при условии, что шкаф планирует занять всё пространство от пола до потолка). В моём последнем случае по периметру комнаты смонтирована гипсокартонная конструкция, а значит добавляется крыша. Крышу мы решили сделать с козырьком куда в последствии установятся два мебельных светильника с дистанционным управлением от пульта контроллера освещения.

Измерили, в пределах допустимого радуемся, а если поверхности как российские дороги в глубинке? Ровнять стены, пол и потолки? Делать ремонт? – не планировали. Выход простой, закладываем в чертежи дополнительные выравнивающие детали из того же материала что и шкаф.

На каждую выравнивающую сторону там, где будут ходить двери их будет по три. Лицевые планки шириной 100 мм и длиной, рассчитанной на вертикальные и горизонтальные стороны дверного проёма. И внутренние ширина которых зависит от размера максимального перепада, полученного при измерении, но не менее 20 мм.
Например, при измерении ровности одной стенки максимальная точка от стены до правила составила 12 мм. Значит на эту сторону закладываем в распил две планки по 32 мм. И так для каждой из сторон.

На стены и потолок даже при условии идеальной ровности я всё равно закладываю продольные планки, но уже без выравнивающих боковых. Покрытие стен не будет шаркаться, и верхняя направляющая не так шуметь, как закреплённая на бетоне. На пол нижняя направляющая дверей при условии ровной поверхности и вида покрытия чаще всего монтируется на снование.

Те неровности что показали при измерении мест установки разделительных (несущих) перегородок мы прибавляем к размеру наших вычислений.
Например, согласно нашим вычислениям размер одной из перегородок составил 2720 х 500, погрешность пола 5 мм, потолка 3 мм и по стене – 15 мм. Здесь можно закрыть глаза на пол и потолок (подгоняться по месту) но по стене нужно выровнять (для себя же любимых делаем). Соответственно закладываем в распил размеры 2720х515 мм.

Заказываем распил

Уф… определились с неровностями и прибавили элементы и миллиметры для выравнивания. Создадим в той же программе чертёж с детализацией элементов и указанными размерами нашего будущего шкафа. Вы даже можете рассчитать количество листов учитывая, что их размер (уточните при расчётах там, где будете покупать) составляет 2750х1830 мм.

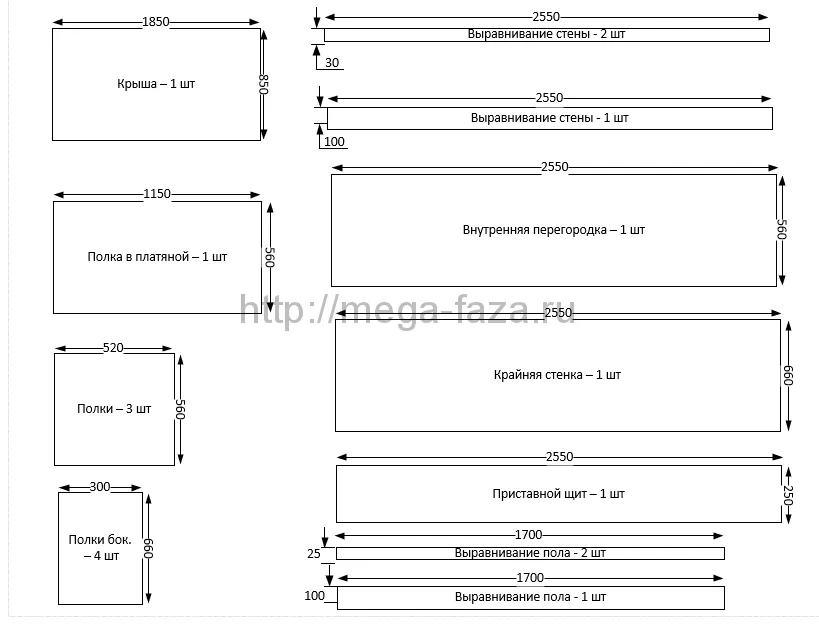

Детализация элементов шкафа для распила.

Для себя я всегда закладываю в распил размеры плюсом на 10 мм (потом по месту подгоняю). На все лицевые части сразу заказываю кромку кроме крыши (если с козырьком), боковых полок, трапеции, там, где будет выпиливаться непосредственно по месту.

Подгонка в уровень

Заказали распил, получили доски, готовы к сборке. Как собирать встроенный шкаф информации много, но раз уж начал то скажу, что я начинаю сборку с установки по размерам внутренней перегородки (предварительно подогнав под вертикальный уровень если это необходимо) затем внешней, и далее внутренние полки, наружные щиты с полочками, крыша (если заподлицо) и т.д. Последними в монтаже корпуса устанавливаются выравнивающие конструкции проёма дверей, о которых мы говорили выше.

Здесь остановимся поподробней. Каждая конструкция состоит из трёх элементов которые мы предварительно собираем в одну п-образную деталь при помощи мебельных уголков (рекомендую металлические). Да, заказывая распил не забудьте указать нанесение кромки с обоих сторон на внешний элемент тот что у нас 100 мм.

Прикладываем к (стене, полу, потолку) в зависимости от того на какую сторону она была у нас высчитана, выставляем по уровню, ещё раз вычисляем максимальную точку расхождения и с помощью (циркуль, нитка/карандаш, чертёжную линейку и другие приспособления) выставив полученный размер отрисовываем на боковушках ЛДСП весь рельеф стены от начала до конца.
Как правило разница перепадов между ровнителями в 100 мм ширины небольшая и можно отрисовать лицевую часть, а выпилив по ней обрезать и вторую. Постараюсь на чертеже показать весь процесс подгонки в уровень. Данный процесс комфортнее выполнять вдвоём один держит по уровню конструкцию второй прочерчивает. Но можно и одному, подставив по уровню под конструкцию клинышки временно закрепив на саморезы отступив с верху и с низу по метру. Когда отметите и уберёте лишнее на эти же места посадите на постоянку.

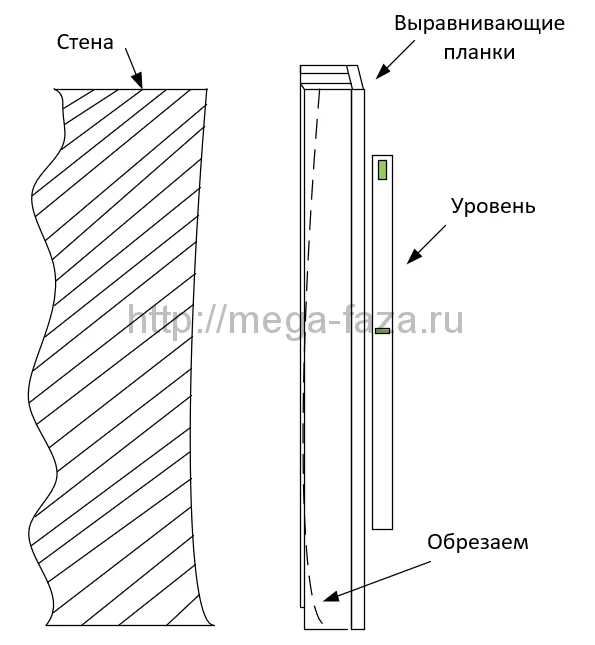

Подгон поверхностей в уровень.

Дальше – проще. Вырезали, закрепили, установили выдвижные ящички или корзины. Корпус встроенного шкафа собран.

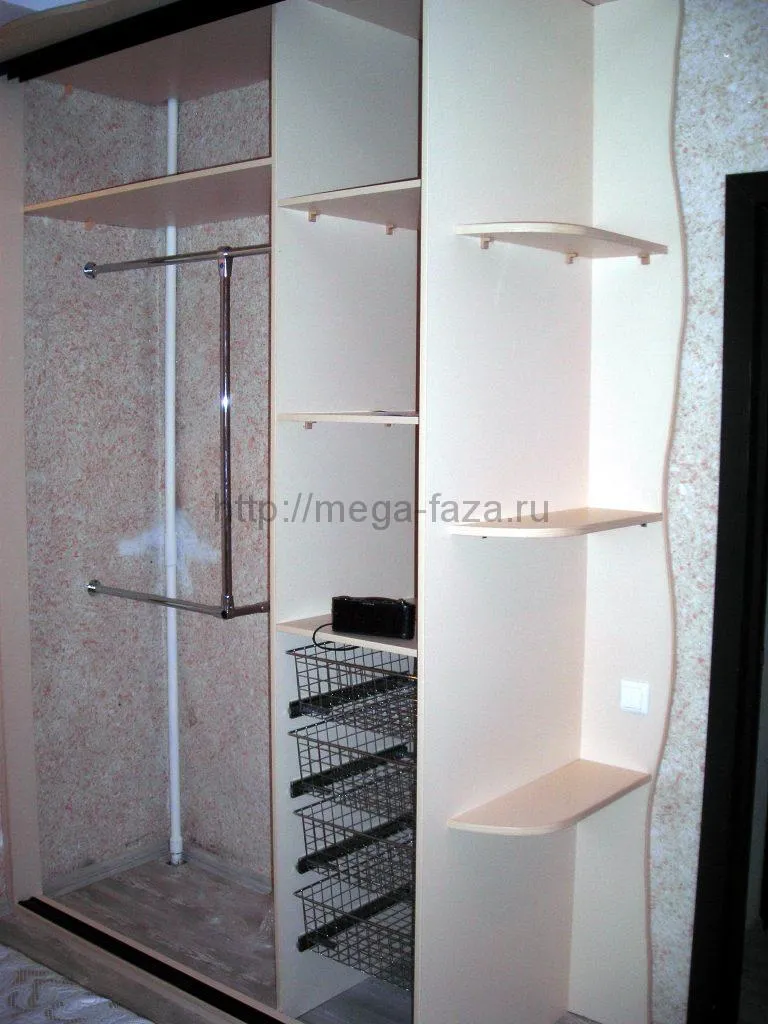

Собранный каркас шкафа.

2. Двери шкафа.

Раздвижные двери шкафа купе – его основа. Всё остальное доски. При условии конечно если в дверное полотно из-за удешевления конструкции не установить такие же деревяшки. Но так как мы делаем себе, а значит хотим, чтобы было уютно и красиво.
В последнем шкафу мы не стали комбинировать, как в прошлых конструкциях, а решили всё наполнение сделать из стекла. Скажу сразу, собирать двери на полу стоя на коленках то ещё занятие. Но раз мы всё делаем своими ручками выбирать не приходится.

Расчёт размеров дверей

Про то как собирать двери описано и показано очень много. От себя скажу следующее.
К размерам дверей подходим, когда уже будет собран корпус шкафа и вы имеете фактические размеры. В принципе, согласно первоначальным размерам проёма на проекте при условии соблюдения монтажа, всё встанет в ноль, но всё же.

Поработаем дизайнерами и прорисуем в программе наши двери с профилями и вставками так как мы их себе представляем.
Высоту дверей высчитываем от нижней до верхней точки направляющих минус 30 мм. Многие рекомендуют 40, но из практики тридцатка это золотая середина.
Ширина – ширина проёма + 26 (32 симметричная ручка) мм/2, а проще – ширину пополам + 13 (16) мм = ширина двери купе. Если быть точными, то отбойники с двух сторон заберут ещё по 3-5 мм. Это нужно учитывать минусовав от размеров.
Пример. Проём 1900. Пополам – 950 + 13 (ручка ассиметричная)-3 (буфер) = 960 мм ширина одной двери.

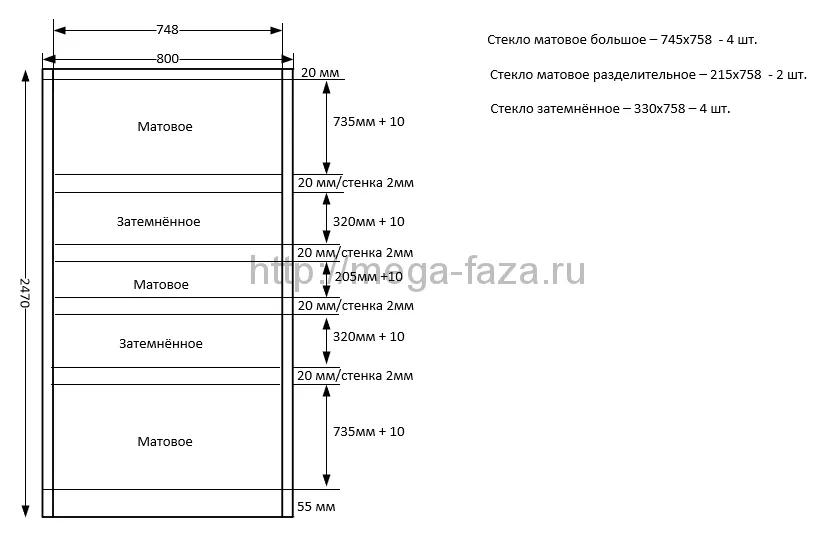

Чертёж дверей шкафа с наполнением, детализация элементов.

Закупаем (если уже закупили, то хорошо) профиля, уплотнители (для стёкол) и на основании их внутренних и внешних размеров проводим расчёт вертикальных, горизонтальных, промежуточных профилей дверей и главное их наполнителей стекло, МДФ и др.

Почему не сделать расчёт сразу? Потому что в зависимости от производителя данные глубины посадки, да и ширина профилей может отличаться. Уплотнительные резинки также выпускаются разной толщины от 1 до 3 мм, а вы купите то что на данный момент есть в магазине.
Рассчитать по имеющимся на руках составляющим дело пяти минут. Единственное не подгоняйте внутренние посадки под ноль оставляя запас минимум в 1 мм особенно касаемо стекла и зеркал.

Сборка купе дверей

Собирать начинаем с верхнего профиля вставляя наполнение в промежуточные. Стекла заранее обрамляем уплотнителем. Если тяжело входит в профиль промазываем резинку мыльным раствором.
Собрали, приложили вертикальный профиль всё должно быть одинаковой длины.

Внутреннее заполнение на несколько миллиметров меньше – можно подложить под горизонтальный профиль (там посадка 10 мм) буферную ленту (отбойник) что съест 3 мм.
Больше — смотрим в пазы профилей везде ли мы всё хорошо посадили. Если есть вставки из МДФ, пластика или другого материала, поддающегося обработке на месте отрезаем лишние миллиметры, если всё в стекле, снимаем и аккуратно режем, а лучше отвезём стекольщику (дешевле обойдётся если что-то пойдёт не так). При этом учитываем, что вторые двери у нас собираются точно по таким же критериям и, если допущена в расчётах ошибка она общая. Двери должны быть просто близнецы если по дизайну не задумано другого.

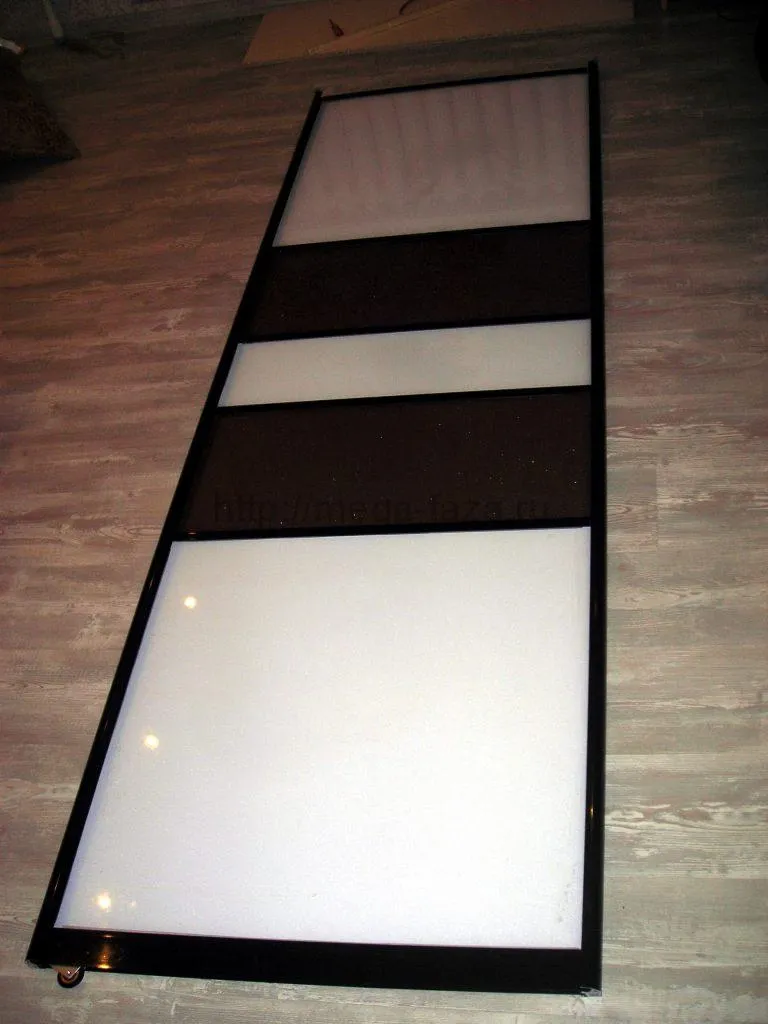

Сборка дверей на домашнем полу.

Выровняли по длине, отметили отверстия в вертикальном профиле для роликов, колёс и стяжки каркаса (ролики, колёса, верхний горизонт – 8 мм от края, крепление нижнего горизонта – 42-44 мм в зависимости от производителя профиля). Ровно посередине просверливаем насквозь две стенки профиля на отмеченных точках сначала сверлом на 6 мм, затем с наружной стороны ручки на 10 мм для головки болтов.

Сборку дверей проводить сподручнее с помощником особенно когда устанавливаются и осаживаются на внутренние наполнители дверей шкафа купе вертикальные профиля.

Установка на направляющие

Собрали каркас дверей, установили нижние колёсики, верхние ролики (кстати, устанавливаются сразу при стяжке верхнего горизонтального профиля), поджимая колёсики и заведя верх в направляющую устанавливаем дверь на полозья. Проверяем ход, выравниваем со всех сторон уровень дверей, наклеиваем отбойники.

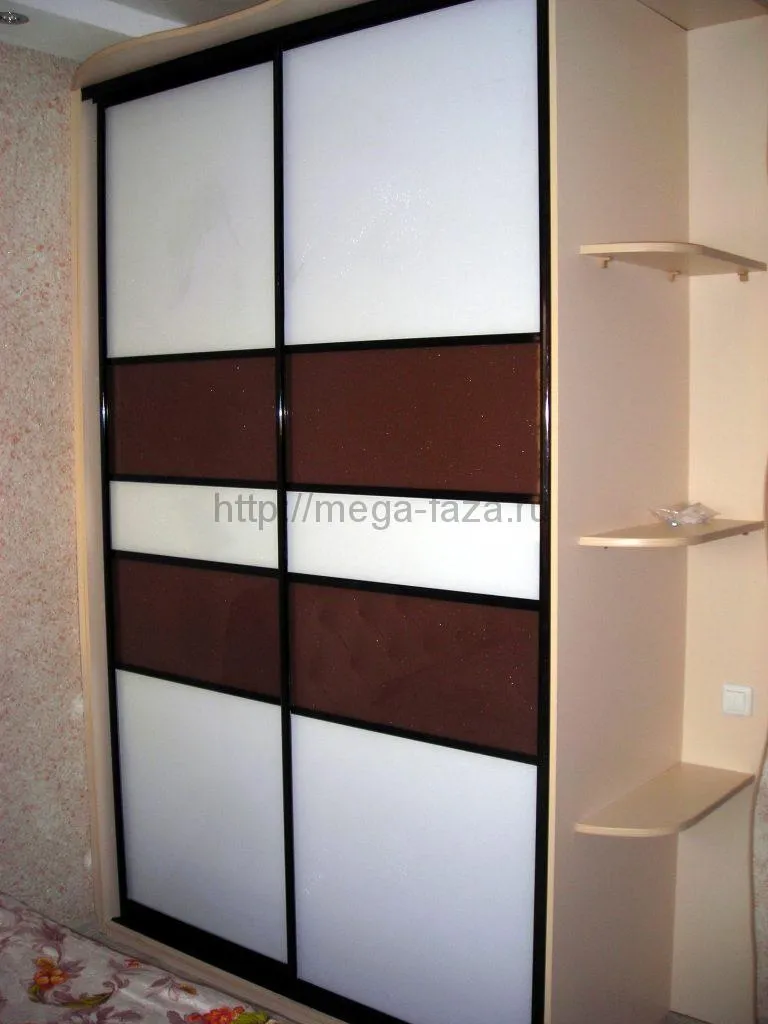

Полностью собранный по нашим чертежам и размерам шкаф-купе.

Вот собственно мы и собрали с вами своими руками шкаф купе, который обошёлся дешевле чем на заказ.

Но при этом на сборку ушло: два дня (день на корпус, день на двери), немало пота, немного нервов, обильный запас нецензурных слов и выражений.

Последний абзац конечно шуточный. Подходить к процессу нужно осмысленно и с душой, тогда всё в руках будет спориться.
Может что-то упустил при описании, пишите спрашивайте. Мыло в подвале сайта. С удовольствием всем отвечу.

P.S. Попалась мне тут на глаза брошюрка по которой я много лет назад собирал свой первый шкаф-купе. Данная инструкция так и называется — шкаф купе своими руками. Отсканировал и опубликовал. Думаю кому нибудь будет полезной — читать инструкцию.
