Изготовление электрических схем — обзор бесплатных программ для рисования однолинейных схем

Чертим однолинейную схему — обзор бесплатных программ

В процессе ремонта дома мне понадобилось создать однолинейную электрическую схему для обозначения электроснабжения. Хотя всё можно было сделать вручную, я решил воспользоваться компьютером для этой задачи.

Что такое однолинейная схема электроснабжения?

Однолинейная схема — это технический документ, который в ОБЩЕМ И ЦЕЛОМ дает человеку, с ним работающему, понятие о:

1. Точках подключения объекта;
2. Основных нагрузках и их показателях (мощность автоматов, их номинал, маркировка и т.д.);
3. Питающем кабеле (вновь все его характеристики: тип, разрешенный ток и т.д.);
4. Номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств (аналогично);
5. Основных потребителях электричества на объекте (аналогично).

Фактически, без однолинейной схемы электроснабжения проводить электромонтажные работы НЕРЕАЛЬНО. Поскольку в документе есть главное – информация.

Что такое принципиальная электрическая схема

Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже.

Почему схема называется однолинейной?

Однолинейная схема – это та же электрическая принципиальная схема, но выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией.

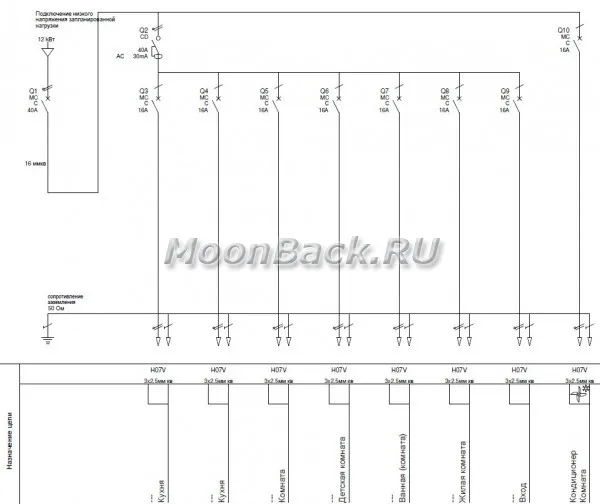

Пример однолинейной электрической схемы

В чем нарисовать однолинейную электрическую схему

Программ для черчения на компьютере (электрические схемы не рисуют, а чертят!) много. Но все они как правило сложны в освоении, если Вы не занимаетесь этим профессионально. Однако я нашел несколько легких для использования обыкновенным человеком.

Программа 1-2-3 схема

Программное обеспечение компании HAGER 1-2-3-схема, Semiolog и hLsys Lume распространяются бесплатно. Скачивать можно и нужно с официального сайта http://www.hagersystems.ru/software/. А не искать ее на файлопомойках и мусоросборках. Программа на русском языке.

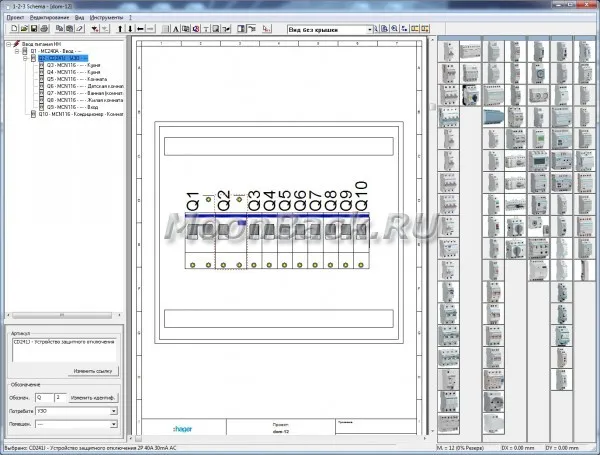

Программа «1-2-3 схема» позволяет подобрать корпус электрощита в соответствии требованиями по степени защиты, укомплектовать его защитными и коммутационными модульными аппаратами, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

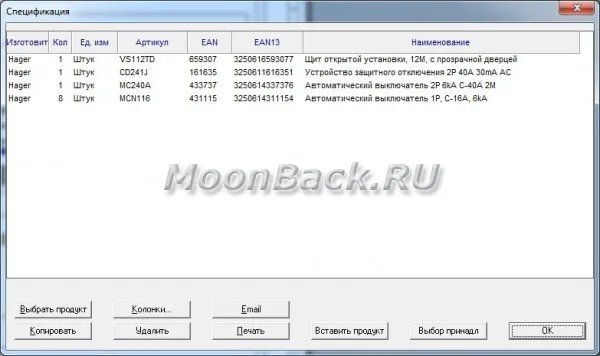

Программа позволяет корректно подобрать серию корпуса и его размер, исходя из количества модульных аппаратов, произвольным образом промаркировать модульные аппараты. Элементная база программы 1-2-3-схема содержит актуальные артикулы оборудования, поставляемые на российский рынок и сертифицированные по российским и европейским стандартам. С помощью 1-2-3-схемы можно грамотно составить спецификацию, создать однолинейную схему электрощита и отрисовать его внешний вид.

Понятное дело, что совсем не обязательно пользоваться элементной базой производителя HAGER. Главное — это результат, то есть однолинейная схема, корректный размер корпуса щитка (когда места хватает для всех автоматов) и бонусом печать этикеток которые потом можно наклеить на щиток над автоматами.

Используя программу 1-2-3 схема вы сможете легко и с минимальными затратами времени создать электрическую схему щитка для жилищного строительства. Чтобы лучше использовать возможности программы и рационально использовать время hager разработал интерфейс между этой новой программой и программой для этикеток semiolog.

Для работы Вы можете использовать только мышку, разработать и распечатать схему электрического щитка и этикетки с обозначениями элементов схемы для щитка.

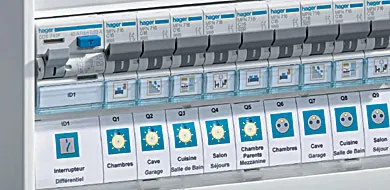

Пример щита в сборе с маркировками групп потребителей, сделанных в программе Semiolog.

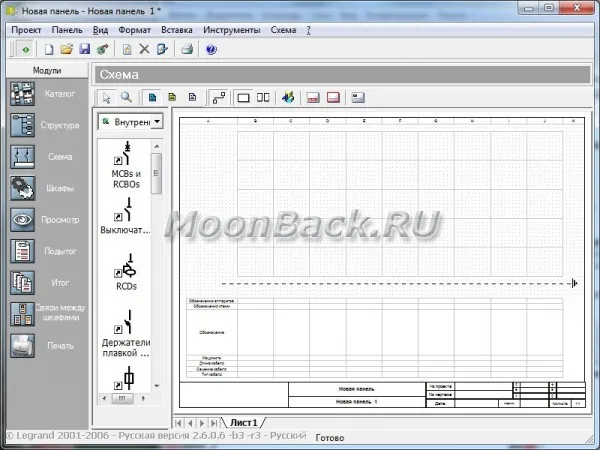

Программа XL Pro² от Legrand

Вторая программа также от производителя — это XL Pro² от Legrand, которая упрощает проектирование низковольтных комплектных устройств (НКУ). Программа позволяет конструкторам НКУ проектировать распределительные шкафы и щитки серии XL³ двумя методами:

1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro² автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов.

Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet.

ПРОГРАММА XL PRO³

Программа XL Pro³ упрощает проектирование низковольтных комплектных устройств (НКУ).
Программа позволяет конструкторам НКУ проектировать распределительные шкафы и щитки производства Legrand на токи до 6300 А двумя методами:

1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro³ автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов.

Скачать программу можно на официальном сайте — http://www.legrand.ru/ru/scripts/ru/publigen/content/templates/previewMultiPhoto.asp?P=1715&L=EN

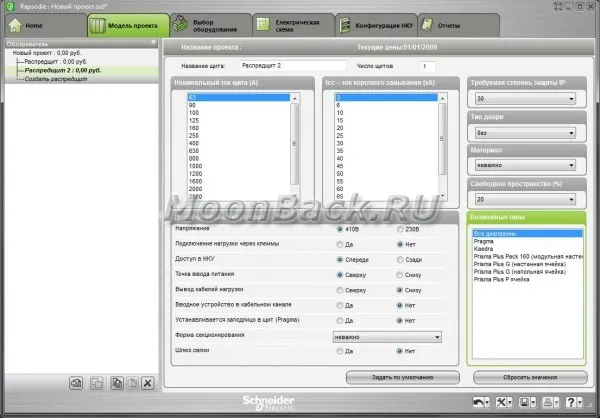

Rapsodie — Компоновка распределительных щитов

Это третья программа в обзоре для компоновки распределительных щитов, но теперь уже от schneider-electric.

1. Rapsodie предназначена для компоновки шкафов НН серий Prisma Plus, Pragma и Kaedra.
2. Работа в Rapsodie существенно ускоряет процесс компоновки шкафа.
3. В результате работы с программой пользователь может получить: внешний вид шкафа и полную сборочную спецификацию, а также подробный расчет стоимости проекта.
4. База данных программы содержит устройства Schneider Electric, пользователь может автоматически подобрать к ним дополнительные аксессуары. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
5. Rapsodie также позволяет подобрать отобразить топологию однолинейной схемы для корректного подбора распределительных устройств и монтажных аксессуаров.
6. В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев.
7. Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация выдается в виде файлов распространенных форматов (*.txt, *.xls, *.pdf, *.dxf).

Преимущества

Rapsodie — это интеллектуальный инструмент для компоновки НКУ.

1. Комфорт и прозрачность при работе в программе
2. Автоматическая проверка совместимости устройств
3. Быстрый доступ к результатам проектирования
4. Печать или экспорт полноценной сопроводительной документации

В результате работы с программой Пользователь может получить: внешний вид шкафа (двери, передние панели, устройства, монтажные платы, составные устройства) и полную сборочную спецификацию, подробный расчет стоимости проекта (в том числе с учетом сборочных и наладочных работ, а также с учетом скидок).

Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация создается в виде документов распространенных форматов (*.txt,*.xls, *.pdf, *.dxf). Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки.

Программа бесплатна, но так же как и в случае с Legrand она отсутствует в свободном доступе. Программа распространяется среди клиентов и партнеров ЗАО «Шнейдер Электрик» на безвозмездной основе. Для максимального удобства пользователей освоения Rapsodie проводится учебный курс в Центре Обучения Schneider Electric.

Форму заявки на программу можно найти на сайте, в продуктовом разделе Rapsodie. Заполненную заявку следует отправлять в Центр поддержки клиентов по адресу ru.ccc@schneider-electric.com

Что нужно для сборки электрического щита?

Для сборки электрического щита необходимо следующее оборудование и материалы:

1. Щитовой ящик: металлический ящик для монтажа оборудования, соответствующий размеру и количеству установленных приборов.

2. Автоматические выключатели: устройства для защиты от перегрузки и короткого замыкания в электрической сети.

3. Дифференциальный автомат: устройство для защиты от поражения электрическим током.

4. Розетки и выключатели: для подключения электрических приборов.

5. Клеммники: для соединения проводов внутри щита.

6. Кабель: для подключения электрических приборов.

7. Инструменты: крепежные элементы, ножовки, отвертки, пассатижи и т.д.

8. Схема: электрическая схема, показывающая расположение и соединение всех элементов в щите.

Для сборки электрического щита необходимо иметь опыт работы с электрическими устройствами и соблюдать все требования по безопасности при работе с электричеством.
