Изготовление качели-балансира своими руками — варианты из дерева, на пружине и детские

Балансирные качели (известные также как коромысла, качели-маятники, качели-весы) представляют собой разновидность детских игровых устройств, спроектированных для одновременного катания двух, иногда четырех детей. Если вы интересуетесь созданием балансирных качелей своими руками, это также может быть рассмотрено.

• Из одного бревна;
• Из двух брёвен;
• На металлическом каркасе с деревянной доской;
• На пружине.

1. Принцип работы качелей балансир
2. Правила безопасной эксплуатации
3. Виды качелей балансир (по типу конструкции)
4. Какой можно использовать материал для изготовления балансира
5. Калькулятор расчета прочности балансира
6. Как сделать простейшие варианты?
   1. Качели маятник с одним бревном
   2. С двумя бревнами
7. Качели балансир своими руками из дерева с металлическим каркасом
   1. Инструменты и материалы
   2. Сооружение каркаса
   3. Ручки и ограничители
   4. Уход и эксплуатация
8. Качели на пружине – тут нужен фундамент
9. Цены при покупке в магазинах

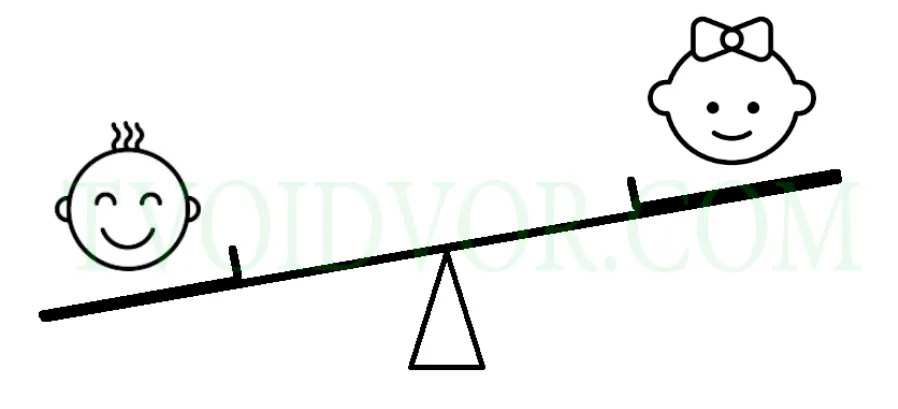

Принцип работы качелей балансир

Принцип работы качелей балансир базируется на балансировании или эффекте перевеса. Иными словами, они работают также, как и классические рычажные весы. Вне зависимости от вида, конструкция качелей-балансир выполнена по единому принципу. Её ключевой элемент – длинная планка, центр которой опирается и прикрепляется к основанию, опоре. С обоих концов планки размещаются сиденья с ручками, за которые держатся дети.

Катание на этих детских качелях качалках не требует никаких навыков. На каждом из сидений размещается ребенок. Поочередно отталкиваясь от земли, один ребенок поднимается вверх, тогда как второй – опускается вниз. Движение качели происходит за счет перевешивания детьми друг друга.

Главное условие для наилучшего раскачивания – идеальная сбалансированность конструкции и примерно равное соотношение веса детей. Что интересно, существенных ограничений по весу и количеству катающихся нет. Все зависит от используемого для перекладины качели материала и её длины. На ней может кататься даже взрослый человек с ребенком, или двое-трое детей с каждой стороны.

Правила безопасной эксплуатации

При пользовании детскими качелями балансир особое внимание следует уделять безопасной эксплуатации, поскольку основными их пассажирами являются дети. Предлагаем ознакомиться с основными положениями о требованиях к конструкции и эксплуатации качель:

• Конструкция предназначена для катания детей старше 5 лет. В таком возрасте у них уже развита координация движений и цепкость рук. Рост в таком возрасте уже позволяет детям самостоятельно дотягиваться до земли и отталкиваться.
• Детям младше 5 лет можно кататься под контролем и с помощью родителей. Как альтернатива, для самых младших пассажиров подойдут качели на пружине – более безопасные в использовании.
• Качели балансиры должны быть оборудованы местом с прочно закрепленными опорами не только для рук, но и для ног.
• Чтобы гарантированно предотвратить защемление ног качающихся, минимальное расстояние в обычном состоянии между перекладиной и землей должно составлять 230 мм.
• Оптимальным материалом изготовления качелей считается древесина – наименее опасная для здоровья.

Следуйте этим нехитрым правилам и используйте качели весы правильно, тогда процесс превратится веселую и интересную игру.

Виды качелей балансир (по типу конструкции)

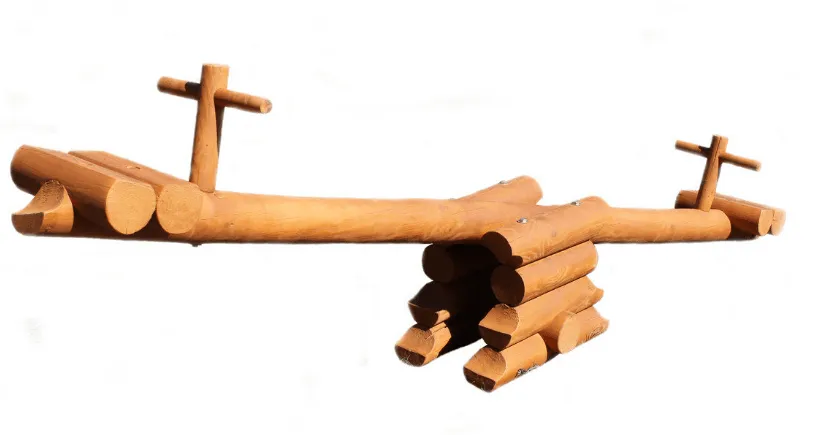

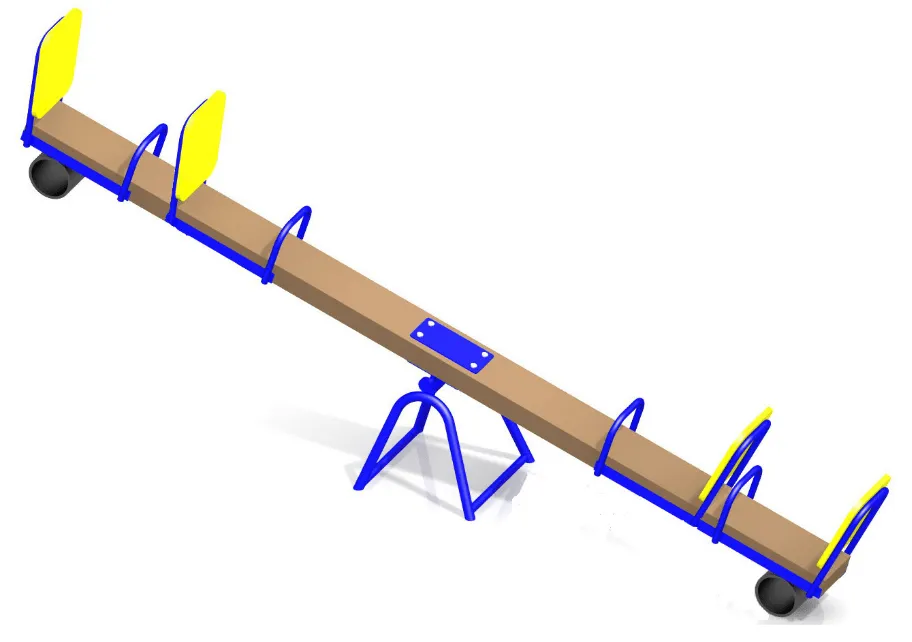

При общей концепции конструкции, существуют следующие виды качелей-балансир:

Какой можно использовать материал для изготовления балансира

Современные качели балансир изготавливаются из трех основных материалов, каждый из который имеет свои особенности и преимущества.

Рассмотрим их подробнее:

Калькулятор расчета прочности балансира

Чтобы провести максимально простой расчет прочности необходимо знать два основных параметра: максимальный угол наклона и паспортную грузоподъемность для покупных качелей. Если качели вы делаете сами, то далее будет рекомендация, как рассчитать грузоподъемность (однако мы не рекомендуем полностью доверять данным такого расчета для качелей, сделанных своими руками).

Давайте возьмем два усредненных показателя и проведем расчет прочности для качелей балансир как на фото ниже. Используя свои исходные данные вы сможете провести расчет прочности для ваших качелей благодаря нашему калькулятору.

Итак, логика расчета. Предположим, что имеем максимальный угол наклона – 35 градусов, а общая паспортная грузоподъемность = 200 кг.

1. 200 кг * SIN35=114,8 ~ 115 кг.
2. 115 кг/2 = 57,5 кг.
3. Первое испытание: 57,5*10=575 кг.
4. Второе испытание: 575*5=2875 кг.

Калькулятор выглядит следующим образом. Выбирайте значения в зависимости от ваших переменных.

Мы провели расчет прочности, теперь приведем пояснения по каждому пункту.

1. 1. Максимальный угол наклона перемножаем с паспортной грузоподъемностью. В случае, если качели вы делаете сами, возьмите вес человека слева и человека справа, сложите и умножьте на 2 для металлических опор, на 1.5 для досок, 1.75 для круглых брусков – навскидку это будет приблизительная расчетная грузоподъемность для ваших качелей.

1. Полученный результат 115 кг разделили на два, итого 57,5 кг – такое изгибающее усилие будет приходится на опору.
2. Проводим первое испытание – воздействуем на балку десятикратным весом в 575 кг. При таком усилии она должна слегка деформироваться.
3. Проводим второе испытание – увеличиваем предыдущую нагрузку в 5 раз (итого получается в 50 раз). Получаем результат 2875 кг. Именно при таком весе балка от качели должна сломаться.

Как сделать простейшие варианты?

Перед тем как начать рассматривать процесс создания более сложного варианта давайте разберем как изготовить детские качели балансир своими руками простой конструкции буквально если не за, 5 минут, то за несколько часов.

Качели маятник с одним бревном

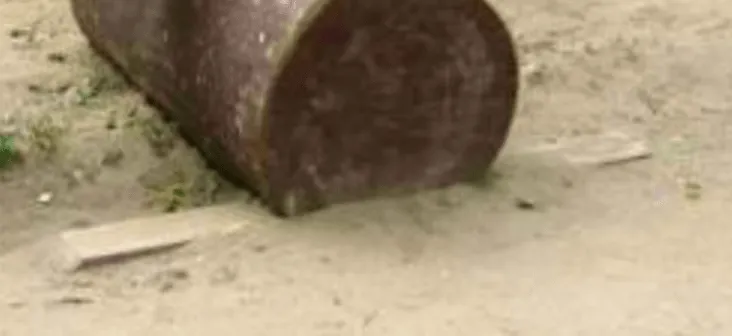

Самая легкая в производстве конструкция. Для неё требуется пень иди бревно толщиной от 400мм и высотой 500 мм, два бруска сечением 100х30х800мм, две небольшие планки, доска длиной 2500мм, толщиной 150 мм и высотой 100 мм. Как сделать читайте далее.

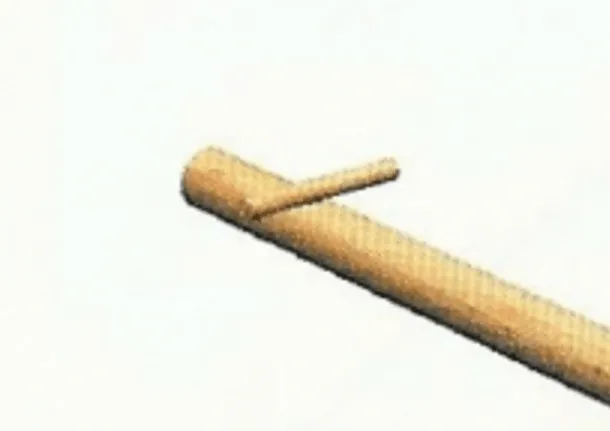

1. Бревно использует роль стойки. Для этого уложите его горизонтально и с обеих сторон прибейте гвоздями бруски. Последние обеспечат устойчивость стойки, предотвратят катание бревна по земле.
2. Доску примените для обустройства перекладины. Можно сделать как на фото ниже – выпилить круглое отверстие так, чтобы оно пришлось по окружности бревна. В данном случае вы сможете легко переносить качели, и доска при катании не будет ходить “ходуном”.


   Если не хотите все усложнять, то вы можете вообще никак не крепить доску – такие конструкции тоже имеют право на жизнь.



3. Планки обеспечат безопасность при катании. Прибейте их на концах перекладины поперек, чтобы в процессе катания дети держались за них.

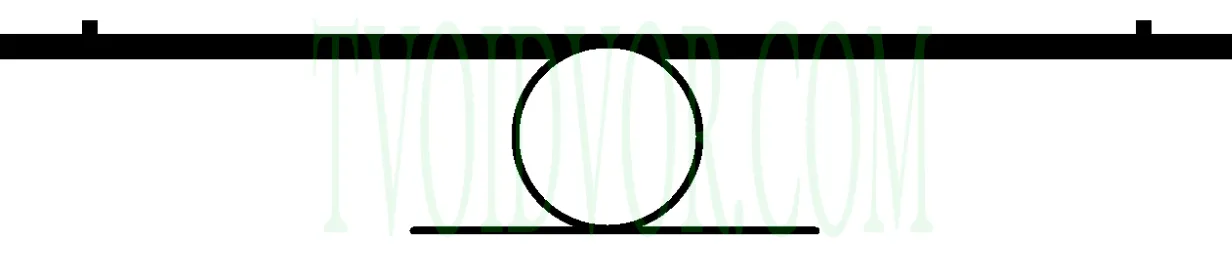

В результате качели весы своими руками получаются примерно такими, как на схеме ниже.

С двумя бревнами

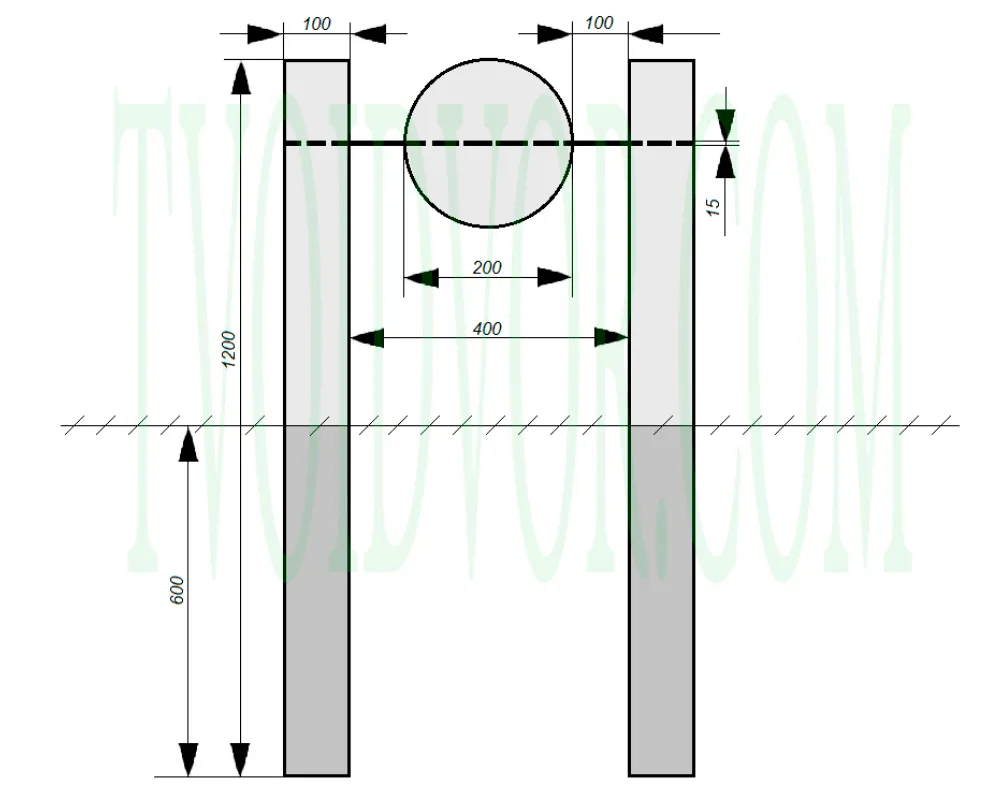

В данном случае можно воспользоваться двумя тонкими бревнами длиной 1200мм и диаметром 100 мм. Также потребуется брусок длиной 2500 мм, диаметр 200 мм и металлический прут 15 мм в диаметре и длинной 600 мм. Более наглядно на чертеже ниже.

1. Закопайте бревна вертикально в землю на 600 мм. Расстояние между ними должно составить две ширины перекладины, то есть 400 мм.
2. На расстоянии 100 мм от верхних кромок бревен высверлите отверстие 15 мм.

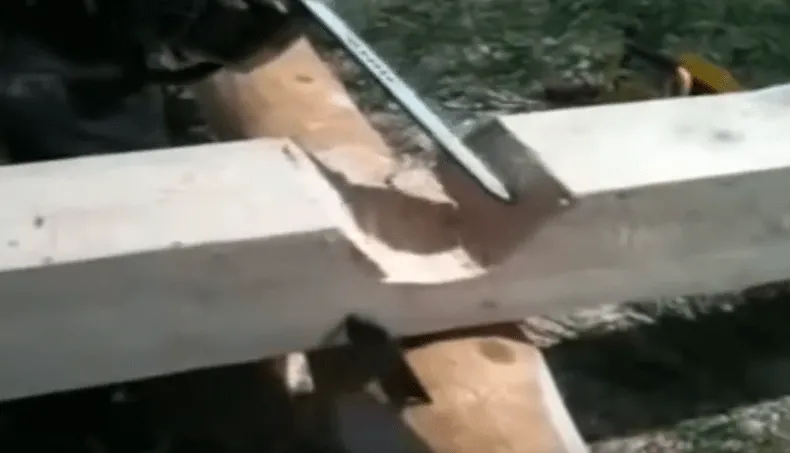

3. Разметьте ваш брусок и ровно по середине (1125 мм) сделайте такое же отверстие, как и в бревнах – 15 мм.
4. Теперь можно продеть металлический прут через два бревна. Как вы уже догадались, между бревнами располагаем нашу перекладину, в которой мы заранее просверлили отверстие 15 мм.
5. Качели маятник, которые вы строите своими руками, почти готовы к использованию. Осталось сделать ручки, за которые дети будут держаться.


   Чтобы не усложнять, можете сделать горизонтальные ручки как и в предыдущем пункте из планок, или из арматуры 14 мм диаметром (далее в п.6.3 будет описано как сделать).

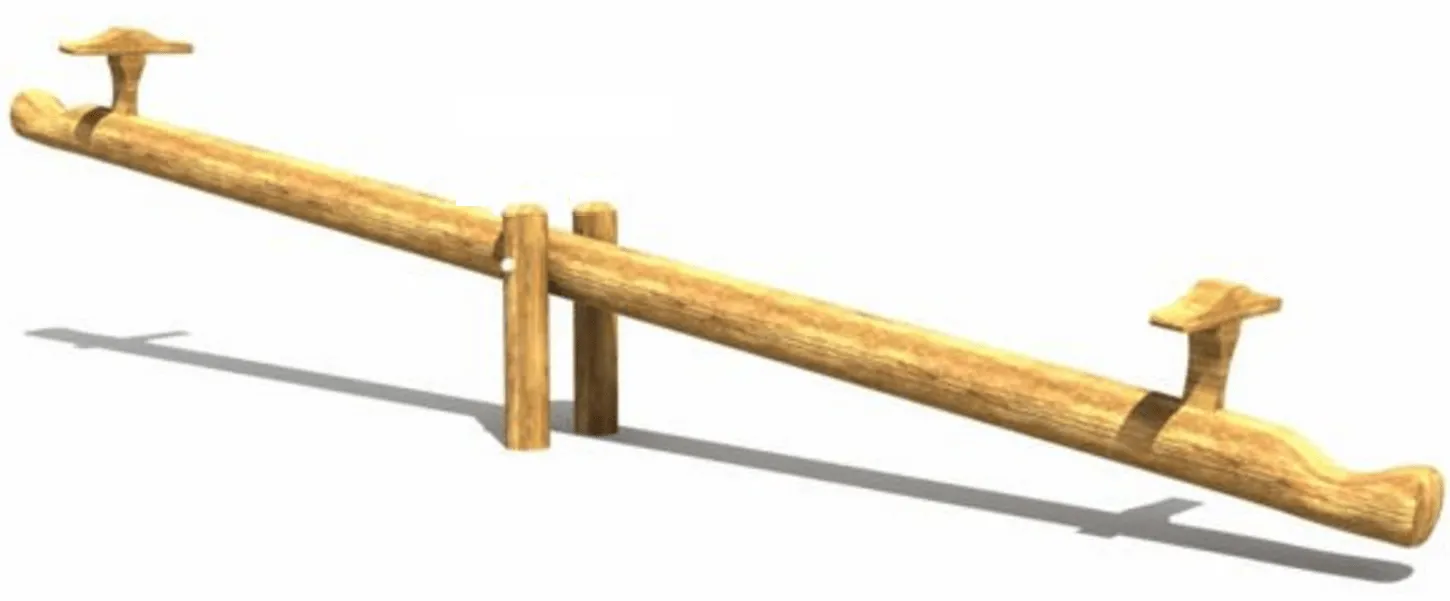

В итоге получится примерно такая конструкция как на фото ниже (на фото она усовершенствована). Теперь вы знаете как сделать качели качалку для дачи своими руками из бревна, перейдем к более сложным вариантам.

Качели балансир своими руками из дерева с металлическим каркасом

Давайте изготовим качели балансир своими руками из дерева. В качестве каркаса используем металл, а для перекладины возьмем доску из строганого бруса.

На изготовление таких качелей у вас уйдет не более 10 часов, а по деньгам самое дорогое – это доска. Общий бюджет не более 2000 рублей.

Инструменты и материалы

Для изготовления понадобятся следующие материалы:

• доска 50х200х2500 мм;
• металлические трубки диаметром 35 мм и длинной 2500 мм для основного каркаса;
• металлические трубки диаметром 15 мм для сооружения распорок. Возьмите 1000 мм – лучше пусть останется, чем не хватит.
• два металлических уголка каждый по 500 мм в длину и 50 мм в ширина каждой из сторон;
• втулка 25 мм в диаметре;
• старая покрышка для ограничителей;
• арматура 14 мм в диаметре для сооружения ручек. Общая длина 900 мм, после разрежем;
• кусок шланга длиной 400 мм в диаметре не меньше 15 мм (должен будет одеваться на арматуру);
• полоса 400х30 мм;
• винты с шайбами для крепления доски к уголкам и полосы к доске.

Инструменты:

• сварочный аппарат;
• болгарка;
• шуруповерт;
• трубогиб.

Сооружение каркаса

Для такой качели нам не понадобится фундамент, однако мы можем заострить края трубок, чтобы вкопать в землю для большей устойчивости. Давайте рассмотрим пошаговую инструкцию по сооружению качели качалки.

1. Возьмем металлическую трубу диаметром 40 мм и длинной 2400 мм и разрежем болгаркой на три части – 1000, 1000 и 400 мм. Используя трубогиб изогнем каждую 1000 мм часть трубки так, как это показано на фото ниже.

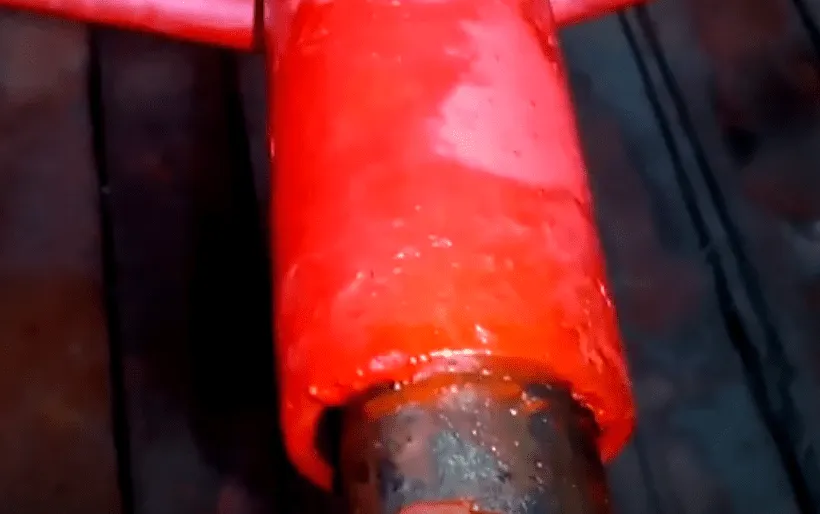

2. Далее берем трубку 400 мм, продеваем в нее втулку так, чтобы она выглядывала на 100 мм с каждой стороны. Втулка будет выступать в роли элемента для создания качения.

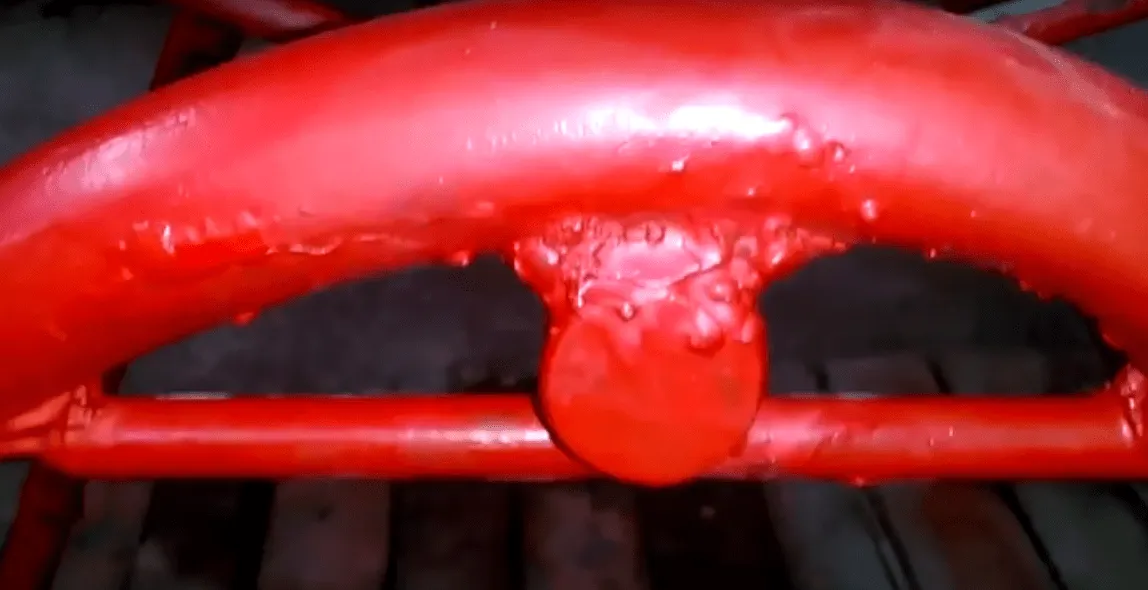

3. Привариваем втулку к ранее изогнутым трубкам так, как это показано на фотографии ниже. Дополнительно укрепляем распорками 15 мм диаметром.

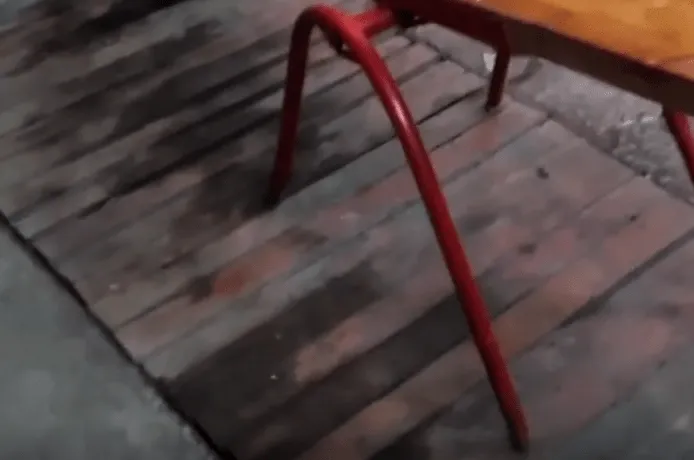

   Длина распорки может быть разная, т.к. радиус изгиба на фотографии может отличаться от получившегося у вас. Тут не проблема взять рулетку и замерить.

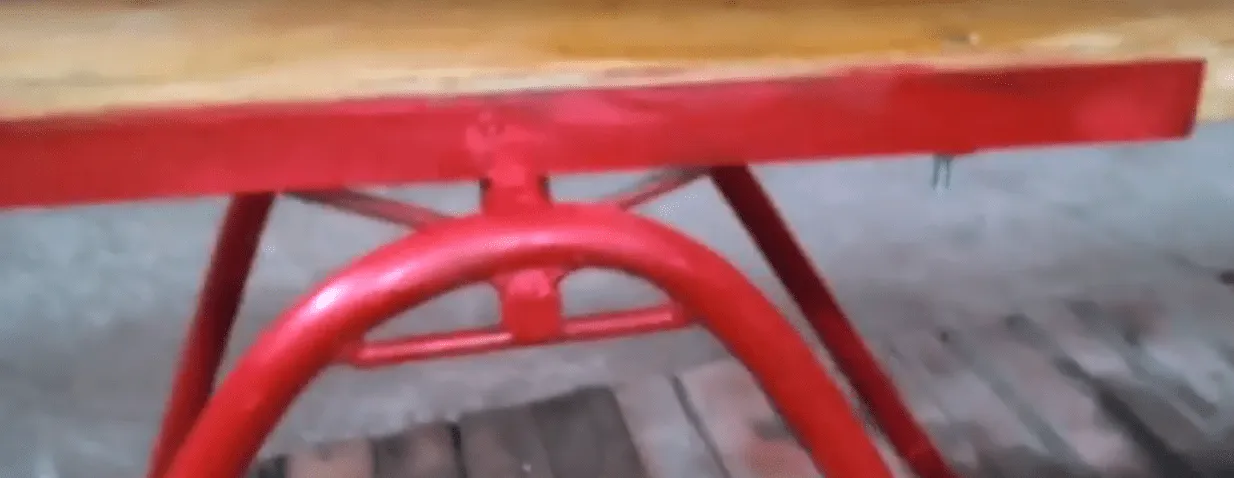

4. Берем ранее заготовленные уголки и привариваем их к трубке под углом 90 градусов. Дополнительно укрепляем распорками ,которые привариваются как к уголку, так и к трубке, как на фото ниже.
5. На этом металлический каркас готов. Если вы обладаете навыками сварщика, то соорудить подобную конструкцию не составит труда.

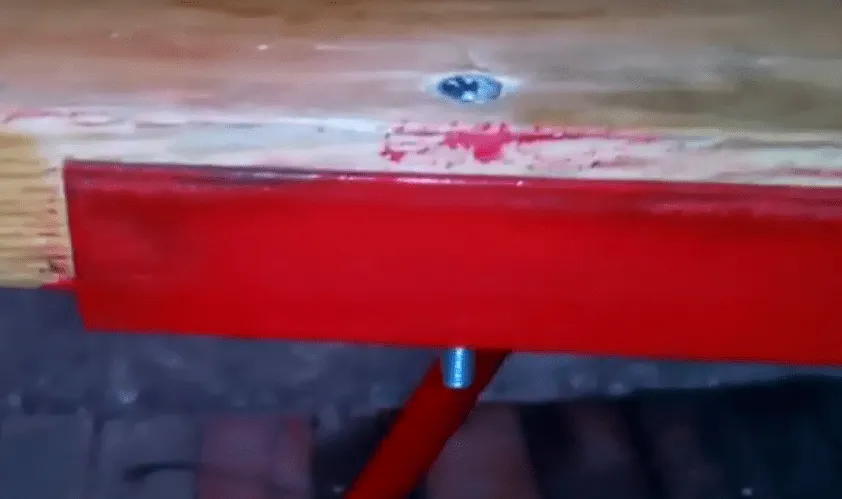

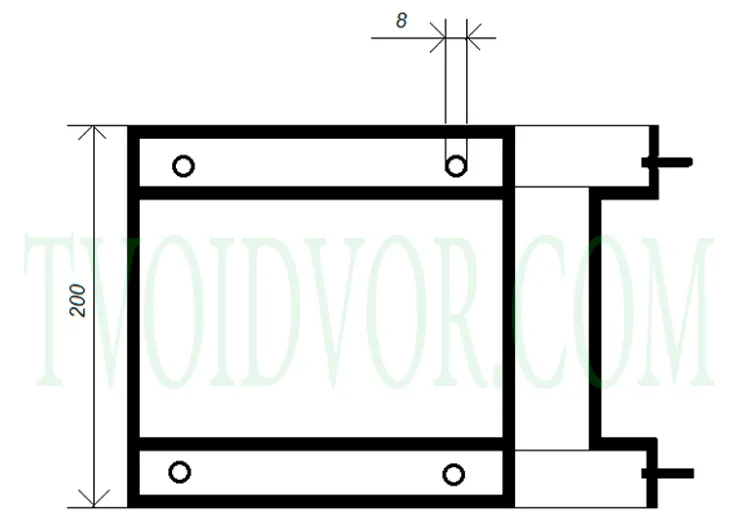

6. Пришло время крепить доску к уголкам. Расстояние между стенками уголков должно было получиться 200 мм – как раз ширина доски. Укладываем её, предварительно сделав разметку таким образом, чтобы за пределы уголков выступали равные части. Если в нашем случае длина каждого уголка 500 мм, а длина доски 2500 мм, то не сложно посчитать, что выступать она должна на 1000 мм с каждой стороны. При общей высоте качели в 500 мм этого будет достаточно, чтобы можно было свободно раскачиваться.

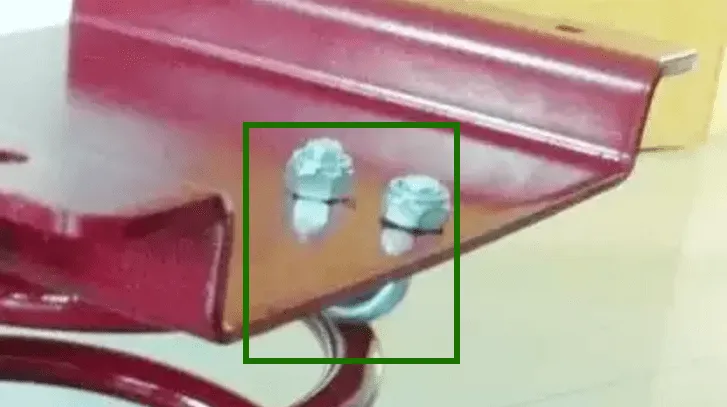

7. Чтобы закрепить доску на уголках используем винты 6 мм в диаметре. Просверливаем отверстие, после накручиваем. Расстояние от края доски по ширине не более 10-12 мм, расстояние от края уголка по длине 100 мм. Всего 4 крепления по каждой из сторон.

Каркас качелей весов готов, пришло время заняться ручками и ограничителями.

Ручки и ограничители

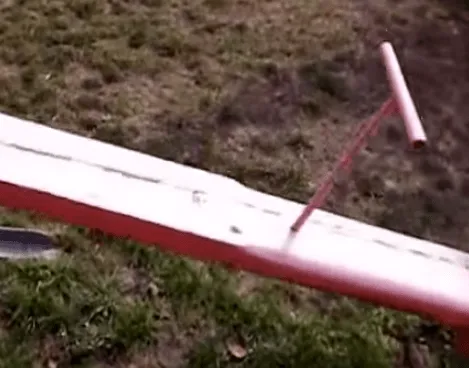

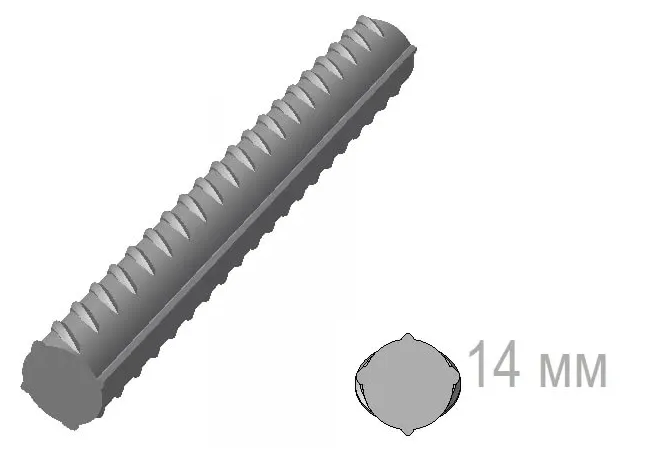

1. Для монтажа ручек используем арматурину 14 мм в диаметре. Необходимо разрезать кусок длиной 900 мм на 4 части: 2х250 мм и 2х200 мм.

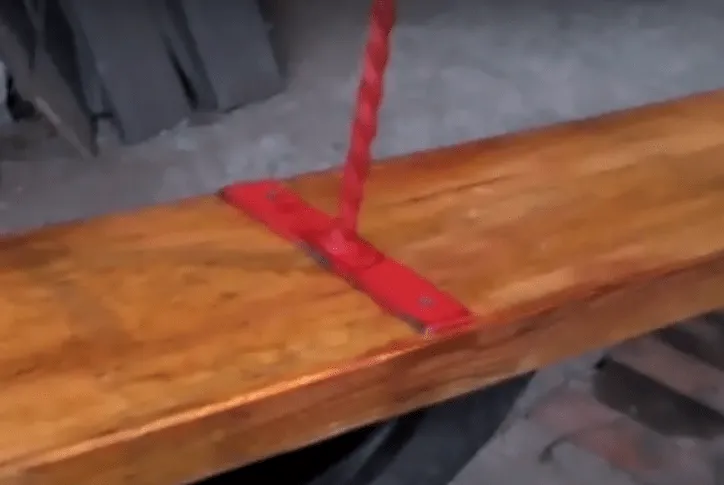

2. Возьмем металлическую полосу 400х30 мм и разрежем на две равные части по 200х30 мм.
3. Высверлим два отверстия в полосе и доске для крепления, диаметр 6 мм, как на фото ниже. Видно довольно плохо, однако скажем наверняка, что расстояние от краев одинаковое – 12 мм и от наружного края 20 мм. Накручиваем винты с шайбами – крепление для ручек готово.
4. Необходимо приварить арматуру 250 мм вертикально к полосе так, чтобы она была ровно посередине. Отступ с двух сторон равен 93 мм. После этого перпендикулярно приварим кусок арматуры 200 мм так, как на фото ниже. Завершающим этапом натянем на арматуру куски шланга с двух сторон, чтобы было удобно держаться.

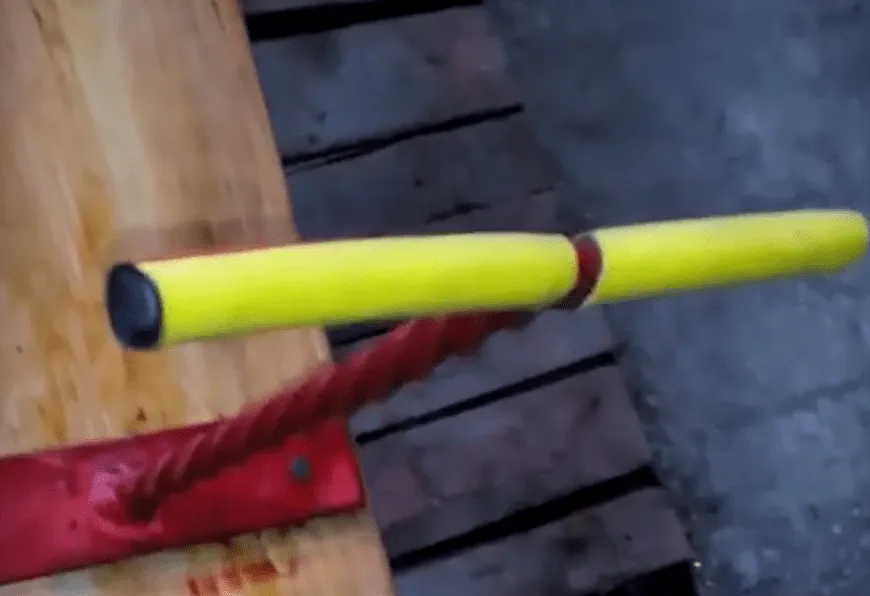

5. Чтобы сделать катание на качелях полностью безопасным, следует использовать специальные ограничители. На эту роль наилучшим образом подходят автомобильные шины. Для того, чтобы сделать их, разрежьте покрышку напополам, выверните половинки наизнанку.

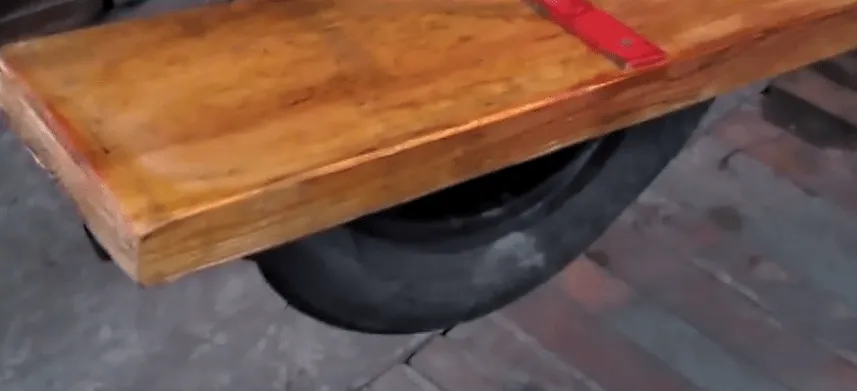

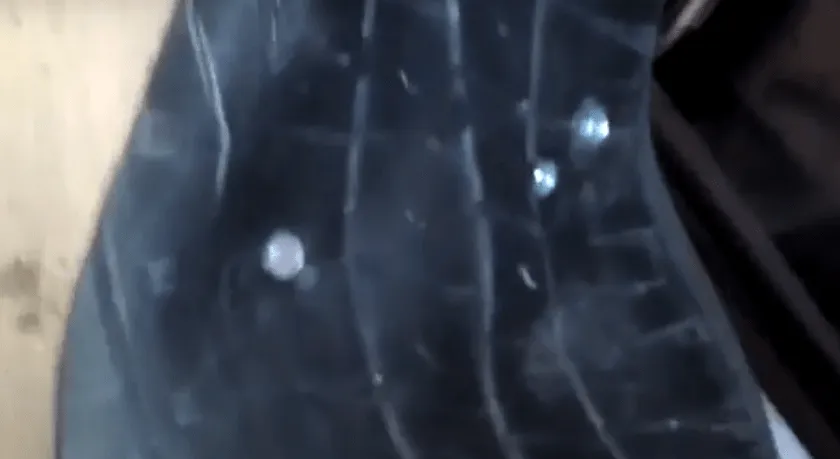

6. Под местами сидения прикрепите покрышки с помощью саморезов. Таким образом качели никогда не прищемят ноги ребенка, а само катание станет приятнее и комфортнее.

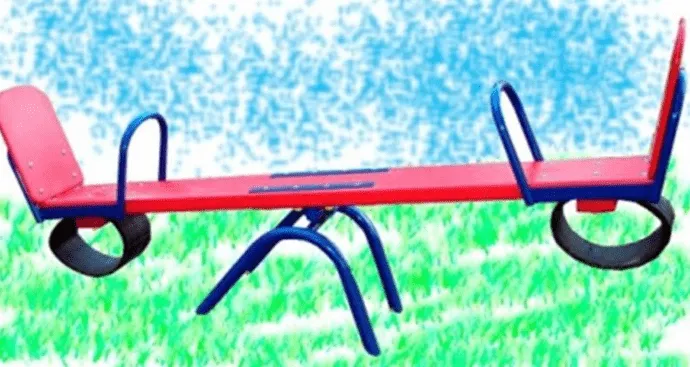

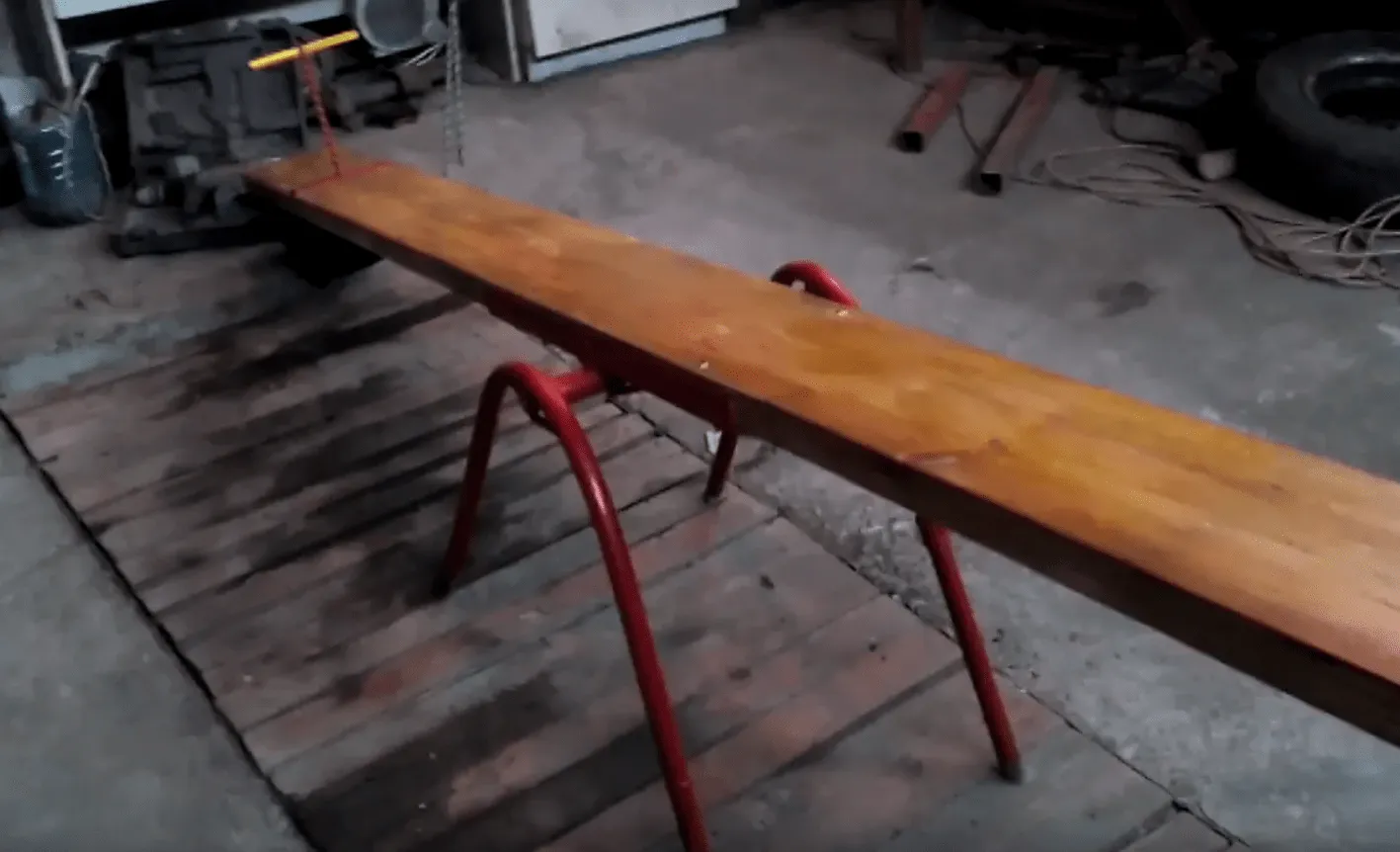

На этом маятниковые качели готовы, в итоге получается такая интересная конструкция как на фото ниже. Как за ними ухаживать читайте далее.

Уход и эксплуатация

Деревянные качели балансир при правильном подходе весьма неприхотливы в уходе и эксплуатации.

• Покрыть защитным лаком необходимо все деревянные элементы качели, чтобы свести к минимуму воздействие на них факторов окружающей среды.
• Для декоративной покраски подбирайте краски для наружного применения, которые будут безопасны для вашего здоровья.
• Металлическую часть качели можете покрыть антикоррозийным покрытием и покрасить в красный цвет, как на фото.

Более подробно о сооружении этой качели смотрите на видео

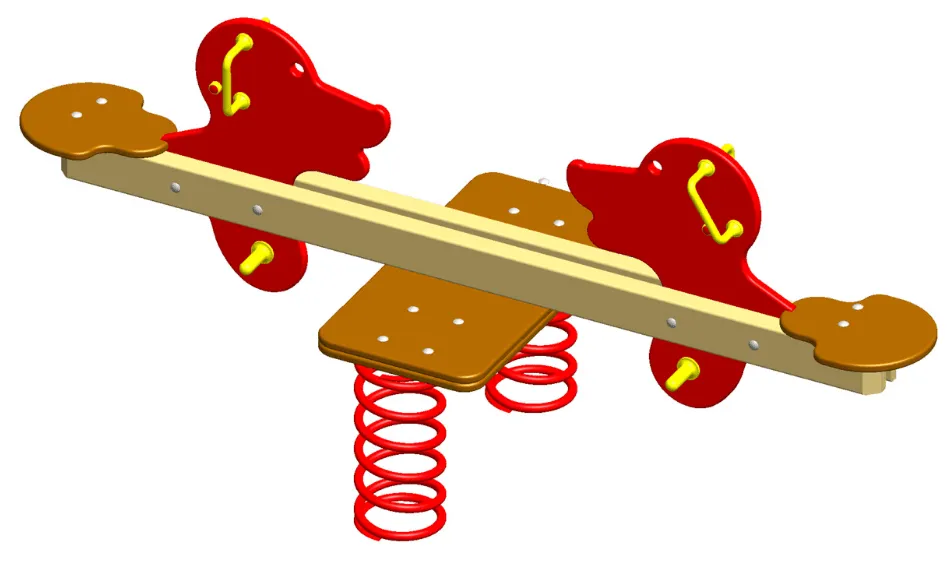

Качели на пружине – тут нужен фундамент

Изготовить качели балансир можно и с использованием обычных автомобильных рессор. Купить их не составит труда, хотя можно также использовать б/у рессоры. Качалка на рессоре свободно раскачивается, и абсолютно безопасна для ребенка. Далее, как и в предыдущих пунктах, мы будем указывать точные чертежи качелей балансир и их размеры.

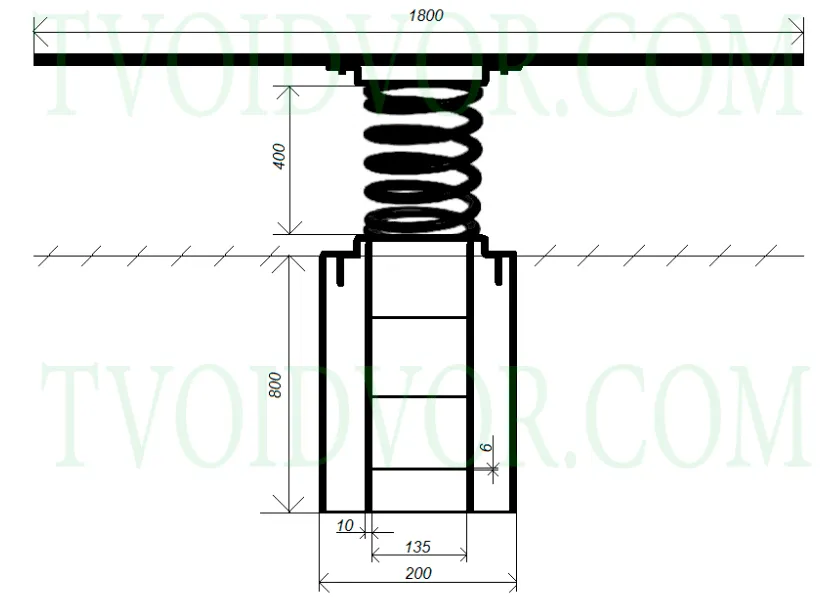

1. Подготовка места установки. Для этого выкапывается яма глубиной до 800 мм и шириной и длиной 200 мм, которая способна вместить арматурный каркас.
2. Чтобы сделать фундамент для опорной конструкции понадобится щебень, песок и цемент, предпочтительно марки М400.
3. Готовим арматурный каркас: берем 4 арматурины диаметром 10 мм и высотой чуть выше ямки (по высоте вашей закладной, опишем дальше). Далее свариваем их в форме прямоугольника со сторонами по 135 мм, используя поперечины 6 мм (см. чертеж выше).
4. На дно ямки укладываем песчаную подушку 100 мм. Далее готовим бетонный раствор в пропорциях 1 цемент х 3 песок х 5 щебень и заливаем арматурный каркас доверху ямки.
5. Далее нам нужна квадратная закладная для фундамента из стали толщиной 5 мм. Ширина равняется 200 мм. Привариваем закладную к верхушке арматурного каркаса так, чтобы её ножки уперлись в бетон, а крышка в арматурины.


   Фундамент сделанный таким способом будет очень надежен. Главное выполнить описанную работу когда бетон еще не набрал полную прочность, т.к. следующим шагом нам придется его сверлить.



6. Чтобы укрепить конструкцию воспользуемся 4-мя анкерными болтами диаметром 8 мм. Просверлить отверстия в закладной и бетоне по длине анкера. Далее убрать всю стружку, что образовалась во время сверления. Забить анкера в просверленные углубления. Закладная готова.

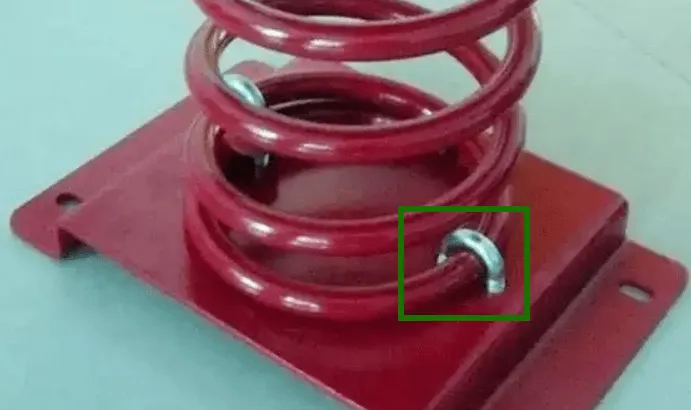

7. Крепим пружину высотой 400 мм к закладной с помощью сварочного аппарата. Для достижения большей прочности вы можете внутрь пружины поместить еще одну, чтобы качеля сильно не раскачивалась, но это не обязательное условие. Также можно дополнительно закрепить пружину как это показано на фото ниже.
8. Таким же способом, как и в предыдущем пункте, крепим пружину к стальной закладной, которая в свою очередь крепится к металлическому каркасу качелей с помощью дрели, винтов 8 мм и шайб. Также можем использовать деревянный каркас. Длина перекладины – 1800 мм, ширина 150 мм.

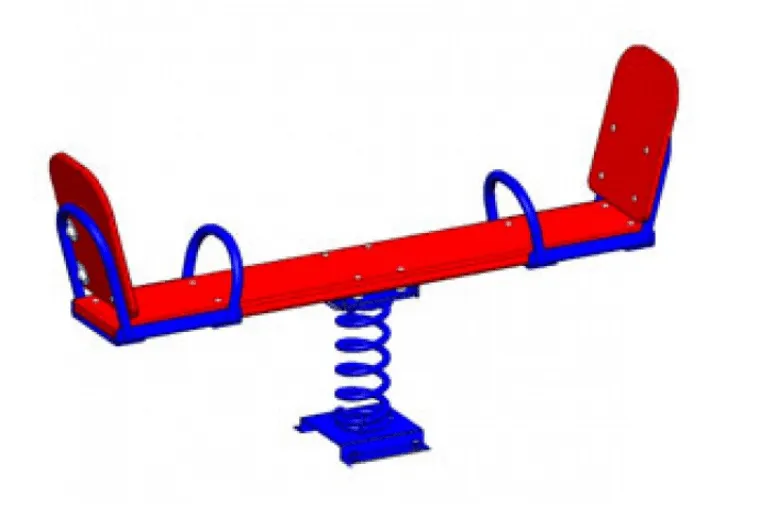

9. Осталось сделать ручки со спинками, и балансир как на фото ниже готов к использованию. Этот пункт самый простой, поэтому попробуйте поэкспериментировать сами, вариантов масса!

Цены при покупке в магазинах

При отсутствии желания сделать качели балансир своими руками, всегда можно купить готовую конструкцию. Единственно, готовые деревянные качели найти будет сложно – их нужно заказывать индивидуально у мастеров. А вот варианты из металла или пластика довольно распространены. Предлагаем вам ознакомиться с наиболее интересными предложениями.

Качели балансир Hudora – 10000 руб. (Германия)
возраст детей	от года
материал	гальванизированная сталь
размеры конструкции	160 x 80 x 80 см
параметры перекладины	длина 58,2 см, диаметр 42 мм, толщина металла 1,2 мм
размер поручня	длина 66 см, диаметр 25 мм, толщина металла 1,2 мм
размер нижней опоры под сиденьем	длина 25 см, диаметр 51 мм, толщина металла 1,5 мм
габариты треножной опоры перекладины	длина 65 см, диаметр 25 мм, толщина металла 1,5 мм
размер сидений	24х17 см
вес качелей	9 кг
максимальная нагрузка на каждое сиденье	50 кг
допустимый вес на всю конструкцию	до 100 кг (2 детей)

Очень прочные качели с удобными сиденьями и практичными ручками. Балансир можно отрегулировать, чтобы с комфортом могли кататься дети разных весовых категорий.

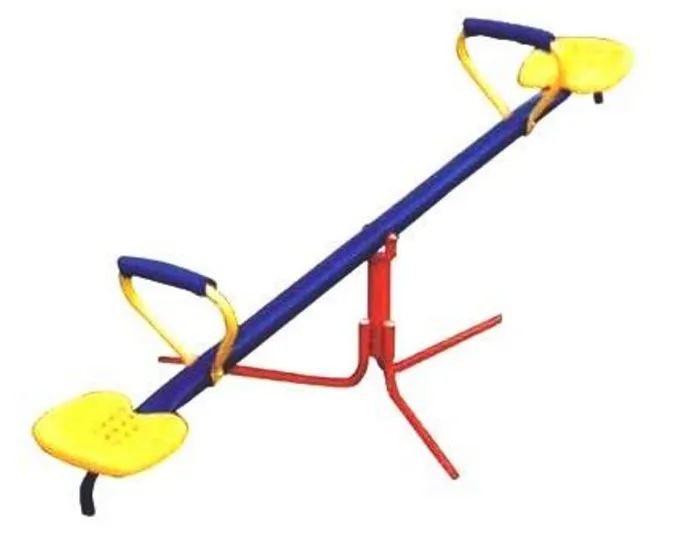

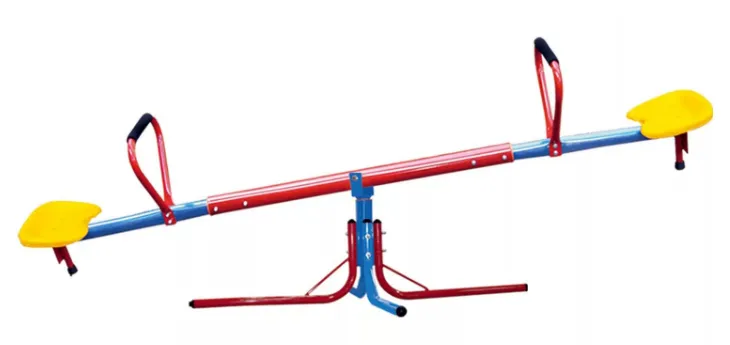

Качели балансир TRAMPS SP 0170 – 3000 руб. (Китай)
Высота	58 см
Длина	170 см
материалы	сталь, пластик 2 мм полипропилен
диаметр стальной трубы	50,8 х 44 х19 мм
посадочных мест	2
покраска	порошковое напыление
возраст	3-10 лет
материал	сталь

Бюджетный вариант качелей с удобными эргономичными сиденьями, рассчитанными только на двоих детей. Вполне оправдывает свою стоимость.

Качели балансир малые, МАФ ДЕФО – 8000 руб. (Россия)
размеры	240х60×70 см
материал	дерево, фанера, пластик
покраска	алкидные эмали
безопасность	спинки, сиденья, ручки
возраст	5-10 лет
